PWM частота импульсов рабочий цикл регулируемый модуль с Чехол прямоугольную

PWM частота импульсов рабочий цикл регулируемый модуль с Чехол прямоугольную

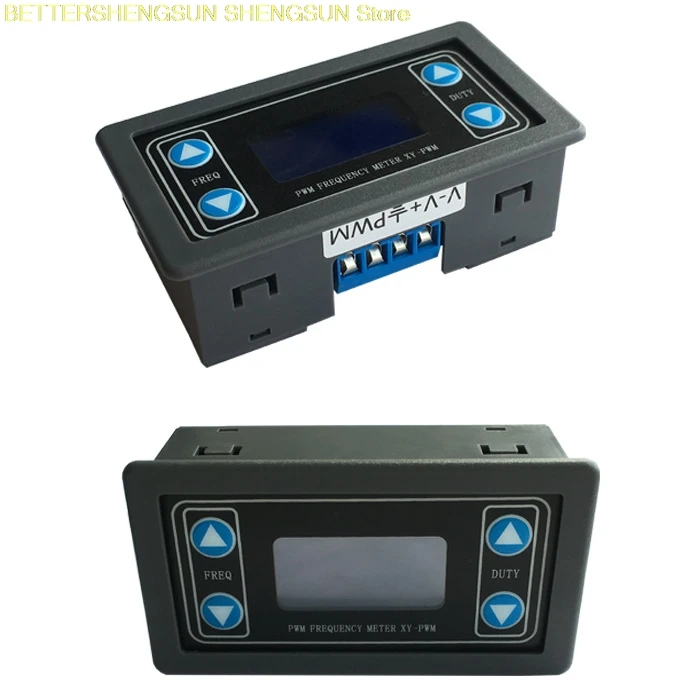

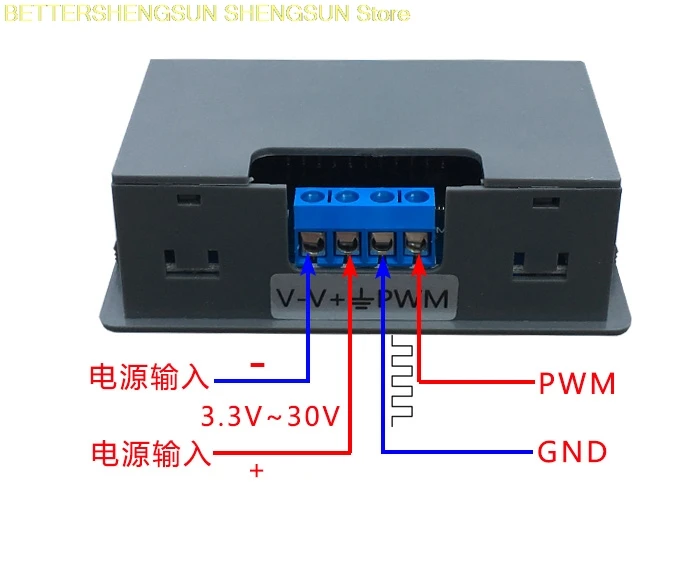

PWM импульсный Частотный рабочий цикл регулируемый модуль квадратная волна генератор сигналовОсновные характеристики модуля:1. ЖК-дисплей с наружной панелью, частота и рабочий цикл, очень четкие, PWM выход может быть установлен частота и рабочий цикл соответственно;2. Широкий диапазон частот и высокая точность.3. Связь последовательного портаОписание модуляPWM выход может установить частоту и рабочий цикл соответственно.Частота делится на четыре области: автоматическое переключение:1. XXX (без десятичной точки): наименьшая единица-1 Гц, а диапазон значений-1 Гц ~ 999 Гц;Минимальная единица 2. X.XX (знака после запятой в 100 бит) 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц;3. X X.X (знака после запятой в десятку населенных пунктов): самый маленький блок 0,1 кГц; А радиус действия составляет 10,0 кГц ~ 99,9 кГц.4. X.X.X (Десятичная точка в десяти битах и 100 битах): самая маленькая единица-1 кГц; И диапазон-1 кГц ~ 150 кГц.E.g. Частотный дисплей: 100 указывает на PWM выход 100 Гц импульса;1,01 представляет Пульс PWM выход 1,01 K.54,1 представляет импульсный сигнал PWM на выходе 54,1 кГц.1.2.4 показывает Пульс PWM на выходе 124 кГц.Рабочий цикл: 0 ~ 100%;Все настройки сохраняются при отключении питания.Два, настройка параметровМодуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установка параметров автоматически сохраняет, потеря мощности не теряется.Три, параметры модуля:1. Рабочее напряжение: 3,3 ~ 30V;2. Диапазон частот: 1 Гц ~ 150 кГц;3. Точность частоты: Точность составляет около 2% в каждом диапазоне.4. Возможность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;5. Амплитуда выхода: амплитуда ШИМ равна напряжению питания.6. Температура окружающей среды: -20 ~ + 70 C.Четыре. Область применения:1. Используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки.2. Используется для генерации сигналов квадратной волны, которые управляют приводами двигателя.3. Генерирует Регулируемый Пульс для использования MCU;4. Генерирует регулируемые импульсы для управления соответствующими схемами (PWM затемнения и регулировки скорости приложений).Пять, контроль последовательного порта (MCU TTL уровень связи)Стандарт связи: 9600 бит данных BPS: 8Остановка: 1Паритет: нетУправление потоком: нет1. Установите частоту ШИМ."F101": Установите частоту до 101 Гц (001 ~ 999)."F1.05": Установите частоту до 1,05 кГц (1,00 ~ 9,99)."F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9)."F1.0.5": Установите частоту до 105 кГц (1.0.0 ~ 1.5.0).2. Установите рабочий цикл ШИМ."DXXX": Соотношение пошлин при настройке PWM-XXX; (001 ~ 100)Например, D050, соотношение пошлин при настройке PWM составляет 50%.3, чтение параметров настроекОтправьте строку «чтение», чтобы прочитать параметры настроек.Установка успешно возвращена: вниз;Не удалось вернуть установку: осень.
