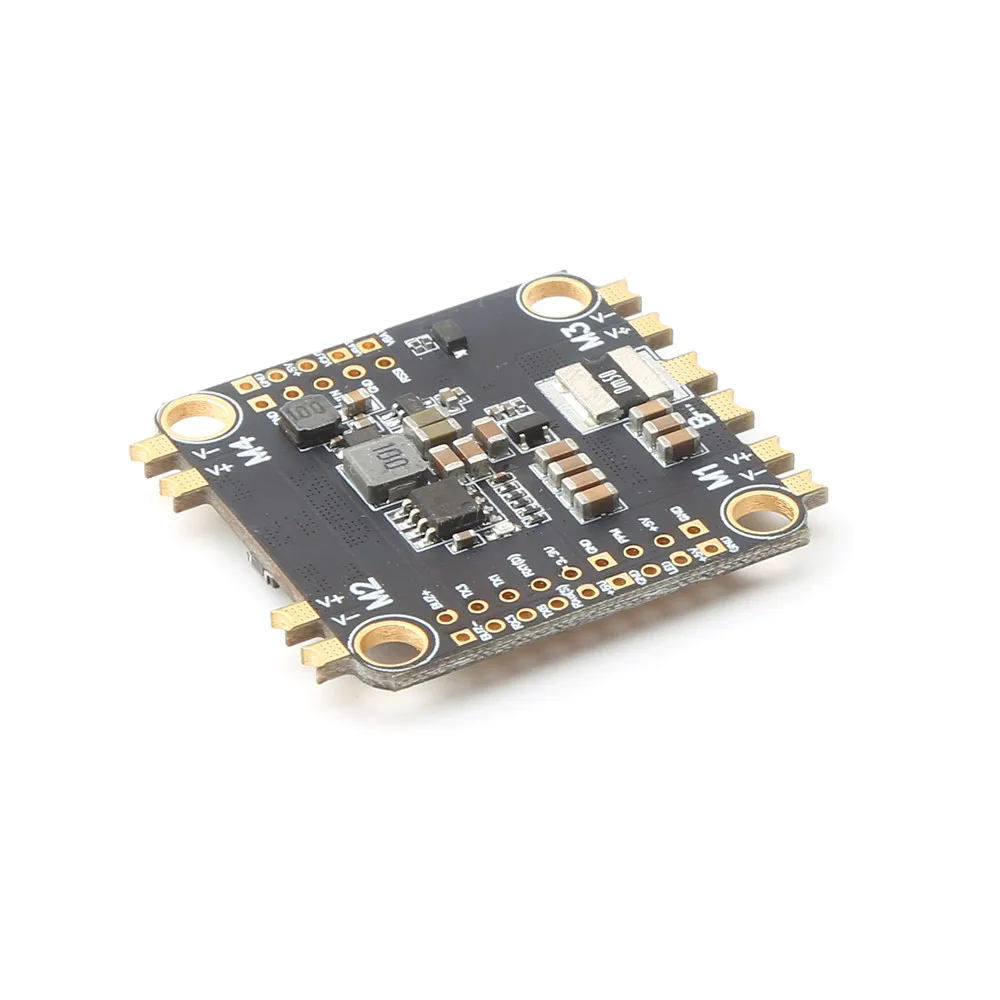

F4 полета Управление PDB STM32 встроенное OSD 5 V BEC для Марсианская рептилия II 220 мм QAV X 214

F4 полета Управление PDB STM32 встроенное OSD 5 V BEC для Марсианская рептилия II 220 мм QAV X 214

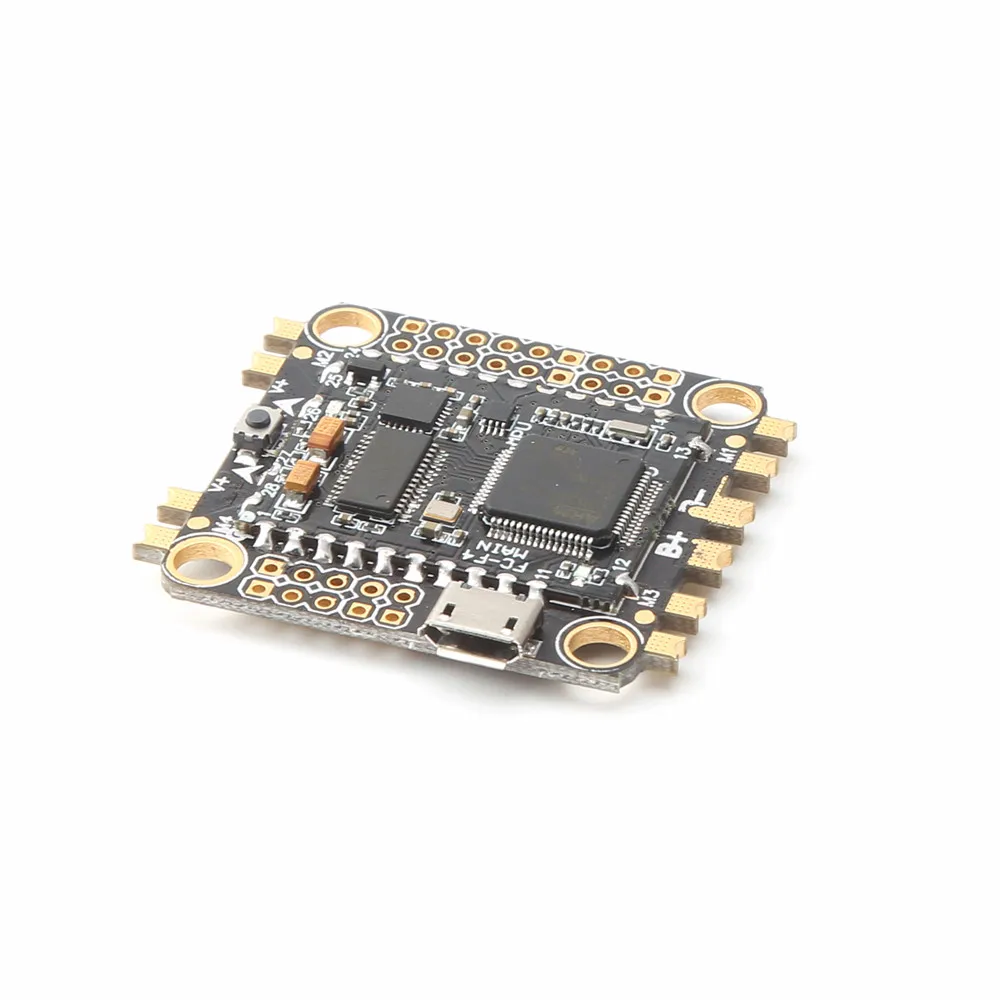

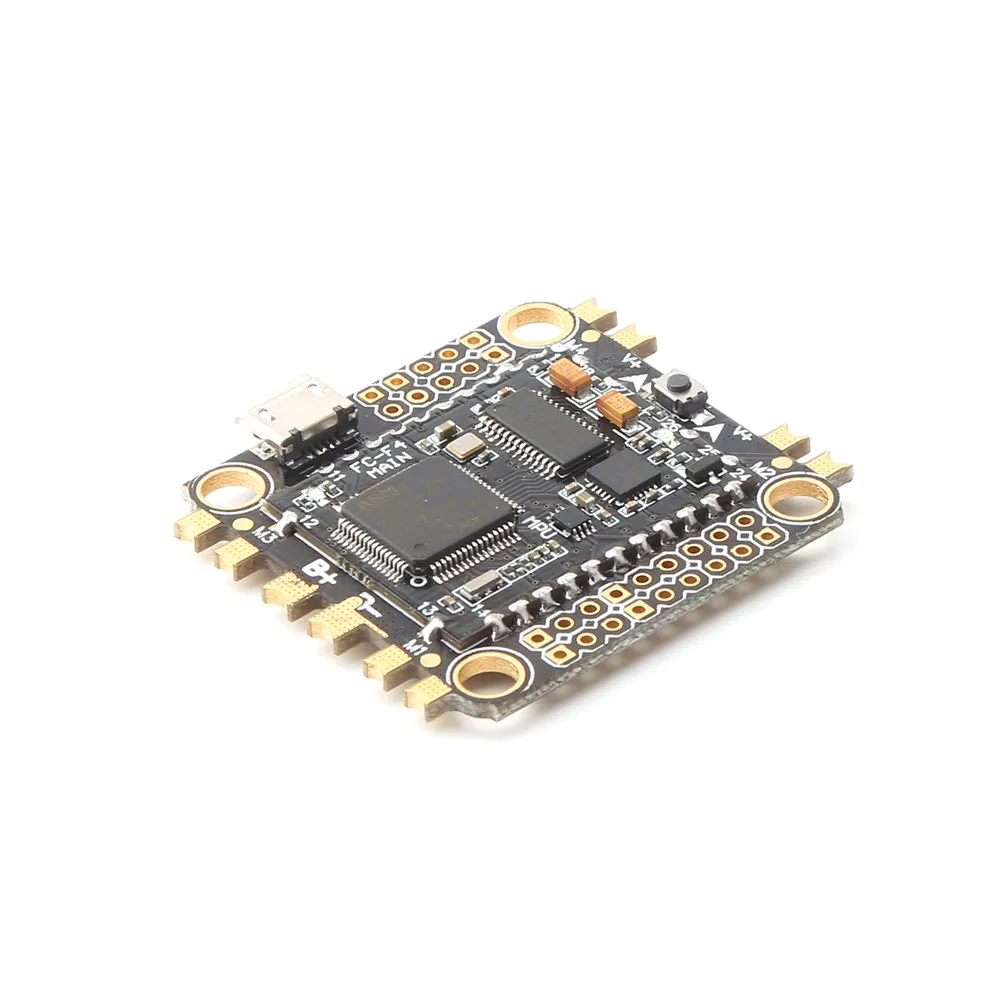

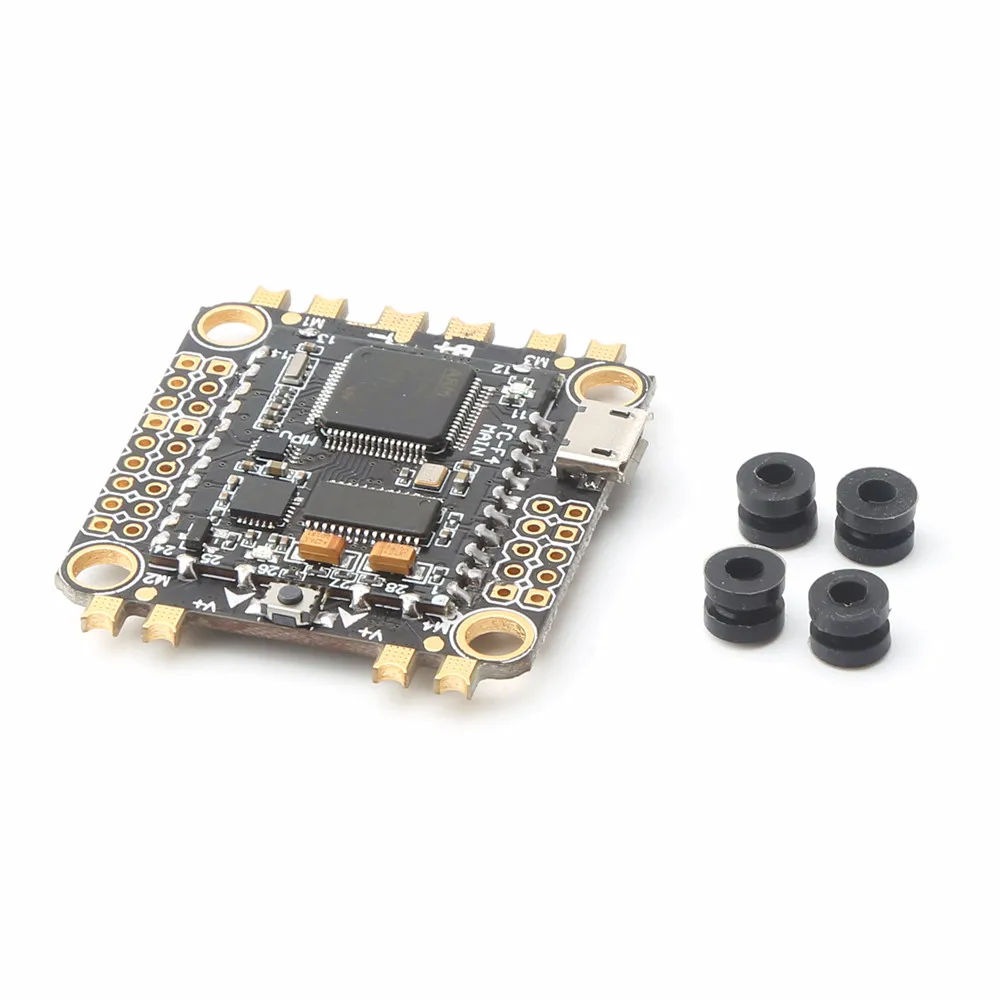

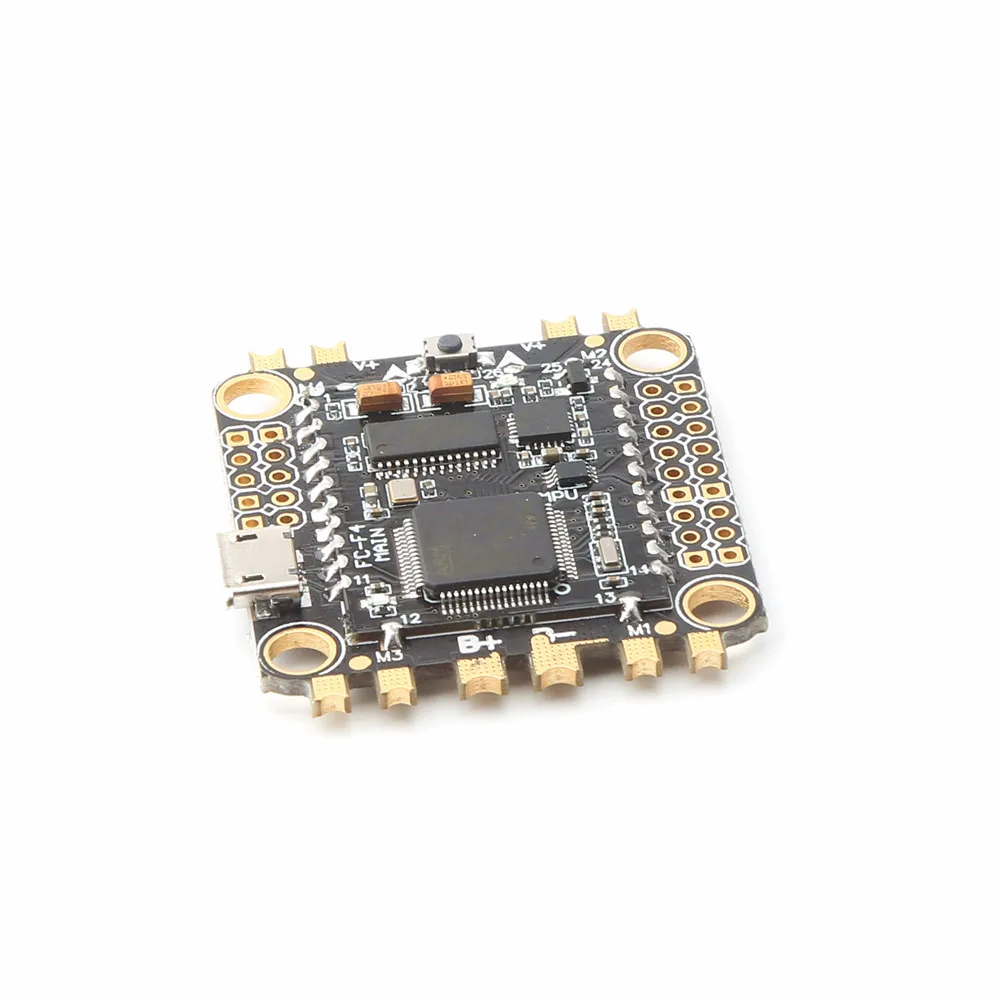

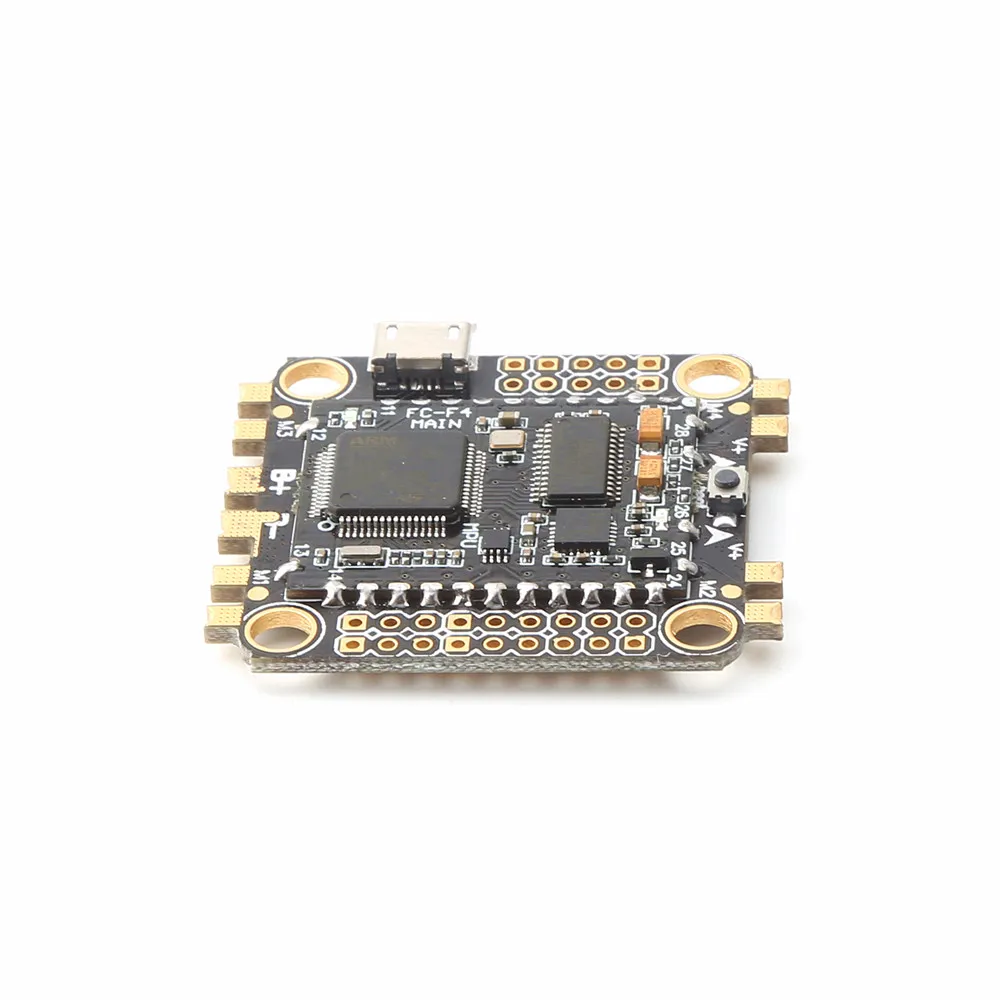

F4 управление полетом F4 PDB STM32 интегрированный OSD 5V BEC летный контроллер

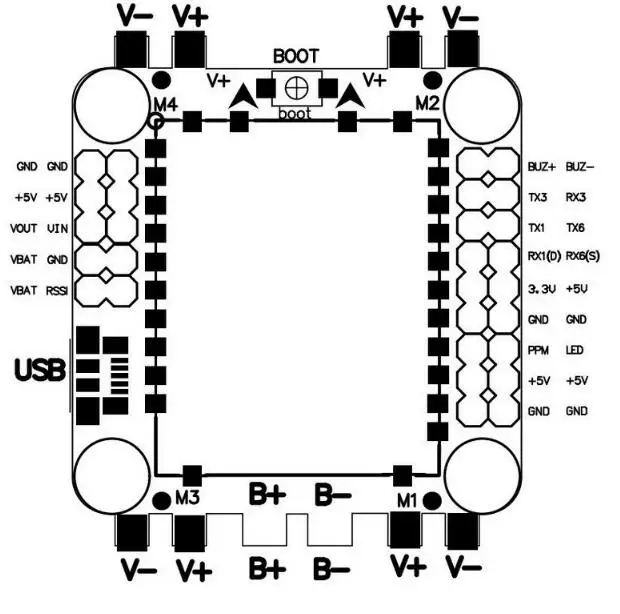

Это использование STM32F405 с MPU6000 основным видом от первого лица небольшой шасси с управлением полетом, входное напряжение 2S-6S, BEC-5V выход поставляется с 3A в настоящее время, чтобы поддержать рынок основных частей на миллион, SBUS, IBUS, DSM2 / DSMX и так далее. Интерфейс LED_STRIP, интерфейс активного зуммера. Интегрированная функция OSD, поддержка параметров OSD, поддержка новейшего DSHOT ESC. Заводская прошивка по умолчанию: betaflight_3.2.0_OMNIBUSF4SD Аппаратная конфигурация: Мастер: STM32F405RGT6 Сенсор: MPU6000 Приемник: Поддержка PPM, SBUS, IBUS, DSM2 / DSMX и так далее LED_STRIP интерфейс Активный звуковой интерфейс Не черный ящик Встроенный амперметр, обнаружение тока Серверный компьютером с экранным меню интерфейс Поставляется с BEC 5 в 3 А Габаритные размеры 42*36 мм (включая длину склейки для проводов) Расстояние между отверстиями 30,5*30,5 мм Диаметр 4,1 мм Вес 9,3 грамм Обратите внимание: как и многие клиенты считают, что плата имеет нестабильные проблемы с вибрацией с датчиком ICM20608, тогда сейчас мы используем самый стабильный чип MPU6000 на плате. Новый F4 контроль полета: 1. Использование прошивки OMNIBUSF4 2. Частота обновления Master STM32F405 GRT6 до 8K. 3. Толщина Меди PCB 3 унции для повышения стабильности тока и быстрого охлаждения 4. Выход BEC 5V3A 5. Открытые прокладки для легкой пайки и отбрасывания, традиционные распределительные платы. 6 совместим со всеми рынками ESC 7. Управление полетом IMU интегрированный OSD без чистки, независимая прошивка, Поддержка базовой станции BF OSD 8. Интегрированный гальванометр, мониторинг в режиме реального времени, расход электроэнергии и другие данные 9. Вы можете использовать пульт дистанционного управления для регулировки OSD данных, таких как PID управления полетом 10. Открытые порты могут быть отрегулированы по карте OSD, например, мощность, частотный диапазон, частота (поддержка функции карты, например, Black Sheep Legend, и грядущей карты DYS) 11. Управление полетом F4 с помощью независимых четырех демпфирующих шаров, может фильтровать вибрацию двигателя, таким образом, опыт полета лучше ESC M1-M4: Подключите шнур питания V + -V-: соответствует линии электропередачи ESC, положительное и отрицательное, с '-' для заземления. B + - B-: вход литиевой батареи Ботинок: кнопка загрузки (используется в качестве прошивки кисти) + 5 В: с выходом 3A, может быть подключен к фотографии, приемнику, камере. Заземление: заземления Выход: видеовыход, затем линия передачи изображения Vin: видео вход, затем кабель сигнала камеры Светодиодный: программируемый светодиодный _ полосы сигнальной линии выход RX6 (S): подключите приемник SBUS здесь RX1 (D): подключите приемник DSM2 / DSMX / IBUS здесь PPM: здесь приемник PPM VBAT: изображение с широким напряжением, положительный источник питания (с синхронизацией напряжения батареи), где напряжение-это напряжение питания BUZ +, BUZ-: кольцо BB на линии (поддерживает только активный звуковой сигнал, различение положительных и отрицательных) RX3, TX3: последовательный порт URAT3 Посылка включает в себя: 1 X Omnibus F4 PDB управление полетом 4 x шарики Gummi с антивибрацией
