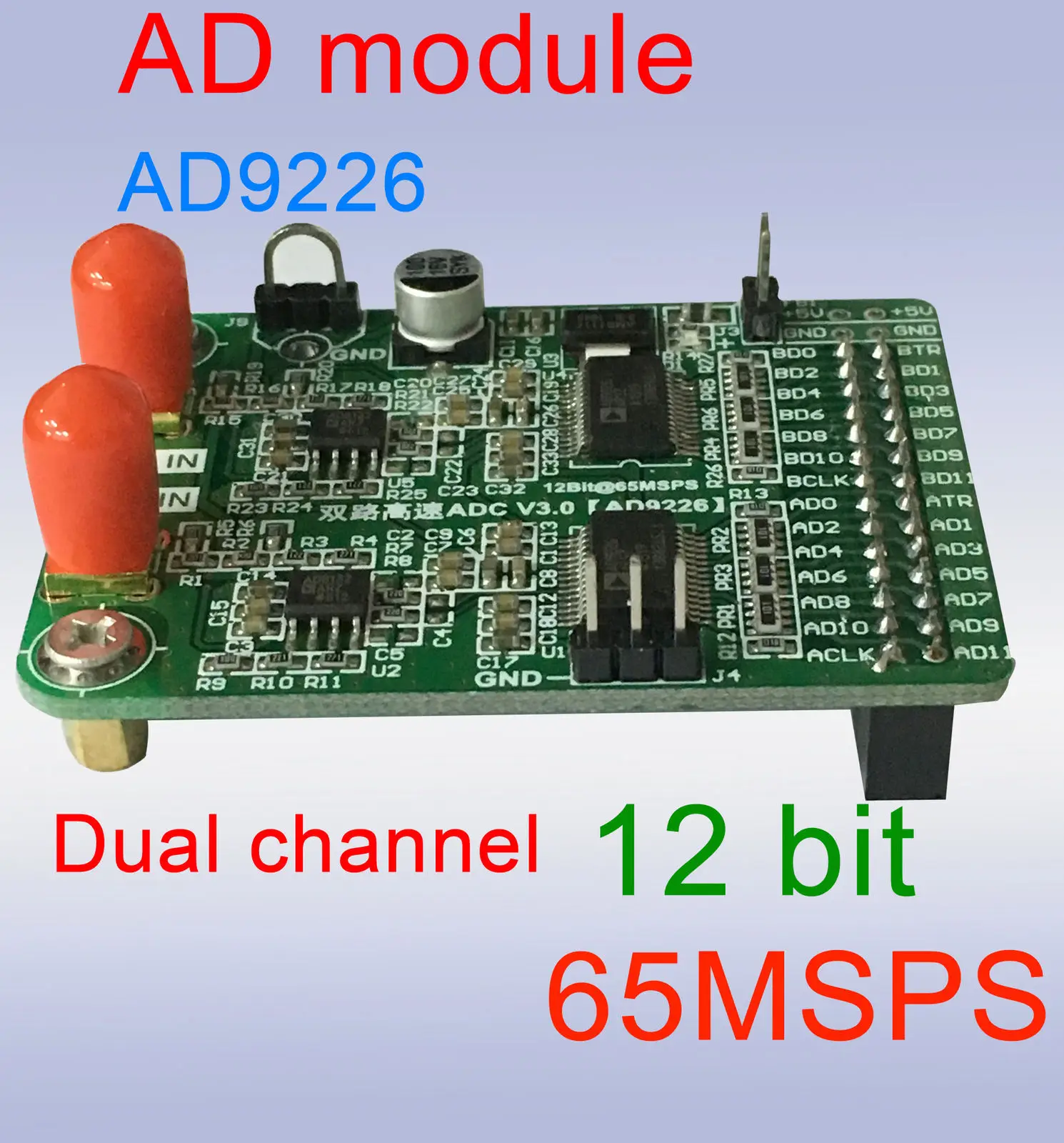

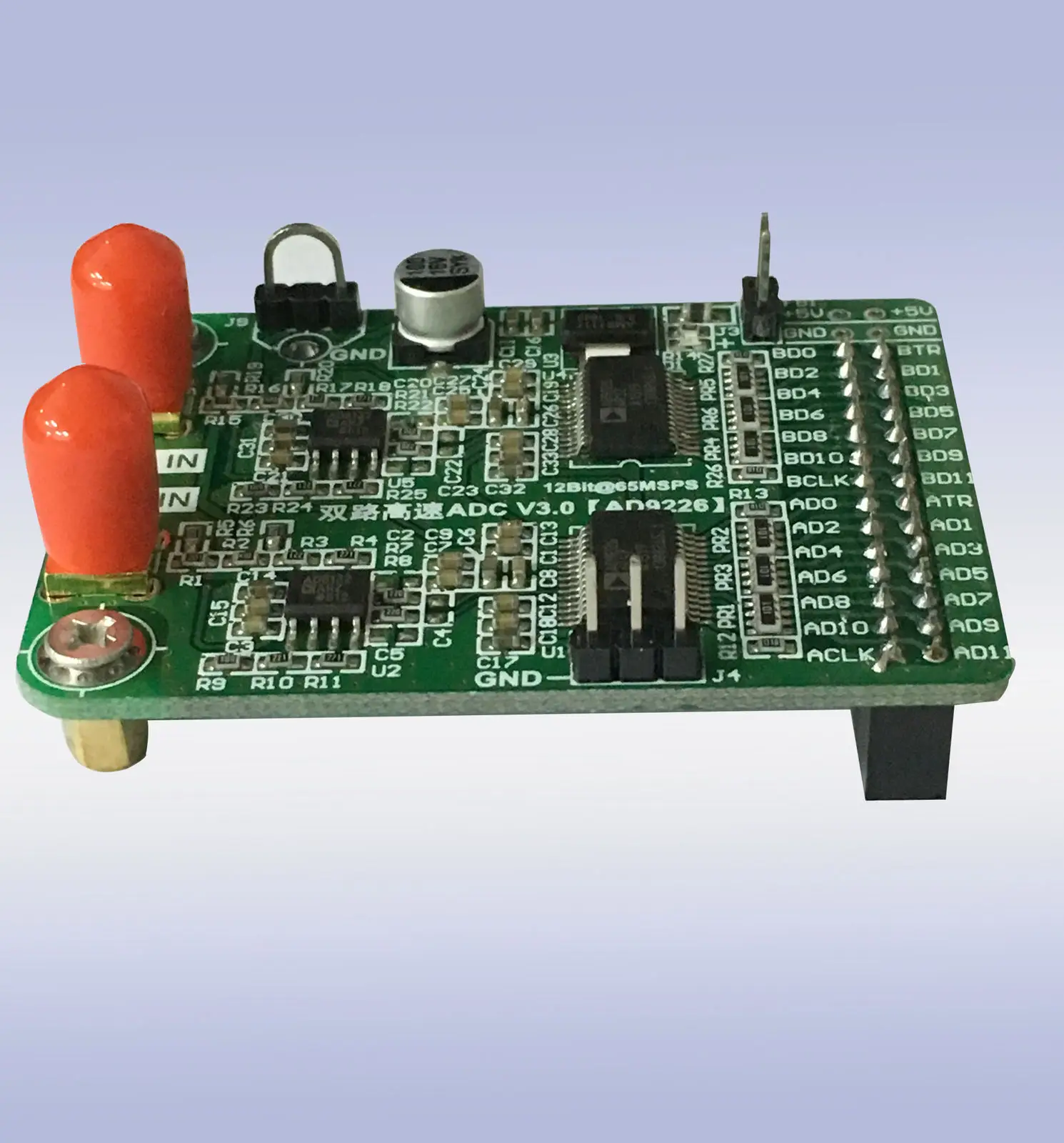

Высокоскоростной AD9226 12-битный двухканальный AD модуль FPGA макетная плата

Этот модуль имеет две модели высокой скорости speedadселекtioncorporate12bit high speedA/dconverterad9226модуль содержит две части ad9226.ad9226a многоступенчатая дифференциальная pipelined архитектура с максимальной частотой дискретизации одного чипа 65msps; чип источника питания содержит высокопроизводительный держатель образца и справочный источник напряжения, упрощает дизайн периферийной цепи; Подходит для промышленного применения, И во всем диапазоне рабочих температур, чтобы гарантировать отсутствие отсутствующих кодов.

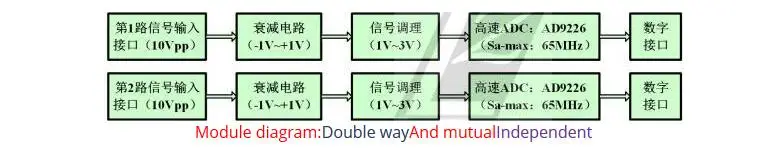

Диапазон входного напряжения модуля is-5V ~ + 5 В вы можете ввести пиковое значение as10VppSignals. Схема затухания и смещения используется для регулировки входного сигнала в module1V ~ 3VPeak значение is2VppSignal entryAD9226. То есть, enter-5VWhen,ADCThe напряжение на входе is3VEnter0VWhen,ADCThe напряжение на входе is2VEnter + 5VWhen,ADCThe напряжение на входе is1V. Высокая Скорость Блок схема модуля показан ниже.

Схема модуля: Double wayAnd mutualIndependent

Основные особенности модуля заключаются в следующем:

(1 Модуль функции: независимо друг от друга 12 бит высокой speedADCModular.

(2 максимальная скорость приема: 65MSPS.

(2 аналоговых входных сигнала Амплитуда:.5 в (i.e.10Vpp вход).

(3 полосы пропускания аналогового сигнала:-3dBBandwidth350MHz.

(4 цифровой интерфейс: 3,3 V.

(5 модульный Источник питания: + 5VSingle.

(6 аналоговых входных сигналов интерфейс: SMA интерфейс.

(7 цифровой сигнал интерфейс: 2*14 двойной row2.54 интервал, женское сиденье, направление вниз. С интерфейсом питания, принятие of2 * 16 двойной row2.54 интервал, женское сиденье, направление вниз.

(8) этот модуль предназначен для вставки мультиметра, заземления ручки, чтобы облегчить тестирование пользователя.

(9) правильные модули могут быть настроены в соответствии с фактическими требованиями пользователя. Поскольку процесс отладки является утомительным, необходимо оплатить определенную сумму платы за изготовление на заказ.

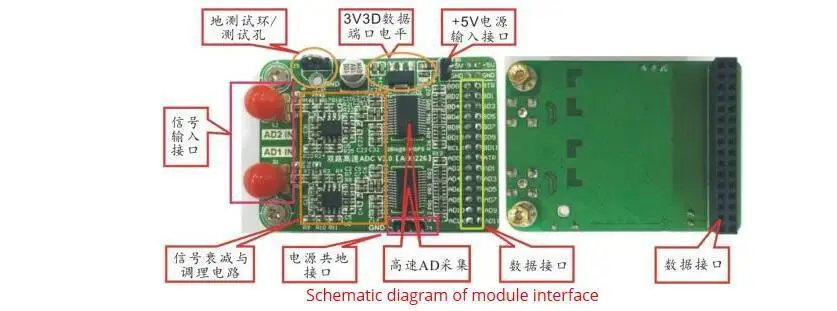

Twomodule интерфейс

Аналоговый входной сигнал interfaceSMAInterface; Интерфейс передачи данных adopted2.54 интервал mother seat interface. Интерфейс каждого модуля показан на рисунке ниже.

Схематическая схема интерфейса модуля

Threemodule интерфейс метод подсоединения

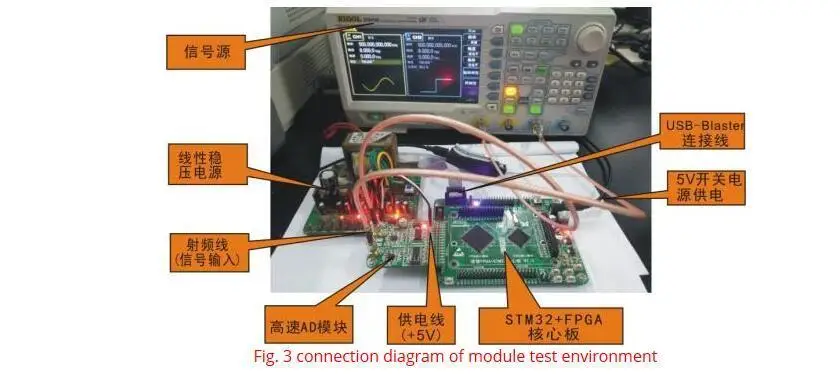

Два способа тестирования высокой вспышки должен быть usedADConversion контроллер (общий useFPGA),+ 5VLinear Регулируемый источник питания (небольшая пульсация) и источник сигнала. С помощью линейного регулируемого модуля питания store'sLinear C8051F/STM32 + FPGACore boardand160MHzsignal sourceSet схема тестового подключения, как показано ниже.

Рис. 3 схема подключения среды тестирования модуля

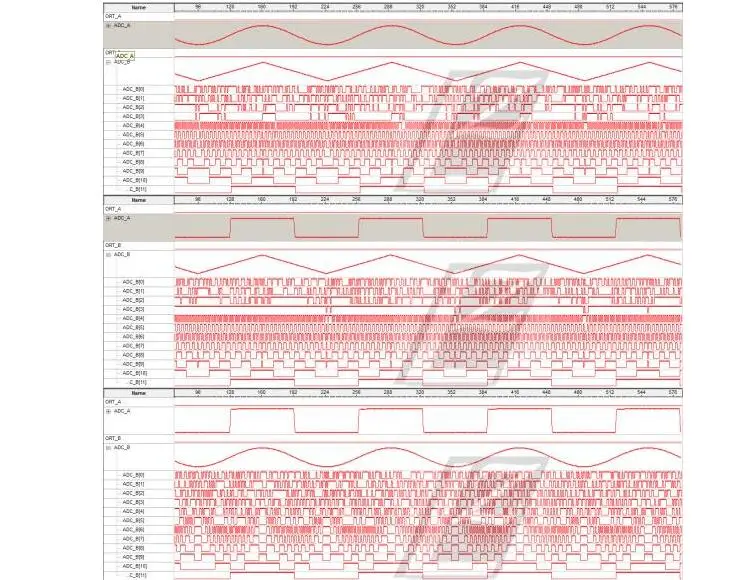

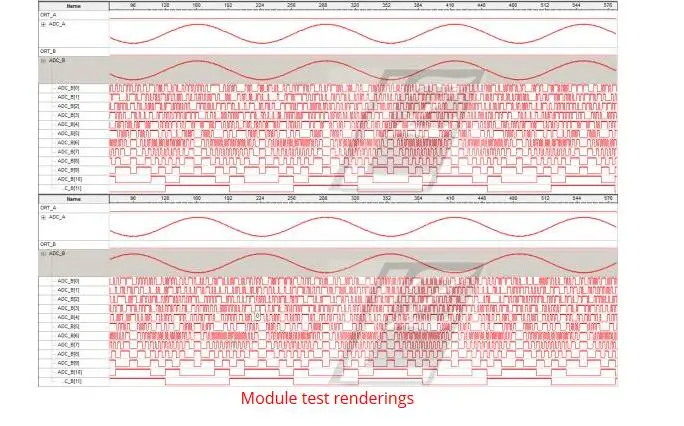

Fourmodule отладки эффект

Синусоидальные волны, Fang Bo и треугольные волновые сигналы являются входными соответственно, и их амплитуды are10VFrequency100kHz. Сигнал наблюдения Quartus IITools insideSignalTap IIcollectionData. ADModularSampling rateSet to maximum65MHz.

Примечание: входное сопротивление модуля составляет 50 Ом, поэтому источник сигнала должен быть установлен в качестве нагрузки при 50 Ом, в противном случае входной сигнал будет уменьшен наполовину.

Содержимое упаковки
100% Фирменная Новинка
1 xдвухканальный высокоскоростной AD Модуль, AD9226 параллельный, 12 бит AD, 65 м сбор данных, FPGA макетная плата




•
