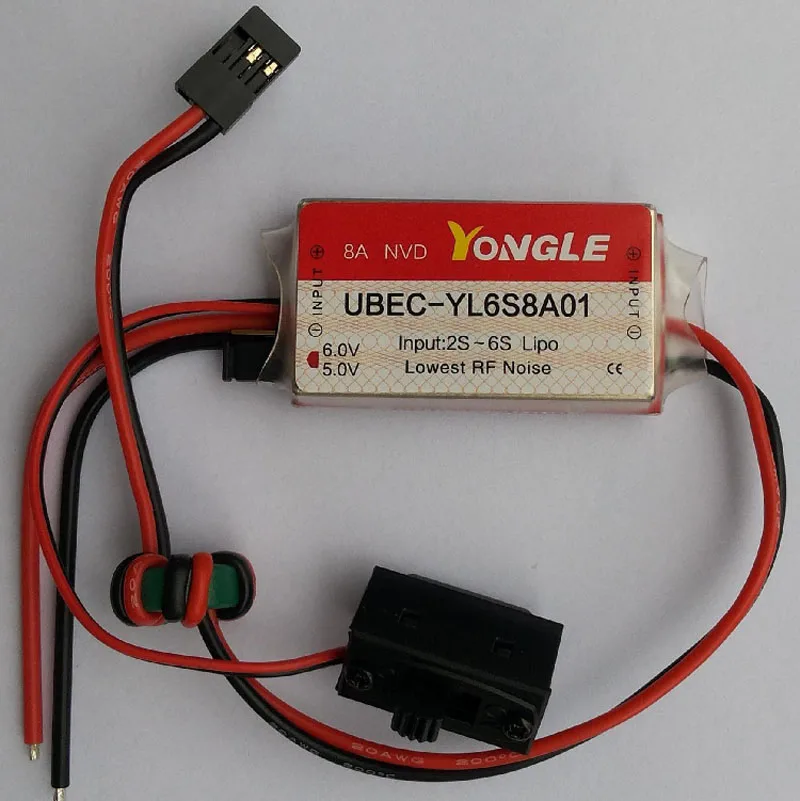

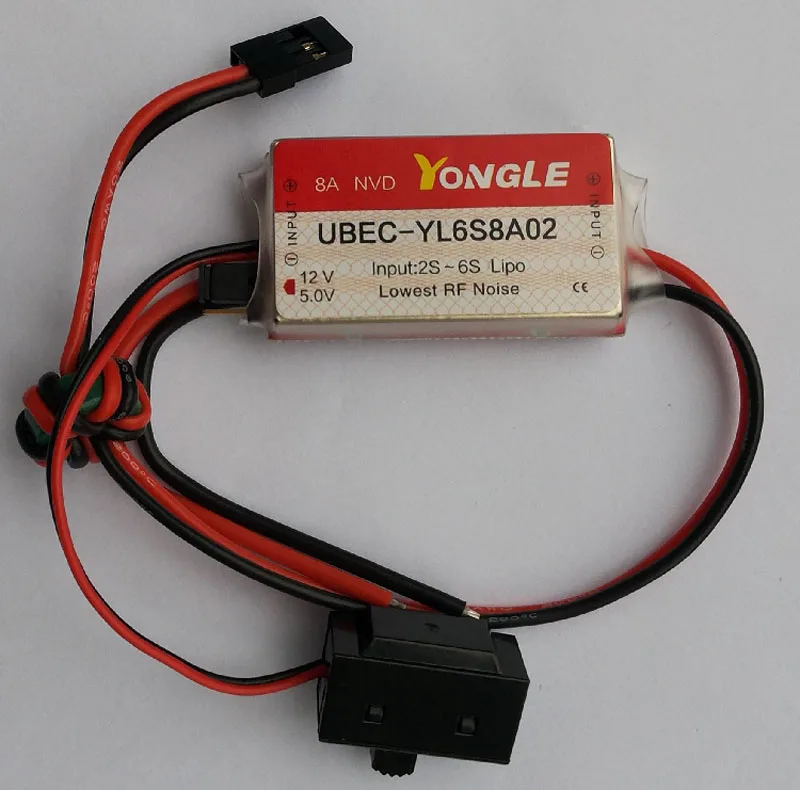

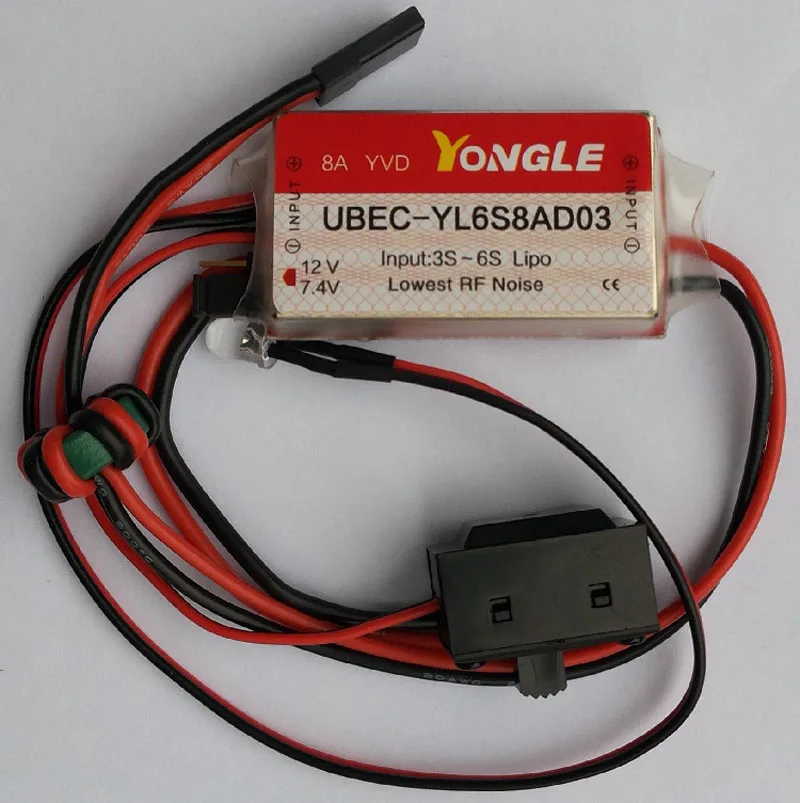

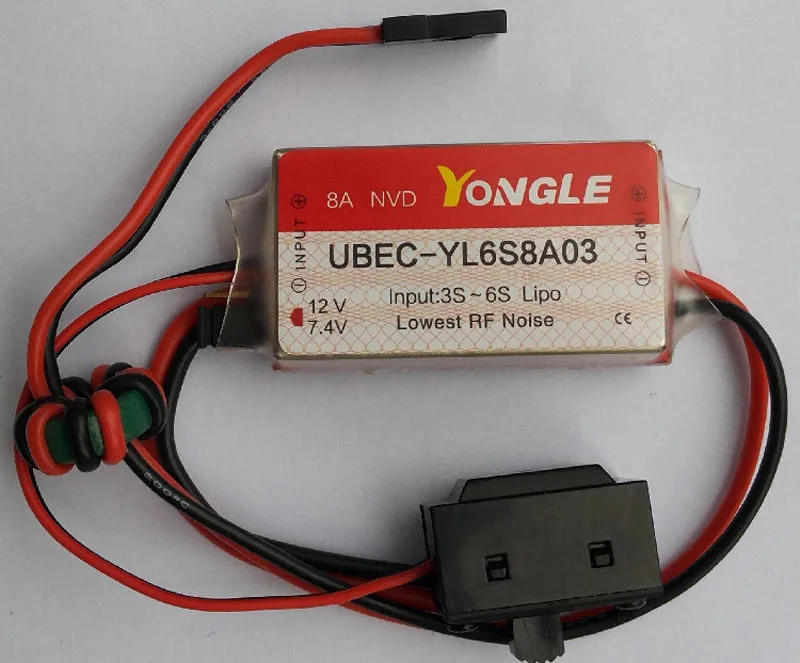

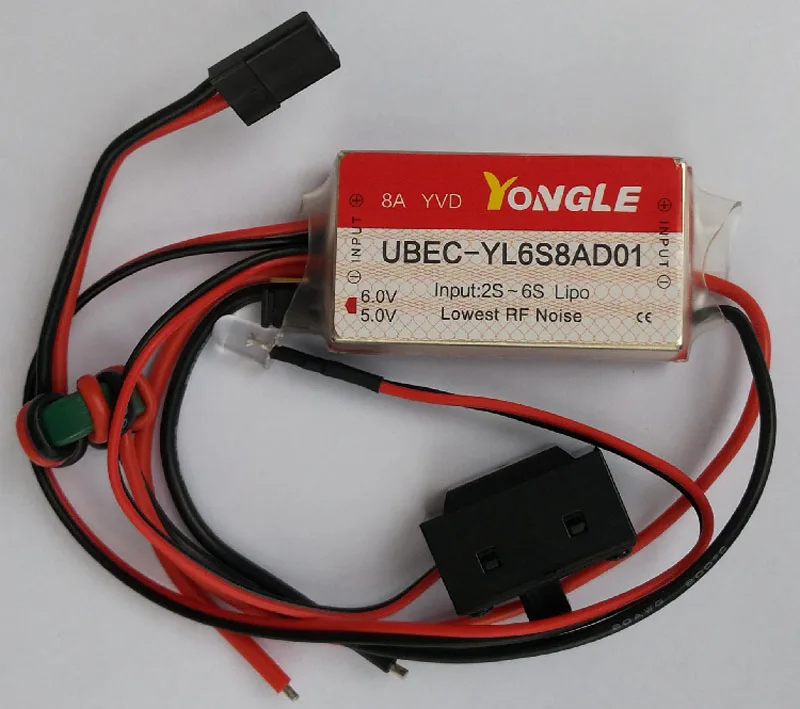

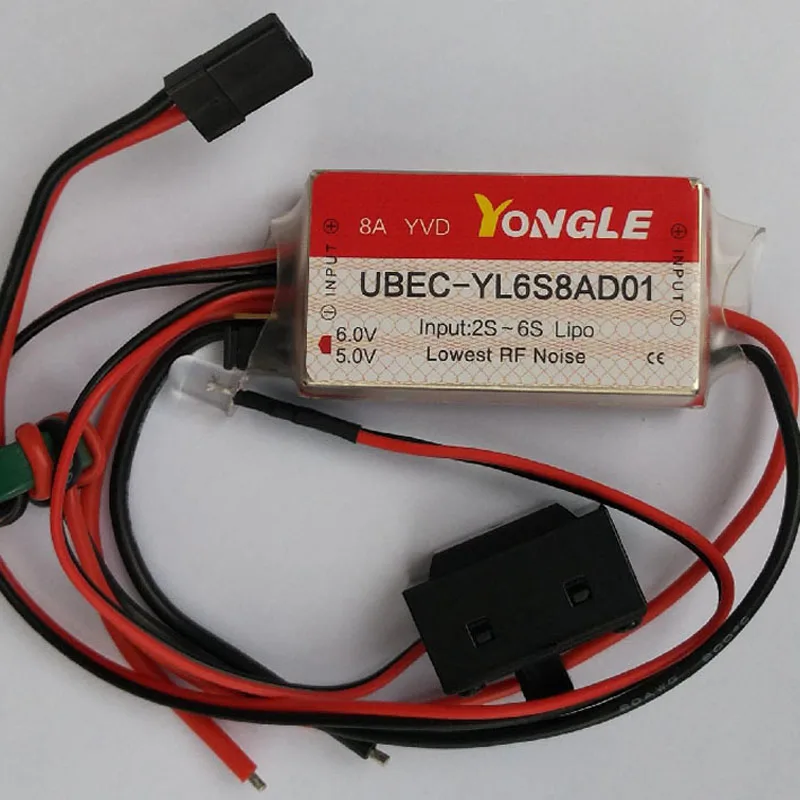

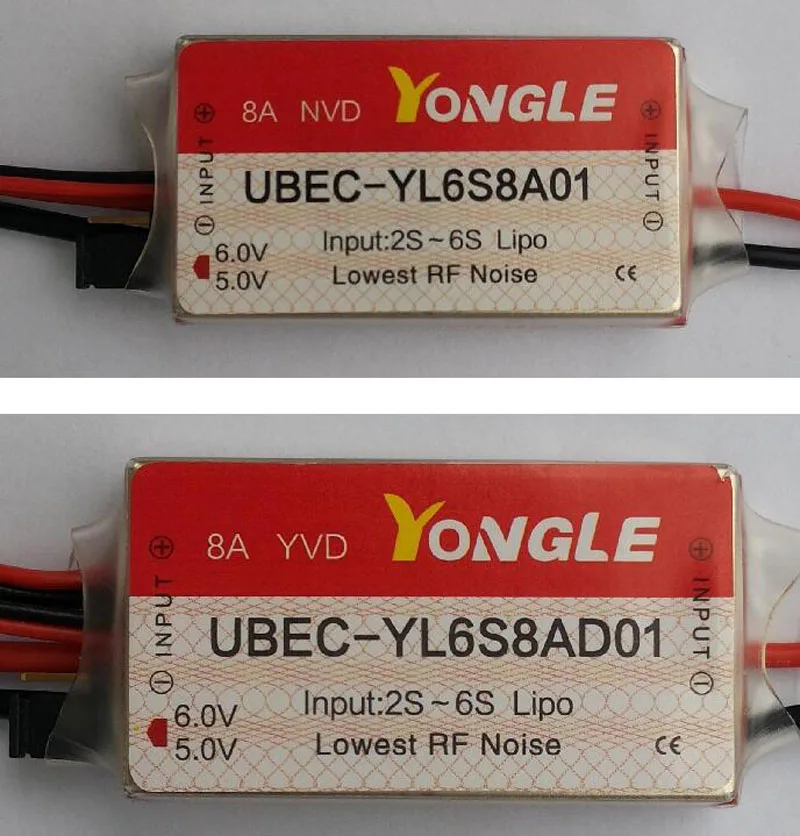

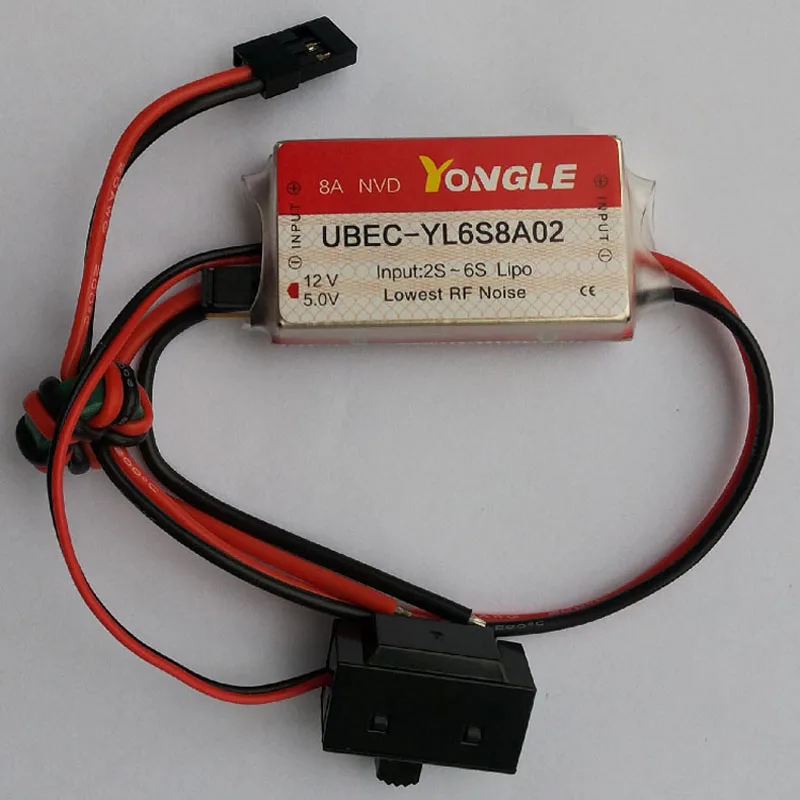

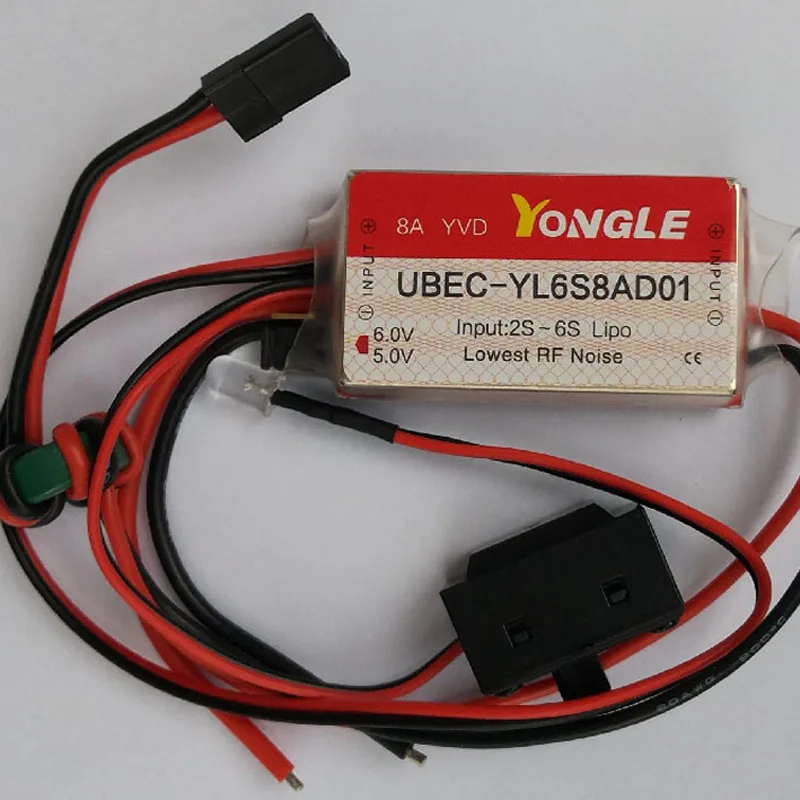

2-6S выход 5 В/6 в 5 В/12 в 7,4 В/12 В, переключаемый UBEC с индикатором питания, 2 в 1, самый низкий РЧ уровень шума, ультра модуль BEC RC детали

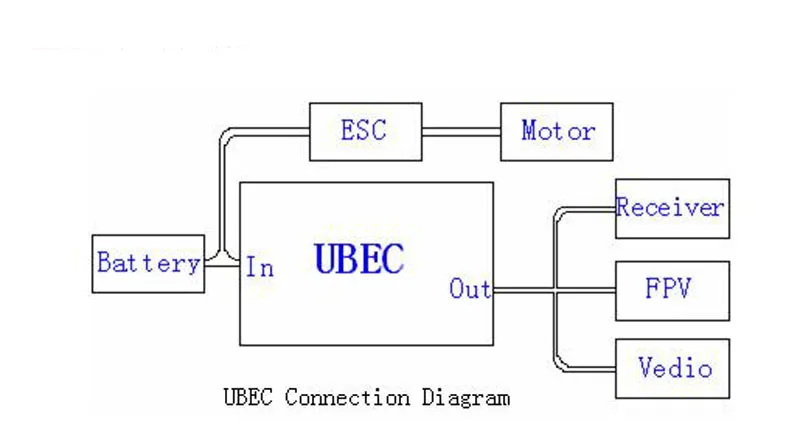

Полное имя UBEC-это схема отключения батареи Ultra, которая отделяет встроенный BEC от электронного регулятора (ESC) И становится автономным внешним регулятором, который обеспечивает большую выходную мощность для нагрузки, поэтому он также называется внешним BEC. UBEC работает в режиме переключения, который является более эффективным, чем Линейный режим и имеет низкое тепловое поколение для увеличения срока службы батареи. Основная причина использования UBEC заключается в том, что входное напряжение электропитания превышает допустимый диапазон электронного регулятора (ESC) на встроенном BEC; или ток, требуемый нагрузкой, превышает допустимый Выходной диапазон электронного регулятора (ESC) на бортовой BEC. Импульсный источник питания UBEC, с постоянным выходным током 8A, представляет собой импульсный источник питания. Импортный высокоэффективный, понижающий переключатель IC, дизайн, маленький размер, вес, светильник, большая выходная мощность; Экранированная крышка, закрытый Магнитный силовой индуктор и конструкция магнитного кольца, чтобы избежать электромагнитных помех; Также увеличенная функция отображения заряда батареи контролирует питание батареи во время полета, чтобы избежать серьезных потерь из-за недостатка заряда батареи и устранения необходимости подключения другого оборудования для контроля заряда батареи. UBEC может получить напряжение постоянного тока, подходящее для работы приемников и других устройств от литиевой батареи 2S-6S, И стабильно обеспечивает до 8 А выходного тока для питания устройств, таких как приемники, гироскопы и несколько сервоприводов. Идеально подходит для больших стационарных и электрических вертолетов. С помощью этого устройства вы можете получить питание, требуемое приемником, непосредственно от источника питания, без использования раздельного аккумуляторного блока приемника. 2, характеристики продукта: 2,1, используя импортный импульсный источник питания IC, эффективность составляет до 90%. 2,2, обеспечивая производительность, компактный дизайн, небольшой размер, легкий вес, только 32,6 г. 2,3. Низкий уровень шума, все компоненты полностью экранированы, и используются закрытые магнитные индукторы высокой мощности. В то же время Выходная линия оснащена магнитным кольцом, что значительно уменьшает электромагнитные интерференции. 2,4, выходной ток большой, непрерывный выходной ток-8А, а пиковый выходной ток-10А, что полностью гарантирует потребность в энергии оборудования. 2,5, с широким диапазоном рабочего напряжения, может нормально работать между 2S-6S. 2,6, с защитой от перегрева и защитой от короткого замыкания на выходе. 2,7, выходной индикатор, используйте красный светодиодный индикатор работы, UBEC нормальное время работы, световой индикатор. 2,8, Мягкий переключатель запуска, откройте или закройте выход UBEC через Мягкий переключатель запуска. 2,9, с дисплеем питания батареи, оснащенным синим светильник высокой яркости для отображения заряда батареи, дисплей выглядит следующим образом: Шаги обнаружения напряжения источника питания: 1. Запуск и автоматическое обнаружение количества секций батареи. Аккумулятор требует, чтобы напряжение в каждой секции было между 3,8 В и 4,2 В, и светодиодный мерцающий раз, и количество секций батареи должно быть таким же (200 мс ВКЛ, 1000 мс ВЫКЛ.). 2. Обнаружение напряжения для каждого аккумулятора: А. Выше 3,8 В в секцию, светодиодный мигание частота: вкл: 200 мс, ВЫКЛ: 3 с. B. Более 3,5 В в секцию, светодиодный мигание частоты: вкл: 200 мс, ВЫКЛ: 1 с. С. Выше 3,3 В в секцию, светодиодный мигание частота: вкл: 300 мс, ВЫКЛ: 300MSD. D. Менее 3,3 В в секцию, светодиодный мигание частота: вкл: 100 мс, ВЫКЛ: 100 мс 3. Как использовать: 3,1, 5 В/6 В (YL6S8AD01) Переключение напряжения на выходе: через перемычку, чтобы выбрать. Джемпер вставлен в пин1 и пин2. Два контакта выбраны для выхода 6 в. Два контакта, вставленных в pin2 и pin3, Выберите выход 5 В. Пожалуйста, ознакомьтесь с таблицей. Если крышка перемычки потеряется, выход UBEC по умолчанию составляет 5 В. 3,2, 5 В/12 В (YL6S8AD02) Переключение напряжения на выходе: через перемычку, чтобы выбрать. Джемпер вставлен в пин1 и пин2. Два контакта имеют выход 12 В. Два pin2 и pin3-это выход 5 В. Пожалуйста, ознакомьтесь с таблицей. Если крышка перемычки потеряется, выход UBEC по умолчанию составляет 5 В. 3,3, 7,4 В/12 В (YL6S8AD03) Переключение напряжения на выходе: через перемычку на выбор. Джемпер вставлен в пин1 и пин2. Два контакта имеют выход 12 В. Два pin2 и pin3-это выход 7,4 В. Пожалуйста, ознакомьтесь с таблицей. Если крышка перемычки потеряется, выход UBEC по умолчанию составляет 7,4. V. 3,4. Индикатор питания: индикатор питания используется для отображения состояния выхода. Если он яркий, UBEC имеет нормальное напряжение на выходе. Если он не горит, пожалуйста, проверьте, подключен ли кабель питания и хороший аккумулятор. 3,5. Включить/выключить выход: переключатель установлен на «Вкл», Выход включен; Положение «Выкл» находится в месте, выход выключен. 4. Специальные инструкции: 4,1. Хотя были приняты различные меры для уменьшения электромагнитных помех, UBEC режима переключателя регулятора не может полностью избежать небольшого количества электромагнитных помех во время работы; Для обеспечения нормальной работы приемника, пожалуйста, выделите выходное магнитное кольцо и мастер UBEC, держите расстояние платы как можно выше (Магнитное кольцо не может быть накладано на основной платы управления), и весь UBEC должен быть как можно далеко от приемника. 4,2, положительная и отрицательная Входная мощность не может быть изменена, в противном случае UBEC будет гореть и не может быть восстановлен. 4,3. При использовании небольшого количества оборудования для передачи карты от помех, это может показать, что UBEC будет мешать изображению оборудования для передачи. Если это произошло, пожалуйста, уменьшить количество обмоток на магнитном кольце или непосредственно удалить его. Магнитное кольцо. Основная причина заключается в том, что магнитное кольцо для защиты используется для подавления интерференций в обычном режиме. Чем больше количество поворотов, тем мощнее подавление, тем больше число поворотов, тем выше распределенная емкость. Для высокочастотных и частотных помех, чем меньше распределенная емкость, тем лучше. Эта распределенная емкость также связана с материалом магнитного кольца. Вот почему существует очень мало устройств для передачи изображения, которые могут отображать магнитное кольцо и нарушить положение. Посылка входит в комплект; 1 x UBEC
