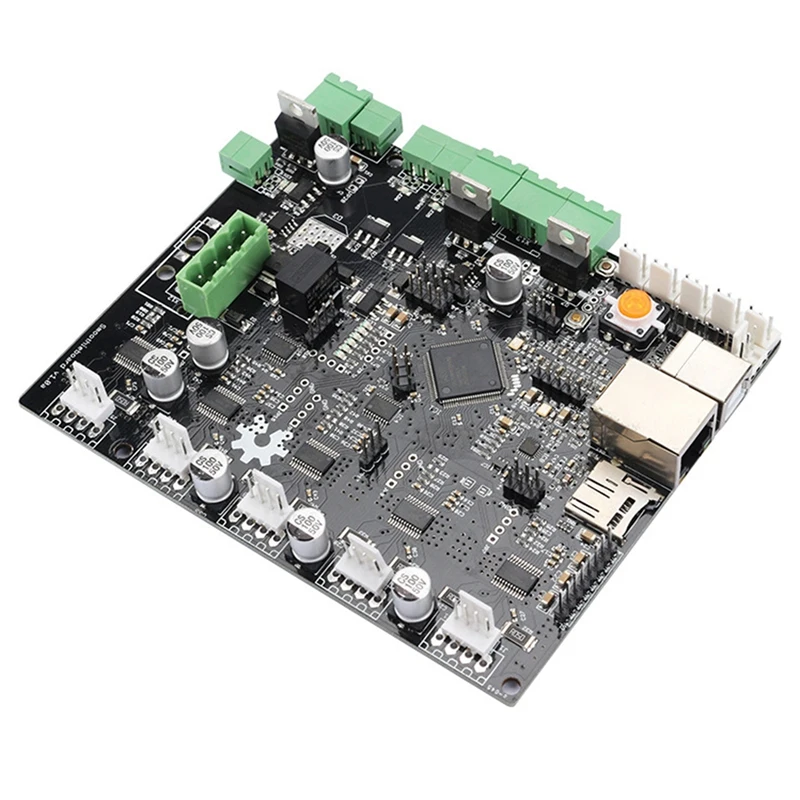

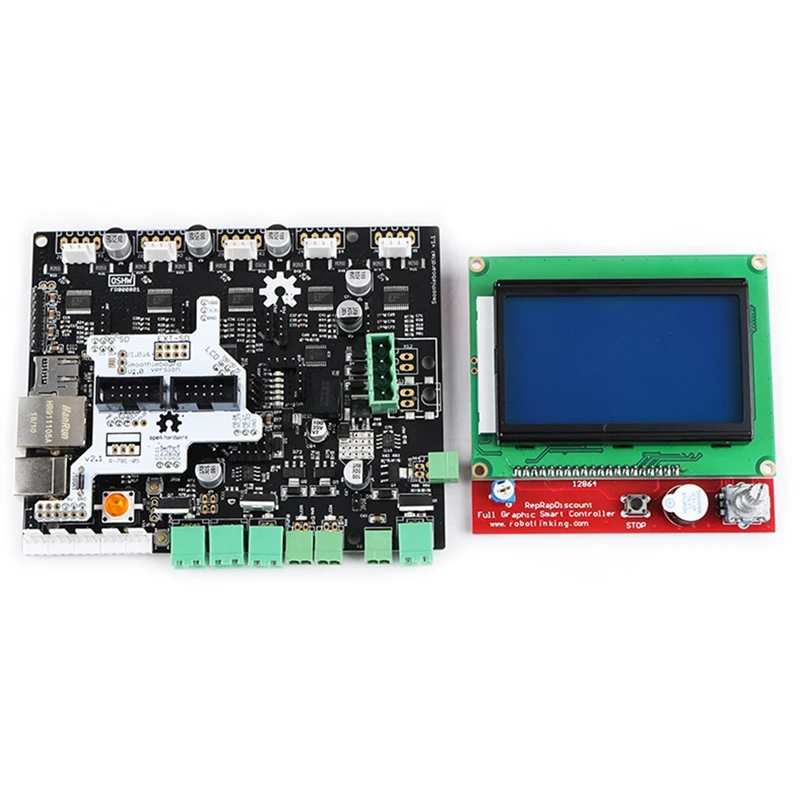

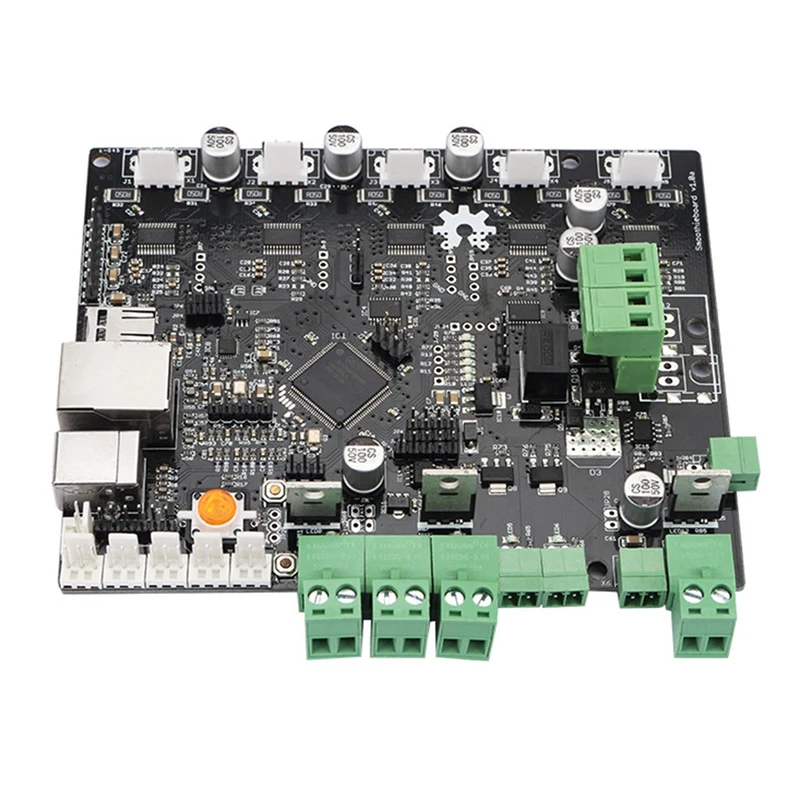

3D принтер smoothhieboard 5X V1.1 + 12864 ЖК-дисплей с адаптером Smootieboard-это аппаратный контроллер с ЧПУ с открытым исходным кодом, разработанный смузи для запуска прошивки smootieware. Основные цели дизайна: микроконтроллер. Плата использует микроконтроллер LPC1769, чип ARM Cortex-M3: 32-битная архитектура. Частота 120 МГц. 512кб ROM (пространство программы) 64кб RAM (память исполнения) по сравнению с большим количеством других плат, это позволяет быстрее/плавнее двигаться, больше функций и более расширяемость.
Плата работает с прошивкой Smoothie, которая была разработана и усовершенствована, чтобы воспользоваться лучшими преимуществами оборудования, чтобы сделать плату легкой в настройке и использовании и добавить классные функции. Отредактируйте. Ethernet. Интерфейс Ethernet позволяет подключать плату к локальной сети (LAN). Затем вы можете использовать различные протоколы для разговора с платой: HTTP для использования веб-интерфейсов, размещенных на плате, или с помощью программного обеспечения хоста, которое поддерживает это
Telnet отправляет команды через последовательный интерфейс или через программное обеспечение хоста, которое поддерживает эту сеть см. Отредактируйте. Sd-карта. Плата поставляется со слотом для sd-карты, содержащим 2 Гб карты. Карта используется для: файл конфигурации, который прошивка читает во время загрузки, чтобы настроить все. Файл прошивки, который вы можете заменить для обновления прошивки. Файл boot gcode, который выполняется при запуске платы
Веб-интерфейсы для доступа через интерфейс ethernet. Комплект программного обеспечения и документов, которые мы подготовили для вас в те дни, когда у вас нет доступа к Интернету. Вы также можете добавить в него файлы Gcode, а затем воспроизвести их с sd-карты, что полезно для файлов настолько плотным, что потоковая передача их на доску не удобна. Отредактируйте. Драйверы шагового двигателя. Шаговые двигатели используются для перемещения осей на вашей машине или для поворота экструдеров. Вы вставляете их в драйверы шагового двигателя на вашей smoothhieboard.
Драйверы на плате v1 являются драйверами A5984, которые предлагают: 1/32 (тихий) микро-шаговый. Несколько видов защиты делают их прочными. Цифровые (конфигурация-набор файлов) значения тока, нет потенциометра манипуляции. Большая теплоотдача позволяет использовать их полную оценку тока 2A, для большего крутящего момента/скорости. Smootieboard 3X имеет 3 драйвера, 4X имеет 4 драйвера, и 5X имеет 5 драйверов, таким образом, их названия. Отредактируйте. Mosfets.
Цвет: цвет изображения
Материал: пластик
Smootieboard v1 имеет два типа моп:
Маленькие для вентиляторов, ходов и других низких нагрузок (5А, до 24В)
Большие для подогреваемых кроватей, мощных ходов и других высоких нагрузок (12а, до 24В)
Это больше, чем вам нужно, что приятно, если вы когда-либо сломать один, а также означает, что smootieboard 4X используется для двойной экструзии, просто добавив внешний шаговый драйвер, и smoothhieboard 5X используется для тройной экструзии таким же образом, потому что у вас уже есть Дополнительные входы термистора и mosfets.
Редактировать
Измерение температуры
Все платы v1 поставляются с 4 температурными входами для чтения.
Редактировать
Входы питания
Smootieboard имеет главный вход питания, который поддерживает от 12 до 24 В.
Каждая пара mosfet также должна питаться через свой собственный, отдельный вход, поддерживающий от 12 до 24 В.

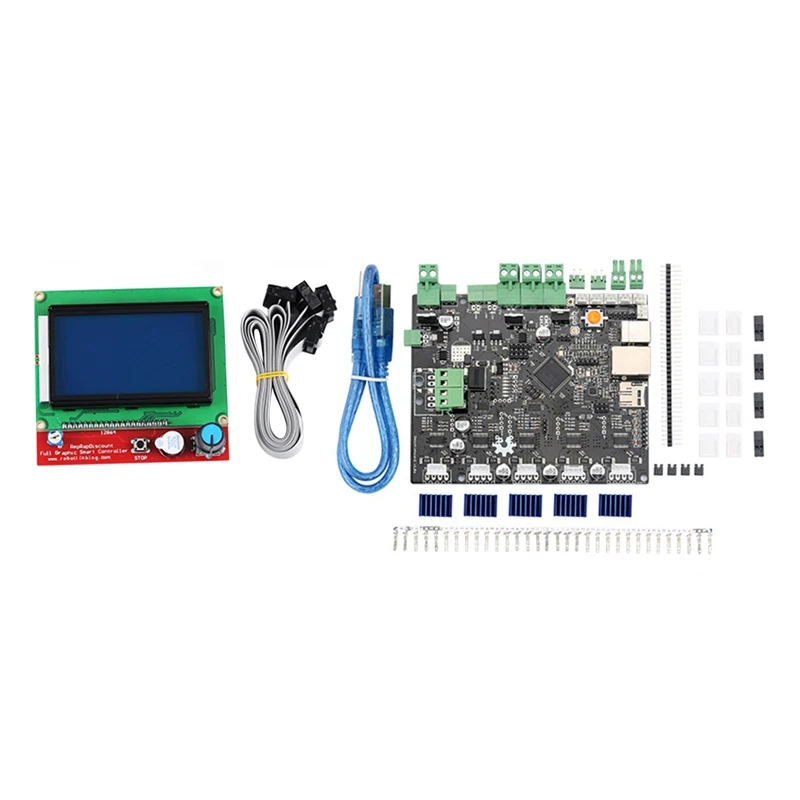

Логическая мощность платы может быть предоставлена через USB, через 5 V powerPackage Содержимое:
1 * smoothhieboard 5X V1.0 материнская плата
5 * теплоотвод
1 * терминал
1 * джемпер
1 * массив

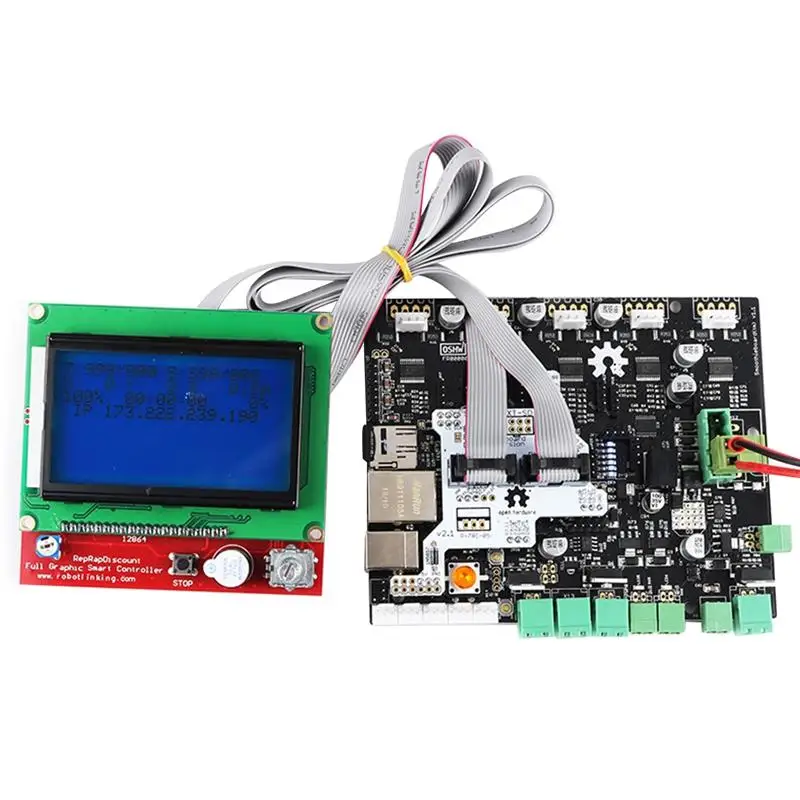

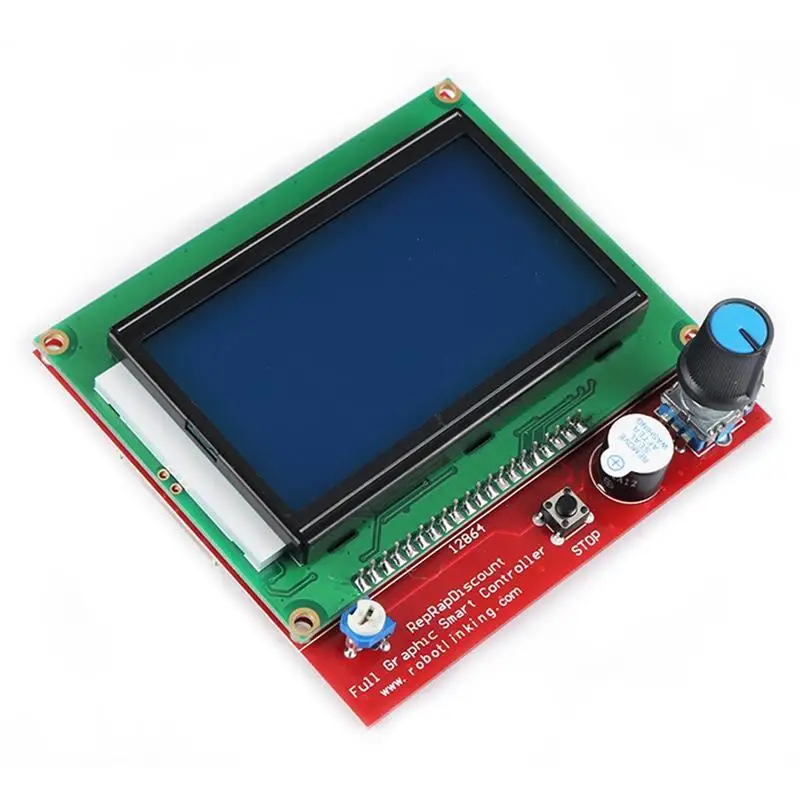

1 * 12864LCD
2 * серый кабель

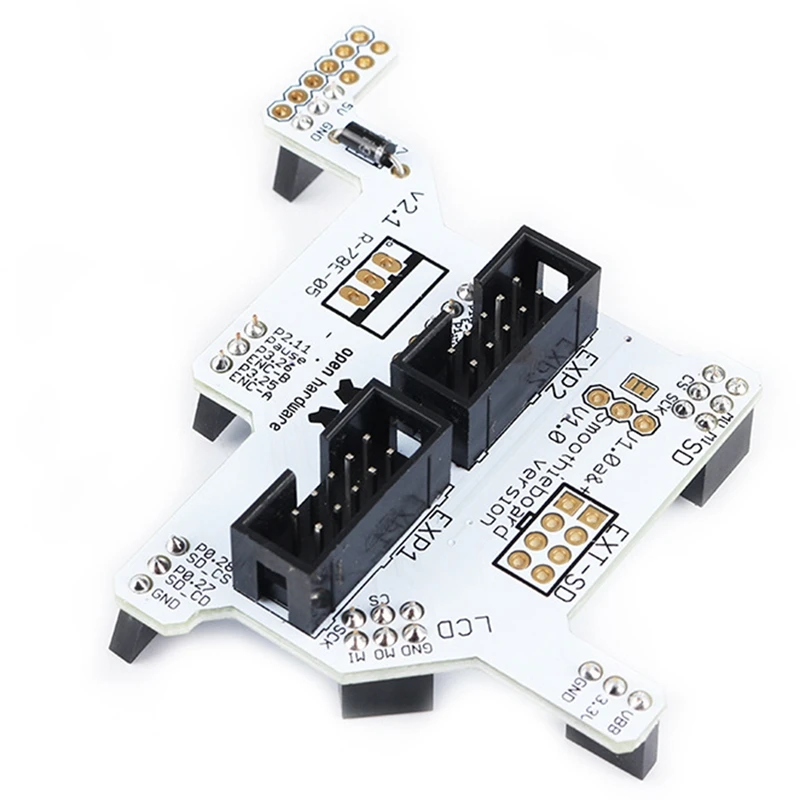

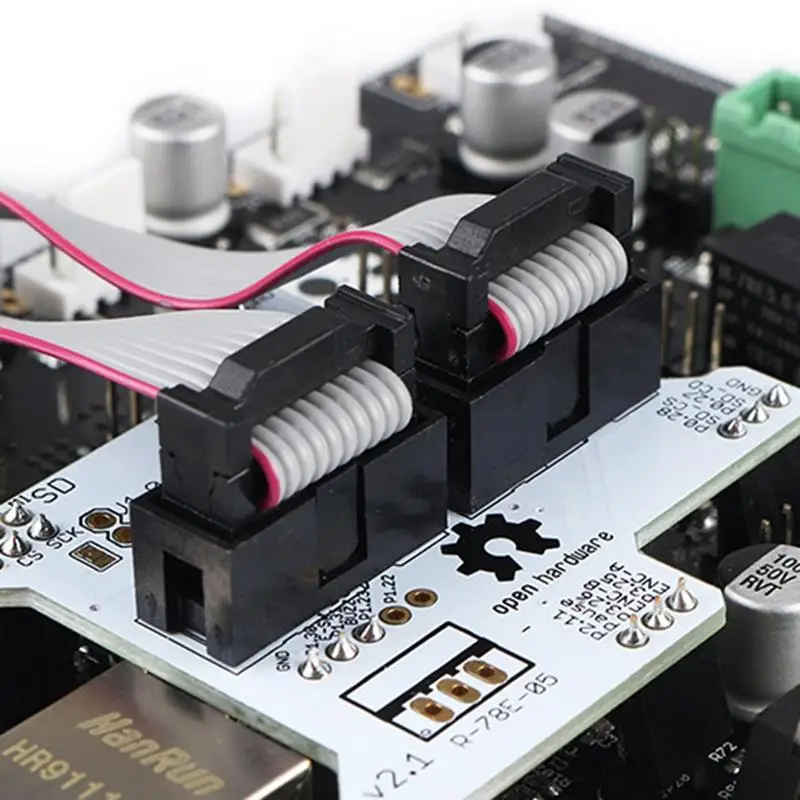

1 * плата адаптера дисплея
1 * ручка
Только вышеуказанное содержание упаковки, другие продукты не включены.
