Генератор сигналов PWM частота импульсов рабочий цикл регулируемый модуль ЖК

Генератор сигналов PWM частота импульсов рабочий цикл регулируемый модуль ЖК

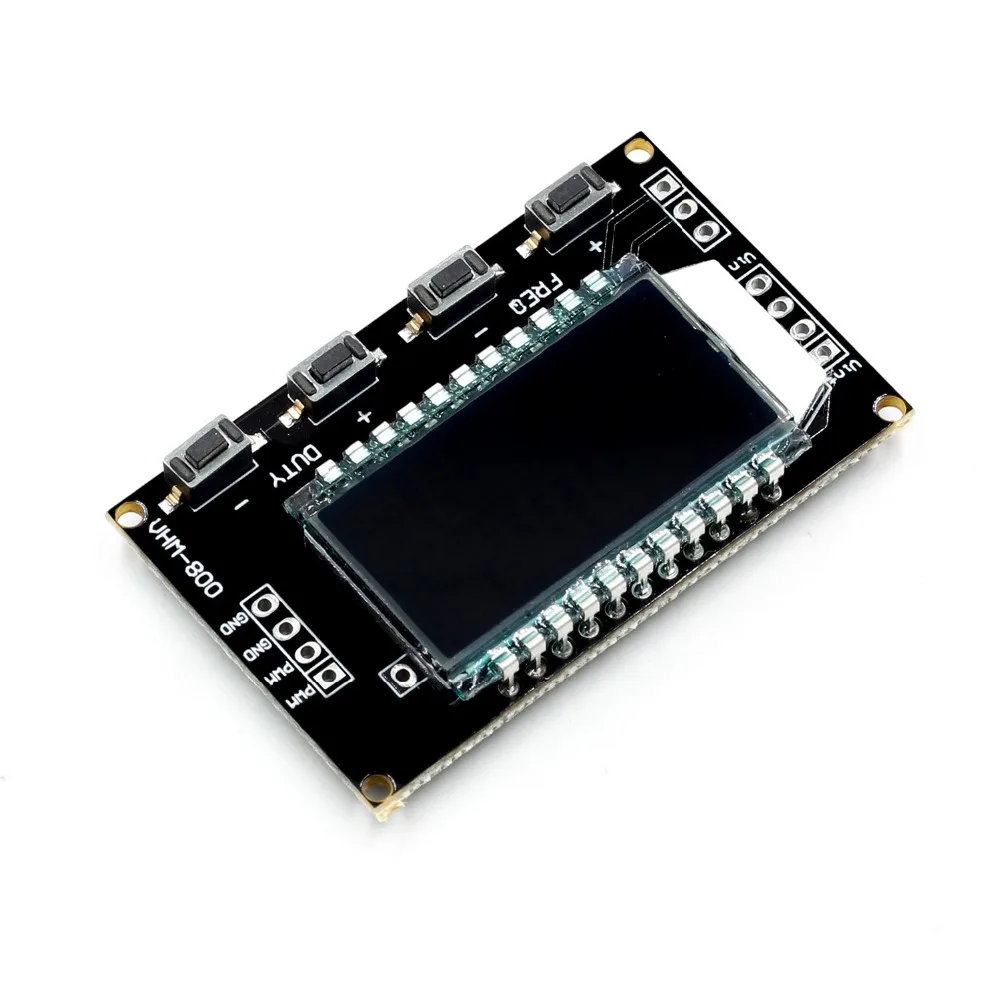

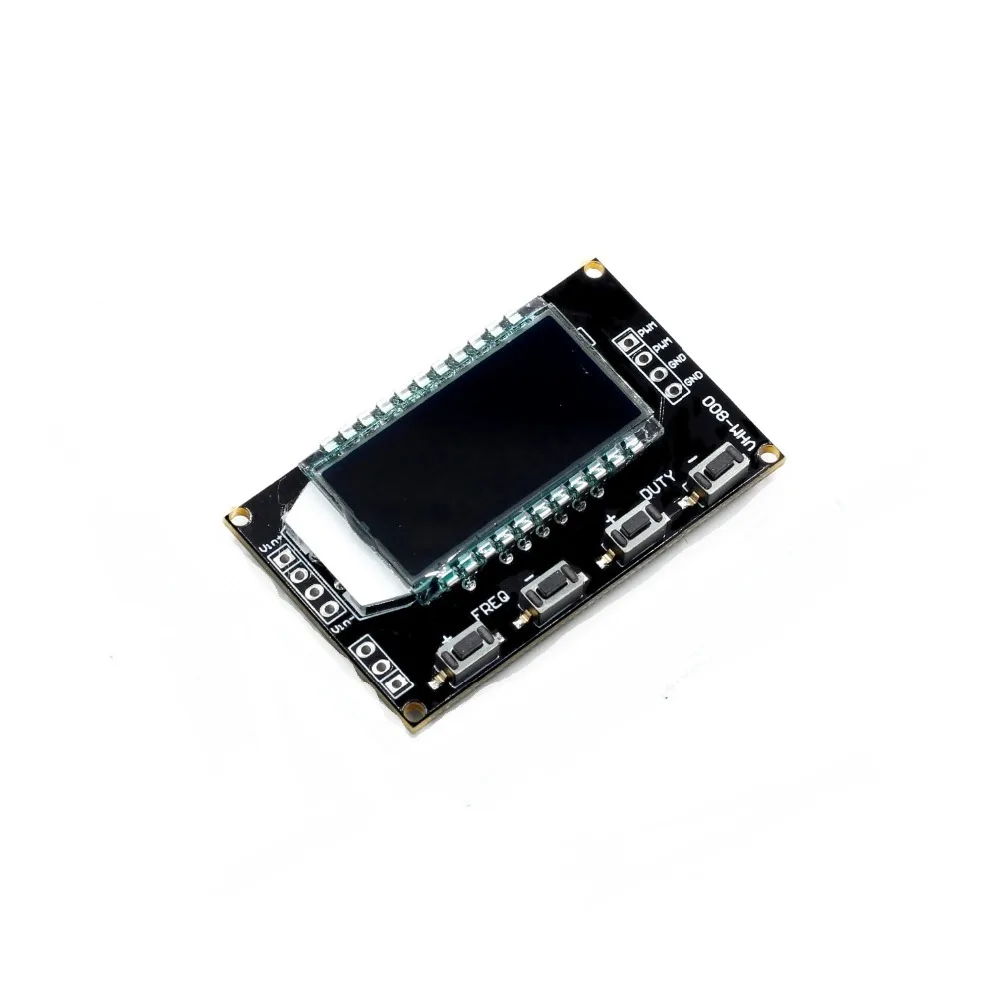

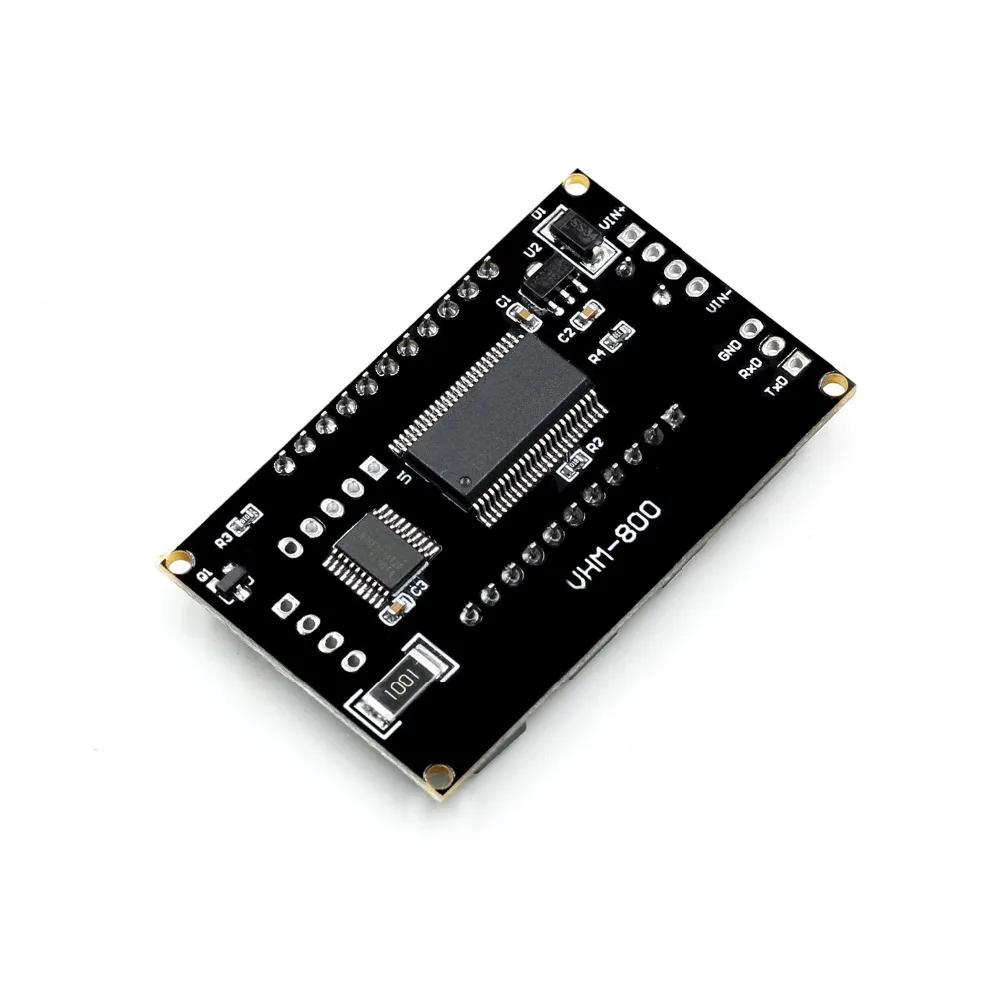

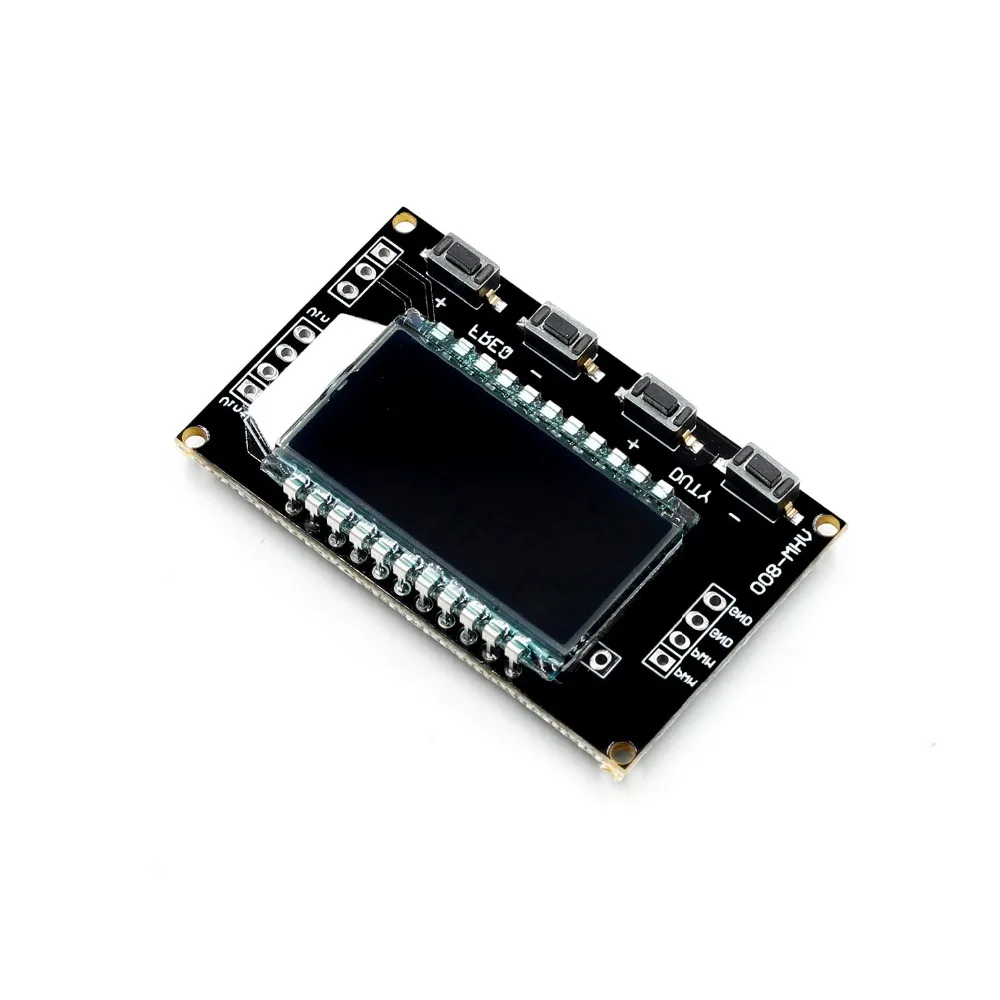

Особенности:
Поддержка серийный операции
Широкий диапазон частот, высокая точность
ЖК-дисплей может отображать частоту и обязанность datio, легко распороть
Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательное, коэффициент заполнения могут регулироваться независимо, подходит для большинства случаев

Технические характеристики:
1. Рабочее напряжение 3,3 ~ 30 В;
2. Частотный диапазон 1 Гц ~ 150 кГц;
3. Точность частоты: в каждом диапазоне точности около 2%
4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА
5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное
6. Температура окружающей среды:-20 ~ + 70 °

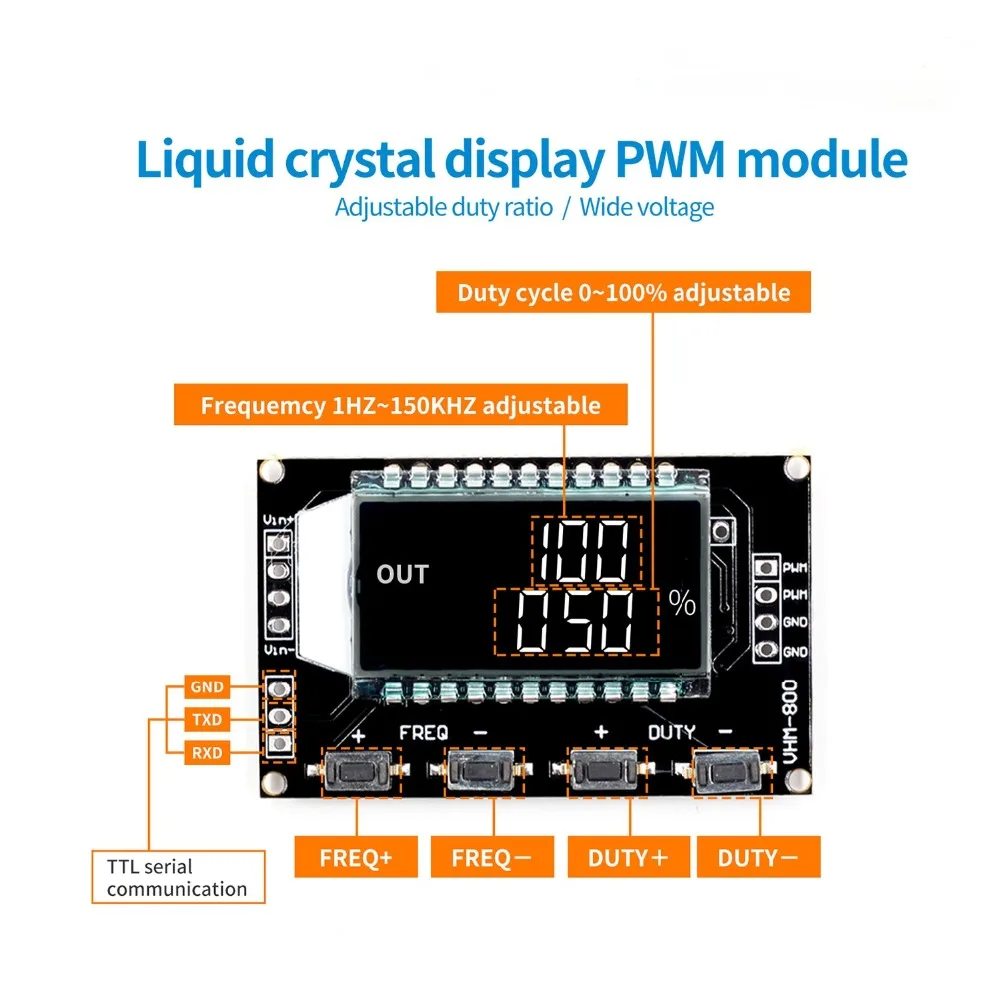

В первую очередь. Описание модуля
Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность можно отрегулировать самостоятельно
Частота делится на четыре области, автоматическое переключение:
1. ХХХ (без десятичной точки): шаговый блок 1 Гц, диапазон: 1 Гц ~ 999 Гц;
2. X. XX (десятичное число находится в сотне): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц;
3. X. XX (десятичная дробь находится в 10 месте): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц;
4. X.X.X (десятичное число находится в одном месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;

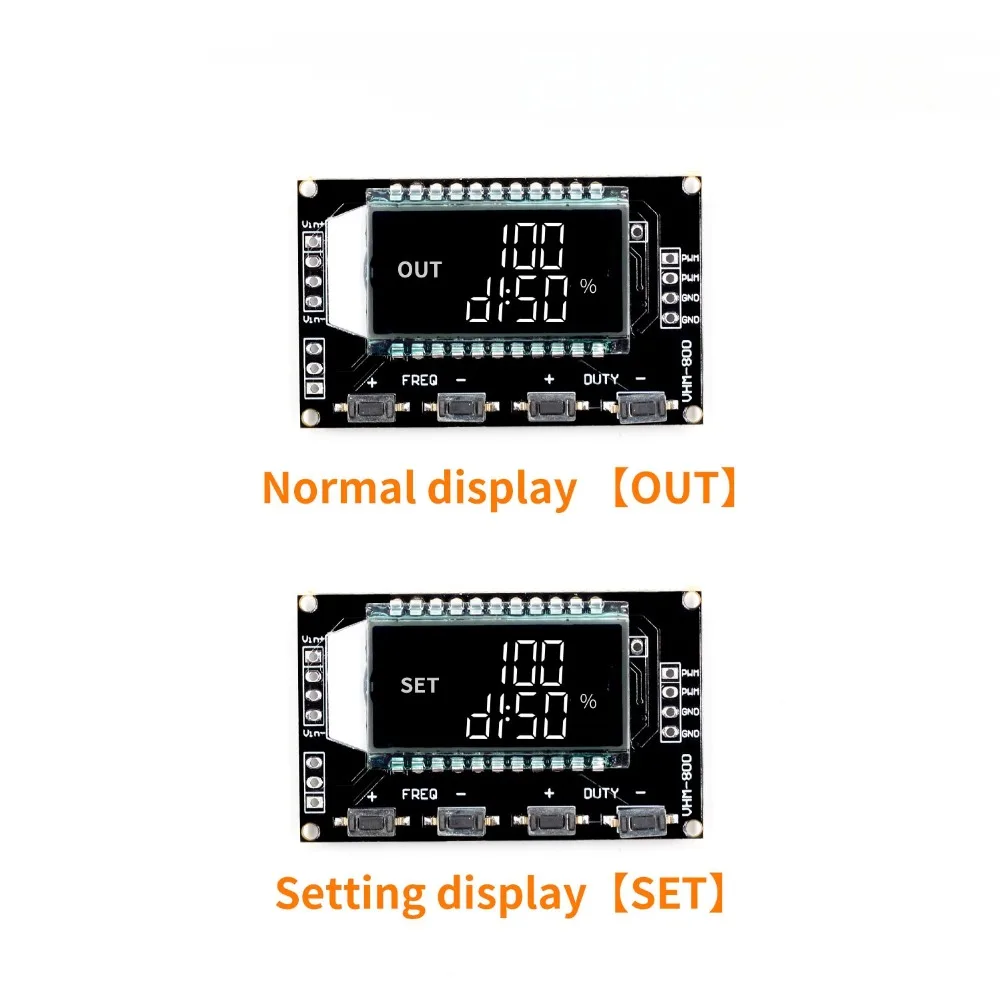

Например, частотный дисплей: 100 отображает Пульс 100 Гц;
1,01 представляют импульсы 1,01 кГц;
54,1 представляют импульсный сигнал 54,1 кГц
1.2.4 представление импульса 124 Гц
Диапазон значений dutyfactor: 0 ~ 100%, 100% представлен A0 %.
Все параметры сеттед вверх могут быть автоматически сохранены в чехол отключения питания.

Во-вторых. Параметр настройки
Модуль имеет 8 автономных клавиш, используется для установки частоты и коэффициента службы, поддержка короткого нажатия (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, установите параметры автоматического сохранения, потери мощности.
3-Way duty ratio кнопка может быть нажата в то же время, регулировка в режиме реального времени, жидкокристаллический дисплей-это последняя кнопка duty ratio, в режиме реального времени очень сильная, может использоваться в качестве простого сканирования нескольких дорожных коэффициентов.

В-третьих. Область применения:
1. Используйте d в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов
2. Используется для генерации сигнала квадратной волны для управления водителем двигателя;
3. Генерирование регулируемых импульсов для использования MCU;
4. Генерация регулируемого импульса, контроль, связанная цепь (Скорость затемнения ШИМ и другие приложения).

Вперед. UART Serial
Скорость передачи: 9600 бит/с длина данных: 8
Остановка биты: 1
Контрольные цифры: нет
Регулятор давления газа: Нет
1. Установите частоту ШИМ
"F101": установленная частота 101 Гц (001 ~ 999)
"F1.05": установленная частота 1,05 кГц (1,00 ~ 9,99)
«F10.5»: установленная частота 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": установленная частота 105 кГц (1.0.0 ~ 1.5.0)
2. Установите коэффициент работы ШИМ
"DX: YYY": набор PWM Передаточное отношение х: (1 ~ 3) Серийный номер PWM, YYY: (000 ~ 100) Передаточное отношение;
Например d1: 050, установите 1-й PWM коэффициент нагрузки до 50%
3. Считывание параметров настройки
Отправьте "Чтение" для чтения параметров настройки.
Формат Сообщений: F156, D1: 052, D2: 059, D3: 058,
Комплект удачного возврата: вниз
Комплект не удалось вернуть: осень
Размер: 5,5x3,8 см/2,17x1,50 дюйма

Примечание:
Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1x модуль
