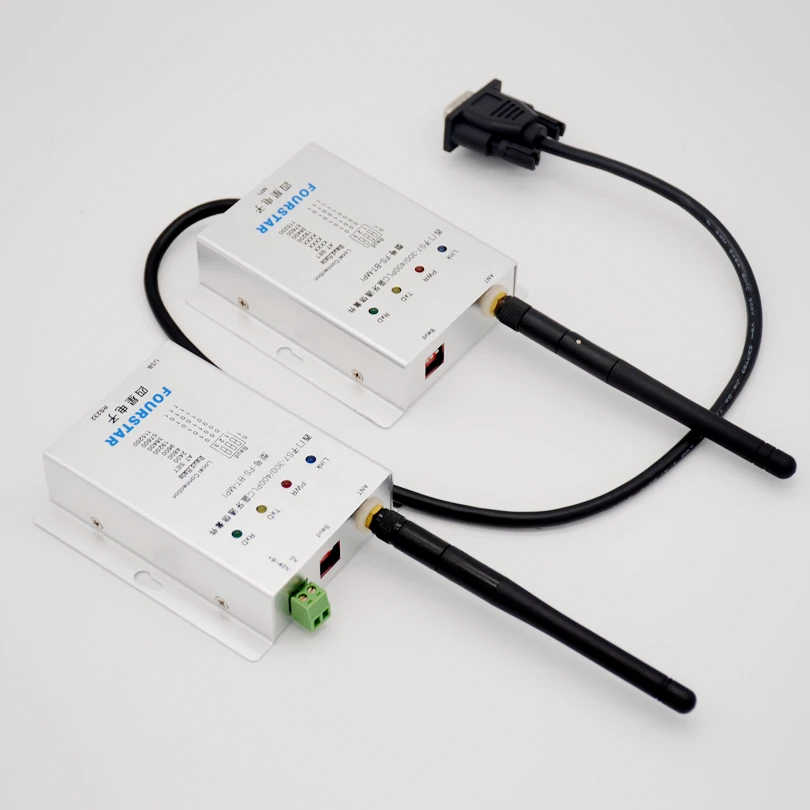

FS-BT-MPI Siemens S7-300/400PLC Bluetooth связь

Bluetooth-это технология беспроводной связи с коротким диапазоном, работающая в диапазоне ISM 2,4 ГГц, зеленая свободная полоса genus, используйте группу отделов управления радиоресурсами для подачи заявки на получение лицензии. Bluetooth использует частотный спектр распространения, имеет хорошее экранирование, поступает в промышленные области управления, все больше и больше приложений в промышленной автоматизации, распределенного сбора данных, интеллектуального транспорта, электричества, гидравлики, и во многих других отраслях промышленности, промышленный интерфейс управления реализован как RS232/RS485/RS422 прозрачная Беспроводная передача сигналов. Siemens S7-300/400 Серия PLC Bluetooth Коммуникационный набор FS-BT-MPI (FS является зарегистрированным товарным знаком FourStar electronic FOURSTAR), является адаптером FourStar electronic research промышленного класса Bluetooth MPI, Реализация компьютера или сенсорного экрана устройств порта RS232 и USB порта для Siemens S7-300/400 серии PLC MPI устья Bluetooth беспроводной передачи данных, вы можете заменить традиционный адаптер интерфейса программирования-связи, такой как PC/MPI, USB/MPI, PC адаптер и т. д., Не нужно менять оригинальный протокол последовательной связи и различные программы программирования, программное обеспечение мониторинга и т. Д., не нужно настройки, подключи и играй очень удобно, особенно подходит для использования в следующих случаях: ★Перемещение или поворот последовательной связи между устройствами; ★В противоположном направлении, напротив реки или шоссе или железной дороги или связи между устройствами; ★Другие подводные кабели неудобны для связи между устройствами; Характеристики продукта и ключевые технические индикаторы ● Диапазон Bluetooth: 2,40 ГГц-2,48 ГГц, ISM band ● Протокол Bluetooth: Bluetooth v1.2 ● Номинальная мощность: Класс 1 (+ 20dBm) ● Чувствительность: 85 дБм ● Расстояние связи Bluetooth: 300 м (расширено), после антенны с высоким коэффициентом усиления на соответствие до 800 м (расширено) ● Напряжение источника питания: соответственно с помощью PLC связи и USB самого порта 5VDC питания, вы можете добавить + 9 ~ мощность 40VDC ● Скорость последовательной связи: 19,2 кбит/с ~ 115,2 кбит/с, для стандартной скорости передачи данных ● Скорость связи MPI: 187,5 кбит/с или 19,2 кбит/с и автоматически адаптируется к ● Последовательный формат UART: бит данных: 8 бит, бит четности: нечетный, стоп-бит: 1 ● MPI поддерживает протокол трафика, который не поддерживает протокол связи PROFIBUS ● Защита интерфейса: порт питания: полюс соединяет защиту от перенапряжения, приводит к защите потока, 500 Вт Порт RS485: 500 Вт Защита от перенапряжения RS232 порты Защита от перенапряжения, USB порт Защита от перенапряжения ● Рабочая температура:-40 ~ + 85 ℃, относительная влажность: 0 ~ 95% (не заполнена) ● Размер формы: 90 × 78 × 24 (длинна × ширина × высота) настенного типа алюминиевые корпуса ● Тяжелая Мера: 150 г

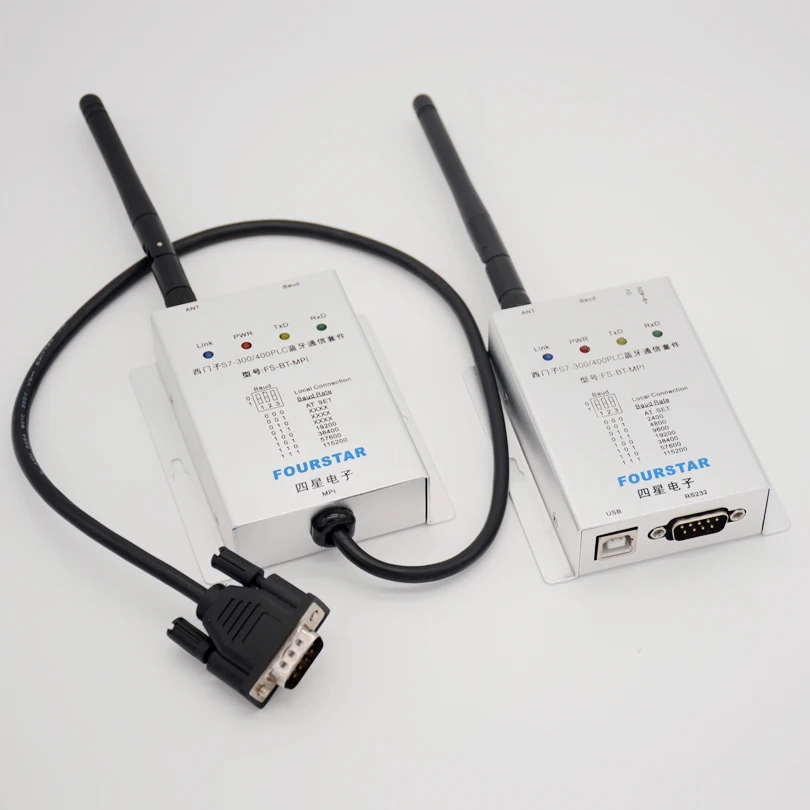

Каждый FS-BT-MPI состоит из двух, подключение к ПК или интерфейсу сенсорного экрана RS232 или USB, другое подключение S7-300/400 серии PLC интерфейса MPI (интерфейс RS485), изготовленная установка сопряжения с хорошим правильным FS-BT-MPI корпусом с одинаковым порядковым номером. Могут быть расположены только на второй FS-BT-MPI, только цепь связи между возможностью построить, различные парные модули не могут быть смешаны, стороны на влияние общения и недоверия, так же, как ключи дистанционного управления автомобиля могут быть открыты только и его автомобиль такой же. Для того, чтобы рассказать и описать удобство, мы добавили подключение к FS-BT-MPI компьютера, называемому «Master module», соединения PLC' s FS-BT-MPI называются «от модуля. ”. Антенна: этот продукт маркирован 2,4 ГГц, 3 дБ антенна, для улучшения связи на расстоянии, дополнительно 9 дБ, 13 дБ, 24 дБ и т. Д., антенны с высоким коэффициентом усиления, расстояние связи может проконсультироваться с поставщиком антенны. Следующая таблица-Электронная антенна FourStar с разным коэффициентом усиления, измеряемым расстоянием от связи Bluetooth: Характеристики антенны Bluetooth максимальное расстояние, просторные зоны связи) 2,4G, 3 дБ стержень антенны (стандарт) 400 м 2,4G, 9 дБ стержень антенны 800 м 2,4G, 9 дБ антенна 500 м Необходимо пояснить, что данные в таблице измеряются в условиях открытой зоны, во внутренней части и на барьер обстоятельств, диапазон связи Bluetooth имеет большее снижение, фактическая ситуация сложная, может быть измерена только в зависимости от условий жизни. Фактическое применение должно уменьшить барьер, максимизировать Сопряжение двух Bluetooth модуль взаимное «можно видеть» видимым. По возможности, не используйте продукт, установленный на металлическом шкафу, избегайте экранирования сигнала, Бесплатный кабель FS-BT-MPI, как правило, приводит к установке в шкафу, или с антенной антенна, как правило, приводит к шкафу.

Используйте оборудованный с продуктом RS232 основной модуль для подключения кабеля RS232 розетка и компьютер RS232 розетка, которая не была основным модулем, доступный источник питания USB основной модуль для подключения кабеля USB и компьютера USB, а также использовать компьютерные usb-порты питания 5VDC, Для таких устройств, как usb-порт с сенсорным экраном, нет, теперь доступны для внешнего источника питания, напряжение терминала на access9 ~ 40VDC, любой источник питания для основного модуля. Основной модуль на usb-розетке: В качестве стандартного USB-B гнезда, оснащенного продуктом, доступны от usb-кабеля для подключения к usb-источнику компьютера, когда работа основного модуля от источника питания компьютера в источнике USB, нет необходимости в внешнем источнике питания. В первый раз, когда вы используете usb-разъем, вы можете попросить установить usb-драйверы, пожалуйста, нажмите на компьютерный запрос, чтобы установить usb-драйвер CD, USB преобразуется в последовательный порт (com-порт), пожалуйста, обратитесь к компакт-диску документа по установке драйвера USB. Главный модуль внешних терминалов электропитания: Только когда вы используете интерфейс главного модуля RS232 и нет USB на их электросети, когда требуется внешний источник питания.

Скорость передачи данных в таблице является локально прикрепленной серийной скоростью передачи данных, а скорость передачи данных для 187,5 кбит/с и 19,2 кбит/с, который включен в ПЛК MPI скорость передачи данных автоматически адаптируется к порту. Необходимые гарантии программного обеспечения связи и Властелина, от настройки модуля до той же скорости передачи данных, замена модулей переключателя должна привести в действие новые настройки. Пример FS-BT-MPI Персональный компьютер STEP7 программное обеспечение для программирования и S7-300/400 Серия PLC реализация Bluetooth беспроводной связи, загрузка, загрузка данных программы, мониторинг, PLC и т. Д., использование следующим образом: 1. FS-BT-MPI Главный модуль и скорость передачи данных от модуля для переключения на программное обеспечение для программирования dial и STEP7 «Настройки PG/PC интерфейс локального соединения области» в той же скорости передачи данных, такие как 19200bps или 38400bps. 2. Основной модуль USB estuary подключение к компьютеру USB estuary, если это первое использование USB estuary будет предложено установить usb-драйвер, установите драйвер после usb-порта в Windows Диспетчер устройств на соответствующий серийный номер (номер com). Если вы используете RS232 estuary, основной модуль RS232 estuary подключения к компьютеру RS232 estuary, когда вам нужно подключить основной модуль USB estuary к компьютеру USB estuary для получения питания, или в отдельном блоке питания 9 ~ 40 В постоянного тока. 3. Из модуля DB9M Подключите к PLC интерфейса MPI (интерфейс RS485). если это больше, чем один S7-300/400PLC MPI сети, вы будете подключены DB9M к сетевому диапазону программированием порта шины разъема. Примечание: Этот продукт не поддерживает подключение S7-300/400PLC порта связи PROFIBUS. 4. Если модуль Bluetooth-slave единодушия в диапазоне эффективной связи, FS-BT-MPI связи, какой-то синий индикатор начнет мигать через несколько секунд, когда модуль master-slave установил связь по Bluetooth, вы можете иметь прозрачную передачу данных, это состояние называется «Встроенная цепь». 5. Откройте программное обеспечение для программирования STEP7, нажмите главное меню в разделе «опция» «Настройка PG/PC интерфейсов», выберите «PC adapter (MPI)», после нажатия на кнопку «Свойства», показанную на следующем рисунке:

6. MPI устанавливает параметры связи, настройка скорости передачи данных может быть в 19,2 кбит/с или 187,5 кбит/с, FS-BT-MPI автоматически адаптироваться к MPI скорости передачи данных порта PLC, другие параметры по умолчанию выглядят так:

7. Установите локальное соединение последовательного порта и скорости передачи данных, как показано на следующем рисунке:

8. Нажмите кнопку «идентифицировать», чтобы вернуться в главное меню, а затем нажмите кнопку «идентифицировать», чтобы вернуться в главное меню, 9. Онлайн-тесты могут быть узлами доступа: нажмите на интерфейс главного меню в качестве кнопки в красном круге, появится в таблице данных в красной проволочной рамке, онлайн-тест для прохождения, на данный момент вы можете сделать онлайн, загрузку, загрузку, мониторинг и так далее.

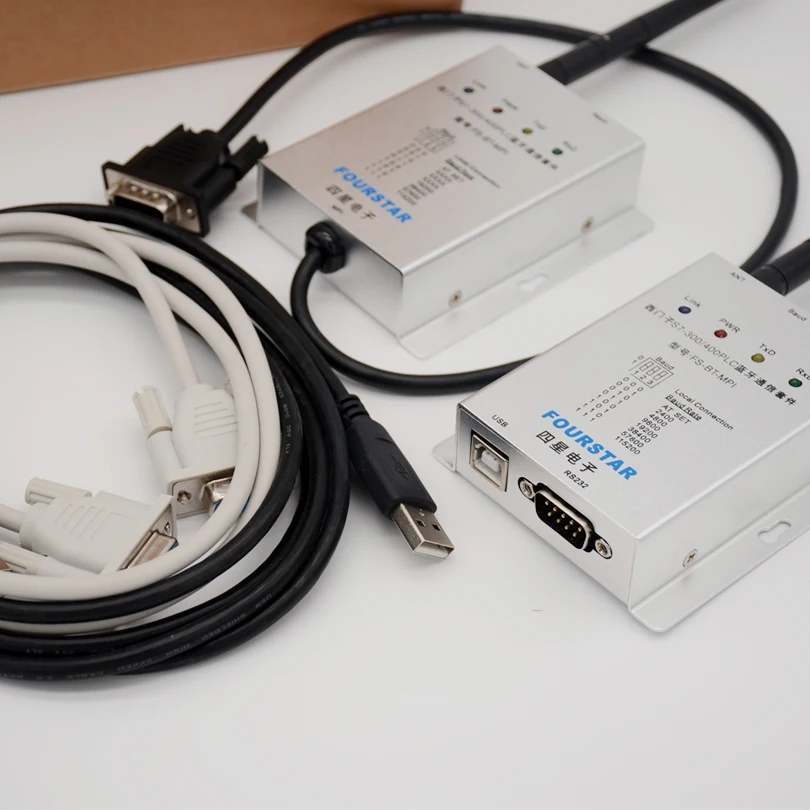

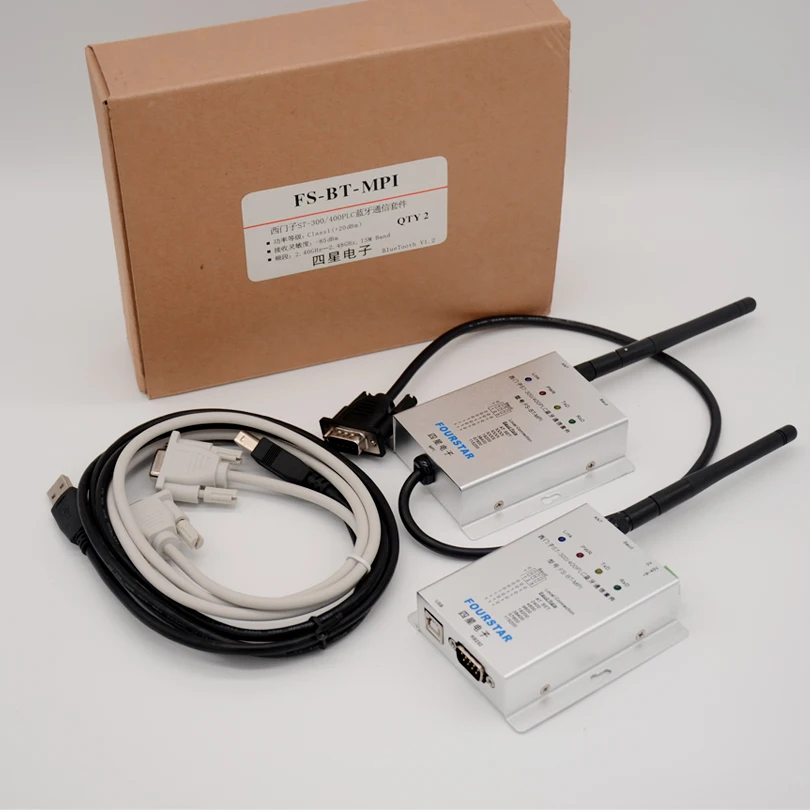

Перейдите к этому, компьютер уже прошел беспроводное подключение по Bluetooth к удаленному S7-300/400PLC, на удаленном компьютере пользователь может PLC провести загрузку данных программы, загрузку, мониторинг использования связи, и PC/MPI, USB/MPI, PC адаптер и т. д. кабель точно такой же. FS-BT-MPI также может быть использован в стороннем сенсорном экране или другом устройстве и S7-300/400PLC MPI подключения, таких как eView, Wei-lun, Kunlun состояние специфических, таких как сенсорный экран, см. Использование метода вычислений и соединений ПЛК. FS-BT-MPI комплекта содержит следующие аксессуары: FS-BT-MPI 2 a (главный Модуль и модуль) 2,4 ГГц, 2 3 дБ антенны 1 Кабель RS232 1 (1 м) 1 Кабель USB a-b (2 м) 1 CD (с ручным и USB драйвером) 1
