Raspberry Pi X720 UPS шляпа (18650 мощность) + безопасное отключение Пробуждение на Lan RTC

Примечание:

[Упаковочный лист]

Комплект 1: плата X720 + чехол

• 1 х X720 Плата расширения
• 1 х Монтажные винты
• 1 х USB кабель (длина: 10 см/3,93 дюйма, нужен только при использовании функции WOL)
• 2 x джемпер
• 1 х соответствующий металлический корпус для X720
• 1 х адаптер пластина A
• 1 х адаптер B
• 1 х 4 P провод подключения питания (кабель: 9 см/3,54 дюйма)
• 1 x Мощность кнопка
• 1 х Отвертка
• 1 х установка винтов

Комплект 2:X720 Плата расширения

• 1 х X720 Плата расширения
• 1 х Монтажные винты
• 1 х USB кабель (длина: 10 см/3,93 дюйма, нужен только при использовании функции WOL)
• 2 x джемпер

Комплект 3:X720 Алюминий чехол

• 1 х соответствующий металлический корпус для X720
• 1 х адаптер пластина A
• 1 х адаптер B
• 1 х 4 P провод подключения питания (кабель: 9 см/3,54 дюйма)
• 1 x Мощность кнопка
• 1 х Отвертка
• 1 х установка винтов

[X720 детали платы расширения]

• 18650 Двухсекционный литий-ионный держатель
• Поддержка отключения при зарядке.
• Может работать с одной или двумя литий-ионными аккумуляторами 18650
• Встроенный аккумулятор защита от короткого замыкания
• Интегрированная защита от тока и защита от перенапряжения
• Интегрированный Максима топлива датчик системы (чтение напряжение батареи и процент через i2c)
• Интеллектуальная автоматическая зарядка и разрядка
• Автоматическая защита отключения при низком уровне заряда батареи (напряжение <3,0 в)
• Бортовой светодиодный мигание при низком состоянии батареи (напряжение <3,0 в)
• Встроенные светодиоды показывают состояние зарядки аккумулятора и аккумуляторной батареи
• Обеспечение оболочки linux для безопасного отключения программного обеспечения (см. wiki)
• Размер печатной платы: 85 мм x 63 мм

Примечание:

• Обеспечивает непрерывную работу до 10 часов (в зависимости от типа батареи)
• 5,1 V 3000mA power Backup для даже самых сложных Pi 3 наборов ups (в некоторой степени зависит от качества и емкости вашей батареи 18650)
• Мы настоятельно рекомендуем вам использовать известный бренд и большой capicity 3,7 V 18650 литиевая батарея)
• Никогда не делайте неправильное соединение полярности при зарядке и разрядке аккумуляторов. Всегда проверьте полярность разъема аккумулятора, чтобы убедиться, что "+" к "+" и "-" к "-".

2. Интеллектуальное и безопасное управление питанием:

• Нажмите кнопку питания, чтобы включить
• Нажмите кнопку и удерживайте в течение 1-2 секунд для перезагрузки.
• Нажмите кнопку и удерживайте в течение 3-7 секунд для безопасного отключения.
• Нажмите кнопку и удерживайте в течение> 8 секунд, чтобы остановить работу.
• Поддерживает безопасное отключение и полную мощность через программное обеспечение.
• Встроенный светодиодный индикатор показывает состояние включения питания, перезагрузки и выключения.

3. Интегрированный второй 10/100 м fast ethernet:

• Поддерживает удаленное включение/Пробуждение на lan (WOL) через Изменение канала, волшебный пакет, MS wakeup frame
• Бортовой светодиодный индикатор показывает состояние индикации питания/wakeup packet

4. встроенные аппаратные часы в режиме реального времени (RTC) с резервной батареей:

• Вам больше не нужен отдельный модуль rtc, потому что мы интегрировали его.
• Предоставьте установочную script base Raspbian OS.
• Используется наиболее точный DS3231 РТК часы реального времени
• Использует аккумулятор 18650 для поддержания даты и времени-не требуется батарея добавки

5. защищены 40-контактный стековый наконечник для надстройку Панели:

• Полномочия Raspberry Pi через 40-pin header-без каких-либо дополнительных кабелей требуется
• Работает со всеми актуальные модели Raspberry Pi с помощью 40 pin header
• Управление питанием и второй ethernet могут работать без аккумулятора 18650
• Встроенный разъем постоянного тока (5,5*2,5 мм) и разъем micro-USB удобно для ввода питания
• Встроенный разъем позволяет подключать внешний выключатель питания и DIY ваш идеальный чехол
• Монтажные отверстия и стойки обеспечивают механическую стабильность сборки Raspberry Pi и X720

Обеспечивает 2 вида методов питания, только различия разъемы для зарядки

• DC 5 V 3A/via на плате micro-USB разъем
• DC 5 V 3A/через DC jack-5,5x2,5 мм порт.

• Перед зарядкой аккумуляторов вы должны прочитать эти инструкции и предупреждения о безопасности.
• Литий-полимерные и литий-ионные батареи летучие. Нечтение и следование приведенным ниже инструкциям могут привести к пожару, телесным повреждениям и повреждениям при предъявлении или неправильном использовании.
• Никогда не делайте неправильное соединение полярности при зарядке и разрядке аккумуляторов. Всегда проверьте полярность разъема аккумулятора, чтобы убедиться, что "+" к "+" и "-" к "-".
• Не смешивайте и не используйте старые батареи и новые батареи или батареи с различными фирменными именами.
• Литиевые батареи имеют срок службы, пожалуйста, замените старую батарею на новую, когда она достигает срока службы или когда ей будет два года, в зависимости от того, что происходит в первую очередь.
• При зарядке аккумуляторной батареи, пожалуйста, положите батарею в огненный прочный контейнер. Пожалуйста, не оставляйте X720 на деревянном материале или ковре и без внимания.
• Необходимо держать X720 подальше от детей.

• Руководство пользователя и более подробную информацию, пожалуйста, обратитесь к нашей вики:Raspberrypiwiki.com/index.php/X720

"Подключи и работай": чтобы пользоваться устройством

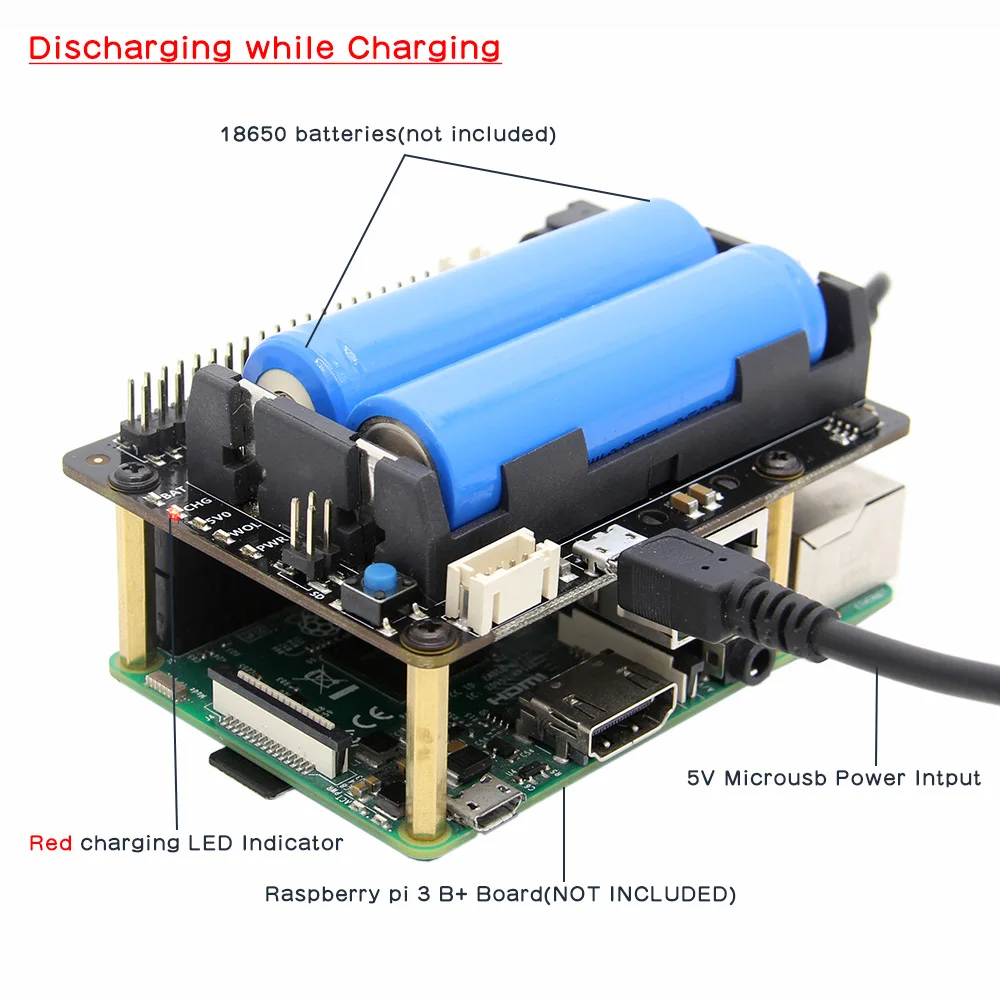

Зарядка:

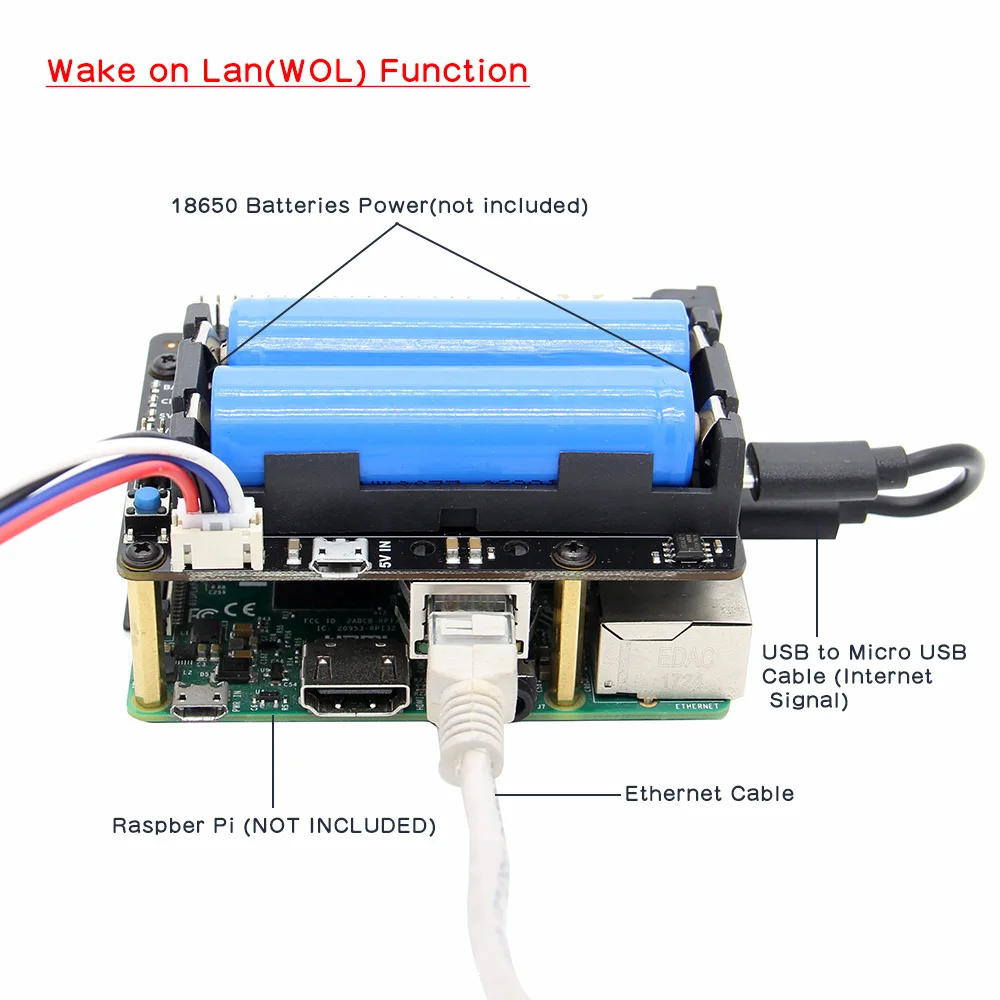

Технологии Wake-On-Lan:

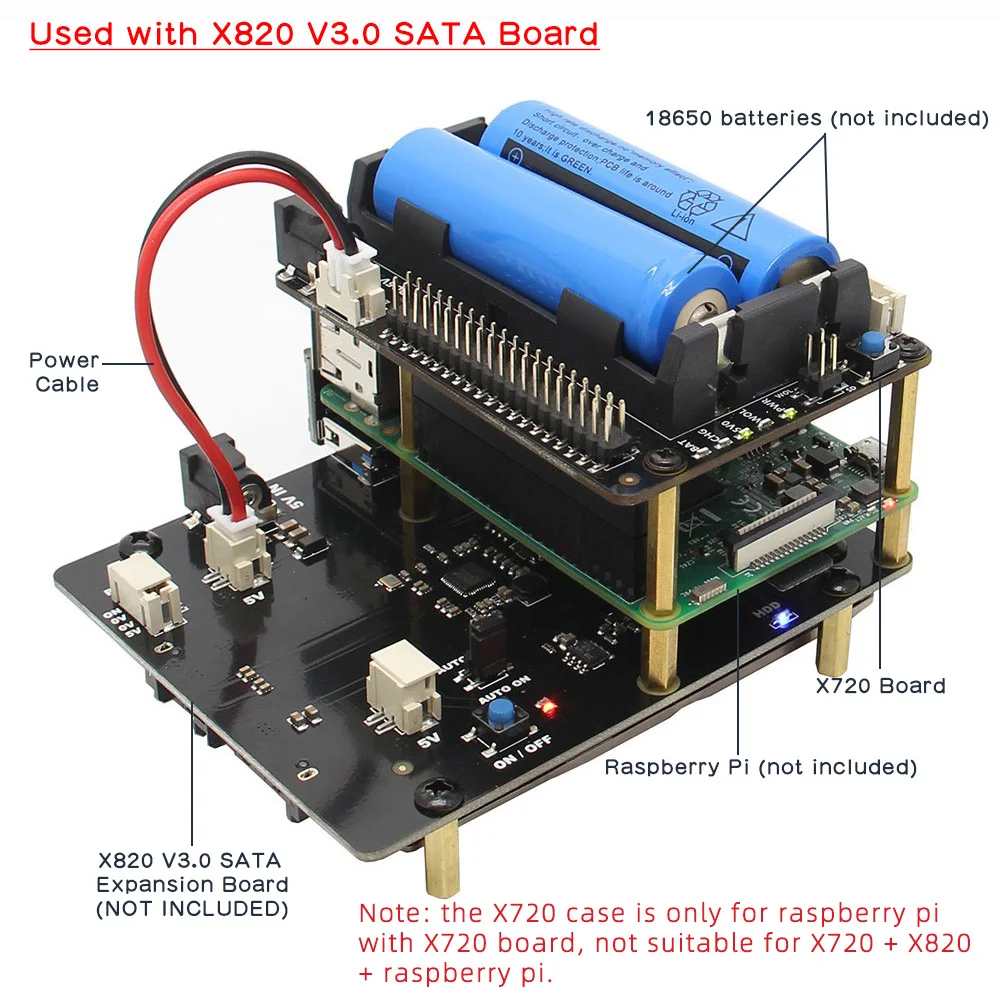

Б/у с X820 платы:

• Пожалуйста, обратитесь к нашей вики:Www.raspberrypiwiki.com/index.php/X720

[Часто задаваемые вопросы]

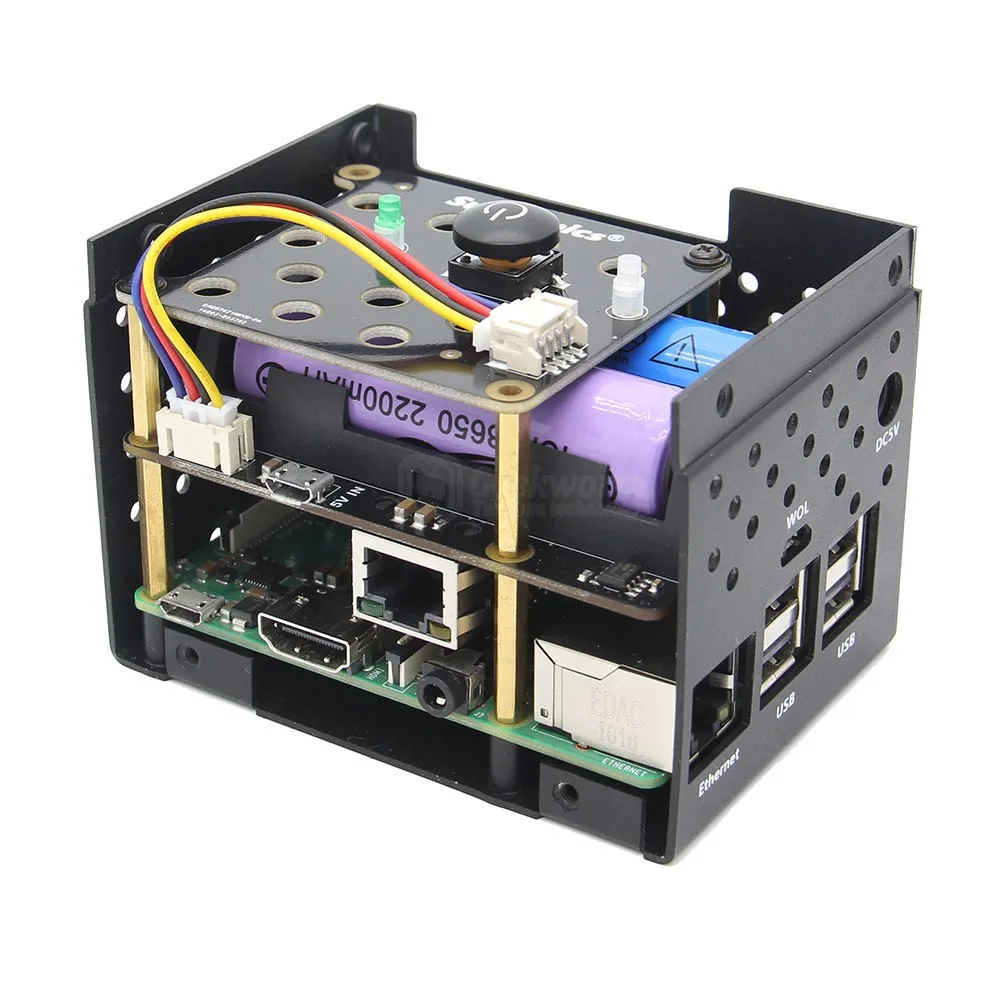

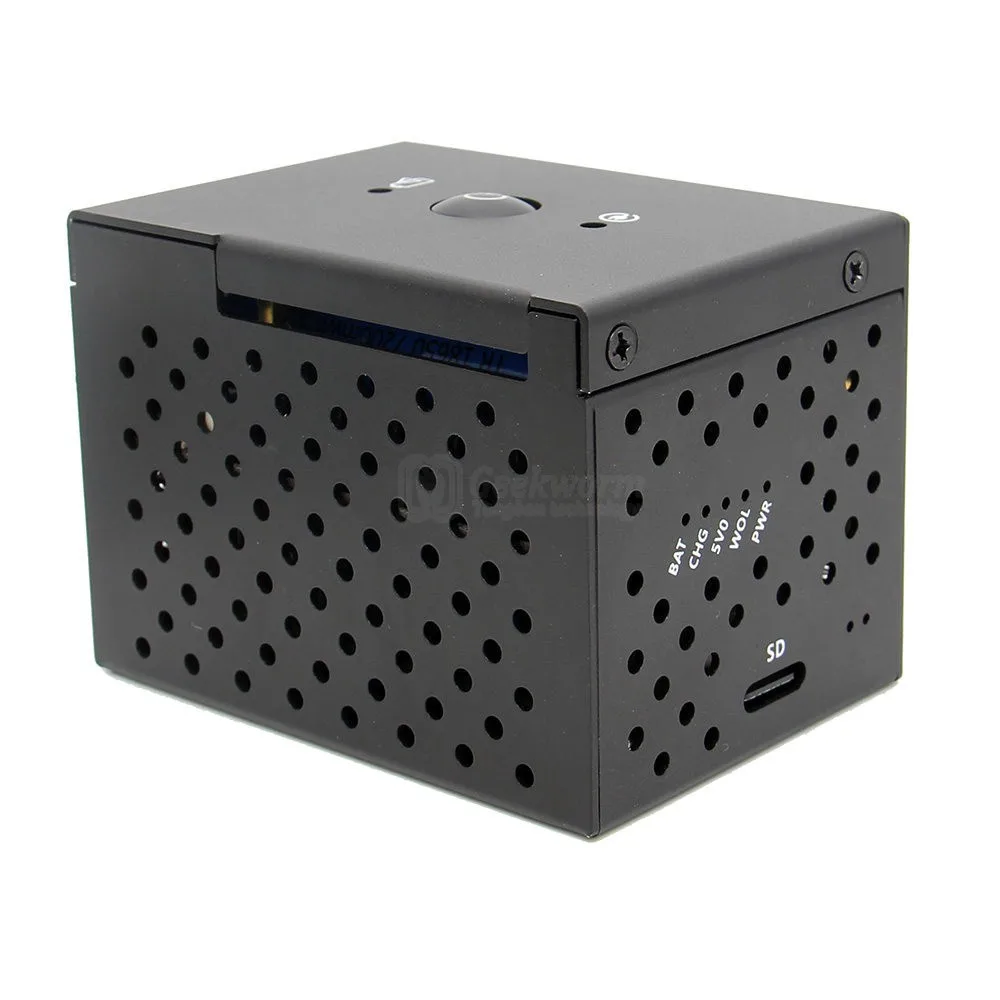

[X720-A1 детали корпуса]

• Ультра-компактный алюминиевый корпус
• Все порты и слоты корпуса могут совпадать с Raspberry Pi и X720 идеально
• Выхлопные отверстия поверхность может достигать идеальное рассеивание тепла
• Оснащен большим переключателем питания
• Все индикаторы состояния все еще видны
• Легко изменить Raspberry Pi OS sd-карту-не нужно открывать чехол
• В комплект входит контрольная плата GPIO-делает соединительные провода к Raspberry Pi GPIO невероятно простыми
• Сгруппированы GPIO булавки в категориях, таких как I2C, ввода-вывода, UART, SPI, и мощность

Примечание:Руководство пользователя и более подробную информацию см. в Вики:Www.raspberrypiwiki.com/index.php/X720_Case
