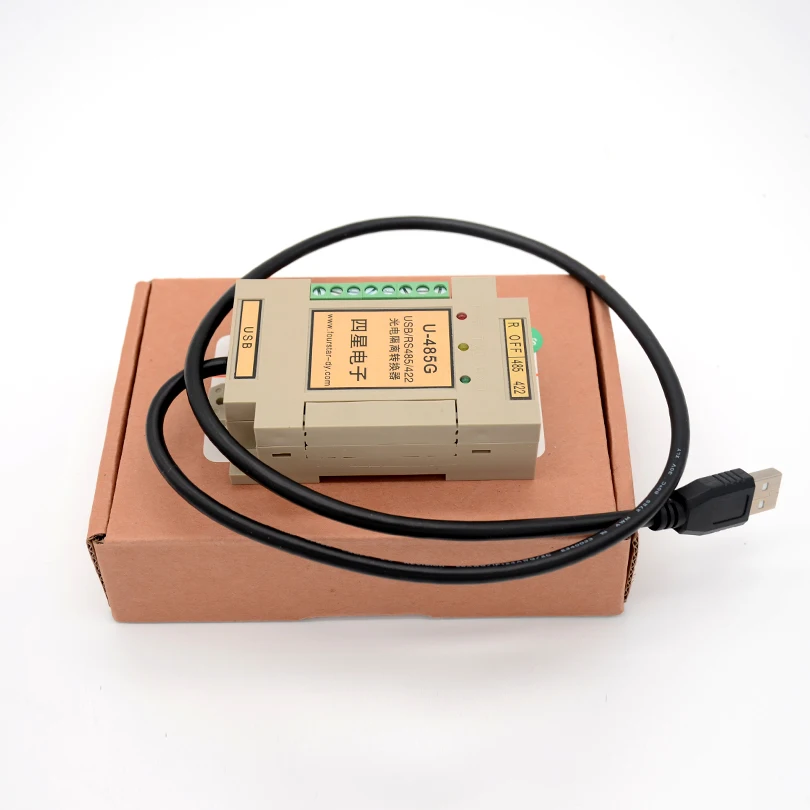

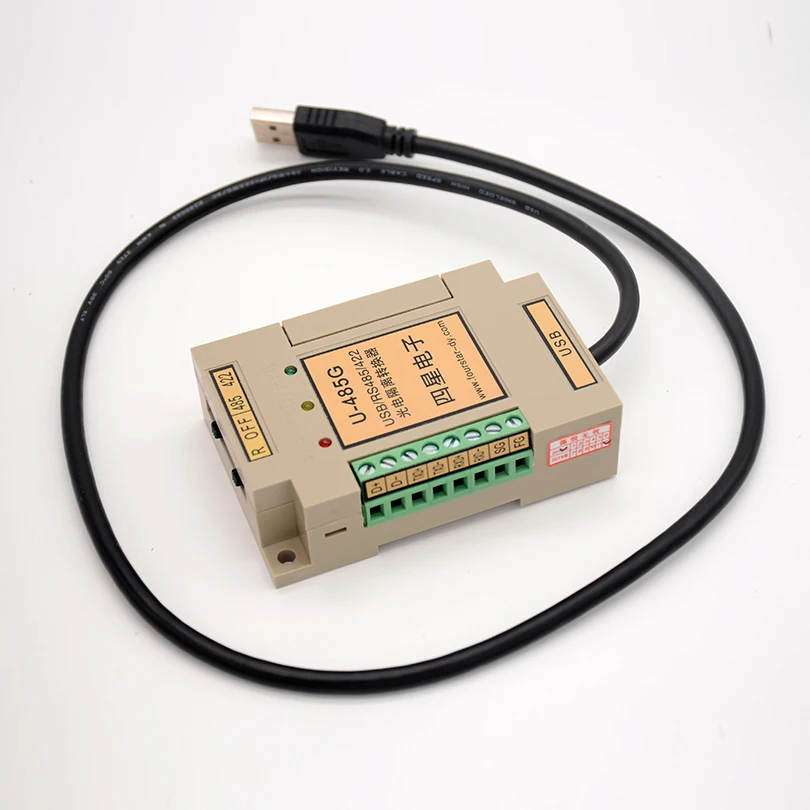

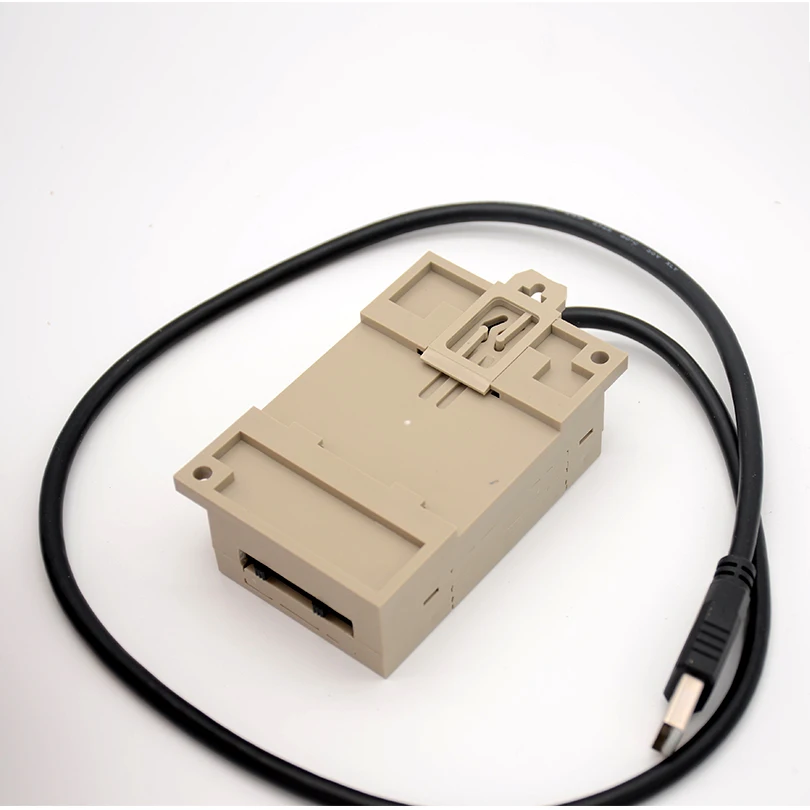

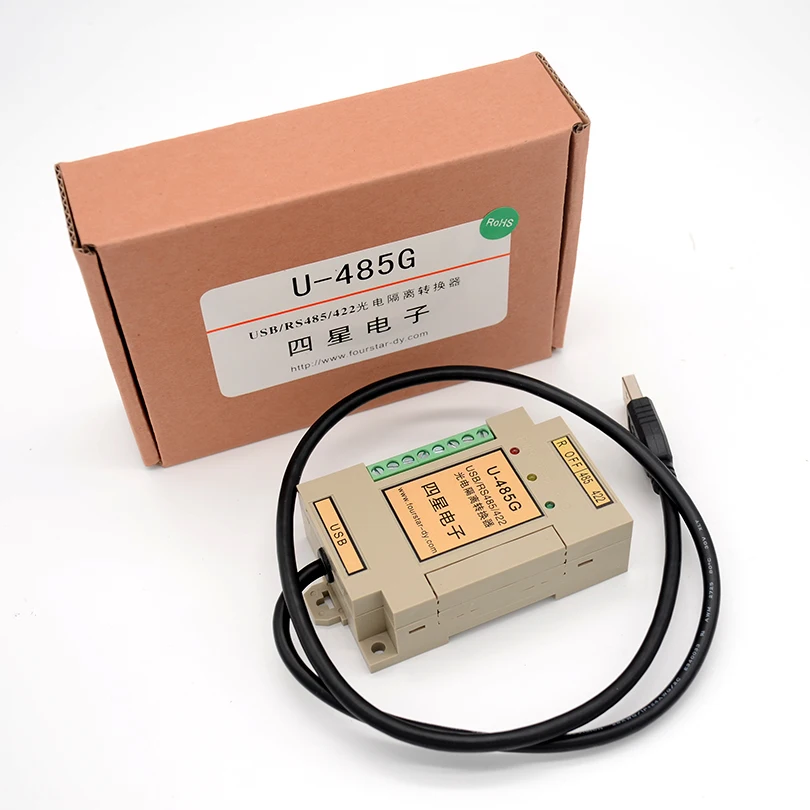

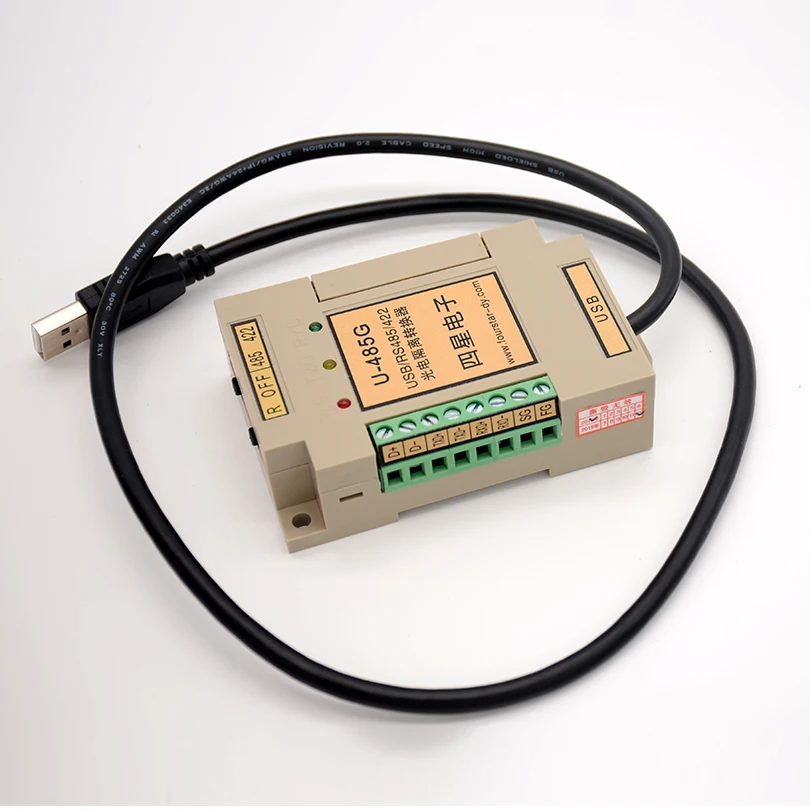

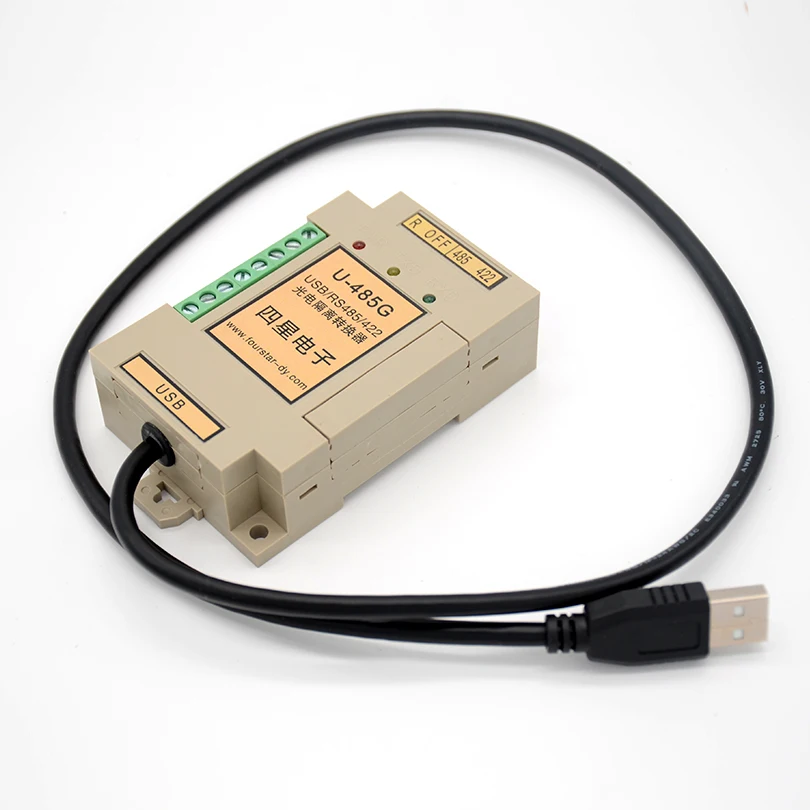

USB к RS485/422 оптический изоляционный преобразователь полный дуплекс

USB к RS485/422 оптический изоляционный преобразователь полный дуплекс

Руководство пользователя для U-485G USB-RS485/422 высокоскоростных светоизолированных преобразователей

U-485G заключается в реализации преобразования связи от USB к RS485 и RS422. Источник питания продукта от usb-порта. Есть изолированные модули питания постоянного/постоянного тока и высокоскоростной оптический диполюс в продукте, чтобы соответственно реализовать изоляцию мощности и сигнала. Используйте уникальный метод автоматической отправки и получения конвертации с нулевой задержкой и адаптивный метод скорости передачи данных. Plug-and-play, подходит для всех программ, и приемопередатчик позволяет управлять. И в условиях высокой устойчивости, когда данные не отправляются. Поддержка Многоточечной Связи, которая отличается от других аналогичных дешевых продуктов на рынке. В изделии имеется Встроенная Антистатическая система защиты от молнии. Уникально с питанием и сигнальным индикатором отправки/приема, форма является промышленной структурой стандартной установки рельсов.

Особенности и технологический индекс:

1, применяется ко всем портам USB на ПК. Поддержка U-485G операционной системы: Windows 98 \ ME \ 2000 \ XP 2. Питание от usb-порта, отсутствие внешнего питания, ток <50 мА 3. Выход-четырехпроводный полнодуплексный интерфейс RS422 и полудуплексный интерфейс второго ряда RS485. 4. Оптическое напряжение изоляции: 1000 В постоянного тока (до 3000 В постоянного тока, должно быть заявлено при оформлении заказа) 5. Используйте экранированную витую пару, площадь секций которой составляет более 0,5 мм2 в качестве линий связи 6, самое большое расстояние связи составляет 3000 метров (4800 bps), 2000 m (9600 bps) 7. Веб-сайт группы составляет не менее 32 баллов. Для большинства точек сайта группы зависит от входного сопротивления RS485. 8, скорость связи 300 bps ~ 1 Мбит/с, стандартная скорость передачи данных 9, Поддержка UART формат данных: бит данных: 7-8, стоп-бит: 1, 2, проверка-бит: нечетный/четный/без паритета 10, подавление переходного напряжения, может выдерживать переходное перенапряжение, мощность которого составляет до 400 Вт, электростатический разряд и удар освещения 11, установка: Установка стандартного рельса 35 мм и отверстия для болтов 12, Рабочая температура:-20 ~ 70 ℃ 13, Размеры: 85 × 55 × 25

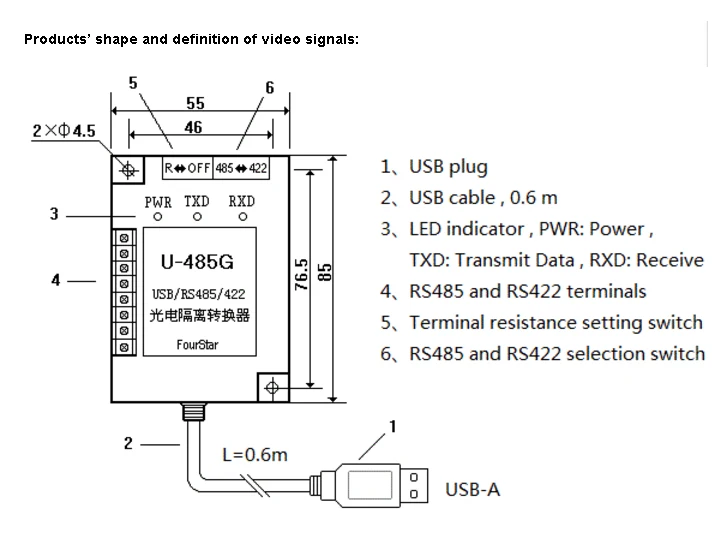

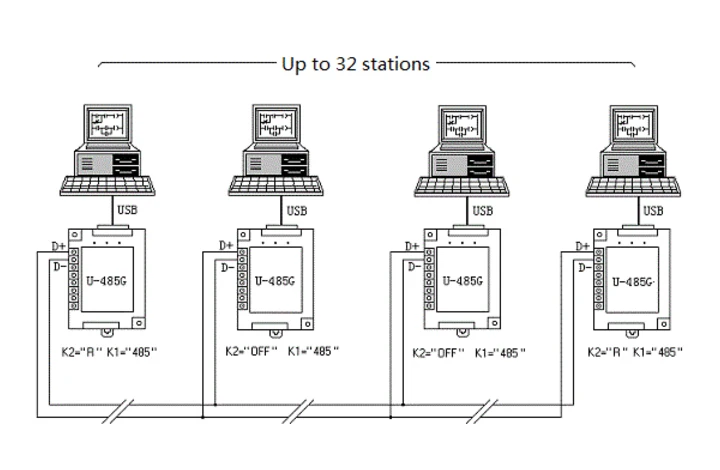

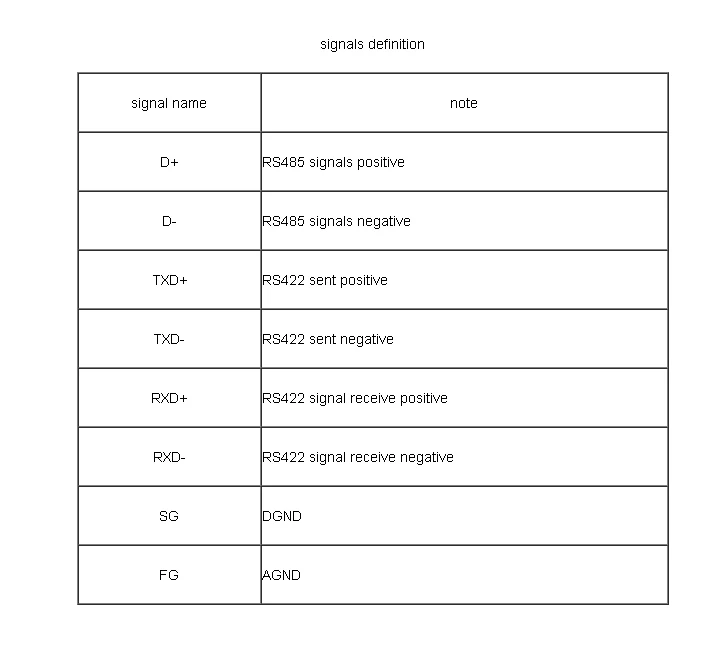

U-485G способ установки драйвера: Драйвер конвертеров интерфейса U-485G прост в установке. Подключите конвертер к интерфейсу USB, система предложит открыть новое оборудование, в соответствии с dialog, добавить CD-ROM к диску, а затем закончить настройку с подсказками на следующем шаге. После завершения установки в Windows «Пуск Меню» \ настройки \ панель управления \ система \ hardware \ Device Manager». На экране будет отображаться свойство и другая информация о новых COM-портах. Этот новый com-порт является com-портом, который U-485G сопоставлен с компьютером, просто выберите порт в программном обеспечении связи, когда вам нужно. Применение продукции: U-485G используется для связи «точка-точка» и Многоточечной Связи. За исключением подключения нескольких других интерфейсов RS485/422, он также может создавать до 32 USB интерфейсов RS485 или RS422 коммуникационной сети, его диапазон связи составляет до 3 км (4800bps) 2 км (9600bps). Адреса каждого узла определяются внутренними процедурами оборудования. При использовании экранированной витой пары Подключите Щит к терминалу FG. 1, вторая линия полудуплексная RS485 коммуникационная сеть: Поверните переключатель выбора RS485 и RS422 K1 преобразователей U-485G в «485», переключатель настройки сопротивления терминала K2 на U-485G сетевого терминала и инициализации терминала в «R», настройка сопротивления клеммы Переключатель K2 на других FS-485G сети, чтобы «выключить».

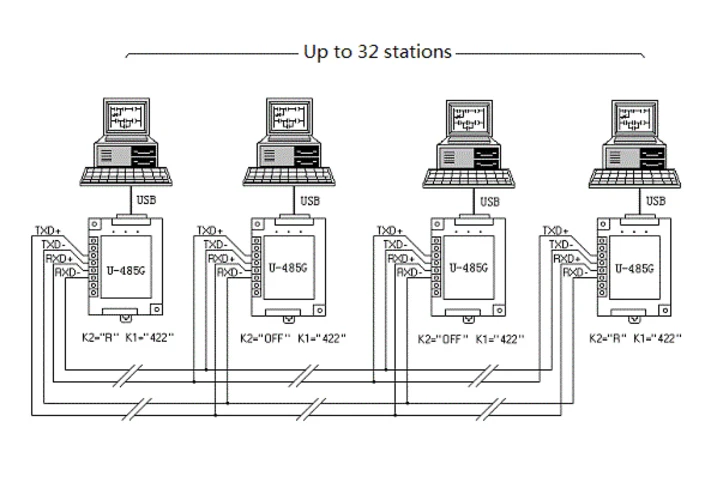

2, 4-проводная полнодуплексная RS422 коммуникационная сеть Поверните переключатель выбора RS485 и RS422 K1 преобразователей U-485G в «422», переключатель настройки сопротивления терминала K2 onU-485G сетевого терминала и инициализации терминала в «R», настройка сопротивления клеммы Переключатель K2 на других FS-485G сети, чтобы «выключить».

Примечание:

1. Экранированная витая пара. В качестве линий связи следует использовать площадь поперечного сечения более 0,5 мм2 и сопротивление 120 Ом, 2, чтобы предотвратить общее напряжение режима интерфейса RS485/422, выходящее за пределы допустимого диапазона, ведьма повлияет на надежность связи или даже на повреждение интерфейсов, вы можете использовать провод с низким сопротивлением, площадь поперечного сечения которого составляет 1 мм2 для подключения сигнального заземления «SG» Каждого FS-485G, чтобы удалить разность земного потенциала каждого узла в сети .. 3, длина кабеля от каждого FS-485G до шины (расширение) не более 15 м, в противном случае это вызовет эхо и повлияет на нормальную связь системы. Лучшая схема-параллельное соединение FS-485G непосредственно к шине RS485/422, 4. Для настройки сопротивления клеммы роль сопротивления клеммы заключается в устранении искажений формы волны, вызванных отражением сигнала в линии связи. Поверните переключатель настройки выходного резистора K2 witch на FS-485G терминала линии связи и инициируйте терминал к «R» (Подключите сопротивление клеммы 120 Ом), переключатель настройки сопротивления клеммы K2 других FS-485G «выключить» (сопротивление клеммы недопустимо). 5. При подключении FS-485G и других устройств RS485/422, пожалуйста, Подсоедините 120 европейских терминалов сопротивления и два 1 K выдвижной и выдвижной сопротивления в приемном терминале конечного оборудования RS485/422, как показано ниже:

Сопротивление 120 Ω на изображении является терминальным сопротивлением. Они предназначены для предотвращения отражения сигнала в линии. Резисторы 1 K-это резистор уровня-тяга и резистор уровня-вытягивания соответственно. Его роль заключается в том, чтобы убедиться, что линия является логической «1», когда линия находится в режиме досуга, так что биты данных перестают работать, чтобы предотвратить ошибку при приеме. 6. Когда процедуры связи находятся в полнодуплексном режиме, можно использовать только четырехпроводное полнодуплексное соединение RS422. Когда процедуры связи используют полудуплексный способ, можно использовать двухдуплексное соединение rs485или четырехпроводное полнодуплексное соединение RS422. Адреса каждого узла определяются внутренними процедурами оборудования. 7. Не может расширить usb-кабель. 8. Приложение: CD-ROM драйверы с продуктом.
