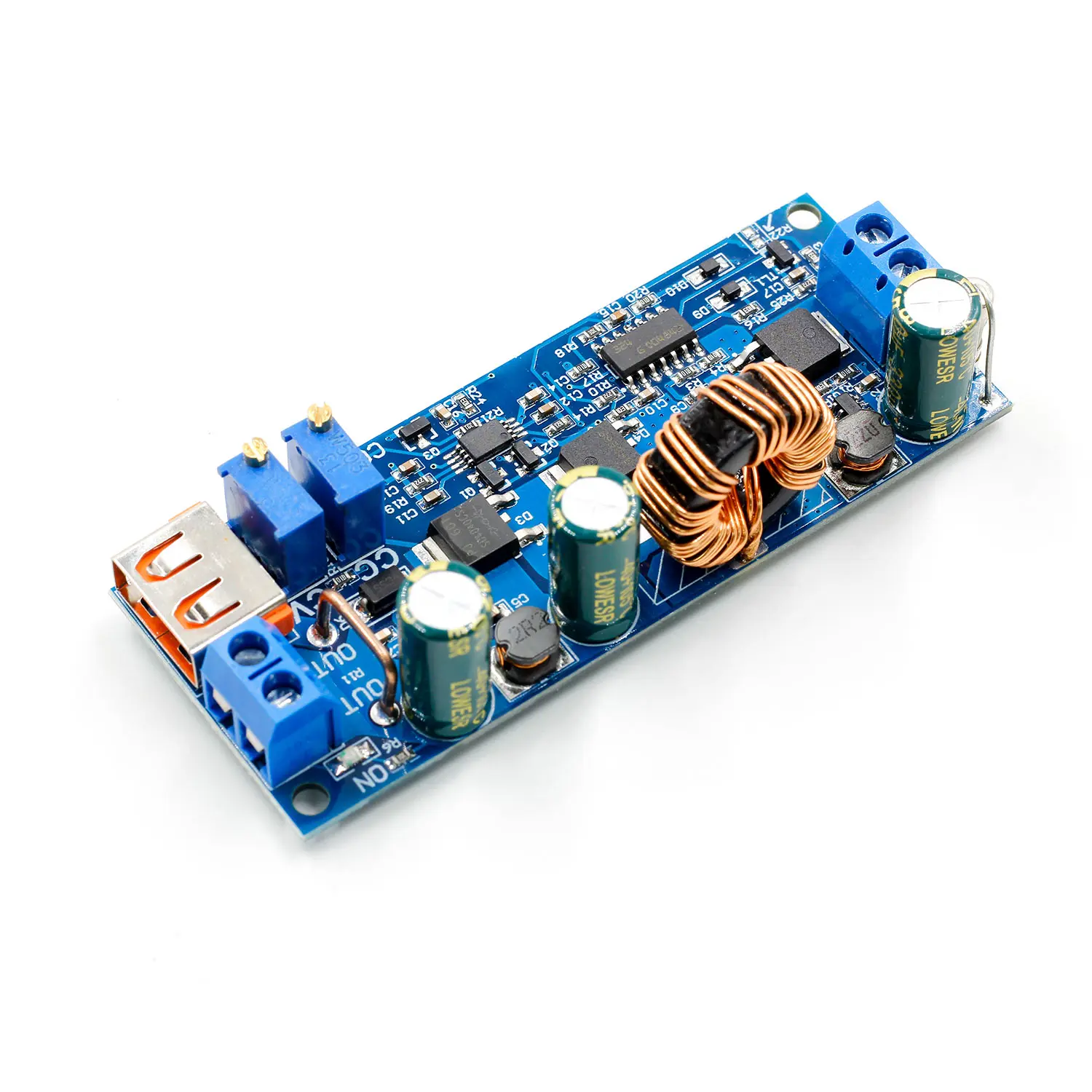

DC 2V 24V до 3V 30V 80W USB Повышающий Модуль питания Регулируемый преобразователь

DC 2V 24V до 3V 30V 80W USB Повышающий Модуль питания Регулируемый преобразователь

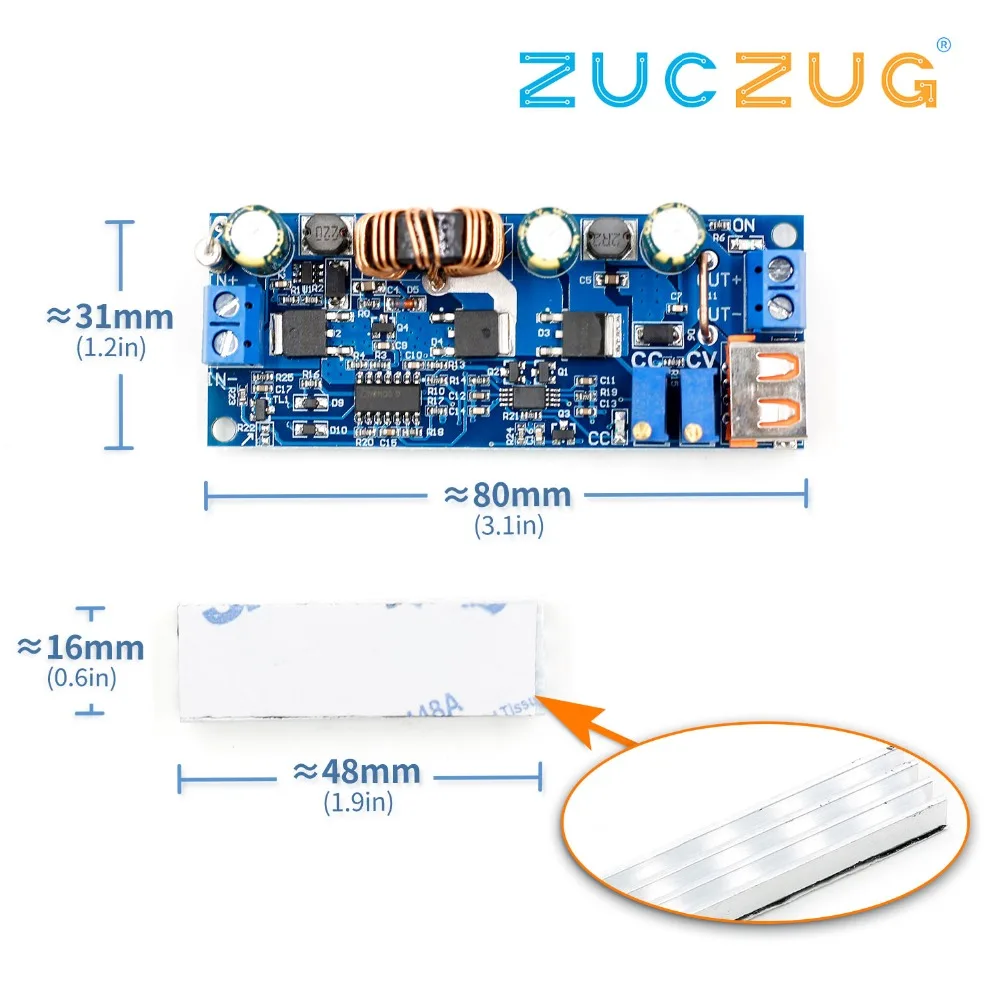

Особенности: Ультра низкое входное напряжение Высокая Выходная мощность тока Поддержка защиты от обратного потока Поддержка защиты от перегрузки по току Поддержка защиты от низкого напряжения Поддержка защиты от обратного хода Поддержка режима зарядки Двухступенчатая фильтрация низкой пульсации Поддержка индикатора рабочего состояния   Параметры: Название продукта: ZK-S4 4A Повышающий Модуль питания Номер товара: ZK-S4 Рабочее напряжение: DC 2,0 V-24,0 V Выходное напряжение: DC 3,0 V-30,0 V Входной ток: 15А (макс.) Выходной ток: 4A(4A нужен радиатор; 3A стабильный в течение длительного времени) Выходная мощность: 80 Вт (макс. 45 Вт при 3,7 В; 80 Вт при 12 В) Эффективность преобразования: 93% Защита от низкого напряжения: Да (по умолчанию 2 В) Защита от обратного потока n: Да Защита от обратного хода: Да (MOS) Диапазон рабочих температур:-20 ℃ ~ 85 ℃ Диапазон рабочей влажности: 0%-95% RH Размер: 80*31 мм Размер теплоотвода: 48*16 мм   Потенциометр/светодиодный Введение: CV потенциометр: Регулировка выходного напряжения. Увеличение выходного напряжения при вращении по часовой стрелке. Потенциометр CC: Регулировка выходного тока. Увеличение выходного тока при вращении по часовой стрелке. Светодиодный индикатор CC: Красный светодиодный индикатор. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает установленного тока и индикатор постоянного тока CC включается. Светодиодный индикатор: зеленый светодиодный индикатор выходного напряжения.   Защитная функция: Защита от пониженного напряжения: по умолчанию напряжение защиты от пониженного напряжения составляет 2 В. Пользователь может изменить резистор R22 в соответствии с формулой R22 = 12500/(U-0.75V) и сбросить значение защиты под напряжением. Защита от низкого напряжения. Е. g Установите значение защиты под напряжением до 3 В. Поэтому R22 должен установить резистор 5,6 K. Отрегулируйте выходной ток: поверните потенциометр CC против часовой стрелки более 20 поворотов перед подключением источника питания. Затем включите питание. Затем поверните потенциометр CC по часовой стрелке, чтобы увеличить выходной ток.   Использование шагов: Как обычный понижающий модуль питания: Подключение правого входного напряжения на входном терминале; Настройте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току. Тестирование и использование (E.g: modullersquos Максимальный выходной ток составляет 2А, если дисплей 2А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 2А. В противном случае светодиодный индикатор выключен.) Выходное напряжение будет уменьшаться из-за тока выборочного резистора на выходе. Чем выше ток, тем выше напряжение.   Как зарядное устройство: Топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостаточным напряжением и зарядным устройством очень велика. Вызывает чрезмерный ток зарядки даже повреждает батарею. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключиться обратно на постоянное напряжение зарядки. Убедитесь, что плавающее напряжение заряда и ток заряда для аккумулятора. Если параметр литиевого аккумулятора составляет 3,7 В/2200 мАч, то напряжение поплавкового заряда составляет 4,2 В, а максимальный зарядный ток-1С, что составляет 2200ма. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров). Измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает требуемого напряжения с плавающей зарядкой. (При зарядке литиевой батареи 3,7 В Отрегулируйте выходное напряжение до 4,2 В) Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока зарядки. Подключите аккумулятор к выходному терминалу и начните зарядку. Светодиодный драйвер постоянного тока высокой мощности: Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. Подключите правильное входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров). Испытательное выходное напряжение мультиметром на выходном терминале и настроить потенциометр CV для установки выходного напряжения до максимального рабочего напряжения LEDrsquos. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный током. Подключите светодиодный индикатор и проверьте.   Примечание: Это Повышающий Модуль питания, поэтому выходное напряжение должно быть больше, чем входное напряжение. В противном случае оно не будет работать нормально. Выход USB не фиксируется на 5 В, может быть 1 В ~ 24 В. Поэтому, пожалуйста, будьте внимательны при использовании USB! Пожалуйста, поверните потенциометр CV против часовой стрелки более 20 поворотов, если нет выходного напряжения. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. RsquoIN-rsquo и lsquoOUT-rsquo не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки. Пожалуйста, понижайте выходную мощность, если модуль горячий.   Применение: Обычный источник питания; Зарядное устройство для аккумулятора; Светодиодный источник питания; Дисплей напряжения прибора; Измерительный прибор; Испытание цепи; Преобразование мощности.   Посылка: 1 шт. ZK-S4 4A Повышающий Модуль питания; 1 шт. радиатор;
