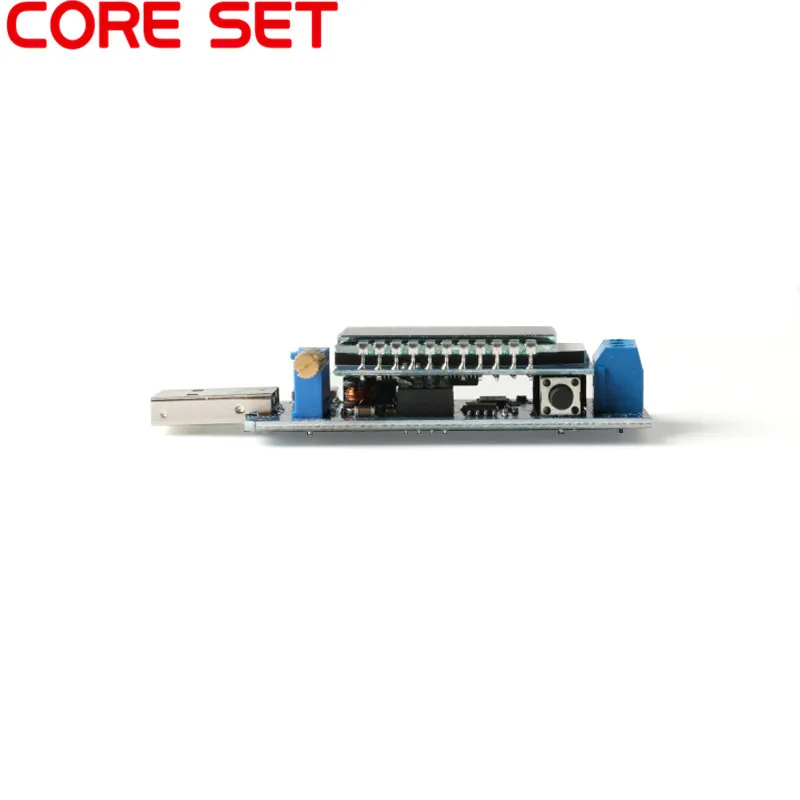

USB повышающий/уменьшающий модуль питания с ЖК дисплеем от 5 в до 3 В/9 В/12 В

USB повышающий/уменьшающий модуль питания с ЖК дисплеем от 5 в до 3 В/9 В/12 В

1. Описание:

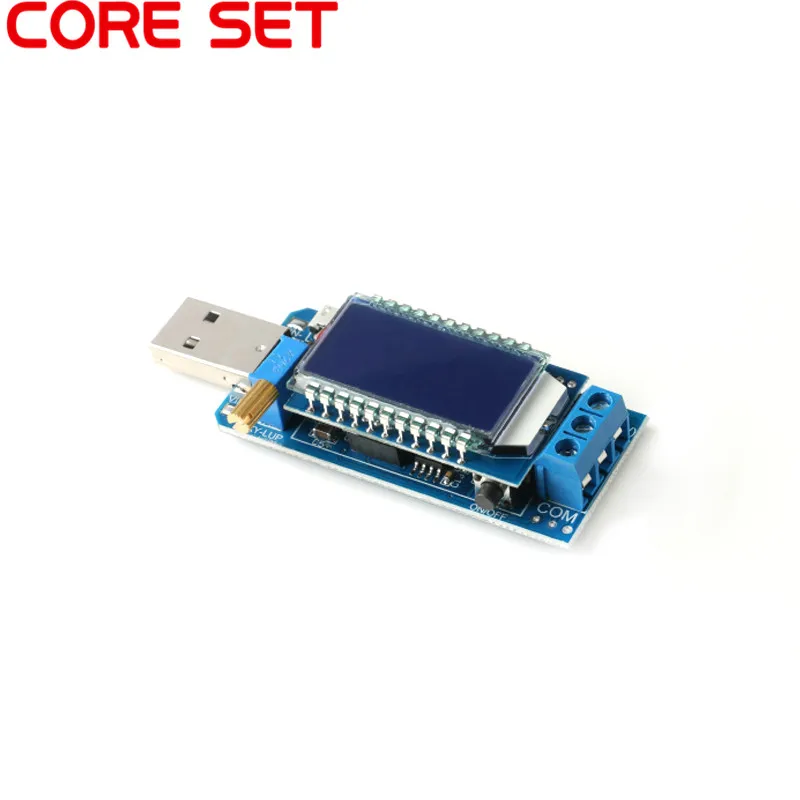

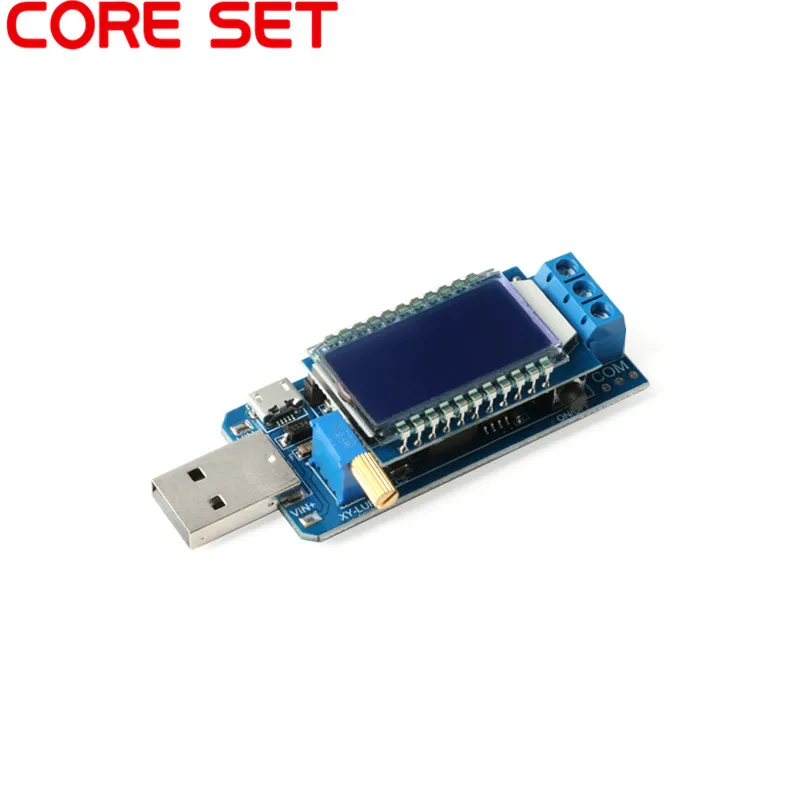

XY-LUP-это инструмент со встроенным Повышающий Модуль источника питания и многофункциональный амперметр напряжения.
В режиме «per' work» он может использоваться как Повышающий Модуль источника питания. Он может преобразовать в DC 3,5 V ~ 12V DC/DC 1,2 V ~ 24V и мощность составляет около 2 Вт ~ 3 Вт.
В режиме работы «vah» он может использоваться в качестве многофункционального амперметра напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разрядки.
Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания путешествий инженеров и т. д.


2. Особенности:

1>. Двойная операционная система

2>. Поддержка выходной мощности

3>. Поддержка функции тестирования питания

4> Поддержка защиты от превышения мощности

5>. ЖК-дисплей высокой четкости

6>. Автоматическая калибровка

7>. Одновременный мультипараметрический дисплей

8>. Поддержка режима энергосбережения

9>. Три способа ввода напряжения

10>. Поддержка калибровки напряжения и тока



3. Параметры:

1>. Название продукта: XY-LUP повышающий понижающий преобразователь Вольтметр Амперметр;

2>. Модель: XY-LUP;

3>. Работа Напряжение: DC 3,5 V-12V;

4>. Выходное напряжение: DC 1,2 V-24V;

5>. Выходная мощность: 3 Вт (макс.);

Максимальная выходная мощность в течение 2 Вт в тех случаях, когда выход DC 1,2 V ~ 2V;

Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В;

Максимальная выходная мощность в 2,5 Вт в тех случаях, когда выход DC 20V ~ 24V;

6>. Точность выходного напряжения: +/-0.5%

7>. Точность выходного напряжения: +/-1%

8>. Диапазон измерения напряжения: постоянный ток 0 ~ 35 в

9>. Диапазон измерения тока: 0 ~ 3A

10>. Диапазон измерения мощности: 0 ~ 110 Вт

11>. Диапазон емкости батареи: 0 ~ 9999Ah

12>. Время разрядки: 0 ~ 100 часов

13>. Рабочая температура:-40 ℃ ~ 85 ℃;

14> Рабочая влажность: 0% ~ 95% относительной влажности;

15>. Размер: 77*33*16 мм;



4. Переключение режима:

1>. По умолчанию используется режим выходной мощности;

2>. Удерживайте кнопку «Вкл/Выкл» для переключения режима;

3>. При удалении питания модуль может запоминать текущий режим работы. Работа по умолчанию будет одинаковым режимом при включении в следующий раз.



5. Режим выходной мощности:

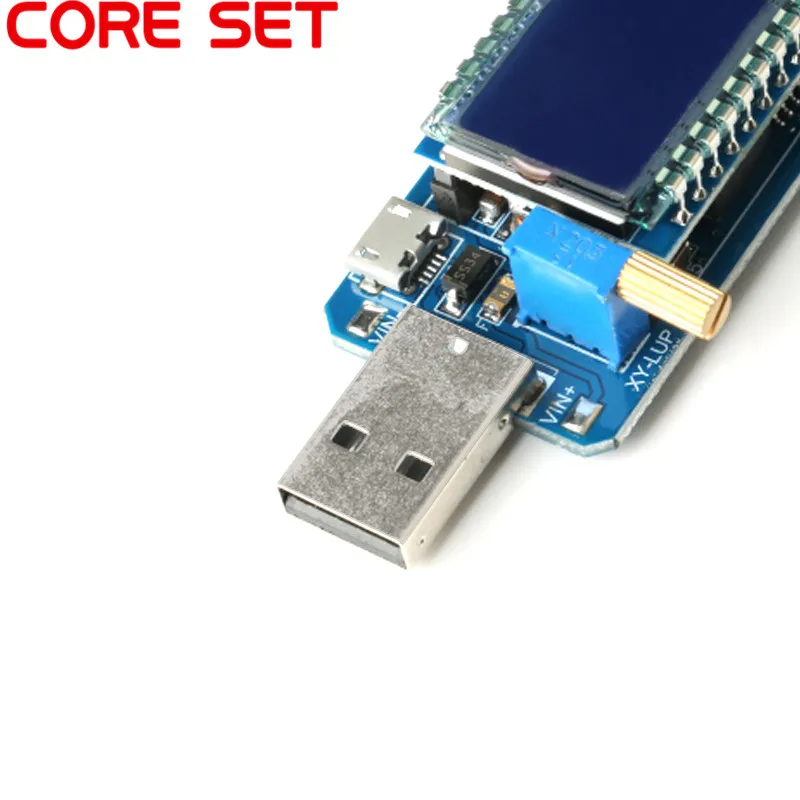

1>. Вход от стандартного разъема USB, гнездо Micro USB и «VIN +/VIN-»;

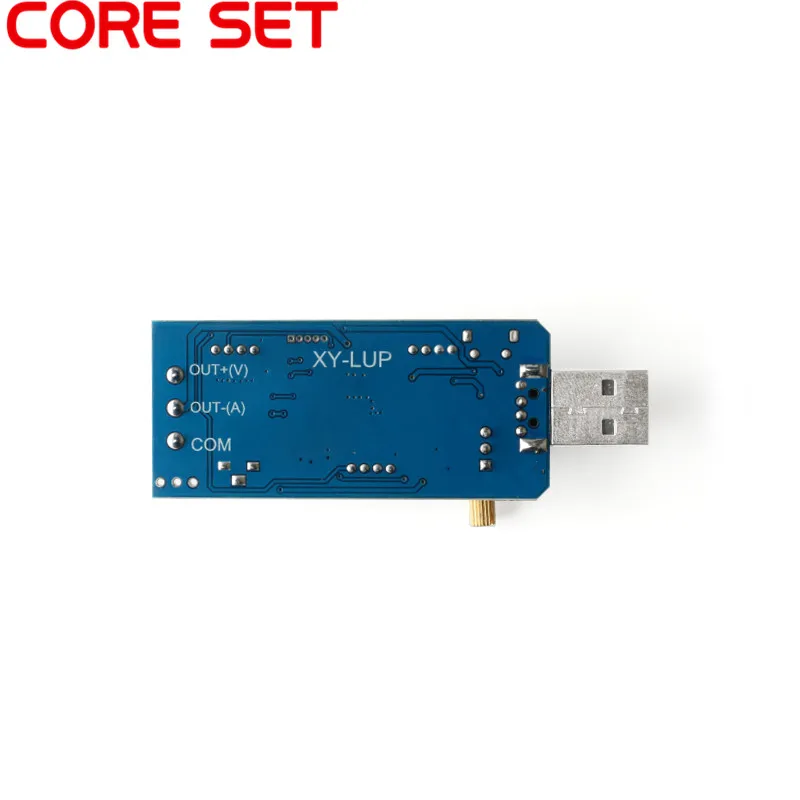

2>. Выход из 'OUT + 'и 'OUT-'. Терминал 'COM' не может использоваться в каждом режиме.

3>. Поверните потенциометр для регулировки выходного напряжения;

4>. При работе в одном режиме имеется символ 'выход';

5>. Терминал 'COM' недоступен в каждом режиме;

6>. Короткое нажатие кнопки «Вкл/Выкл» для включения или выключения выходного напряжения. В это время экран будет отображать 0 В.

7>. Удерживайте кнопку «Вкл/Выкл» в течение 2 секунд, чтобы переключить отображение выходного тока или выходной мощности на второй линии.

8>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение.

9>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы в или в час.

10>. Модуль поддерживает защиту от превышения мощности. Если Номинальная мощность превышена, модуль автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OPP» и вспышку.

11>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.



6. Режим мультифункционального счетчика VAH:

1>. Рабочее напряжение модуля: стандартная розетка USB, гнездо Micro USB и «VIN +/VIN-» используются для обеспечения рабочего напряжения от модуля.

2>. Измерительное напряжение: клеммы «В» и «К» используются для измерения напряжения измеряемого устройства.

3>. Измерительный ток: «А» и «К» терминалы используются для измерения тока измеренного устройства.

4>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения измеренного напряжения устройства, тока, мощности, времени. А также может измерять емкость аккумулятора, время разрядки батареи при подключении аккумулятора.

5>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение.

6>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы на или на VAH.

7>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода.

8>. Потенциометр недоступен в режиме VAH.



7. Калибровка напряжения/тока:

1>. Калибровка напряжения: удерживайте кнопку «Вкл/Выкл» перед включением, затем включите и отпустите кнопку. Автоматически введите режим калибровки через 5 секунд. Дисплей напряжения будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Диапазон регулировки-0,2 V ~ 0,2 V. Введите текущий режим калибровки в том случае, если держать нажмите кнопку в течение 2 секунд.

2>. Калибровка тока: Введите режим калибровки тока, если удерживайте нажатой кнопку в течение 2 секунд после калибровки напряжения. Текущий дисплей будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Диапазон регулировки-0.02A ~ 0.02A. Автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд.

3>. Пользователю необходимо повторять коррекцию несколько раз. Если значение напряжения (ток поправку на возможные погрешности превышает 0,2 V(0.02A).

4>. Например: изменение 12V постоянного тока до 12,5 V:

4,1>. Первая Калибровка: изменить 12 В на 12,2 В

4,2>. Вторая Калибровка: изменить 12,2 В на 12,4 в

4,3>. В-третьих Калибровка: изменение 12,4 V до 12,5 V



8. Используйте шаги:

1>. Подключение к источнику питания от входного терминала;

2>. Установите режим работы, удерживая нажатой кнопку «Вкл/Выкл» в течение 10 секунд;

3>. Подключите нагрузку или напряжение устройства;

4>. Поверните горшок
