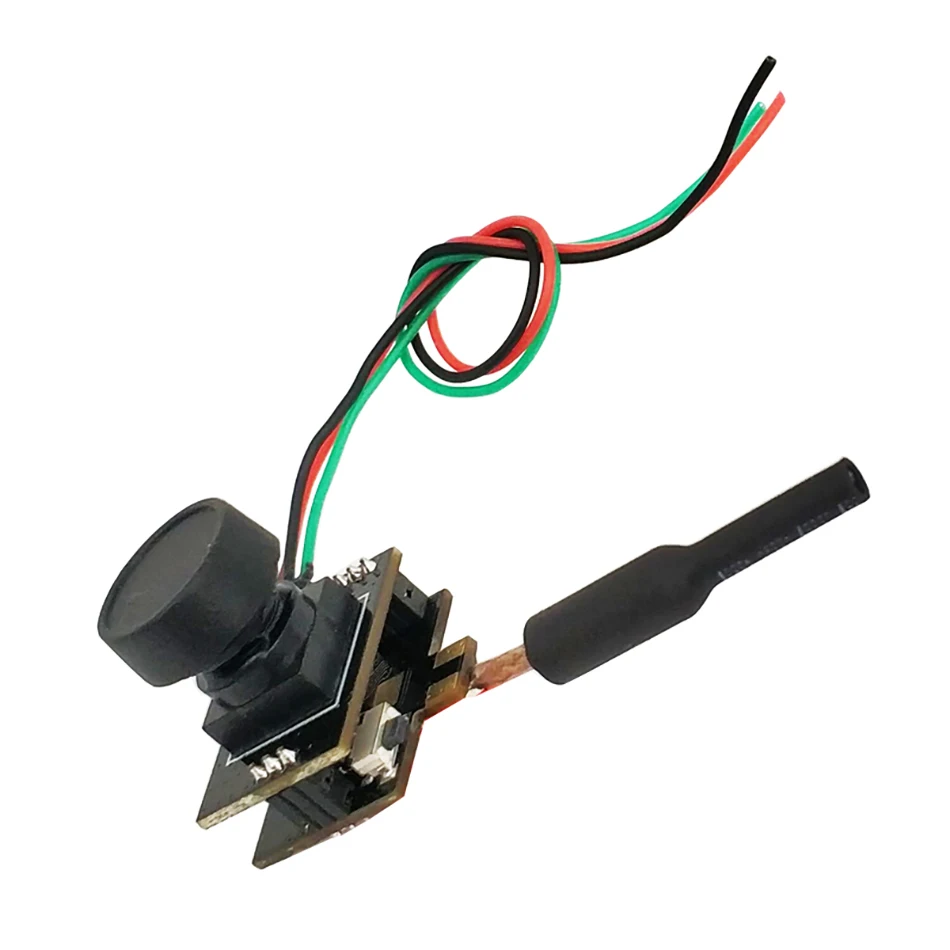

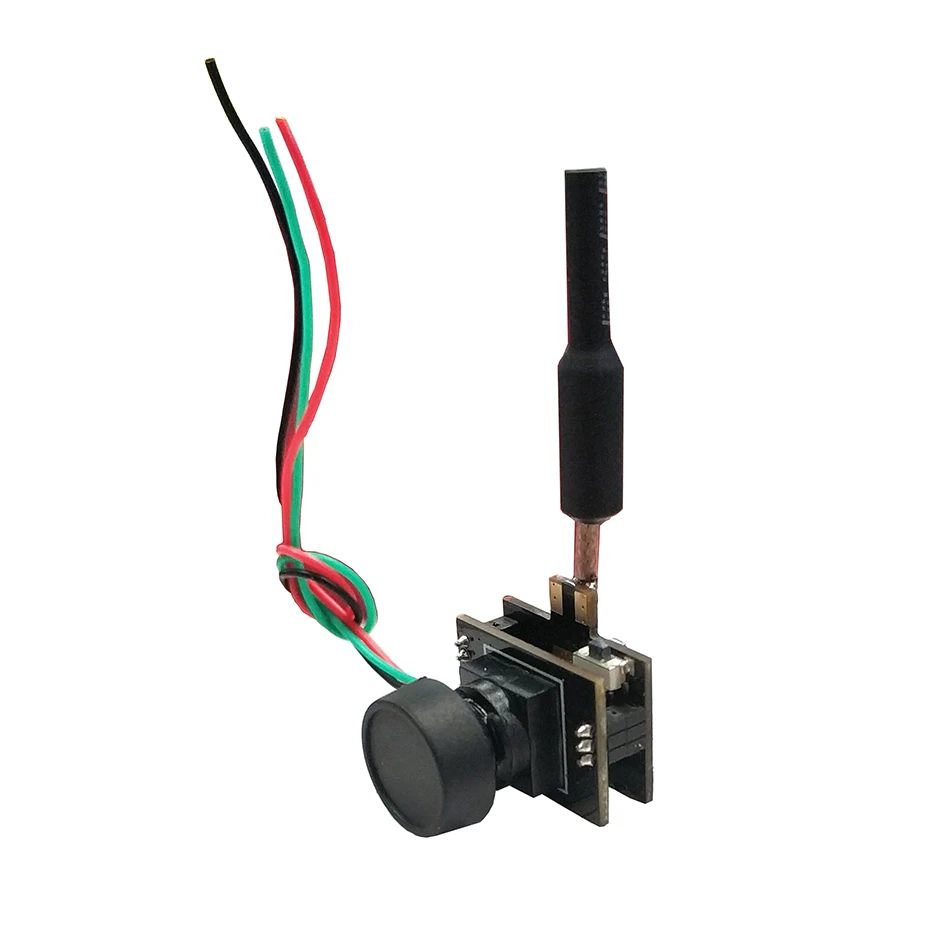

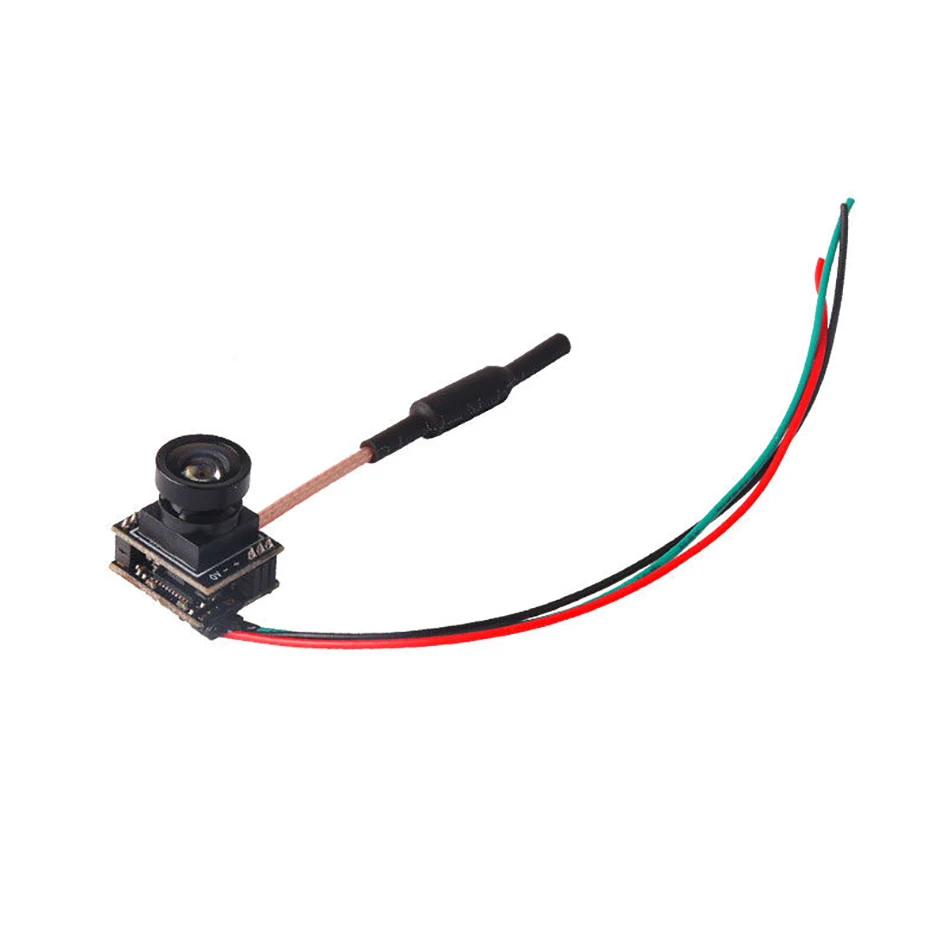

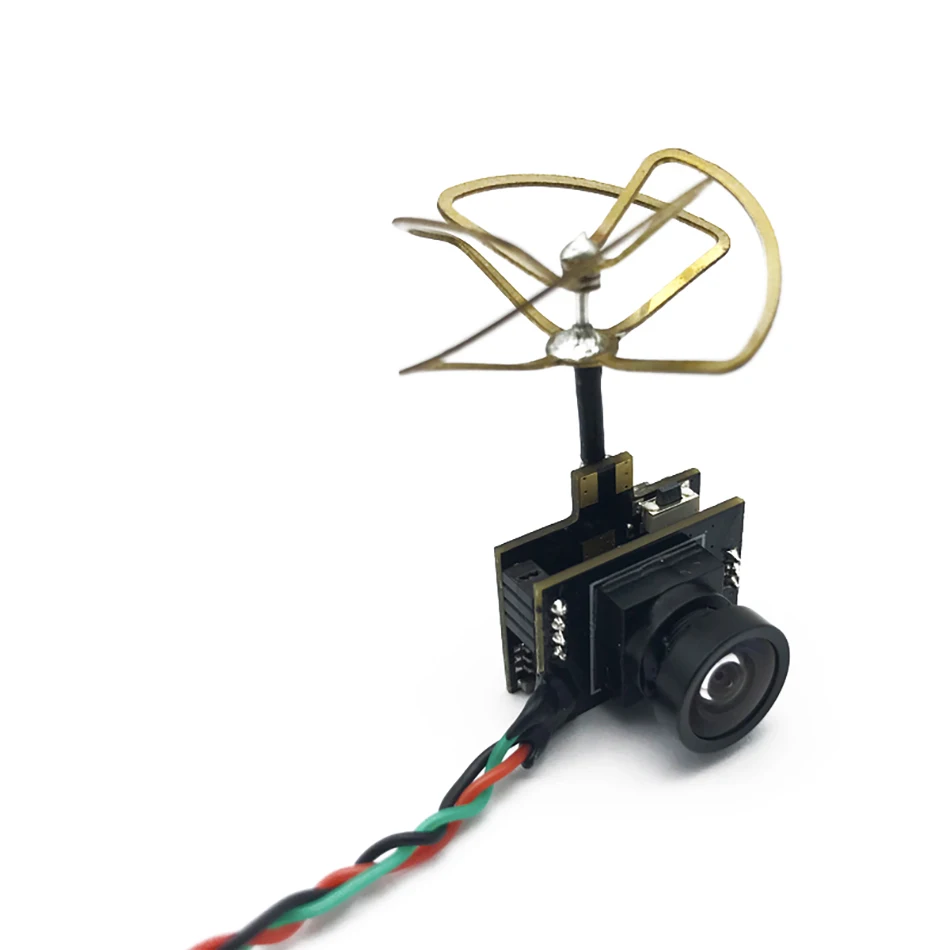

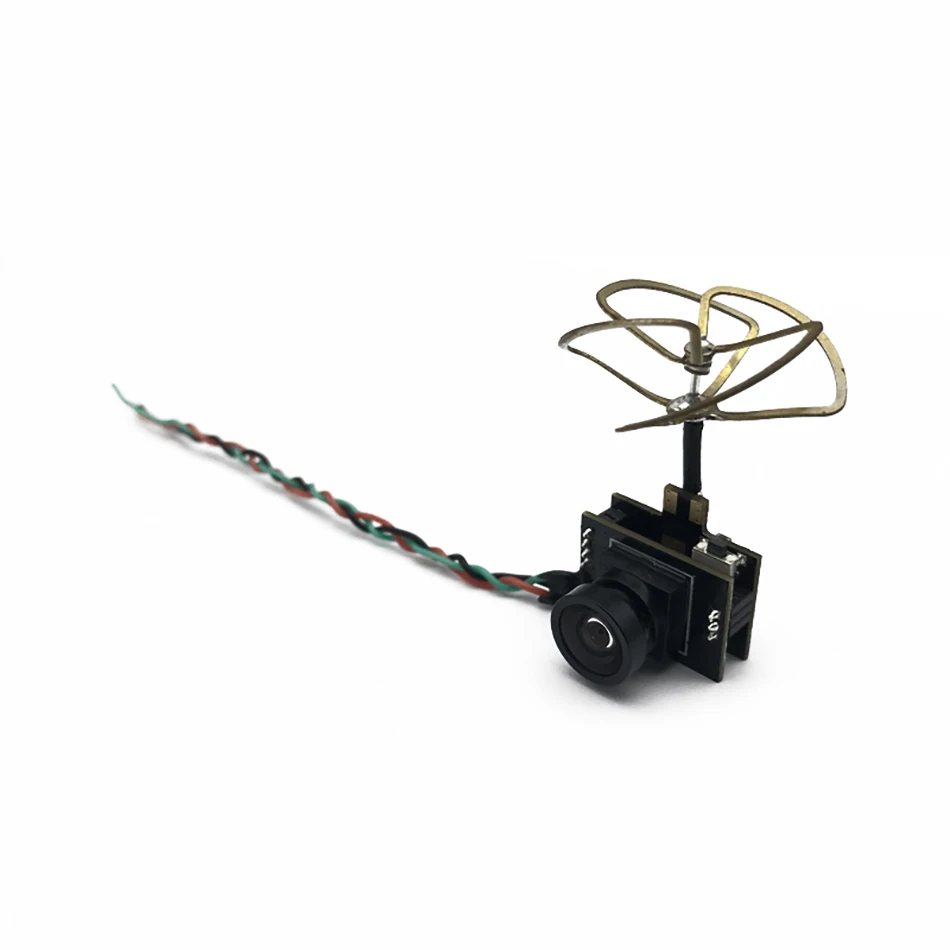

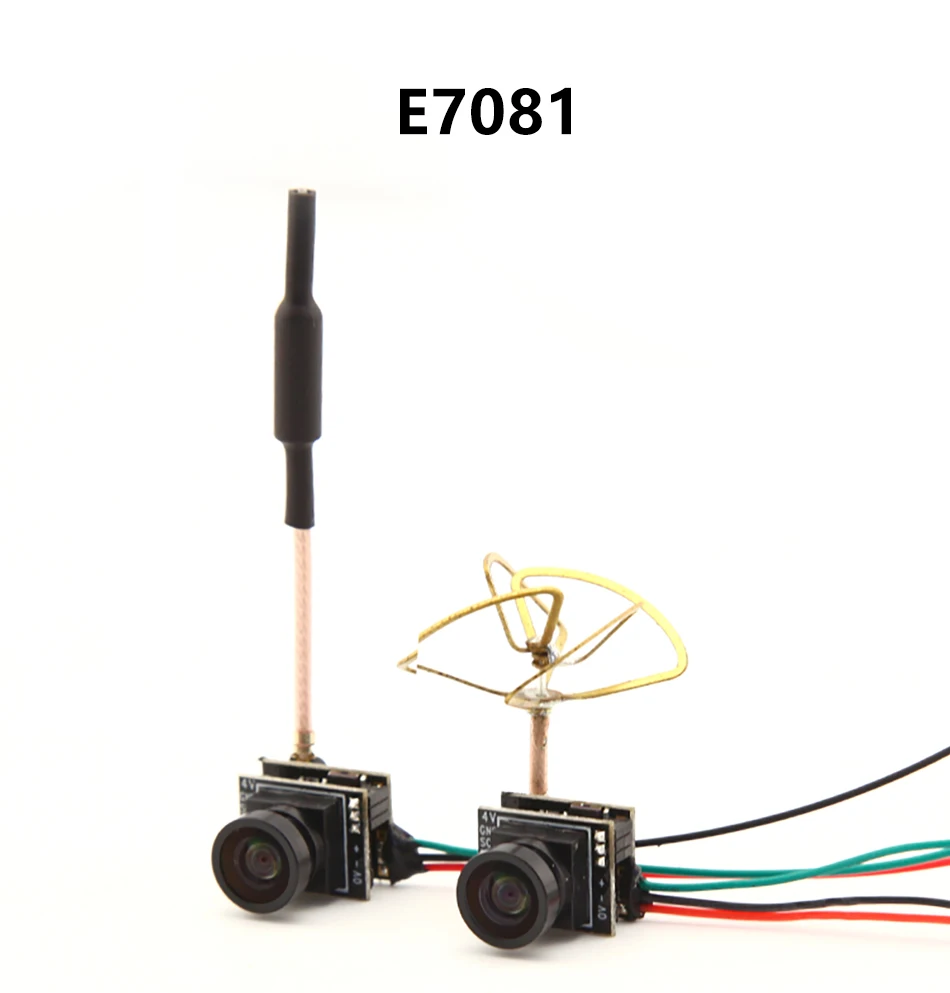

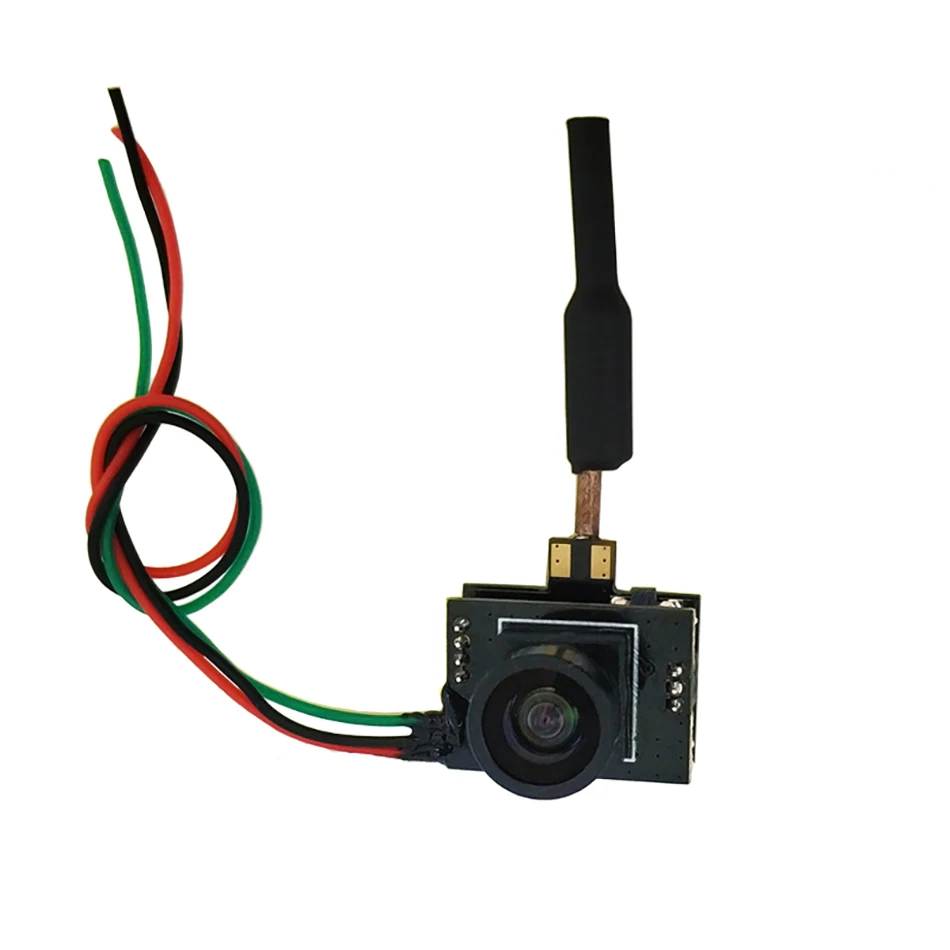

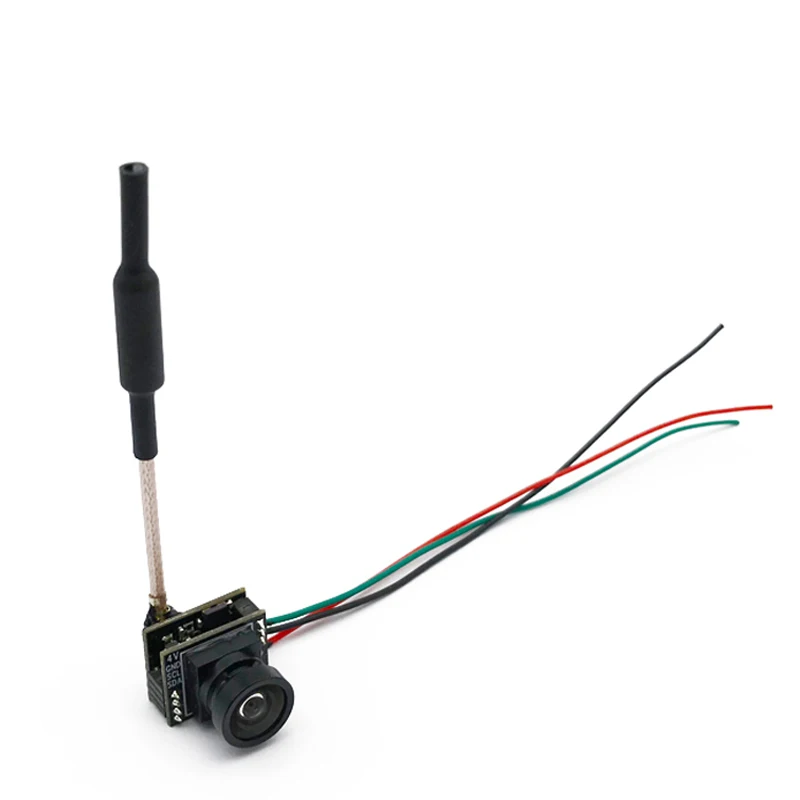

5,8G все-в-одном 25mW видео передатчик 48CH

Технические характеристики

Модель: EWRFE7081um

Частота: 5,8G 48CH

Мощность передачи: 25 МВт

Источник питания: DC 2,5-5,5 V(1S)

Ток подачи (5 В):270 мА

Антенна: антенна IPEX

Канал меняется через S.BUS

Вес: 4,0 г (включая антенну Вес 0,9g)

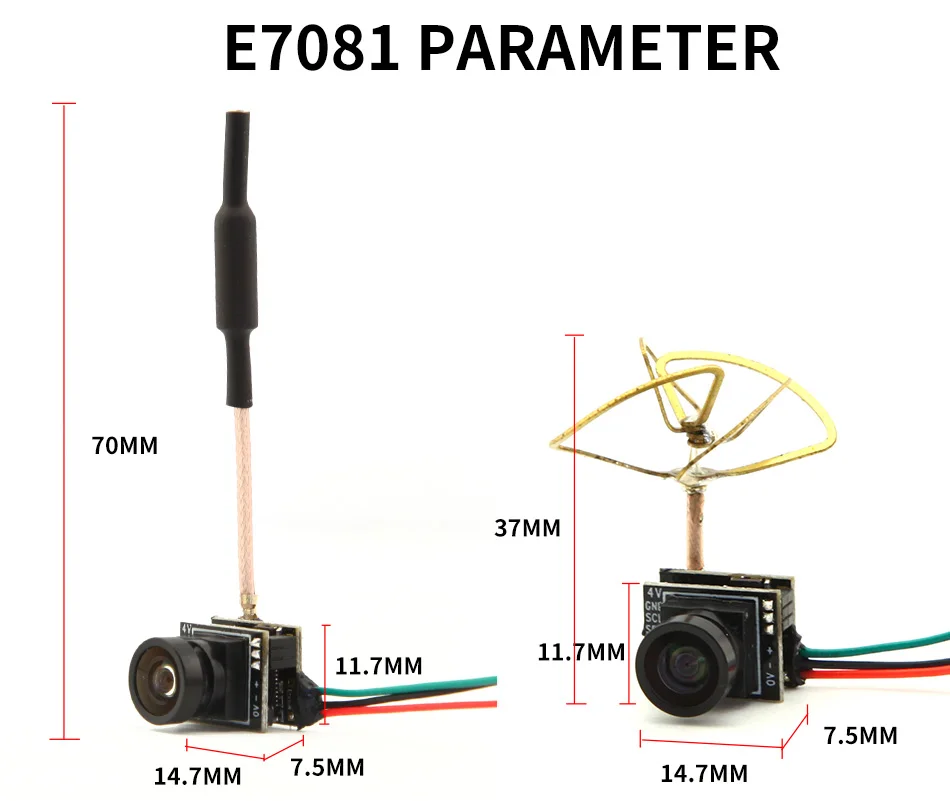

Размер: 14,7*11,7*17,5 мм

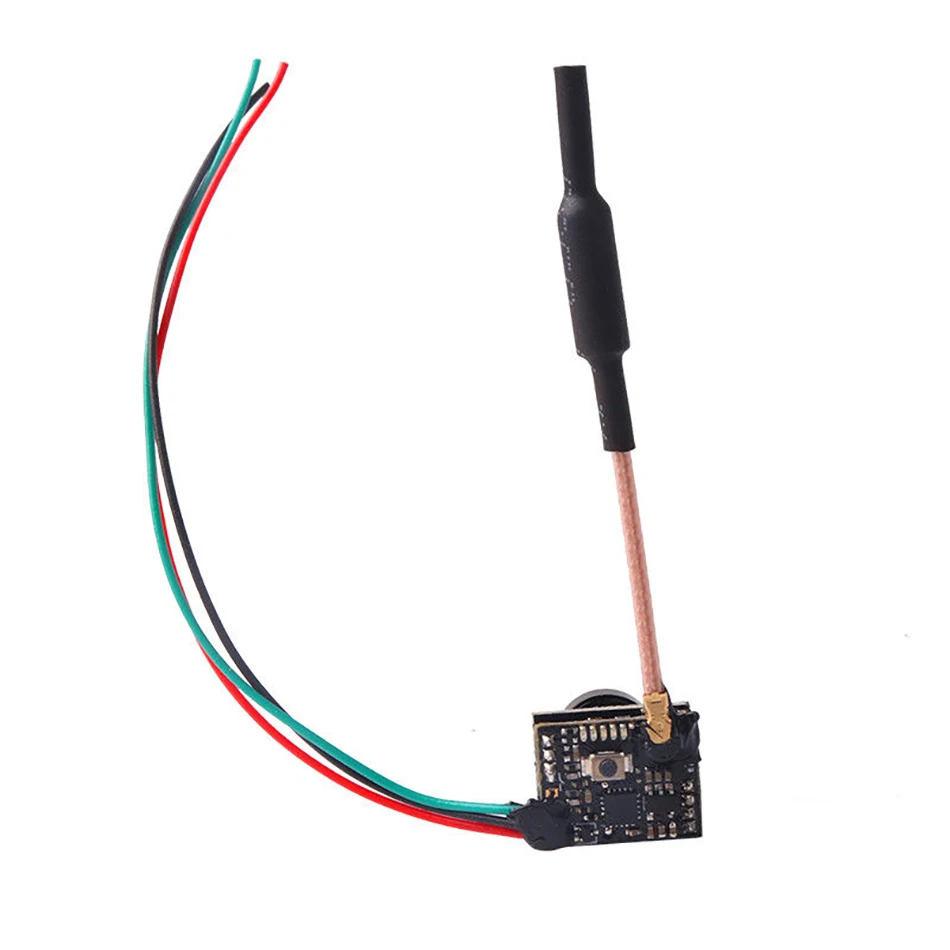

Руководство пользователя

N n1.Presss и удерживайте кнопку, чтобы выбрать ленту A-b-c-d-E-F;

N n2.нажмите кнопку повторно, чтобы выбрать канал 1-8;

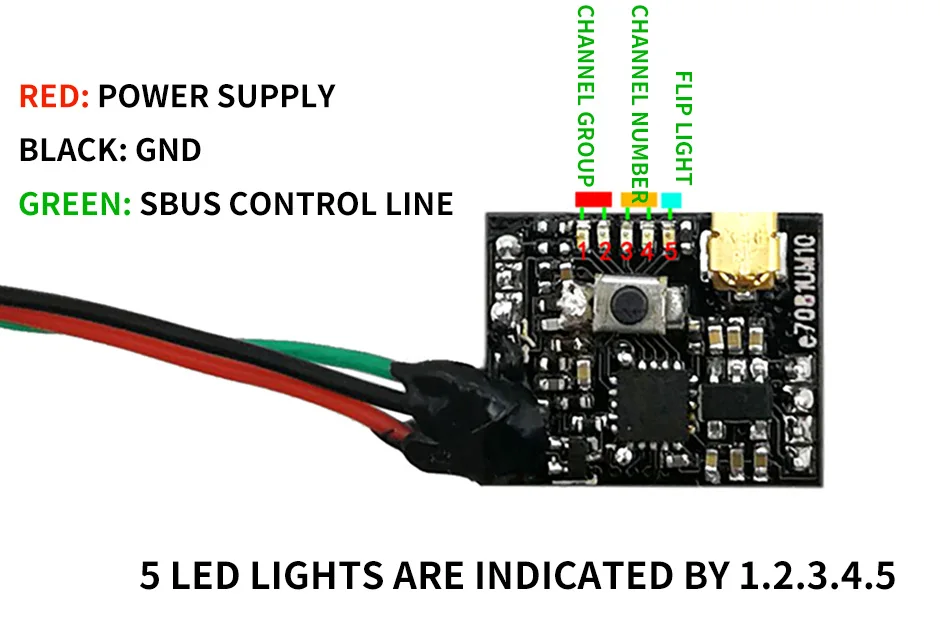

N n3.есть 5 ламп, пожалуйста, обратитесь к эскизной карте материнской платы.

N n4.SBUS переключатель канала: подключен к 6-му каналу приемника, Поверните назад и вперед переключатель может изменить каналы. Операция аналогична режиму запуска ключа.

5. Изображение флип: Нажмите кнопку, а затем включите питание.

Светодиодный индикатор 5 сохраняет яркость, указывая положительное и отрицательное значение.

Частота(МГц)

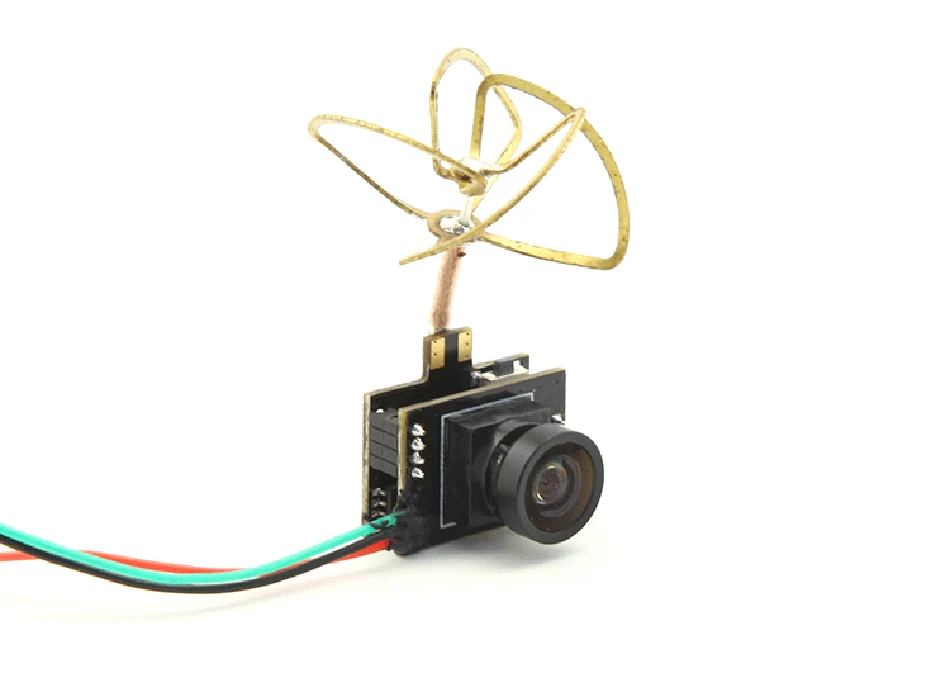

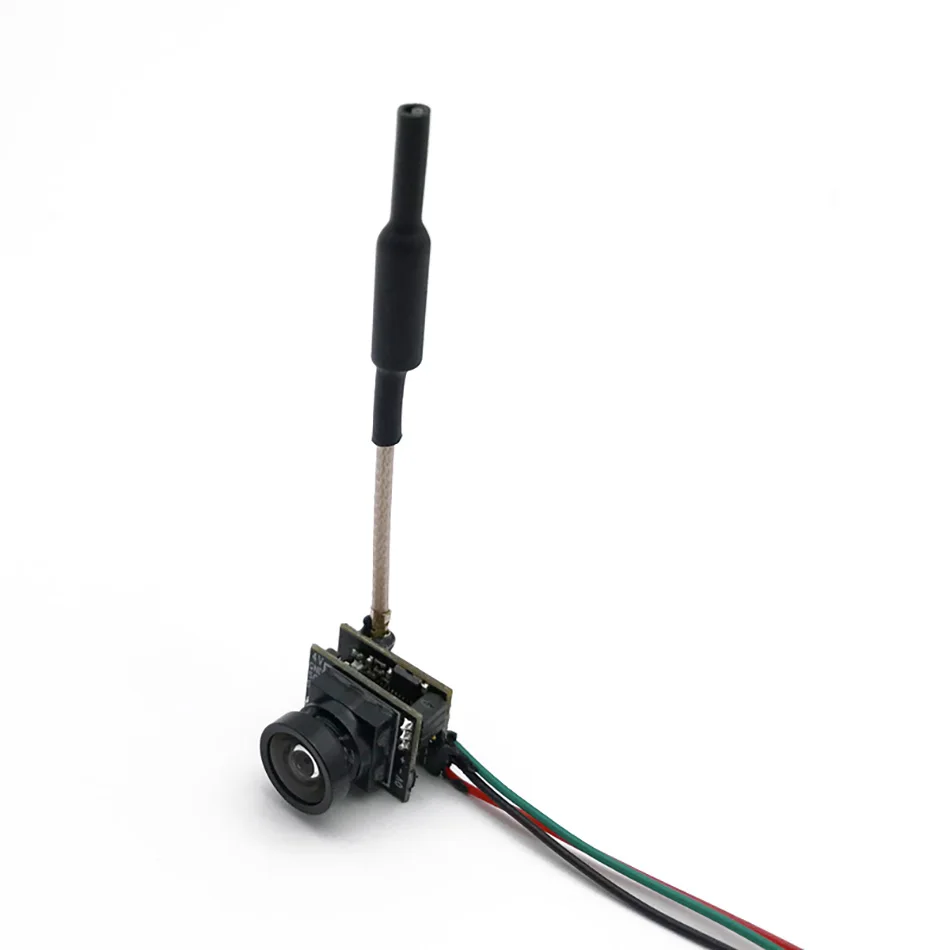

200 мВтРегулируемая мощность 5,8G AIO VTX 48CH

Основные характеристики

N регулируемый 4 режима: 25 МВт/100 мВт/200 мВт/выкл

N 700VTL камера, 120^ОПоле зрения

N B Et A Полет/Cleanflight OSD C Переноска Параметр

N канал меняется через S.BUS

N Поддержка внешнего OSD

N очистка питания и переключение каналов без помех на другие

Миниатюрный и весовой светильник n

N Вес: 4,2 г

Технические характеристики

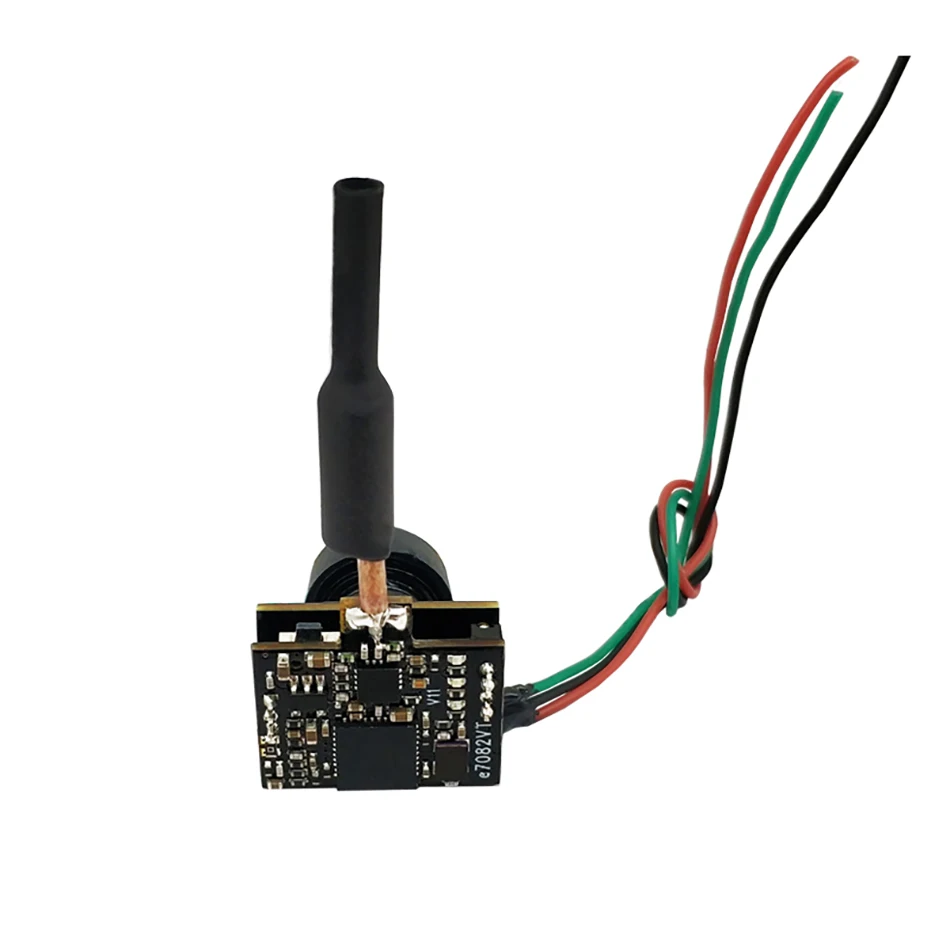

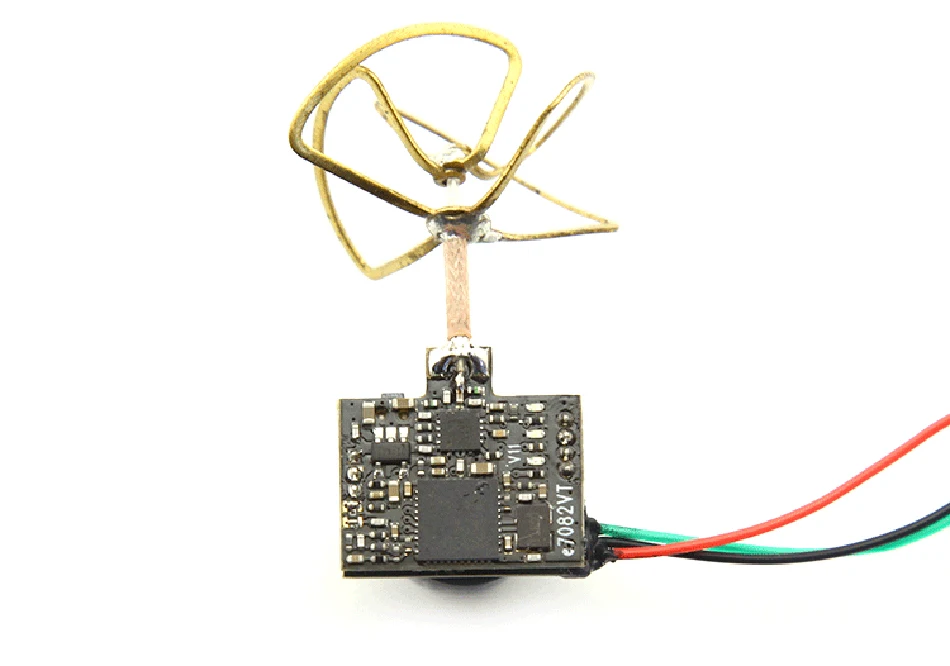

Модель: EWRFE7082VT

N частота: 5,8G 48CH

N Передающая Мощность: 25 МВт/100 мВт/200 мВт/выкл (питmode)

N Источник питания: DC2.5-5.5V

Ток n (5 В): 260ма (25 МВт)/300мА (100 мВт)/360ма (200 МВт)

N Вес: 4,2 г

N стандартный размер: 18,3*17*13,6 мм

Руководство пользователя

1.Светодиодный индикатор

Красный светодиодный индикатор указывает на состояние режима работы или элемента при настройке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).

Синий светодиодный индикатор указывает на состояние режима Pitmode или значение элемента при установке VTX (например, при выборе каналов 3 раза мигания означает канал 3. При выборе полос, 3 раза мигания означает полосу C. Что касается элемента уровней мощности, 3 раза мигания означает Уровень мощности 200 МВт)

Зеленый светодиодный мигающий индикатор показывает, что защита от перегрева VTX работает, уровень мощности снизится.

2.Индикация режима работы

После включения красный и синий светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: channel, диапазон и уровень мощности (время мигания красных и синих светодиодов указывает на элемент и значение соответственно). После этого Светодиоды указывают режимы работы.

Нормально: красный и синий светодиодный.

N Pitmode: Красный светодиодный и синий светодиодный выключен.

3.Настройка

Нажмите и удерживайте кнопку до тех пор, пока красный светодиодный индикатор не начнет мигать 1 раз, что означает выбор элемента канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиодный режим мигания соответствует каналу 1-8).

Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 2 раза, что означает, что выбирается элемент диапазона, затем нажмите кнопку, чтобы выбрать ремешок (синий светодиодный индикатор мигания соответствует A-F ремешка).

Нажмите и удерживайте кнопку снова, красный светодиодный индикатор мигнет 3 раза, что означает выбор элемента уровня мощности, затем нажмите кнопку, чтобы выбрать питание (синий светодиодный индикатор мигания соответствует уровню мощности).

Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).

Нажмите на кнопку дважды, чтобы включить/выключить режим Pitmode.

4.SBUSSТравление

Подключенный к 6-му каналу приемника, Поверните назад и вперед переключатель может изменить каналы. Операция аналогична режиму запуска ключа.

5.OSDSТравление

Для Betaflight/Cleanflight OSD настройки канала, полосы, мощности и питема, пожалуйста, обратитесь к Настройке "Betaflight OSD EWRF transmitter'для получения подробной информации.

6.Пользовательские настройки питания

Нажмите кнопку и включите питание в течение 3 секунд. Передатчик войдет в расширенный режим. Красный светильник выключен, увеличьте четвёртую передачу питания (Пользовательская мощность). В четвертую, пятую и шестую настройки добавьте первые два значения для пользовательского файла питания. Есть 100 значений (Четвертый файл представляет десять цифр, пятый файл представляет цифры.) Эти 100 значений представляют собой процент от 200 МВт до 25 МВт. Последний элемент-изображение flipping;

Частота(МГц)

Примечание:1. Убедитесь, что достаточно места для воздушного потока при установке модуля на Дрон в чехол Защита от перегрева начинает уменьшать мощность даже, чтобы выключить в худшее.

2. Пожалуйста, установите антенну перед включением питания для более длительного использования.
