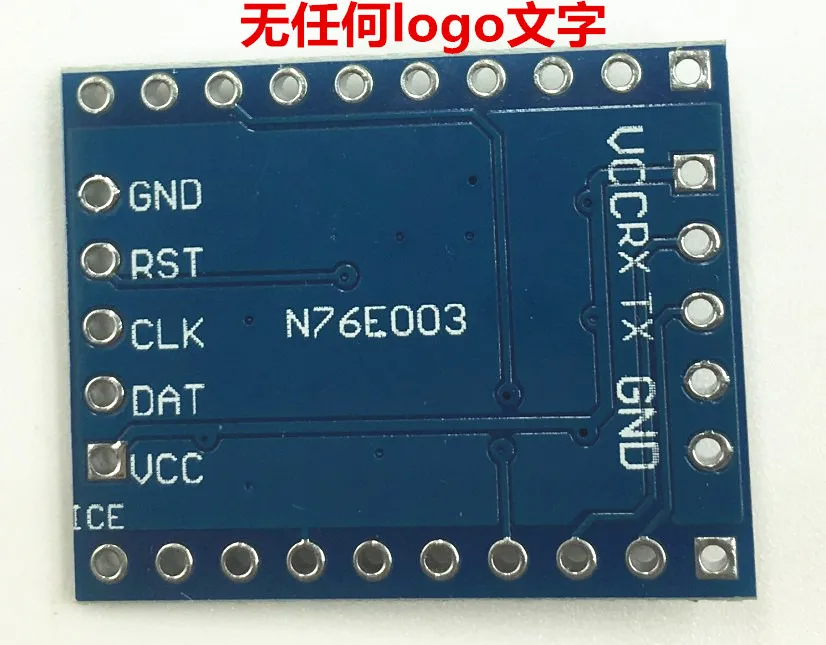

Минимальная системная плата N76E003AT20 макетная Nu link запись при

Минимальная системная плата N76E003AT20 макетная Nu link запись при

Минимальная системная плата N76E003 все интерфейсы подключаются к!

Это очень потенциальный чип, ядро 51, конкуренты, низкое энергопотребление, высокая производительность, доступная, в Интернете вещей и общего применения имеет большой потенциал, с чипами на STC, бренд. Производительности. Даже цена имеет преимущество, развитие, независимо от того, что вы делаете или учитесь, хорошие варианты.

Характеристики продукта

N76E003 для высокоскоростных продуктов серии микроконтроллеров 1 t 8051, чтобы обеспечить18 КБ флеш-Встроенная памятьНастраиваемая вспышка данных и высокая Емкость 1 КБ SRAM,Поддержка на широкий диапазон рабочего напряжения 2,4 V до 5,5 VИ до 40 ° до 105 ° рабочей температуры, иВысокая способность анти-помех 7 кв ESD / 4 кВ EFT.

N76E003 до 20 pin инкапсуляции обеспечивают до 18 корней I/O ноги; Периферийные содержит двойной серийной. SPI. I2C. 6 канал ПВМ выход; Встроенный превосходит аналогичные продукты8-канальный сетевой видеорегистратор 12 бит АЦП; Просыпайтесь и получите себя. Пониженного напряжения, обнаружение и другие функции; Обеспечивают TSSOP20 (4 мм * 6,5 мм) и QFN20 (3 мм * 3 мм), маленькая упаковка и высокая эффективность и гибкая конструкция.

Особенности
Процессор:
-Все статические восемь 1 t 8051 ядро CMOS микроконтроллер.
-Набор инструкций полностью совместим с MCS - 51.
Конфигурация-4 приоритета прерывания.
-Двойной указатель данных (DPTRs)
Рабочие условия:
-Широкий диапазон рабочего напряжения 2,4 V до 5,5 V.
-Широкая Рабочая частота до 16 МГц.
-Промышленная Рабочая температура-40 ° до + 105 °.
Хранение:
-До 18 k байт APROM пользовательский код области.
-Может быть настроен на 4 k / 3 k / 2 k / 1 k / 0 k байт LDROM область загрузочного кода, пользователь может использовать гибкую конфигурацию.
-Все области вспышки разделены на 128 байт на странице.
-Встроенная функция программирования IAP.
-Код шифрования.
-256 байт на чипе прямого доступа RAM.
-Дополнительные 768 байт на чипе непрямого доступа RAM (X RAM) через инструкции MOVX, говоря, чтение и запись.
Источник синхронизации:
-16 МГц высокоскоростной внутренний осциллятор, при условии питания 5,0 V + / - 1% уровень точности. Все условия работы диапазон + / - 2% уровень точности.
-10 кГц низкий внутренний осциллятор.
-Поддержка внешнего ввода часов.
-Поддержка системы часов в режиме реального времени, функция программного обеспечения (ВКЛ-ВЫКЛ).
-Поддержка конфигурации программного обеспечения в дополнение к максимальной частоте до 1/512.
Функция:
-Всего 17 стандартных общих контактов, и можно только сделать входной контакт. Все выходные контакты могут выводить два уклона через конфигурацию программного обеспечения (скорость вращения)
-Стандартный внешнего прерывания ноги? И?
-Две группы 16-битный таймер/счетчик 1 s и 0 s, совместимость со стандартными 8051
-Набор из 16 бит таймер 2 с 3 дорожный вход функцию записи, выбор из девяти ввода ПИН-кода
-Набор из 16 автоматических таймеров 3 функция тяжелой нагрузки, может использоваться для настройки скорости передачи данных последовательного порта UART
-Набор из 16-битная ШИМ рассчитывать прерывания
-Набор часов (WDT), с помощью внутренних 10 кГц независимых часов в качестве источника часов
-Набор функции таймера пробуждения (WKT), используемый в режиме низкой мощности независимо
-Два комплекта полнодуплексного последовательного порта с функцией обнаружения ошибок кадра и автоматической идентификации адреса. UART0 TXD и RXD ножки могут быть заменены программным контактом
-Набор шины SPI, когда системные часы 16 МГц, режим хоста и машина могут достигать максимальной скорости передачи данных 8 Мбит/с
-Набор шины I2C, хост-режима и от машины Максимальная скорость передачи может достигать 400 кбит/с
-Модулятор ширины импульса от трех до шести каналов (ШИМ), может быть выбран 10 выходных контактов, разрешение 16 бит, с различными режимами работы и функцией торможения неисправностей (тормоз неисправности)
-Максимум 8 каналов конфигурации pin прерывания функция, all I/O порт, чтобы поддерживать эту функцию, можно через конфигурации программного обеспечения края или уровня триггера
-Группа из 12 бит ADC, коэффициент конверсии до 500 КСП, запуск аппаратного обеспечения и сравнение результатов преобразования намного легче контролировать функцию двигателя
Мощность модуль управления:
-Два режима энергосбережения: режим холостого хода и режим питания
Мощность поставить контроля:
Обнаружение низкого напряжения (BOD) используется для обнаружения низкого напряжения питания системы, уровня напряжения 4 на выбор, настраиваемого прерывания или сброса ответа
-Электрический сброс (POR)
Мощный ESD и Эпс
Инструменты для разработки:
-На основе среды разработки KEILTM для моделирования отладки на чипе (OCD)
-Программирование в цепи (ICP)
-Программируемое программирование в системе (ISP), через Чип сжигания UART

И STM8S003F3P6 контраст

STM8S003F3P6: в общей сложности 20 футов, максимум 16 GPIO, поддержка 16 внешних прерываний; Два 16-битного таймера TIM1 / TIM2, большинство из них могут выводить PWM сигналы; 5 каналов ADC, поддержка SPI/I2C/UART;8 kbyte FLASH, 1 k RAM, блок 128 BYTE EEPROM; Встроенный 16 m высокоскоростной осциллятор, WDG и так далее.

Один с точки зрения производительности устройства: N76E003AT20 по сравнению с другими имеет преимущество классического:

. 1 t / 8051:1 t микрокомпьютер с одним чипом, мы более знакомы с классическим ядром 8051;

18 КБ флэш-памяти: лучше, чем у 8 КБ флэш-памяти, и 18 КБ флэш-памяти, все можно использовать в качестве приложений хранения данных.

SRAM, 1024 b;

• 17 + 1 Входной порт: лучше, чем максимум 16 GPIO;

• 2 * UART, I2C, SPI: лучше, чем у SPI/I2C/UART (более одного UART);

• 8 каналов 12 бит ADC: лучше, чем 5 каналов 10 бит ADC;

• 6 каналов индивидуальной работы ШИМ: лучше, чем 3 дороги ШИМ выход;

• 10 кГц LIRC для WDT reset/WKT;

• 16 МГц HIRC plus или минус 1% комнатной температуры. Плюс или минус 2% полное состояние;

• Диапазон температур-40 ~ 105 ° шире;

В целом, 2,4 V до 5,5 V источника питания диапазон напряжения;

• TSSOP20 / QFN20;

• ESD & EFT: HBM 8 кВ/мм/400 В, более 4 кВ, отличные ESD и EFT, защита от помех и ESD способность;

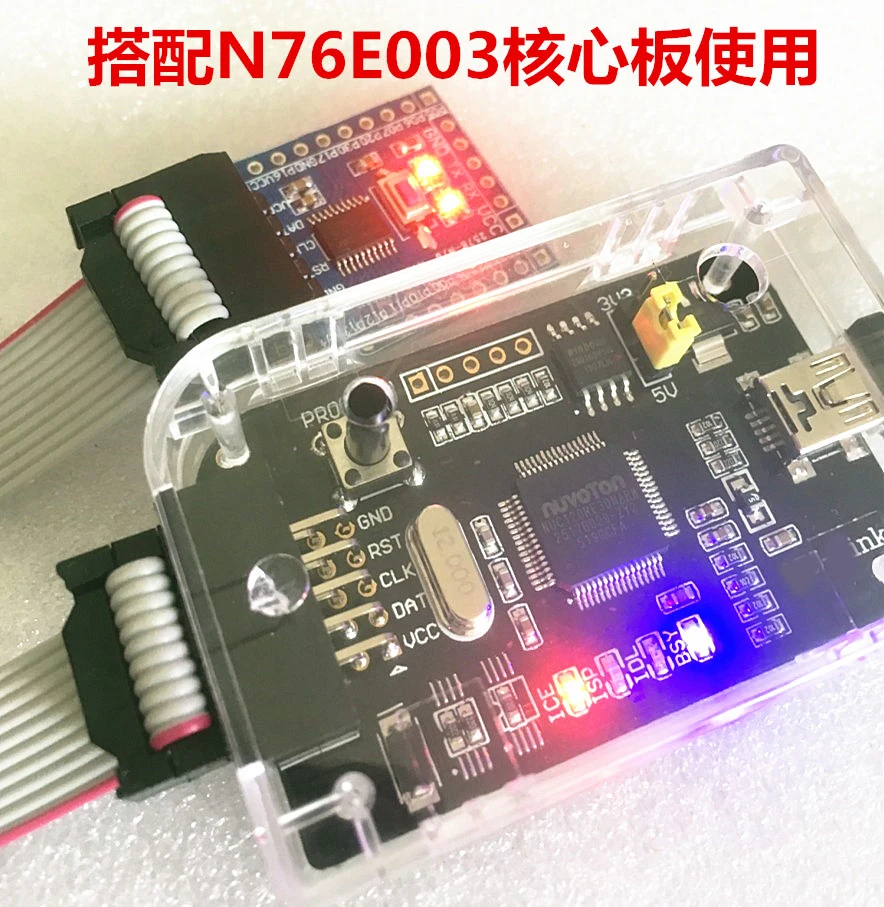

Можно создать полный набор nu - link симулятор используется:

//item.taobao.com/item.htm?SPM = a1z10. 3 - c - s. 4002-14787471 870.9.4201685 bnxIZEv & id = 561267506754

Отгрузочная ведомость:

1 1, N76E003 основной плате

2, 10 P строка иглы 2 (по умолчанию не сварены)

1 3, электростатический мешок

Отгрузочная ведомость:

1 1, N76E003 основной плате

2, 10 P строка иглы 2 (по умолчанию не сварены)

1 3, электростатический мешок
