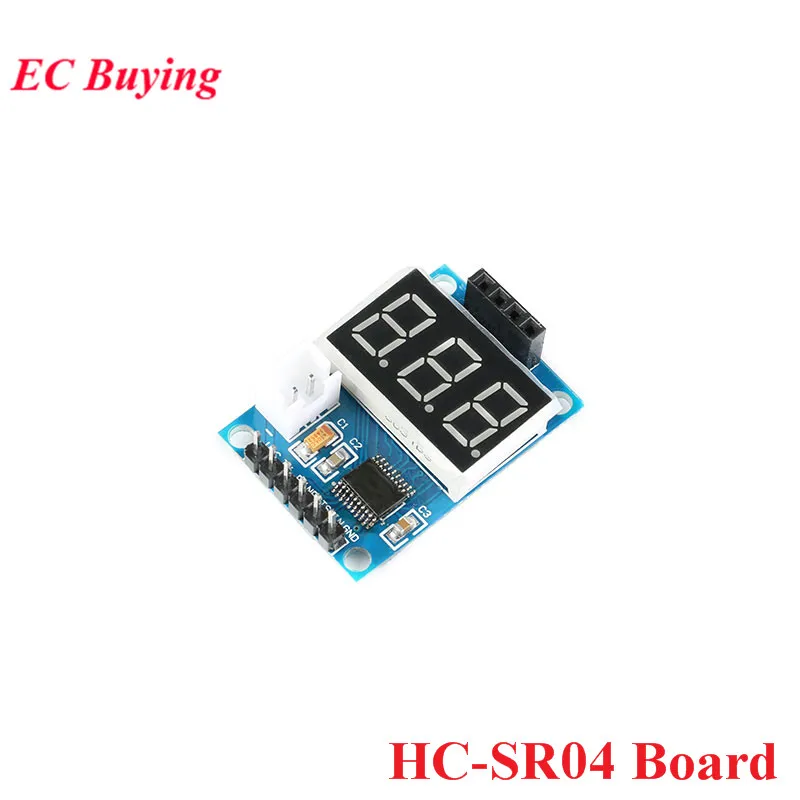

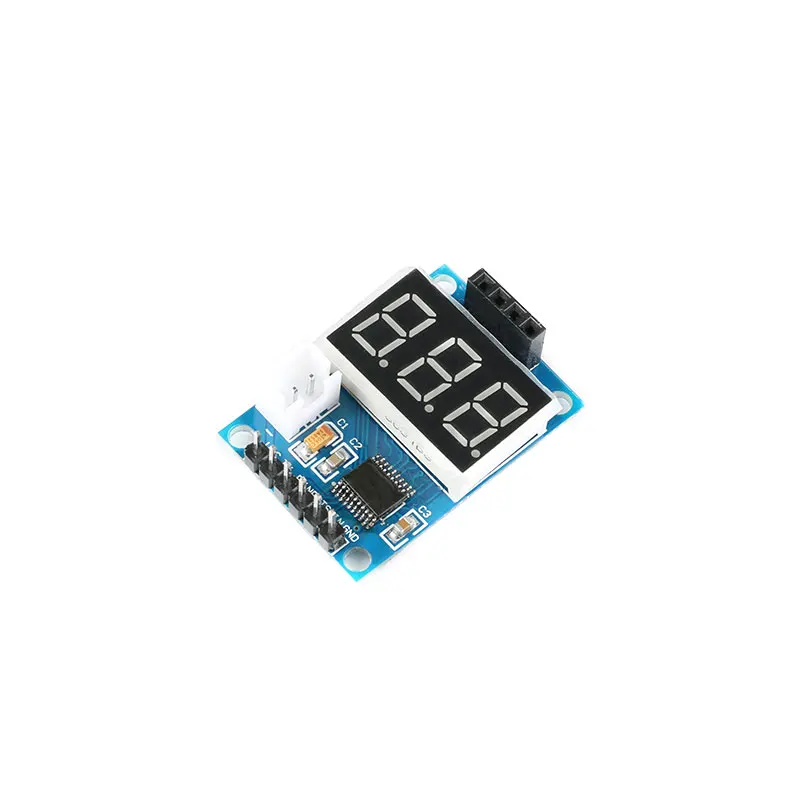

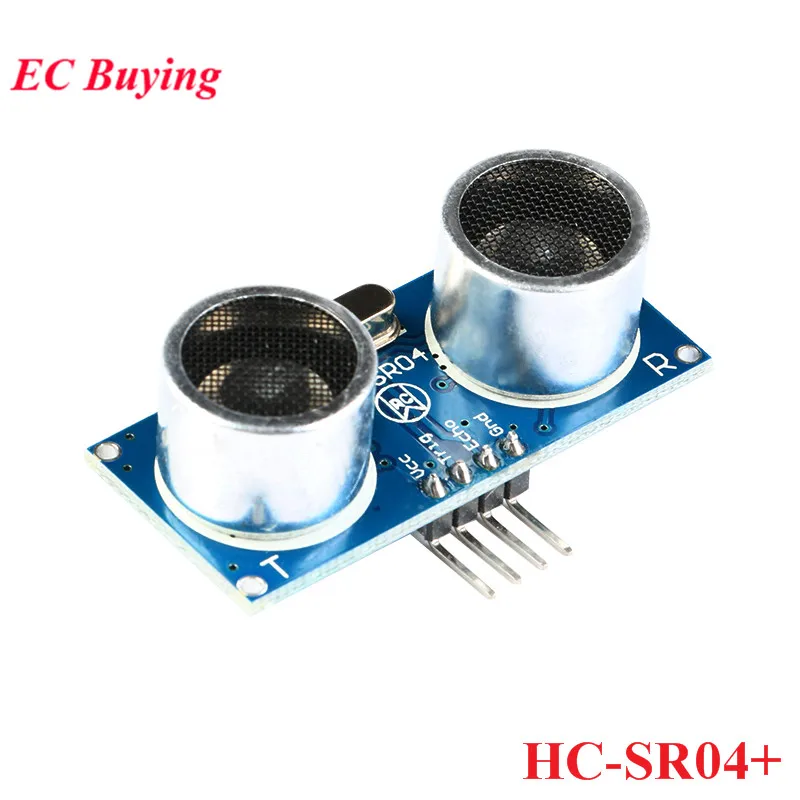

Ультразвуковой модуль детектора расстояния датчика с цифровым дисплеем плата

Ультразвуковой модуль детектора расстояния датчика с цифровым дисплеем плата

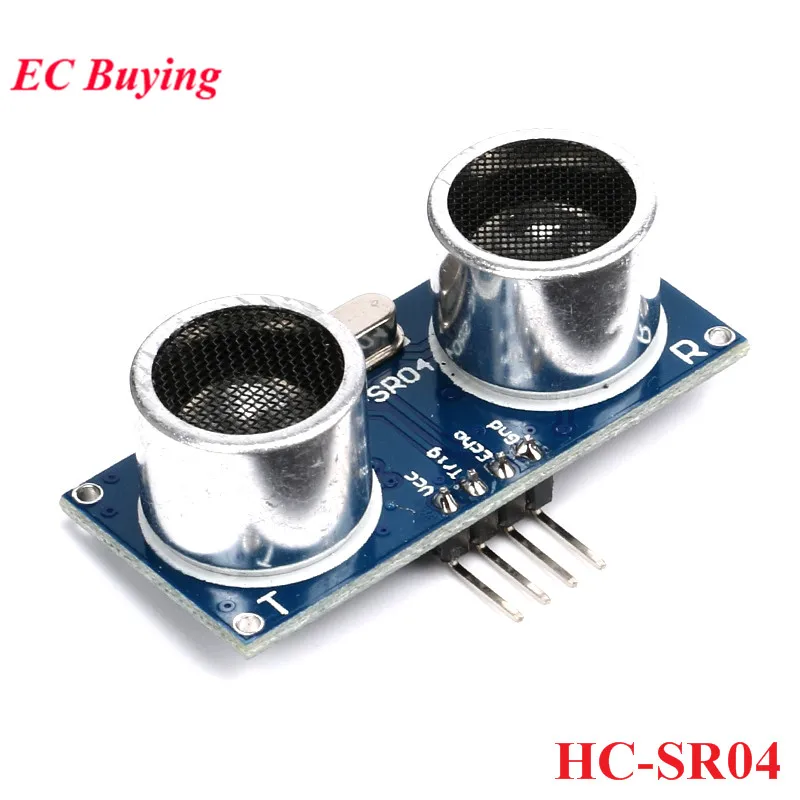

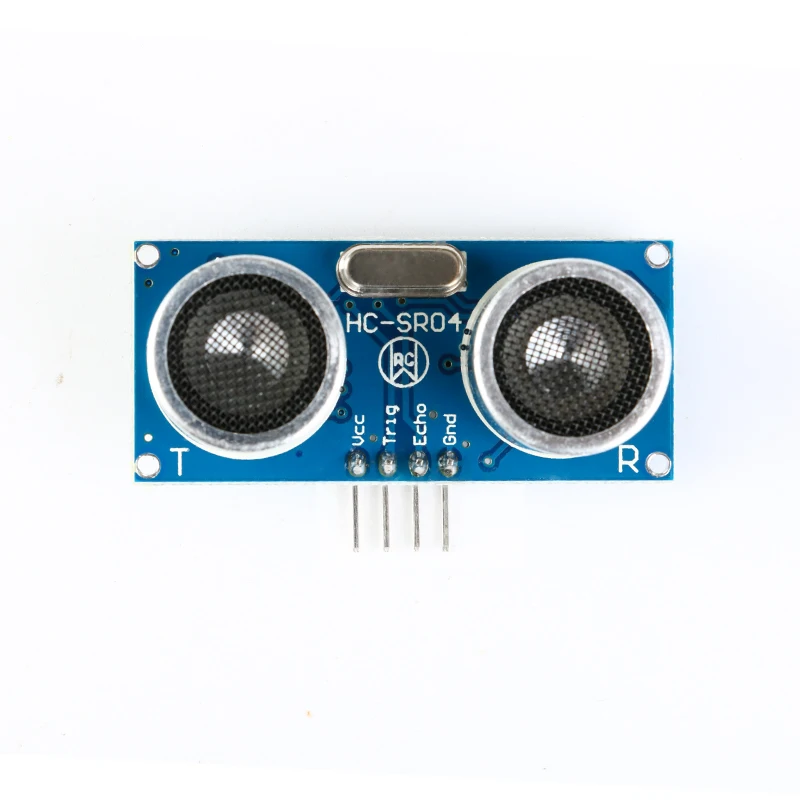

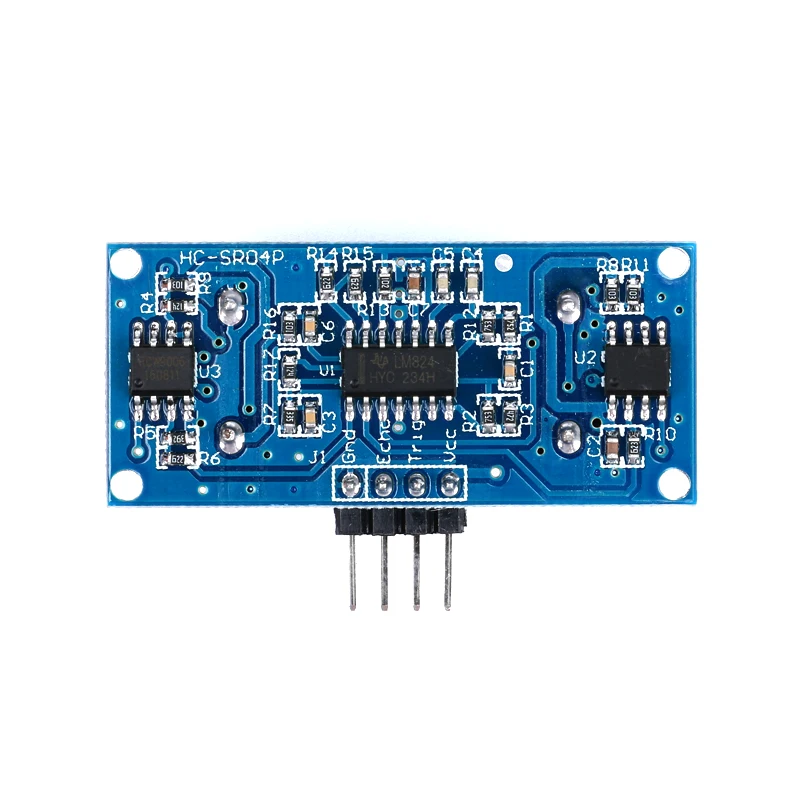

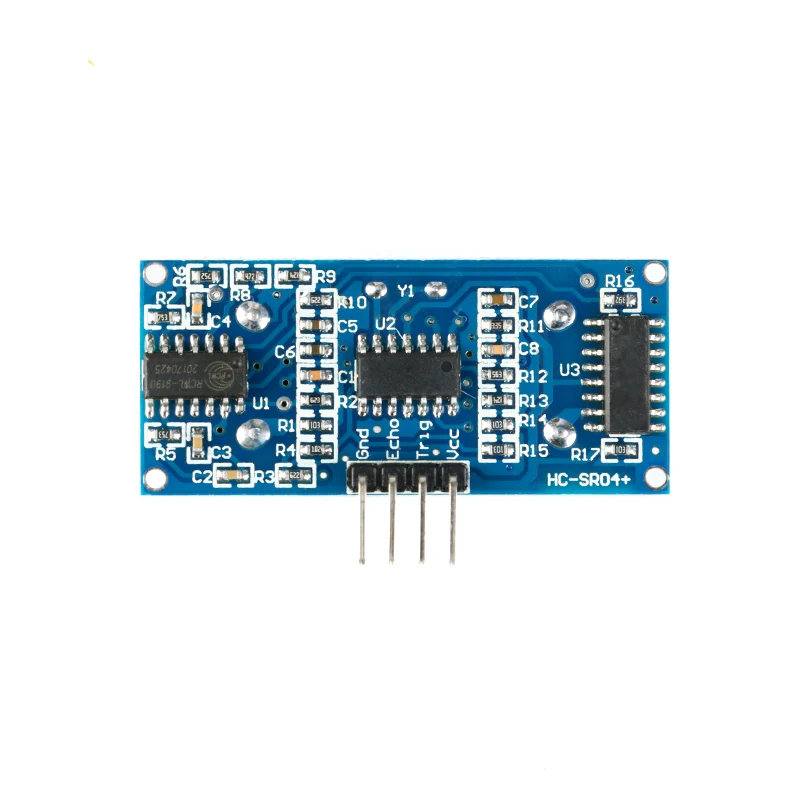

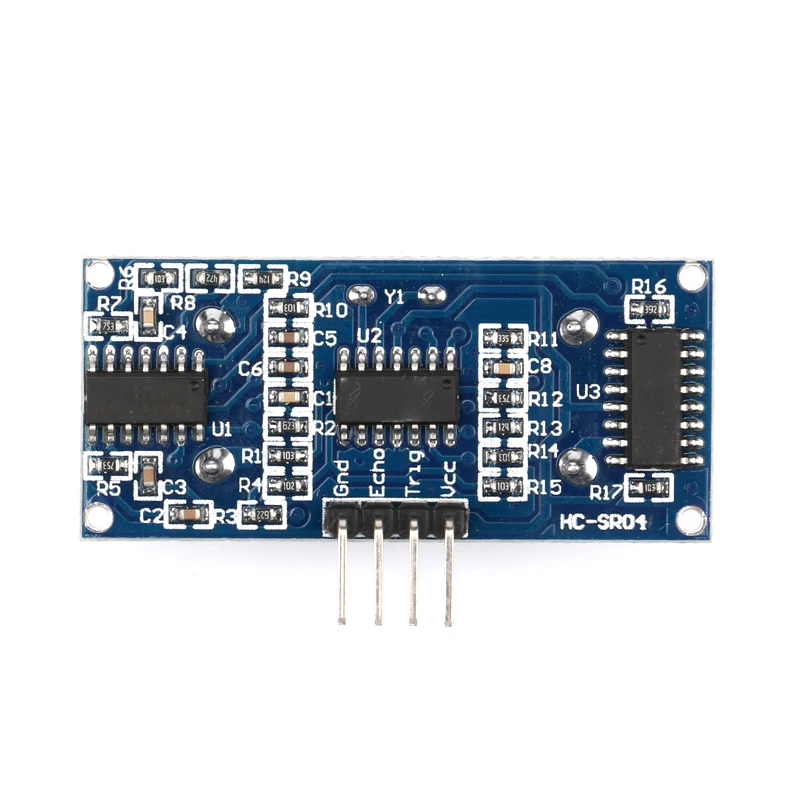

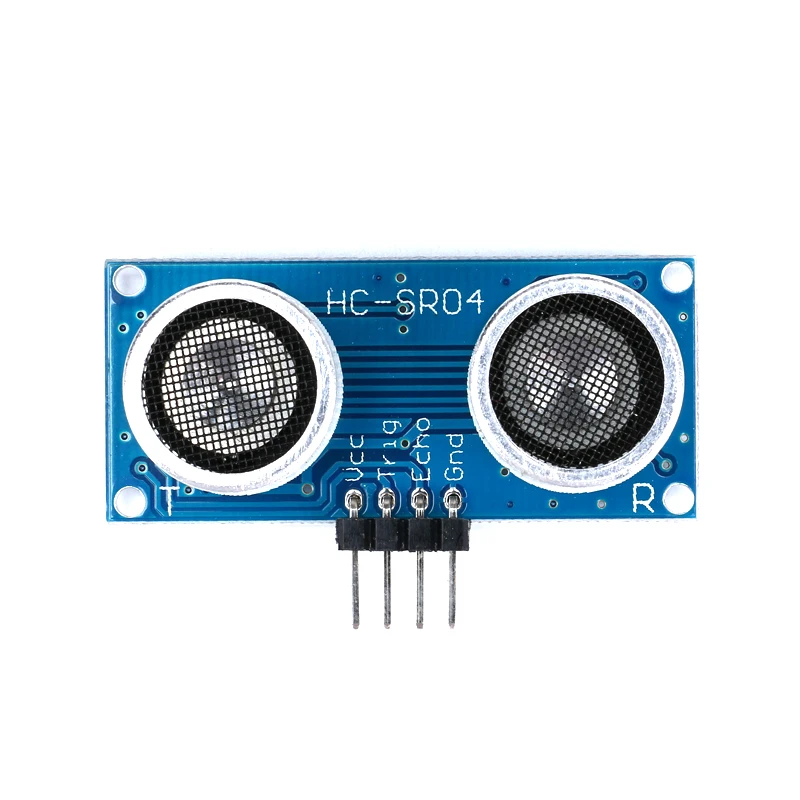

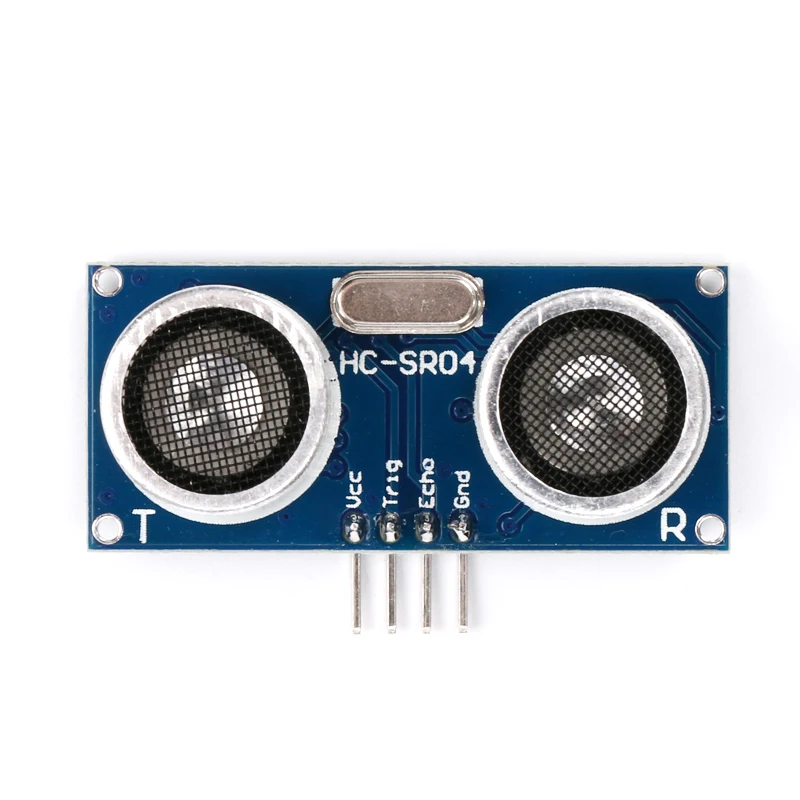

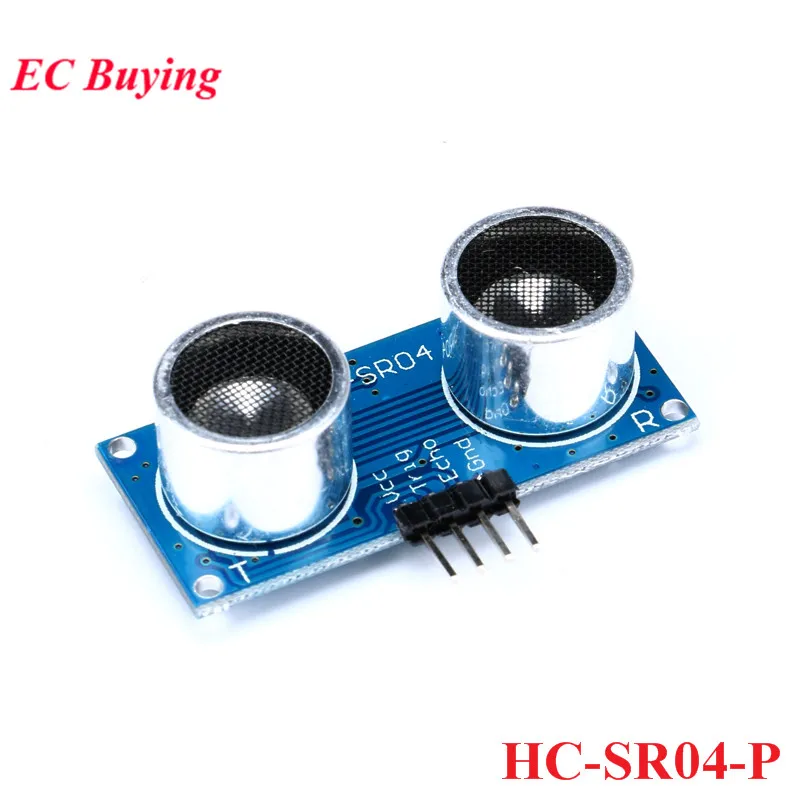

HC-SR04Технические параметры:1. Рабочее напряжение: 5 В (постоянный ток)2. Статический ток: менее 2 мА.3. Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В.4. Угол датчика: не более 15 градусов.5. Расстояние обнаружения: 2-450 см6. Высокая точность: до 0,3 см7. Входной сигнал триггера: 10us TTL impulse8. Эхо сигнал: выход TTL PWL сигналРежим подключения:1.VCC2.trig(T)3. Эхо (R)4.GNDМетод использования:Модуль питания с 5 В, выход будет 5 В, в то время как препятствия в диапазоне, или 0 В, если нет. Выход pinЭтот модуль используется в качестве импульсного выхода при противоугонном модуле и без ножки, когдаРазличные модули.ПримечаниеМодуль должен быть вставлен в цепь перед питанием, что позволяет избежать производстваВысокий уровень неправильной работы; Если нет, то питание снова.Принцип работы модуля:1. Принять IO триггер через поставку по крайней мере 10us последовательности сигнала высокого уровня.2. Модуль автоматически посылает восемь квадратных волн 40 кГц и автоматически определяет получениеВозвращающийся импульсный сигнал.3. Если есть сигналы возврата, через выход высокого уровня и время высокого уровняНепрерывное время от ультразвуковой передачи до приема. Расстояние испытания =(Время высокого уровня * скорость звука (340 м/с) / 2.Примечание: Этот модуль не подходит для подключения к электросети, если вам нужно подключить егоМодуль с электронным питанием, затем пусть GND терминал этого модуля будет подключенВо-первых, в противном случае это повлияет на нормальную работу модуля.HC-SR04 доскаОсобенности:Встроенный высокопроизводительный микропроцессор STM8S103С цифровым дисплеемДанные могут выводиться через последовательный портЭффективное расстояние измерения: 3-400 смДисплей: смСамая большая ошибка: около 1%Рабочее напряжение: 5 ВОписание интерфейса:VCC, GND: 5 В интерфейс питания2,54 мм белый разъем: 5V источника питания интерфейсTX: Серийный порт модуля для отправки стопыRX: Серийный порт модуляNRST, SWIN: резервный порт для загрузки программы STM8Инструкции по использованию:Расстояние измерения может отображаться одновременно через цифровую трубку и последовательный портЦифровой дисплей, непосредственно подключается к ультразвуковому модулю, источник питания 5 ВВыход последовательного порта: Подключите Ультразвуковой модуль, модуль VCC, TX, RX, GND подключен к USB к TTL модулю 5 В, RX, TX, GND, скорость передачи данных 9600, выходной формат: «D: XXX», где XXX отображает расстояние, единица измерения CMМеры предосторожности:Начиная, измеренный объект площадью не менее чем 0,5 квадратных метров и должен быть как можно более плоскими и чуть более отражающей способностью, в противном случае он будет влиять на результаты теста.Эффективное измерение расстояния 3-400 см, за пределами этого диапазона может привести к тому, что данные не будут отображаться.HC-SR04-PHC-SR04-P-это широкий диапазон напряжения ультразвукового модуля. Размер модуля и программное обеспечение со старой версией HC-SR04 полностью совместимы со старой версией HC-SR04. По операциям всего 3V Минимальное рабочее напряжение, таким образом, что он может быть напрямую соединен с 3,3 V источника питания MCU.Особенности продукта:1. Широкое Рабочее напряжение: 3V-5,5 V2. Полностью совместим с HC-SR04 размерами программного обеспечения и оборудования3. Диапазон обнаружения:5 В: 2 см ~ 450 см3,3 V: 2 см ~ 400 см4. Угол обнаружения: < 15 угол5. Использование промышленного класса MCU, Рабочая температура: -20 по Цельсию-80 по ЦельсиюПримечание:1. Этот модуль не должен заряжаться, если вы хотите прямое соединение, то позвольте модулю Gnd сначала подключиться. В противном случае это повлияет на работу модуля.2. Диапазон, измеренный объект площадью не менее чем 0,5 квадратных метров и попробовать на уровне. В противном случае это повлияет на результаты теста.3. Если тестовая поверхность не очень обычная или при тестировании объектов дальнего действия, вы можете использовать несколько измерений для исправления.HC-SR04 +Введение продукта:HC-SR04 +-это широкий Ультразвуковой модуль измерения напряжения.Внешние размеры и программное обеспечение модуля полностью совместимы со старой версией HC-SR04; Его можно легко переключать со старой версией HC-SR04. Минимальное рабочее напряжение адреса 3V позволяет ему быть напрямую подключены к 3,3 V Питание MCU.Особенности:Угол обнаружения составляет менее 15 градусовПромышленный MCUsРабочая температура-20 ~ 80 градусов ЦельсияРасстояние обнаружения: 5 В/2 см ~ 450 см; 3,3 V 2 см ~ 400 смШирокий Напряжение Управление: 3V-5,5 V Полный Совместимость с HC-SR04 программного и аппаратного обеспечения размерыРежим подключения платы,VCC, trig (контрольный конец)Эхо (конец приемника)Выход (пустой штифт, GND)Примечание:Штырь хода-это внутренний выдвижной резистор 10K. Используйте порт IO микроконтроллера, чтобы потянуть штырь для отключения, а затем дать импульсный сигнал более 10us.Выходная стопа-Это выходное штырь переключателя, когда модуль используется в качестве модуля защиты от кражи. Модуль измерения расстояния не использует эту стопу!Примечание: модуль должен быть подключен к монтажной плате, чтобы включить питание, чтобы избежать высокого уровня неисправности. Если он генерируется, можно решить повторную мощность.HC-SR04 кронштейн
