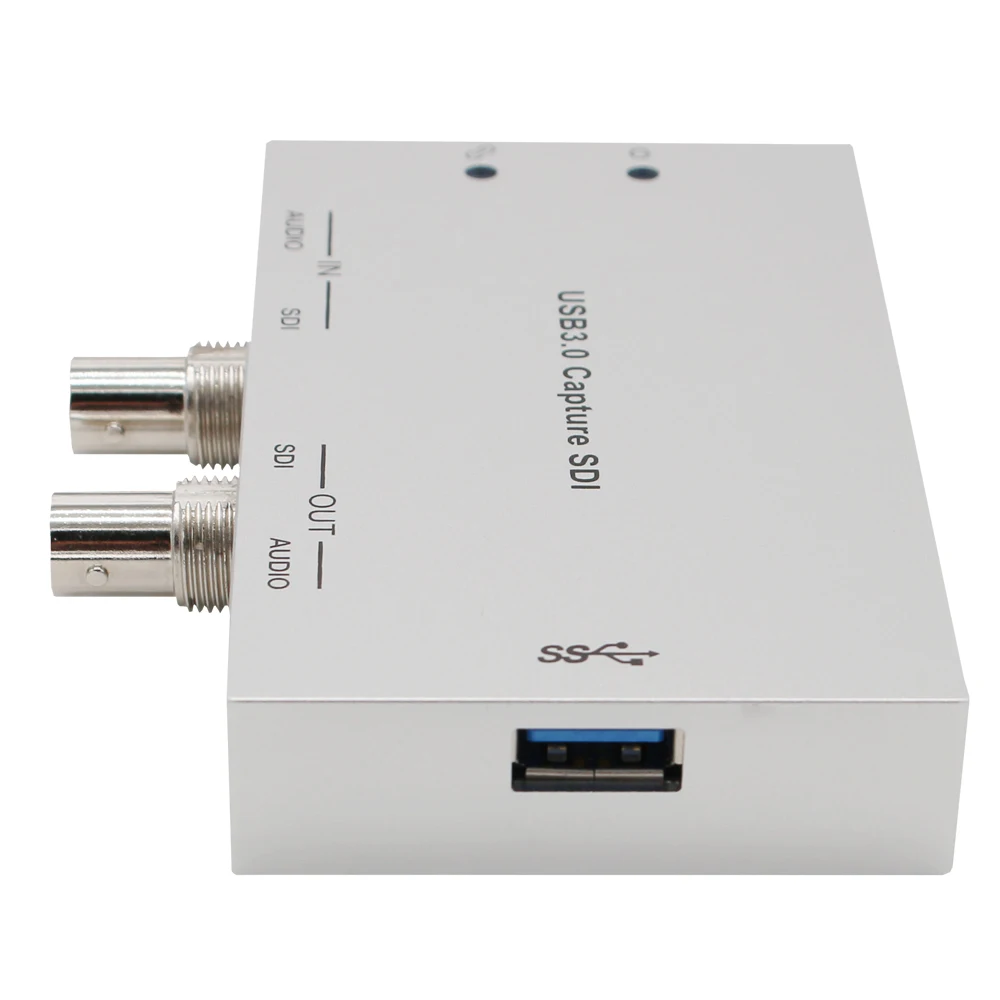

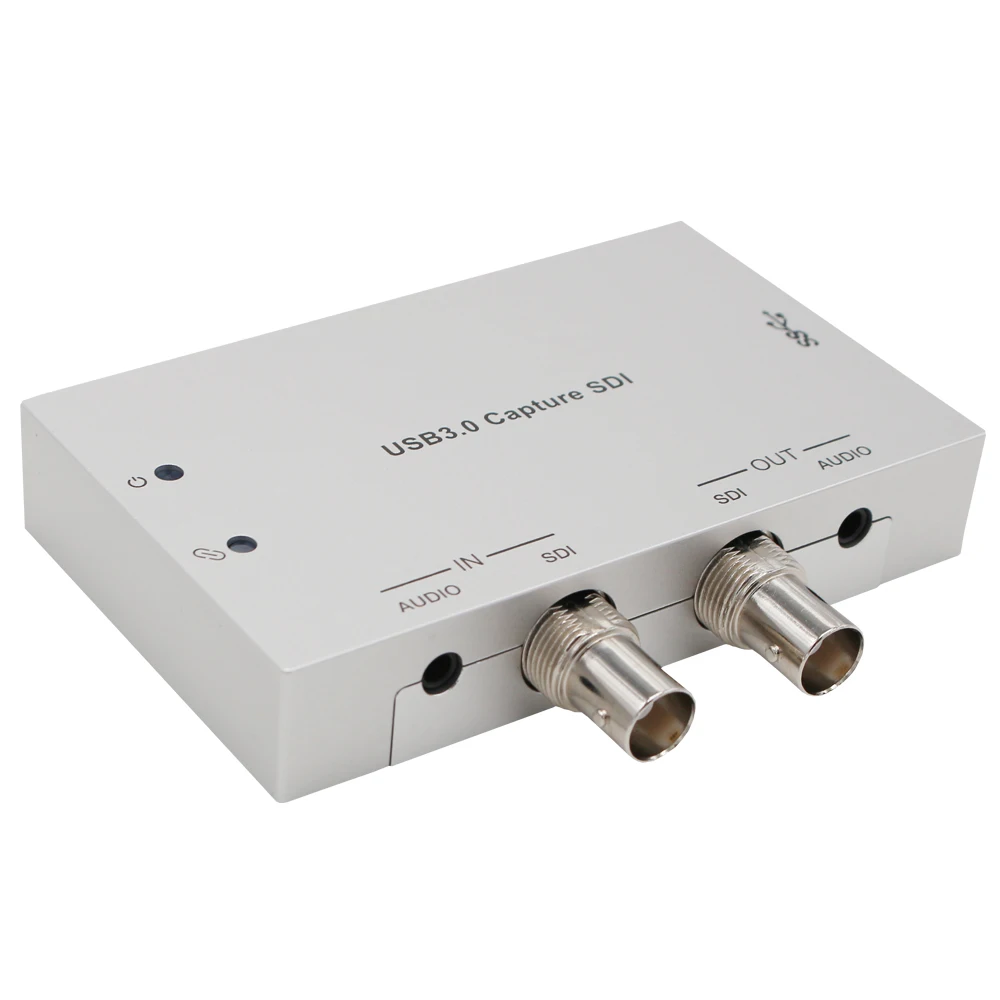

USB3.0 3G/HD/SD SDI к USB карте видеозахвата FPGA Dongle потоковая трансляция игр в реальном

---

Спасибо за покупку этого товара

Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции перед подключением, управлением или регулировкой этого продукта. Пожалуйста, сохраните это руководство для справки в будущем.

Устройство защиты от перенапряжений, рекомендуется

Этот продукт содержит чувствительные электрические компоненты, которые могут быть повреждены электрическими шипами, скачками, электрическим током, ударами освещения, использование систем защиты от перенапряжения настоятельно рекомендуется для защиты и продления срока службы вашего оборудования.

Оглавление

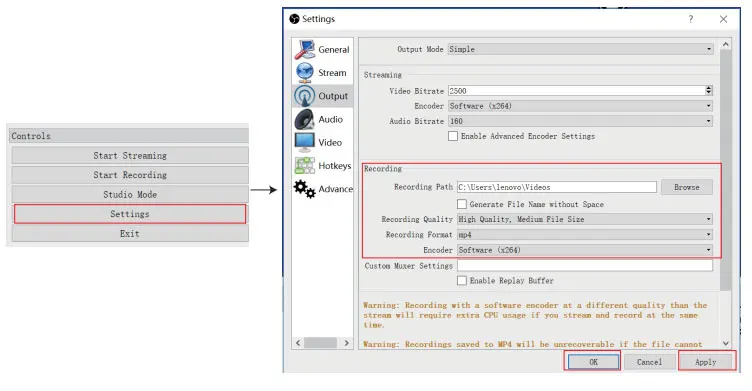

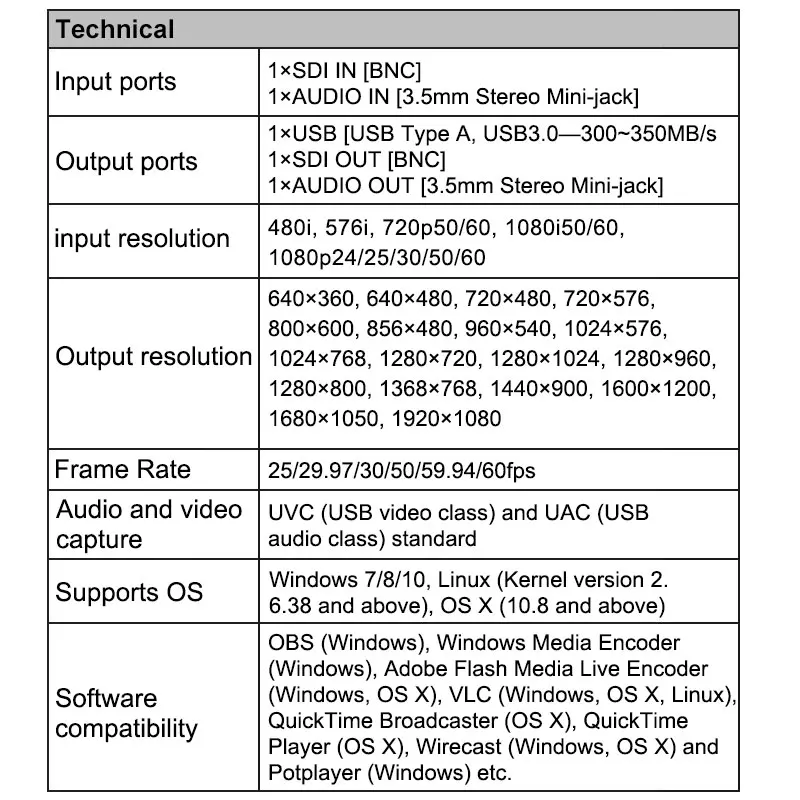

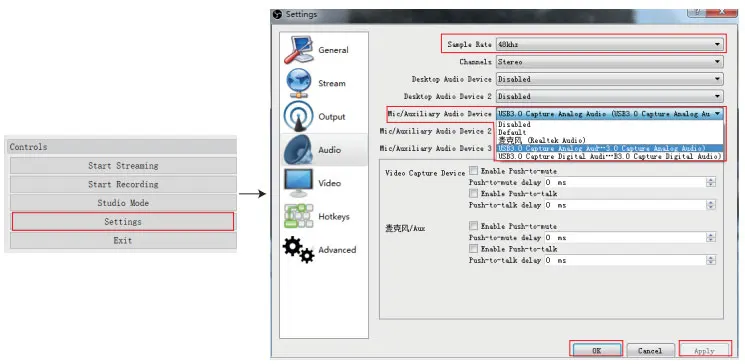

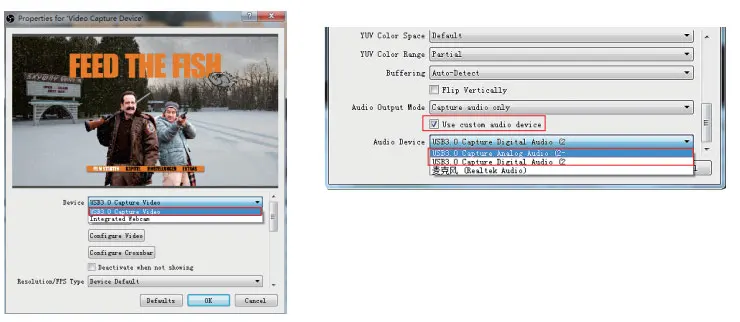

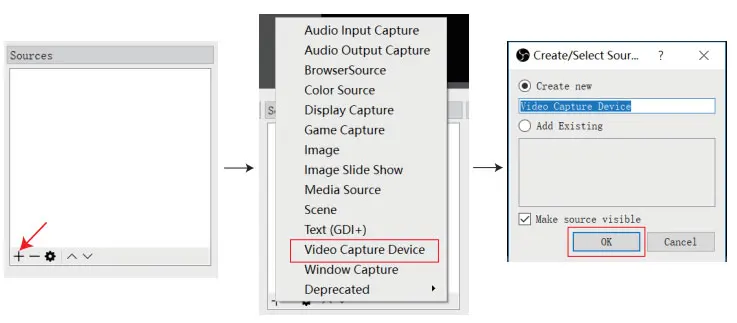

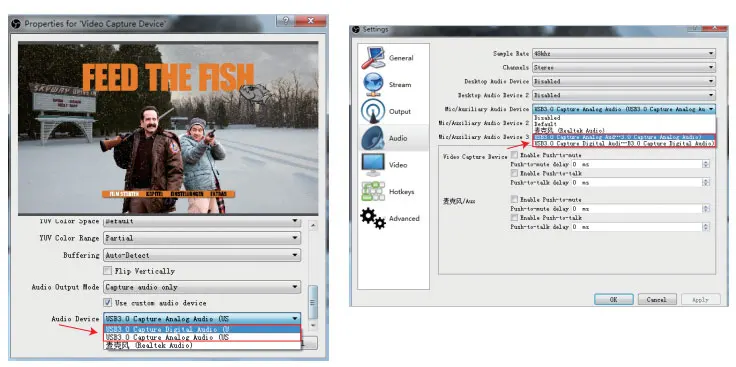

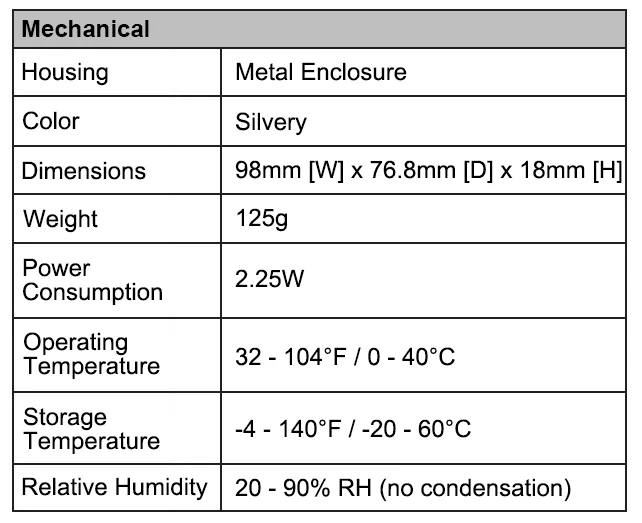

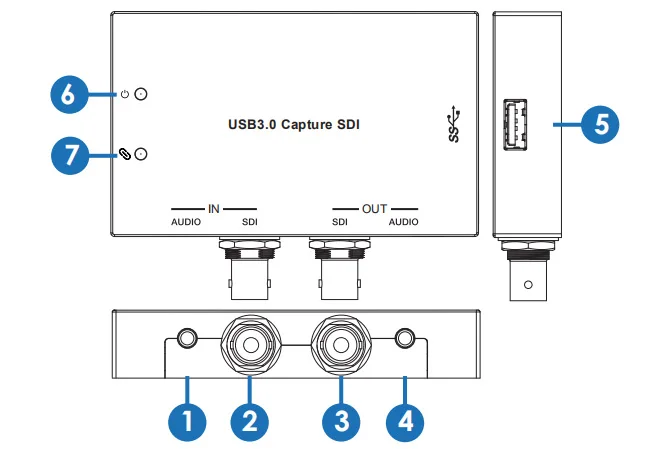

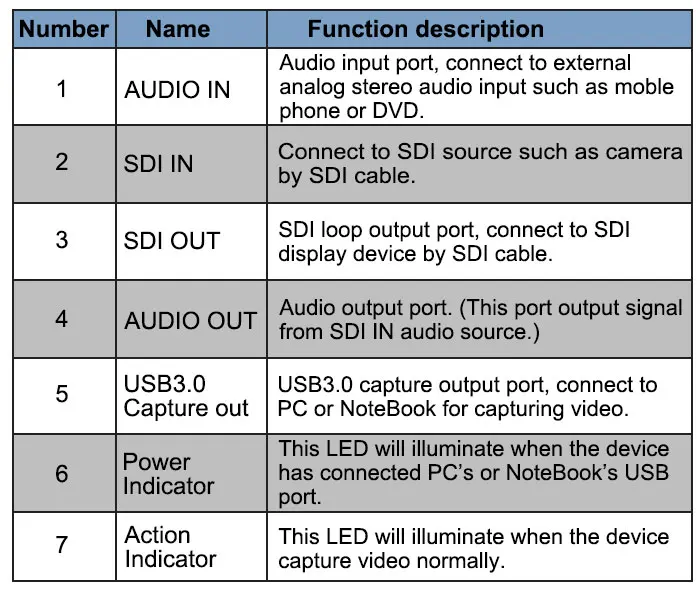

1. Ознакомление с таблицей 1 2. Характеристики логотипа 1 3. Посылка содержание ..................................................................... 2 4. Технические характеристики, описанные 2 5. Управление и функции работы ................................................ 3 6. Инструкция по программному обеспечению 5А 5 7. Способ выбора аудиозаписи ......................................... 9 8. Пример применения: Alibaba 10   1. Введение   Этот продукт имеет превосходную производительность, превосходную совместимость, легко носить с собой, простая установка. Он может захватывать входной сигнал SDI. Он поддерживает внешний аналоговый аудио вход и может быть выбран аналоговый или цифровой аудио сигнал для захвата. Этот продукт поддерживает выход SDI loop out и аналоговый выход стереозвука из источника SDI, максимальное разрешение видео до 1080p60Hz. Он совместим с чипсетом USB3.0 (Intel, Renesas, ASMedia, Fresco Logic и т. д.), совместим с расширением PCIe Gen 1,1x1 через интерфейс USB3.0. Продукт соответствует стандарту UVC и UAC. Простая подключи и работай, не требуется драйвер и установка.   2. Особенности   • Поддерживает запись видео на входе SDI и циклический выход SDI. Поддерживает разрешение 480i ~ 1080p60Hz формат ввода видео захвата. ☆ SDI вход поддерживает стандарт вещания SMPTE ST 425. Поддерживает аналоговые стерео аудио-входы. (Двойные Аудиовходы, выбранные для захвата аудио.) Поддерживает аналоговый стерео аудио экстракт из источника SDI. Совместимость с операционными системами Windows, Linux, OS X. Совместимость USB3.0 со скоростью передачи до 300 ~ 350 МБ/с./с. ☆ Совместимость с VLC, OBS, XSPLIT и AMCAP и т. д. программное обеспечение для захвата ПК. Простая подключи и работай, не требуется привод и установка.   3. Посылка содержание   ① 1 × SDI до USB3.0 видеозахвата плюс ② 1 × USB3.0 кабель типа A ③ 1 × руководство пользователя   4. Технические характеристики                   5. Управление и функции   6. Программное обеспечение для обучения   Например: OBS (открытое программное обеспечение вещателя) программное обеспечение, windows10 Система. 1. Установите программное обеспечение OBS на компьютер. 2. Дважды нажмите кнопку «OBS Studio», чтобы открыть приложение. 3. Нажмите на кнопку «+», вы можете увидеть меню вверх и выбрать «захват видео» Устройства», а затем нажмите кнопку «ок». 4. В опции устройства выберите «USB3.0 захват видео», в Чтобы выбрать «использовать пользовательское аудио устройство», выберите «USB3.0 захват цифрового аудио или USB3.0 захват аналогового аудио». Затем Нажмите кнопку «ок». (Внимание: “USB3.0 Capture Digital Audio”-это SDI IN port audio. «USB3.0 захват аналогового аудио» аудио в Вход Аудио.)     5. На странице настроек вы можете выбрать «аудио». На странице Вы Нужно выбрать «частота образцов» и «микрофон/Вспомогательное аудио устройство», чтобы выбрать «USB3.0 захват аналогового аудио или USB3.0 захват цифрового аудио». Затем Нажмите кнопку «применить» и кнопку «OK». (Внимание: «захват USB3.0 Цифровое аудио»-SDI в портовом аудио. «Аналоговый аудиосигнал USB3.0» Аудио во входном Аудио.)     6. Нажмите на значок настройки, чтобы выбрать «дополнительно» Свойства аудио» опция. На странице «дополнительные свойства аудио» вы Необходимо выбрать «монитор и выход». Затем нажмите кнопку «закрыть».     7. На странице настроек вы можете выбрать «Видео». На странице Вы Можно выбрать «базовое разрешение» и «выходное разрешение». Затем нажмите «применить» Кнопка и кнопка «ОК».     8. Откройте страницу настройки, вы можете выбрать «выход». На странице Вы Можно просматривать путь записи для захвата видео, выбрать качество записи, Выберите формат записи и т. Д. Затем нажмите кнопку «применить» и кнопку «ок».     9. Когда вы закончите все настройки, вам нужно нажать кнопку «СТАРТ» Кнопка «запись», чтобы начать запись видео. Если он закончился, нажмите на эту кнопку Нажмите еще раз, чтобы остановить запись видео.     10. Когда запись видео закончена, вы можете нажать кнопку «Exit», чтобы Закройте программного обеспечения.     Внимание: вся Инструкция по предназначена только для видеозахватаНастройки на вышеуказанном материале. Вы можете выбрать другие соответствующие настройкиФункция.   7. Способ выбора аудиозаписи   Этот продукт поддерживает аналоговое стерео аудио и SDI исходное аудио (Цифровое аудио). Он имеет два способа захвата звука, когда он захватывает видео. Например: Программное обеспечение OBS (открытое программное обеспечение вещателя). В тех случаях, когда Продукт захватывает видео, он может выбрать аналоговый стерео аудио или SDI источник Аудио. В этот момент эти два места должны быть настроены так же. Это Установите либо «аналоговый аудиосигнал USB3.0», либо «USB3.0» Захват цифрового аудио ”то же самое. Как показано на изображении ниже.   8. Применение пример





1
