Производитель высокий ток5 aПонижающий модуль питания постоянного давления постоянного токаВ светодиодныйПривод литиевая батарея

Пожалуйста, при использовании этого продукта, модуль входных полей, а выход не вместе, это вызовет на задней панели текущей пробоотборность, так что модуль не может регулировать размер выходного тока, подобрать Чехлы нагрузки, легко сжиженный чип электропитания на модуле.

Этот модуль прост и прост в использовании, мощный!

Модуль является3Большие функции, удовлетворяйте ваши самые ситуации!

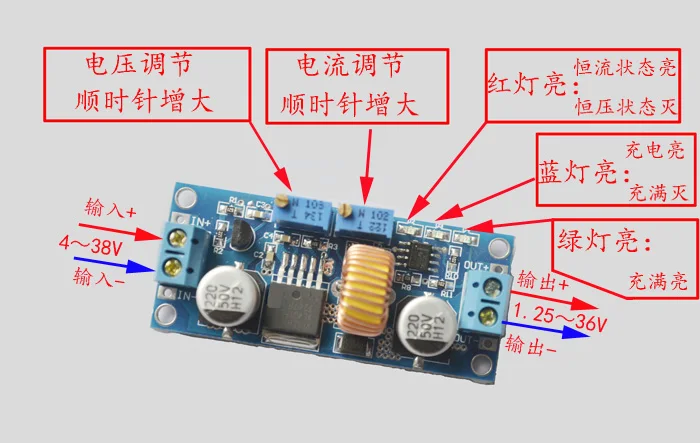

Модули окна:

1.Высокая мощность, высокая эффективность,5 a, Низкий уровень шума;

2.Три функции:

(1) В качестве общего понижающего модуля с возможностью защиты от перегрузки по току;

(2) В качестве всех видов литиевой батареи напряжения, никель-металлогидридной батареи, никель-кадмиевая батарея, зарядное устройство, используемое в солнечных батареях, ветряных турбин и других случаях;

(3) В качестве высокой мощностиВ светодиодныйИспользуется модуль драйвера постоянного тока;

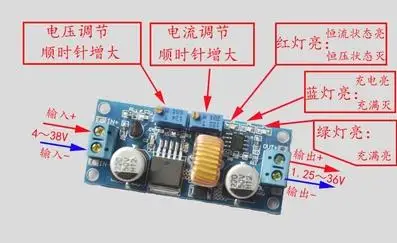

3.С постоянным напряжением и постоянным током два режима, имеют световой индикаторный модуль тока, в котором модель;

4.Используется в качестве литиевого зарядного устройства, вы можете установить напряжение зарядки и размер зарядки, есть свет

Ниже зарядка уже заполнена;

5.С функцией ограничения тока, не сжигает выходные модули короткого замыкания.

А, В,А, В, Параметры модуля

Входное напряжение:4-38 Вт

Выход напряжение:1,25-36 vНепрерывная Настройка

Выход ток:Регулируемый, является крупнейшим5 a

Выход мощность:Самый большой75 Вт.

Рабочая температура:-40 ~ + 85Степень

Рабочая частота:180 кГц

Эффективность преобразования:Самый высокий96%

Защита от короткого замыкания:Есть (предельный ток8)

Защита от перегрева:(Перегрев после автоматического отключения выхода)

Защита от обратного подключения:Нет, (например, необходимо, чтобы Входная струна была в большой токовый диод)

Установка метод:4Звезда3 ммАвтономная шелк

Режим подключения:Клемм или аккумуляторных сосудов сварочные терминалы,V-вВ качестве входа,V-образный вырезДля выхода

Размер модуля:Длинный61,7 ммШирокий26,2 ммВысокая15 мм

Вес:25G

Второй Во-вторых,Диапазон применения

1.В качестве общего понижающего модуля используется защита от перегрузки по току

Способ применения:

(1), Чтобы отрегулироватьПостоянное давление потенциометр, Сделайте выходное напряжение для достижения того, что вы хотите значение напряжения

(2) Мультиметра10 aИзмерение тока на выходе файла короткого замыкания (две ручки и полученные непосредственно на выходной терминал),В то же время для регулировкиПостоянный ток потенциометрЗащита от перегрузки по току выходного тока до ожидаемого значения. (например, мультиметр Отображает текущее значение4 a, Затем при использовании модуля только максимальный ток4 aВ настоящее время, чтобы4 aКрасный, когда постоянный индикатор Тока постоянного напряжения, в противном случае индикатор выключен)

Примечание: При использовании в этом состоянии, из-за выходного терминала0,05Текущая пробоотборность при подключении нагрузки0 ~ 0,3 VПадение давления, это нормальное явление. падение давления не вниз по вашей нагрузке, но сброшено на пробоотборность.

2.Используется в качестве зарядного устройства

Без постоянного тока Модуль функции не может быть использован для подзарядки аккумулятора, из-за потребления аккумулятора и зарядного устройства разницы в давлении очень большой, потому что ток зарядки слишком большой, вызвав повреждение клеток, начните использовать постоянный ток зарядки аккумулятора, При зарядке до некоторой степени автоматического переключения обратно на постоянное напряжение зарядки.

Способ применения:

(1) Убедитесь, что вам нужно подзарядить напряжение зарядки и ток зарядки; (если параметры литиевой батареи3,7 в/2200 мАч,Так для поплавкового давления зарядки4,2 V, Максимальный зарядный ток никель-металл1 c, А именно:2200 мА)
(2) Состояние без нагрузки, мультиметр для измерения выходного напряжения, Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение поплавок зарядное напряжение; (если3,7 VЛитиевая батарея, для регулировки выходного напряжения4,2 V)
(3) Мультиметра10 aИзмерение тока на выходе файла короткого замыкания (две ручки и полученные непосредственно на выходной терминал),В то же время для регулировкиПостоянный ток потенциометрСделайте выходной ток достигает предварительно заданного значения тока зарядки;
(4) Лампа сигнала поворота по умолчанию Заводская зарядка0,1Раз зарядный ток никель-металл;(Батарея в процессе зарядки электрического тока уменьшается постепенно, и постепенно по постоянному току зарядки в постоянном напряжении зарядки, если настроен ток зарядки1 a, Тогда, когда ток зарядки меньше0,1 A, Синий свет, зеленые огни, зарядка от аккумулятора завершена в это время)
(5) Подключен к аккумулятору и зарядке.

(Шаг1,2,3,4Есть: входная мощность, выходной свет не поднимает батарею)

3.В качестве высокой мощностиВ светодиодныйИспользуется модуль драйвера постоянного тока

(1Убедитесь, что вам нужно управлятьВ светодиодныйРабочий ток и максимальное рабочее напряжение;

(2) Отсутствие нагрузки, мультиметр для измерения выходного напряжения, регулировка потенциометра постоянного напряжения, чтобы сделать выходное напряжениеВ светодиодныйСамым высоким напряжением;

(3) Мультиметра10 aИзмерение тока выходного файла короткого замыкания, в то же время, регулировка постоянного тока потенциометра выходной ток до ожидаемогоВ светодиодныйРабочий ток:

(4) Подключен кВ светодиодныйИ ввод в эксплуатацию.

(Шаг1,2,3Есть: входная мощность, выходной свет не поднимаетсяВ светодиодныйЛампу.

Примечание: Этот модуль более чем3 пакета (ов),35 Вт.При использовании, пожалуйста, усилите тепло!
