Характеристики
Модуль часов PCF8563 PCF8563T 8563 модуль RTC | Электронные компоненты и принадлежности
История изменения цены
*Текущая стоимость 51,47 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 65.84 руб. | 66.56 руб. | 65.5 руб. |
| Jan-22-2026 | 53.32 руб. | 54.2 руб. | 53.5 руб. |
| Dec-22-2025 | 64.27 руб. | 65.7 руб. | 64.5 руб. |
| Nov-22-2025 | 63.85 руб. | 64.63 руб. | 63.5 руб. |
| Oct-22-2025 | 50.58 руб. | 51.75 руб. | 50.5 руб. |
| Sep-22-2025 | 62.15 руб. | 63.51 руб. | 62.5 руб. |
| Aug-22-2025 | 62.75 руб. | 63.7 руб. | 62.5 руб. |
| Jul-22-2025 | 61.45 руб. | 62.78 руб. | 61.5 руб. |
Описание товара
Ссылка:Http://pan.baidu.com/s/1qXpypliПароль: 63y5 информация
8563Http://pan.baidu.com/share/link?shareid=1104839321&uk=3426654483Информация
- Все возможные расширения: в дополнение к необходимым портам для SDA и SCL, также вводится INT.COT, который может быть использован.
Резервная батарея: когда система выключена, резервная батарея поставляет питание на чип PCF8563. Низкое энергопотребление PCF8563 гарантирует, что аккумулятор может питаться нормально в течение десяти лет.
Кристалл Осциллятор: Совершенно новый оригинальный настоящий кристалл осциллятор обеспечивает стабильность чипа PCF8563. Точное время в пути.
Преимущества самого чипа: в реальных проектах владельца магазина были применены различные чипы часов, и обнаруженный чип является наиболее стабильным. Самая Точная во время путешествия. Самая низкая потребляемая мощность. Чип часов, такой как DS1302, слаб. Рекомендуемый чип часов PCF8563.
A. PCF8563 чип часы введение
PCF8563-это промышленный Многофункциональный чип часов/календаря с очень низким энергопотреблением с функцией интерфейса шины I2C от PHI.LIPS. PCF8563 имеет различные функции сигнализации. Функция таймера, функция вывода часов и функция прерывания. Может выполнить различные комплексные услуги синхронизации и даже обеспечить функцию watchdog для микроконтроллера. Это очень экономичный чип часов, он широко используется в счетчиках электроэнергии, счетчиках воды, счетчиках газа, телефонах, факсимильных аппаратах, портативные приборы и приборы на батарейках и другие области продукции.
Основные показатели производительности PCF8563:
★Может питаться от резервного аккумулятора
★Широкий диапазон напряжения 1,0 ~ 5,5 В
★Ультра низкое энергопотребление: типичное значение 0.25uA
★Серийный вход/выход через шину I2C
★Программируемая частота вывода часов: 32,768 кГц. 1024 Гц. 32 Гц. 1 Гц.
★Четыре функции сигнализации и функции таймера
★В том числе цепью повторного включения. Конденсатор осциллятора и схема обнаружения отключения питания
★Откройте сливной прерывания Выход
★Высокая скорость чтения и письма 400 кГц

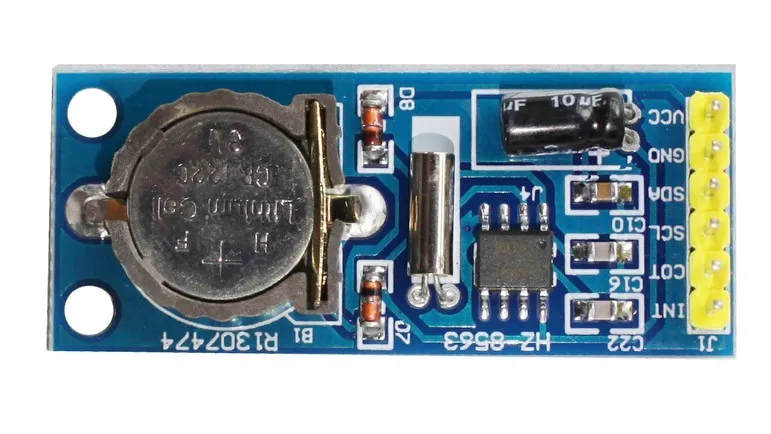

2. Описание интерфейса модуля
Левый батарея Интерфейс установки
Обратите внимание на направление при установке, установите в соответствии с направлением на картинке
INT прерывает выход справа (обычно не используется)
Выход часов для кроватки (обычно не используется)
SCL IIC интерфейс часов к микроконтроллеру IO port
Цифровой интерфейс SDA IIC к порту микроконтроллера IO
GND модуль с заземлением
VCC разъем питания внешнего 3,3 v-5v
Три. Тесты инструкции
Загрузите программу в 51 папку в прилагаемых данных на MCU STC89C52 (Совместимость с программой очень хорошая, вы можете использовать ее в других MCUs с небольшой модификацией). После включения вы можете получить информацию о часах бега, открыв последовательный порт.

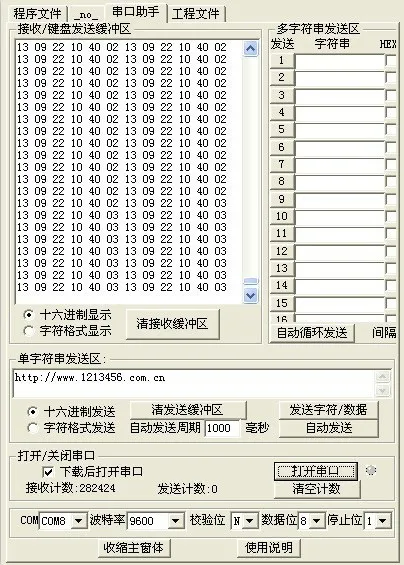

После загрузки программы Откройте инструмент последовательной отладки, и вы получите информацию о year.mo nth.day.hour. Minutes. second.

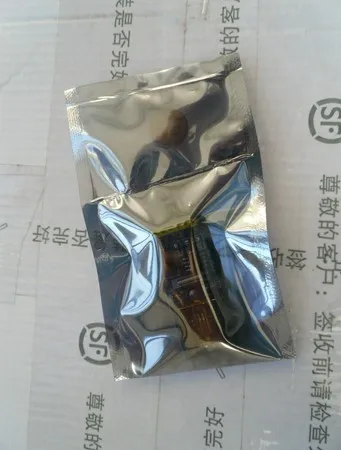

Четыре. Доставка посылка
Пять. Примечания
1. Желтые (или черные) штырьковые заголовки отправляются клиенту, но не паиваются на доску; клиенты могут припаять булавки в соответствии с их потребностями или не припаять или припаять другие разъемы (не говорите нам, что нет паяльника) это важно для участия в электронике.)
2. Прилагаемая программа протестирована на STC89C52, KEIL compiler environment, предоставляет только справочную и теоретическую техническую поддержку, не предоставляет услуги по отладке и чтению, пожалуйста, поймите, спасибо
