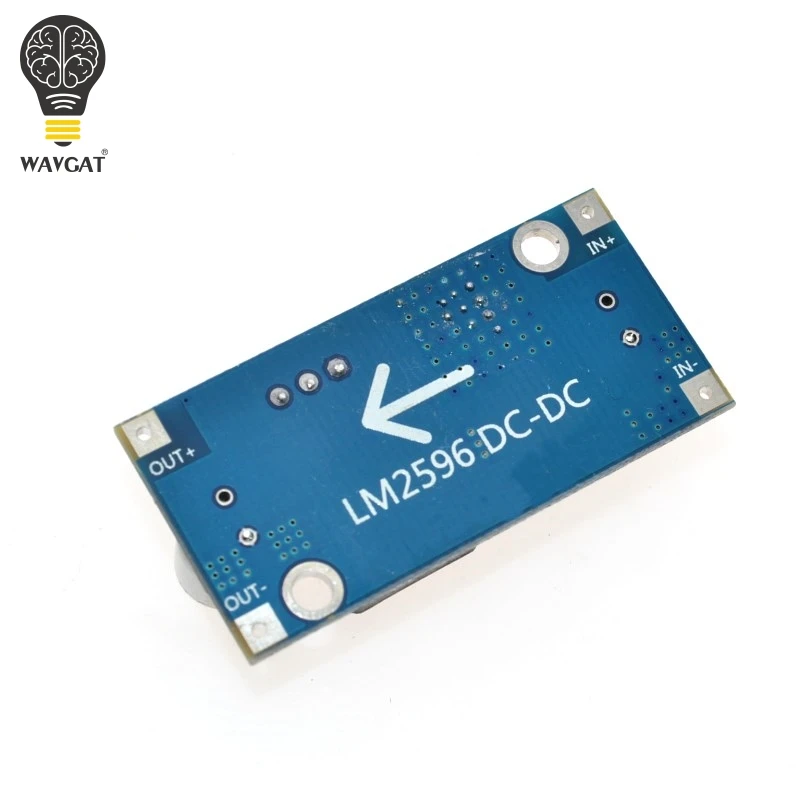

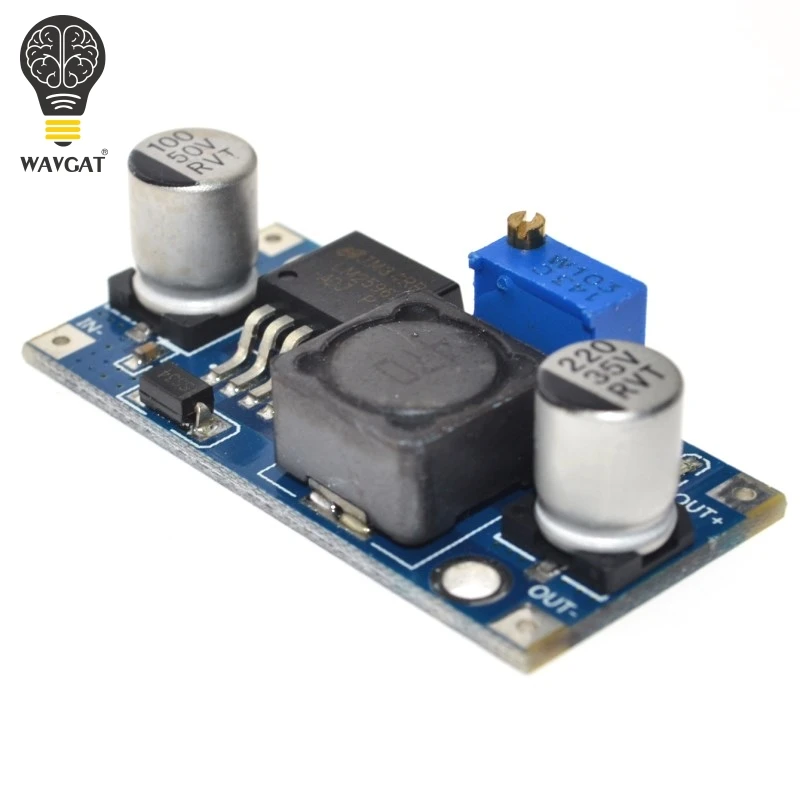

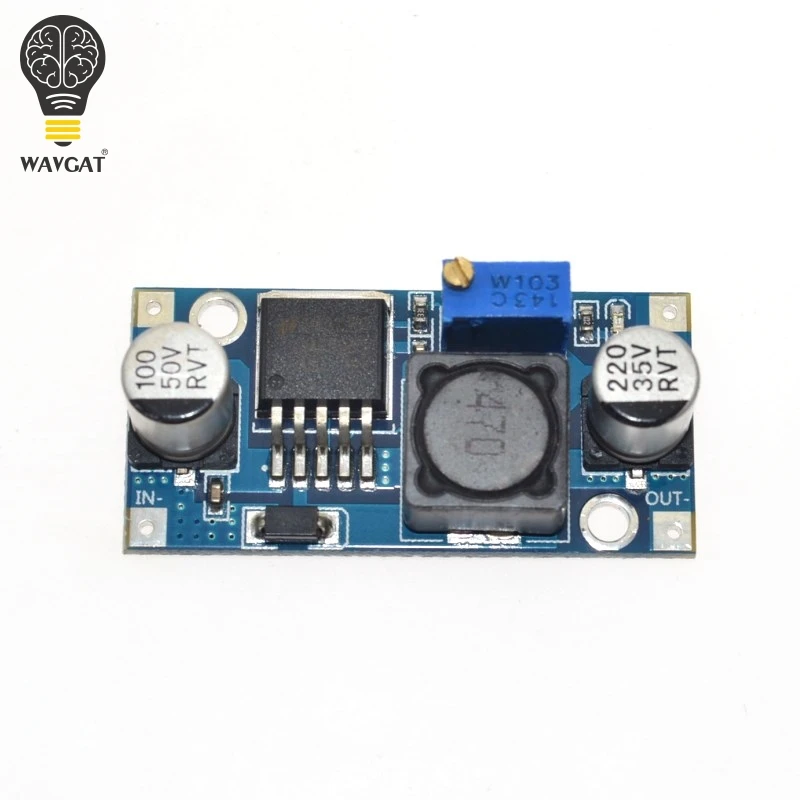

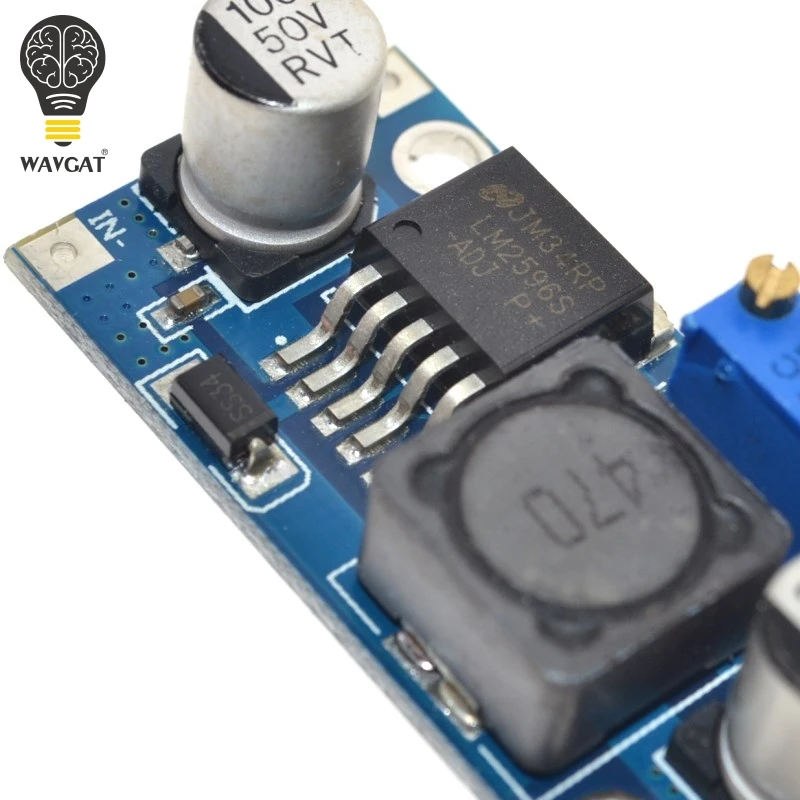

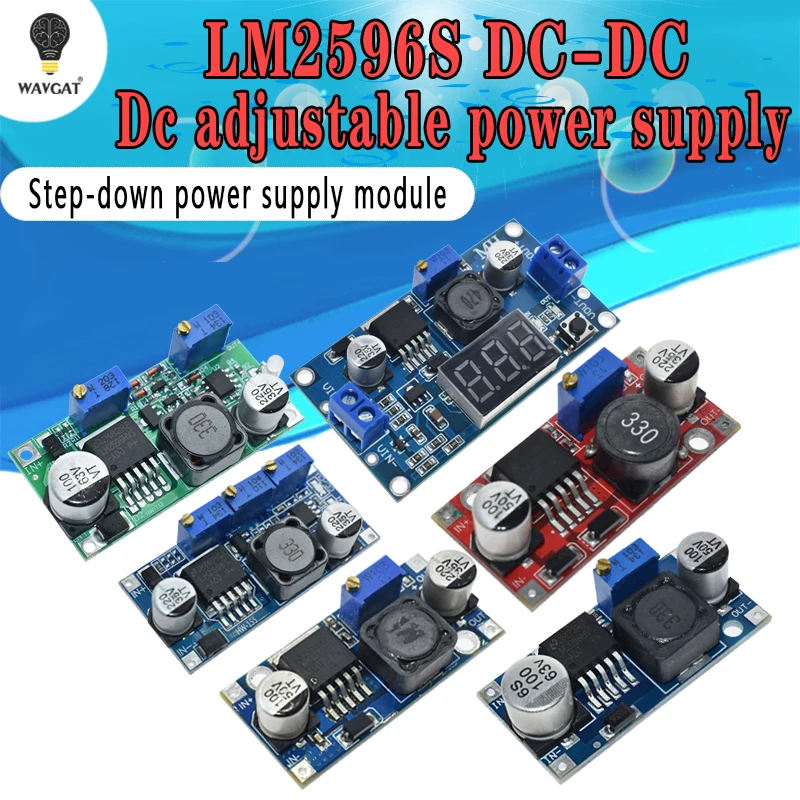

Высококачественный модуль питания LM2596s Регулируемый понижающий 3 А с регулятором

Высококачественный модуль питания LM2596s Регулируемый понижающий 3 А с регулятором

• Название: LM2596 DC-DC понижающий модуль
• Входное напряжение: 4 В ~ 35 в
• Выходное напряжение: 1,23 В ~ 30 в
• Выходной ток: 3A (макс.)
• Эффективность преобразования: 92% (макс.)
• Выходная пульсация: <30 мВ
• Частота переключения: 150 кГц
• Рабочая температура:-сорок пять ~ + 85
• Размер: 43 мм * 21 мм * 14 мм (длина * ширина * высота)

  Особенности:

  1. Диапазон Входное напряжение: от 3,2 В до 40 В постоянного тока (Входное напряжение должно быть выше, чем выходное напряжение 1,5 в выше. Не может бустер)

  2. Диапазон Выходное напряжение: 1,25 В постоянного тока до 35 в Регулируемое напряжение, Высокая эффективность (92%) Максимальный выходной ток-3A.

  Инструкции:

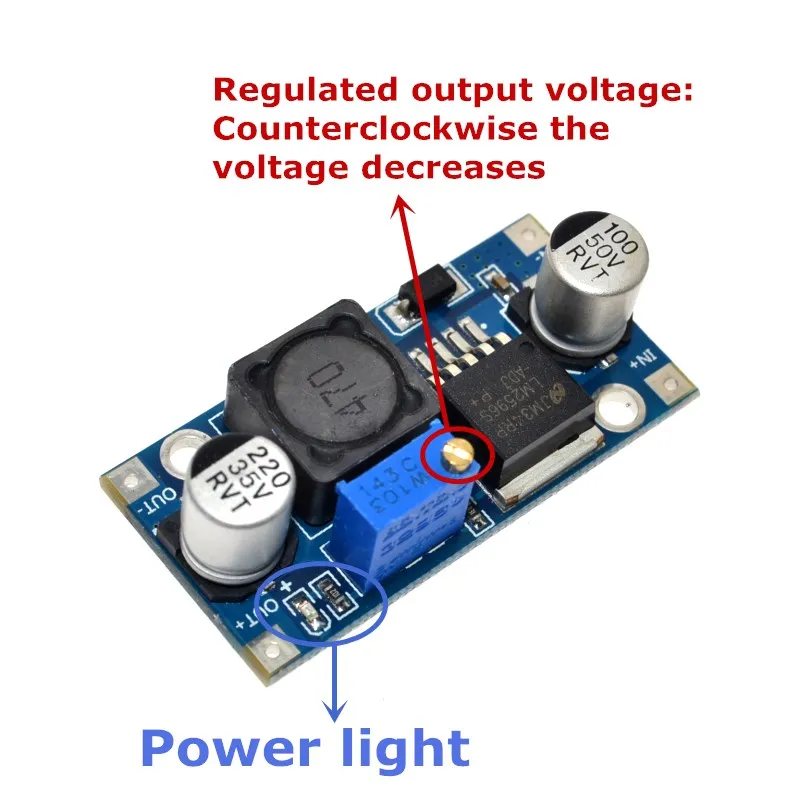

  1. Мощность (3-40 в), световой индикатор, модуль работает должным образом.

  2. Отрегулируйте синюю ручку потенциометра (вращение по часовой стрелке обычно повышается, поворот против часовой стрелки вниз) и установите мультиметр для контроля напряжения на выходе.

Флуоресцентный

Характеристики:
Свойство модуля: не изолирующий бак
Режим выпрямления: несинхронный выпрямитель
Входное напряжение: 3,6 В-46 в
Выходное напряжение: 1,25-35 в
Выходной ток: Номинальный ток 3A,
Эффективность преобразования: 92% (самый высокий)
Частота переключения: 65 кГц
Выходная пульсация: 30 мВ (максимум)
Регулирование нагрузки: ± 0.5%
Регулирование напряжения: ± 2.5%
Рабочая температура:-минус 40 градусов-85 градусов
Размер: 43 мм * 21 мм * 14 мм (Д * Ш * Г)

Использование руководства:
1. Подключен к источнику питания (3-40 в),Светильник индикатора питания горит, модуль работает должным образом.
2. Отрегулируйте синюю ручку потенциометра (как правило, усилитель по часовой стрелке, против часовой стрелки) с помощью мультиметра, контролирующего выходное напряжение до напряжения.

Флуоресцентный

Флуоресцентный

• CC CV литиевая

• Диапазон входного напряжения: 5-36 В постоянного тока

• Диапазон выходного напряжения: 0,8-32 В постоянного тока

• Эффективность: 95% (макс.)

• Выходной ток: 5А (макс.) регулируемый

• Д * Ш * В = 5,2*2,6*1,4 см (прибл.)

• Рабочая температура: от-40 °C до + 85 °C

• Регулирование напряжения: ± 2.5%

• Регулирование нагрузки: ± 0.5%

• Выходная пульсация: 50 мВ (макс.) 20 м полоса пропускания

• Частота переключения: 180 кГц

Флуоресцентный

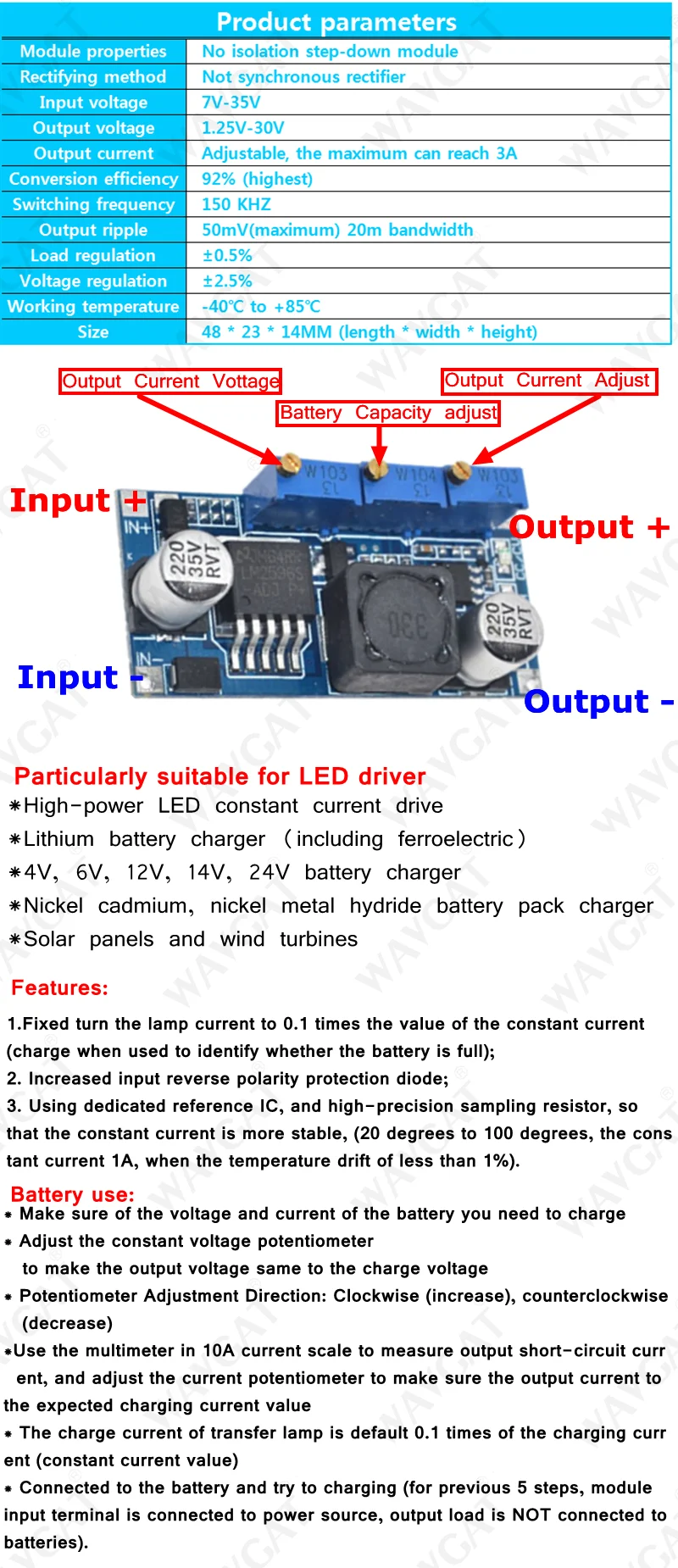

Описание:
100% новый и высокое качество
Тип: постоянный ток/постоянное напряжение
Размер: (Д * Ш * В) 4,80*2,40*1,4 см/1,89 "* 0,94" * 0,55"
Входное напряжение: 5-57 В Входное напряжение должно быть выше 2 в, чем выходное напряжение
Выходной ток: Номинальный ток 2.5A/ 3A Макс (требуется радиатор)
Выходное напряжение: 1,25-30 в (регулируется)
Выходная мощность: 15 Вт Макс при максимальном напряжении
Защита от короткого замыкания на выходе: Да, постоянный ток (значения настройки постоянного тока)
Защита от обратной полярности на входе: Да,
Диапазон постоянного тока: 0,2-3A (регулируемый, по умолчанию передан 1A)
Ток лампы поворота: значение постоянного тока * (0,1), поверните значение постоянного тока лампы


Преимущества:

Плавная Регулировка выходного напряжения
Плавная Регулировка выходного тока
Светодиодный индикатор, красный под нагрузкой/зеленый без нагрузки
Многооборотный потенциометр с длительным сроком службы
До 1,5 В (Typ. 1,16 В) разница между входным и выходным напряжением
До 2,5a выходной ток
Очень низкое энергопотребление на холостом ходу, около 10 мА (0,01)
Температурная защита
Входное напряжение до 60 в
Высокая стабильность выходного напряжения
Высокая эффективность
Нет необходимости дополнительного охлаждения до 2 А
Высокая частота преобразования постоянного/постоянного тока, что приводит к уменьшению размера устройства

Применение:
Зарядное устройство для всех батарей в диапазоне 1,23 В ~ 28 в, только установите точное напряжение батареи и зарядный ток
Высокая Конвертация при использовании в автомобиле
Регулируемый лабораторный источник напряжения
Светодиодный драйвер с постоянным током
Устройства затемнения
Лабораторный источник питания

Флуоресцентный

Это чип LM2596HVS Not LM2596S,Пожалуйста, знайте это

• Тип/Название: LM2596HVS DC-DC понижающий модуль
• Входное напряжение: 4,5 В ~ 53 в
• Выходное напряжение: 3 В ~ 40 в
• Выходной ток: 3A (макс.)
• Эффективность преобразования: 92% (самый высокий)
• Выходная пульсация:<30 мВ
• Частота переключения: 150 кГц
• Рабочая температура:-45 ° ~ + 85 °
• Размер: 43 мм * 21 мм * 14 мм (Д * Ш * В)

IN-IN + inputPositiveInput Negative!

Положительный выход + Выход Отрицательный

Диапазон входного напряжения: DC4.5V to53V (входное напряжение должно быть больше, чем outputvoltageto1.5Vor morehigh. Не может увеличить)

Диапазон выходного напряжения: DC3Vto 40 vнапряжение постоянно регулируется, высокая эффективность (до 92%) Максимальный выходной ток of3A.

Измерение 12 В входной сигнал, 5 в выходной ток 1Aload регуляция скорости менее 1%
