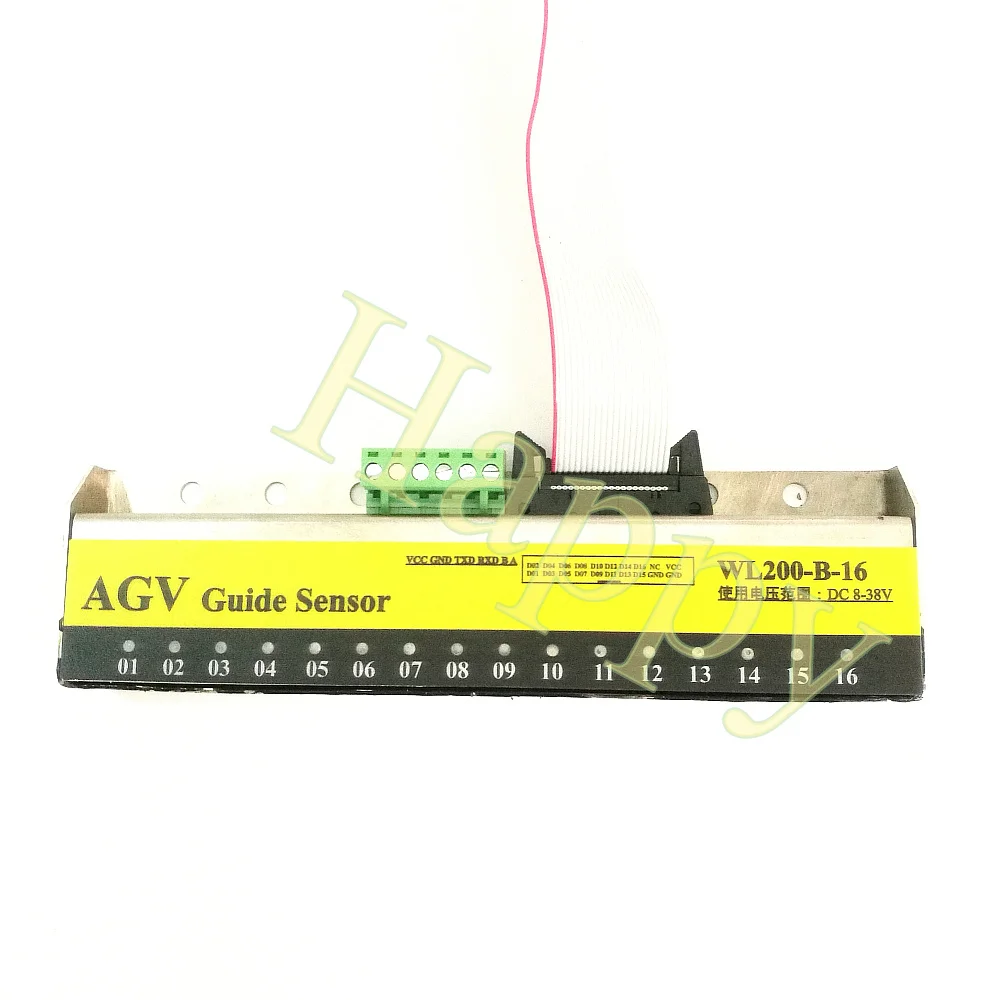

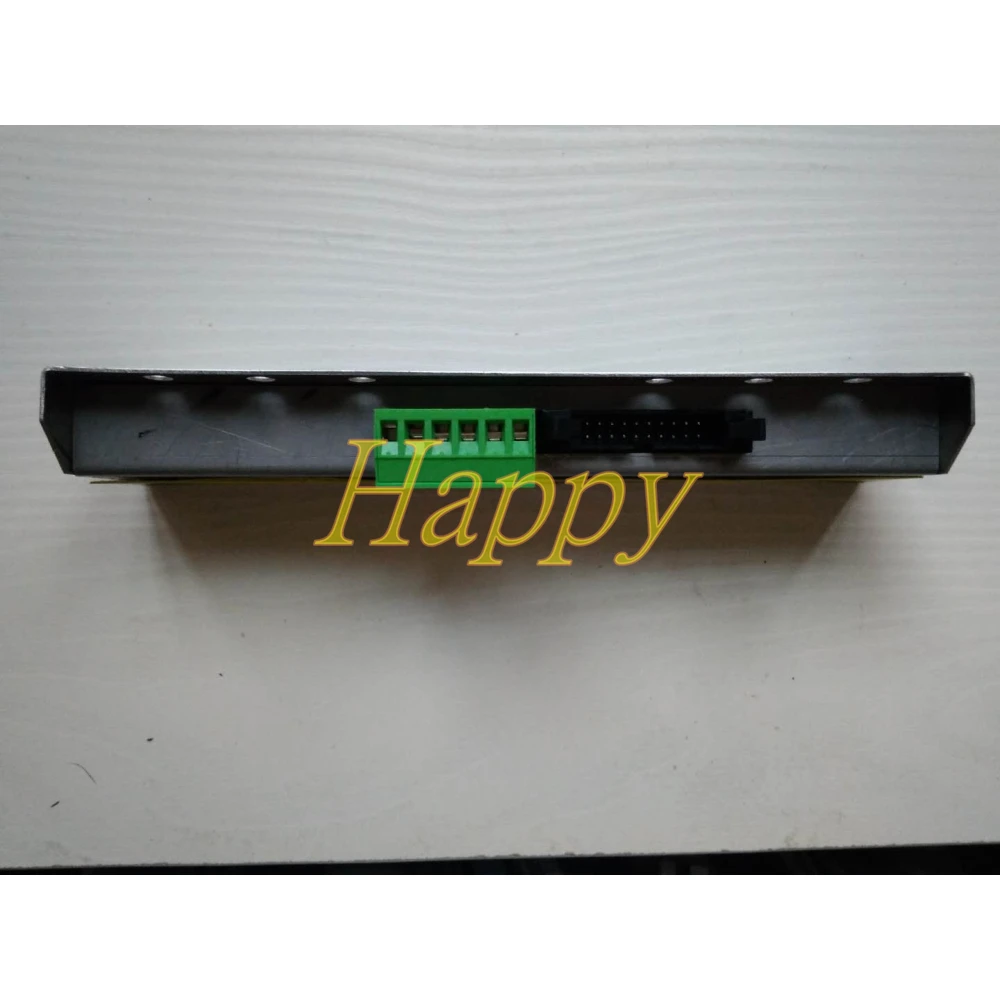

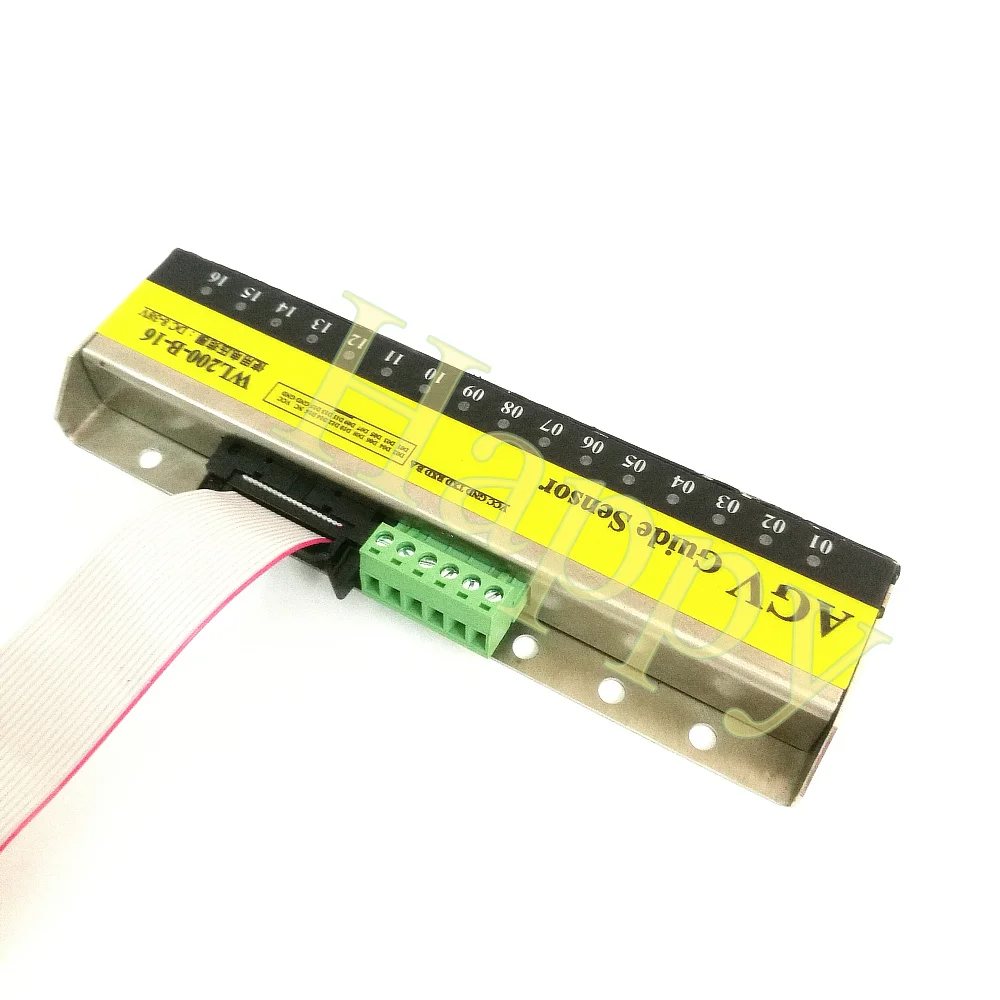

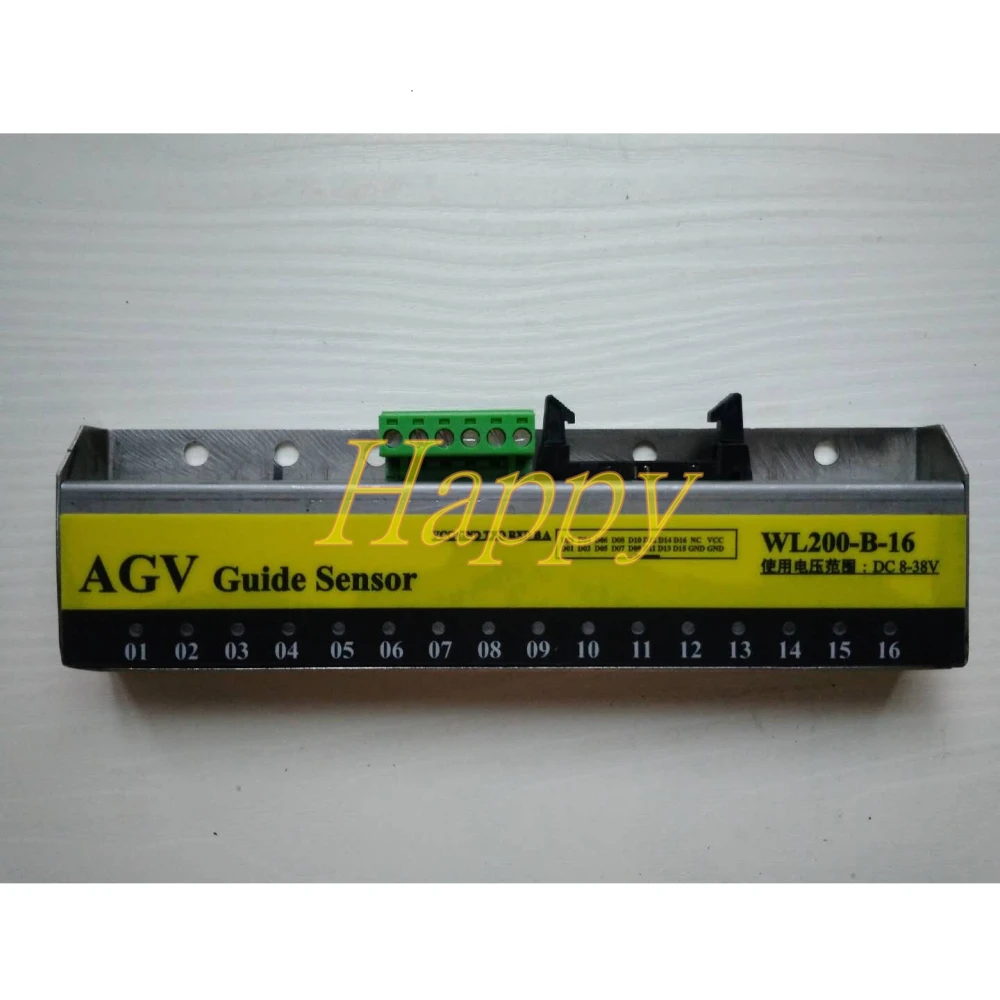

16 канальный Магнитный навигационный датчик навигация магнитная полоса RS232 IO

---



1. Использование и характеристики продукта:

WL-200B Магнитный навигационный датчик в основном используется в автоматическом управляемом транспортном средстве AGV магнитной полосы навигационного режима, автоматической тележки AGC, робота доставки еды, беспилотной мобильной полки, логистики сбора и других отраслей промышленности. Магнитный навигационный датчик принимает 16 точек выборки, RS232 и RS485 для вывода таким же образом, и имеет ту же производительность, что и магнитный навигационный датчик той же спецификации. Высокая производительность, хорошая совместимость, высокая надежность, короткий срок доставки, высокая чувствительность, высокая защита от помех, температурный дрейф, магнитная насыщенность и другие показатели производительности лучше, чем аналогичные продукты на рынке. Автоматическое управляемое транспортное средство AGV магнитной полосы навигационного режима перемещается по магнитной полосе, заложенной на земле. Он устанавливается в нижней части кузова автомобиля перед AGV, 0-55 мм от поверхности магнитной полосы (Рекомендуемая высота установки 5-45 мм), и ширина магнитной полосы составляет 30 мм или 50 мм. Магнитный навигационный датчик может обнаруживать магнитное поле над магнитной полосой с помощью 16 точек выборки с внутренним интервалом 10 мм. Каждая точка выборки имеет соответствующий сигнал на выходе. Магнитный навигационный датчик перпендикулярен непрерывной выборке над магнитной полосой. Каждая точка образца обнаруживает, что магнитная полоса Выводит сигнал, RS232 и RS485 одновременно выводит данные, а индикатор состояния обнаружения указывает на сигнал, обнаруженный каждой точкой выборки.

2. Основные преимущества аналогичных продуктов

◆ Уникальная технология обработки сигналов, работа продукта более надежная. ◆Более Гибкий Метод установки, диапазон высоты магнитной полосы от 5 до 55 мм; ◆ Более гибкий режим интерфейса, используя три режима выхода сигнала: 1, RS232 115200 скорость передачи данных. 2. Выход RS485. 3. 16-канальное переключение triode OC gate. ◆Размеры, 182 мм * 50*20 мм (длина, ширина и высота); ◆ Поддержка работы с широким напряжением 7-38 В; ◆С идеальной защитой, он имеет защиту от обратного хода источника питания; ◆Ультра низкое энергопотребление, около 50 мА при 24 В; ◆ 16-точечный сигнал обнаружения, равномерно распределенный с интервалом 10 мм; ◆Промышленный стандартный дизайн, широкий диапазон температур; ◆ Сверхнизкий температурный дрейф, сверхвысокая точность консистенции; ◆С функцией самостоятельного тестирования; ◆Продукт имеет водонепроницаемую, антистатическую и влагостойкую обработку. Отвечает требованиям каждой экологической работы. ◆ Сигнал быстро обновляется и сигнал обновляется до уровня миллисекунды. ◆ RS485 коммуникация поддерживает протокол MODBUS

3. Параметры продукта

Имя параметра индикатор параметра Размер продукта 182 мм * 50*20 мм Рабочее напряжение 8-38 в, вход с защитой от обратного хода Рабочий ток 50мА при 24В Рабочая температура от-20 до 50 градусов Режим связи RS232, RS485, переключение транзистора OC выход Время отклика сигнала 1 мс Рекомендуемая высота установки 5-45 мм Расстояние обнаружения 0-55 мм Определение полярности N или S Количество точек обнаружения 16 (Эквивалентное расстояние 10 мм) Быстрое время отклика 1 мс Магнитная полоса шириной 30 мм или 50 мм поверхность магнитного поля больше 100 Гаусс Рекомендуется использовать магнитную полосу спецификации N pole (заводской по умолчанию), ширина 30 мм, толщина 1,2 мм
