Мини USB DAC мини usb dac декодер PCM2704 звуковая карта аналоговый плата|Интегральные

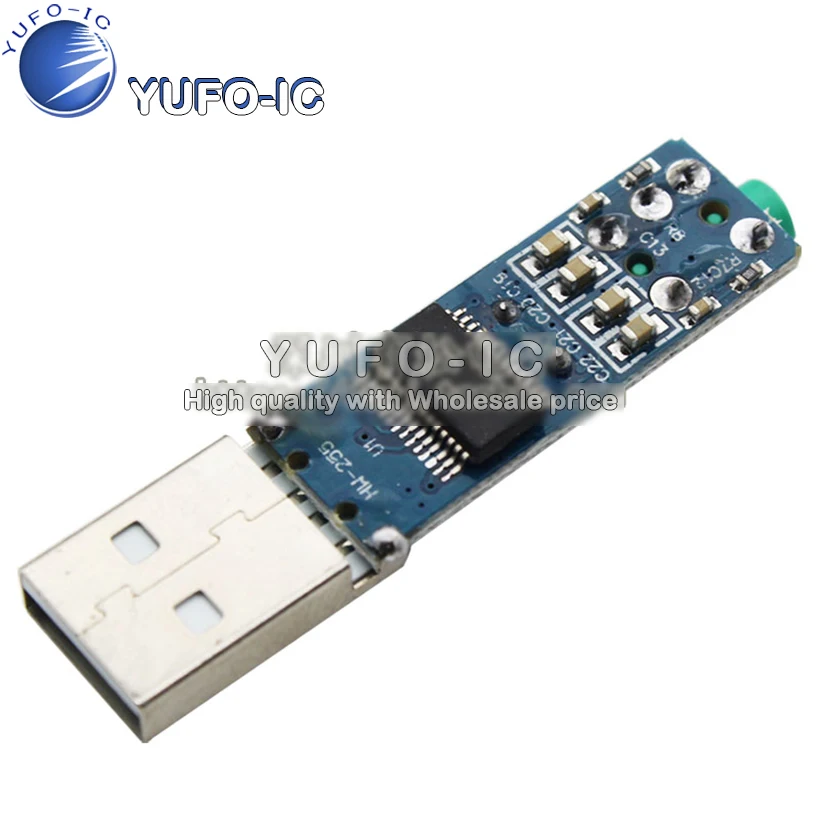

Мини PCM2704 USB звуковая карта/DAC декодер плата, размер: 12*49 мм (включая клеммы)

Источник питания USB, аналоговый выход. Подключите непосредственно к usb-порту компьютера, устраняя подключение

Основной чип использует чипы USB hifi-класса PCM2704 BB, его производительность лучше, чем наиболее часто используемый низкоклассный чип серии CM102S на рынке, источник питания питается от USB, выход может быть непосредственно подключен к наушнику, а также может использоваться в качестве передней части. Цифровой выход может быть более продвинутым декодеры DAC обеспечивают SPDIF цифровые сигналы для лучшего качества звука. Благодаря внешней звуковой карте, серьезных электромагнитных помех в шасси избегается, а соотношение сигнал/шум и качество звука улучшаются.
PCM2704-это однокристальный цифровой-аналоговый чип преобразования. Он имеет два цифровых-аналоговых канала преобразования и интегрированный контроллер интерфейса USB. Интерфейс соответствует стандарту USB 1,1. PCM2704 может получать 16-битные стерео или моно аудио данные при частоте дискретизации 48 кГц, 44 кГц и 32 кГц. Чип интегрирует функции громкости и отключения звука программного обеспечения для одновременной регулировки громкости и отключения звука компьютера.

PCM2704 параметры:

Напряжение питания: 5 В (Питание от USB),
Искажение: THD + N: 0.006% (RL> 10 кОм)
Искажение: THD + N: 0.025% (RL = 32 Ω)
Отношение сигнал-шум: 98 дБ
Динамический диапазон: 98 дБ
Выходная мощность наушников: 12 мВт (RL = 32 Ω)

Поддержка USB Частота дискретизации: 16 бит/32-48 кГц

Поддержка USB: WIN. XP/WIN7/WIN8, MAC OS 9/OS X, An-droid 4,1 или выше (требуется поддержка OTG)

Изображение только для справки, цвет терминала зависит от фактического продукта.

Что такое звуковая карта USB?

Звуковая карта USB-это внешняя звуковая карта. Внешний вид очень похож на флеш-накопитель USB. В верхней части звуковой карты USB есть usb-кабель, который используется для подключения к интерфейсу USB материнской платы, и другой конец звуковой карты используется для подключения обычного динамика. В отличие от других внешних устройств, которые требуют отдельного источника питания, питание маленького usb-устройства происходит от хоста, не используя внешний источник питания, и звуковая карта USB не является исключением. В использовании есть четыре USB кабеля, два из которых используются для приема питания хоста, а два других-информационные линии.

Звуковая карта USBЭто еще один восходящий независимый продукт звуковой карты, но он неразрывно связан с бортовой звуковой картой AC'97. Это в основном потому, что звуковая карта AC'97 отделяет цифровые и аналоговые схемы звуковой карты, а звуковая карта AC'97 интегрирует звуковой контроллер, непосредственно подключенный к шине PCI, в чипсет, что делает цифровую Модель мягкой звуковой карты AC'97. Схема преобразования и аналоговая Выходная схема могут работать независимо от шины PCI. То есть, используется Спецификация AC'97, так что звуковая карта может быть отделена от шины ISA и шины PCI, это также необходимое условие для формирования внешней независимой звуковой карты, такой как USB. Под поддержкой операционной системы, поддерживающей мягкую звуковую карту AC'97, когда она подключена к интерфейсу USB, система автоматически распознает, что это кодек AC'97, И затем автоматически установите его как контроллер USB AC'97, который образует общий принцип звуковой карты USB.

Самое большое преимущество звуковой карты USB заключается в том, что звуковая карта может использоваться в любое время и в любом месте до тех пор, пока устройство обеспечивает интерфейс USB, преимущество использования интерфейса USB заключается в том, что звуковая карта также находится в процессе уменьшения преобразования звука в цифровой аналоговый, И не зависит от шума цепи и помех напряжения. Таким образом, теоретически получен более чистый звуковой сигнал, и интерфейс USB более гибкий и удобный с точки зрения подвижности, это главная причина, по которой звуковые карты USB теперь признаны большинством потребителей на рынке.

В настоящее время продукты звуковой карты на основе USB интерфейса все больше и больше на рынке, и цена и качество неравномерны. Кроме того, потребители будут иметь различную применимость.
