Красная пластина TCS3200 TCS230 цветной сенсорный модуль обновления интеллигентая (ый)

Красная пластина TCS3200 TCS230 цветной сенсорный модуль обновления интеллигентая (ый)

Информация, пожалуйста, загрузитеHttp://pan.baidu.com/share/link?Shareid = 169348 и Великобритания = 590225187

Taobao является наиболее полным 51 режимом. В некоторых случаях просто частота вывода на taobao, даже самый основной баланс белого нет, а не баланс белого, измеренная частота не имеет значения, наша рутина является наиболее полным, с балансом белого, прямой выход RGB значений.

Цвет запрос веб-сайте:Http://www.59178.com/tools/sejie.asp

МодульДизайн фон

  Наряду с разработкой современного промышленного производства в направлении высокой скорости, автоматизации, долгосрочный производственный процесс, так как работа будет определена ведущей ролью в цвете глаз человека, все больше заменяется соответствующий датчик цвета. например: Для отличия классификационных материалов, для использования цвета, Может значительно улучшить управление полками и работу по сборке; упаковка в упаковочной промышленности, использовать различные цвета и украшения, чтобы показать свой различный характер или цель. цветной датчик в настоящее время в целом, за самостоятельность фотодода покрывал переработанный красный, зеленый и синий фильтр, и соответствующая обработка, Выходной сигнал может быть определен цветовым сигналом; некоторые будут вместе, но Выходной аналоговый сигнал, нужно собрать цепь A/D, дополнительная обработка сигнала, чтобы определить, увеличенная сложность цепи, и существует большая ошибка распознавания, повлиял на идентификационный эффект. таос (TexasAdvancedOptoelectronicSolutions) Новый Цвет Датчик TCS3200 компании, а не только может осуществить распознавание цвета и обнаружения по сравнению с предыдущими датчик цвета, но также обладает многими превосходными характеристиками.

Второй TCS3200 чип вводится

TCS3200Это программируемый цвет TAOS к преобразователю частоты света, он может быть настроен кремниевый фотодиод и токовый преобразователь частоты, интегрированный в одной цепи CMOS, в то же время в одном чипе, используемом для красного цвета, зеленый и синий (RGB) три вида фильтра, Первый в отрасли имеет цифровой интерфейс, совместимый с цветным датчиком RGB,TCS3200Выходной сигнал-это цифровое количество, может управлять стандартным ttl или CMOS логический вход, так что может быть непосредственно подключен к микропроцессору или другим логическим схемам, в результате выхода-цифровое количество, и может понять точность преобразования 10 выше, Каждый цветной канал и, таким образом, больше не требует конверсии A/D, цепь проще.

TCS3200Используя 8 pin SOIC поверхностного монтажа упаковка на одном с возможностью установки чипа имеет 64 фотоэлектрический диод разделен на четыре типа, и ее 16 фотоэлектрический диод с красным фильтром; 16 фотоэлектрический диод с зеленый фильтр; 16 фотоэлектрический диод с синим фильтром и остальные 16 без фильтра, Может через оптическую информацию всех этих фотоэлектрический диод перекрестной компоновки находится в чипе, может минимизировать неравномерность аварийного оптического излучения, тем самым увеличивая точность идентификации цвета; С другой стороны, тот же цвет 16 фотоэлектрический диод соединяется параллельно, распределяется равномерно в Диодная матрица, Может устранить ошибки в положении цвета. работа, через два программируемых штыря для динамического выбора фильтра, требуемого обычной выходной частотой диапазона датчика от 2 Гц-500 кГц, пользователи также могут через два программируемых контакта для выбора 100%, 20%, или 2% коэффициента масштабирования на выходе, Режим включения или выключения. коэффициент масштабирования на выходе датчика может адаптироваться к различным измерительным диапазонам, увеличивая его способность адаптироваться. например, при использовании счетчика низкой частоты, можно выбрать небольшой набор значений, сделатьTCS3200Совпадают с выходной частотой и счетчиком.

Когда аварийный свет наTCS3200Через контроль контактный фотодиод различные комбинации S2, S3, вы можете выбрать другой фильтр; после того, как в настоящее время, чтобы Преобразователь частоты выход разной частоты прямоугольную волну коэффициент заполнения 50%), по цвету из-за различных источников света интенсивности соответствует разная частота прямоугольную волну; также можно через выходное Масштабирование pin-код S0 и S1, Выберите другой коэффициент масштабирования на выходе, чтобы настроить диапазон выходной частоты, чтобы адаптироваться к различным потребностям.

Вот краткое описаниеTCS3200Чип-функция каждого штыря и комбинация некоторых его вариантов. s0 и S1 используется для того, чтобы выбрать выходная мощность коэффициент масштабирования или режима подсветки; S2, S3 используется для того, чтобы выбрать тип фильтра; ковариаты OE Выходная частота позволяют ПИН-кода, может контролировать Выход состояния, Когда есть несколько штифтов микропроцессора, когда делятся выходными контактами, также можно использовать как кусок сигнала, выход-это выходной штифт частоты, GND-это заземляющий контактный чип, VCC для того, чтобы обеспечить чипсы рабочее напряжение, таблице 1 S0 и S1 и S2, S3 доступны.

ТриПринцип TCS3200 определить цвет

(1)Принцип зондирования трех основных цветов

Часто можно видеть предметы, на самом деле поверхности поглощают свет к верхней части белого света (солнце) он окрашивает компоненты, и другая часть отраженного света в ответ на человеческий глаз. белый состоит из различных частот видимого света смешиваются вместе, то есть, Он содержит различные цвета света, такие как R красный, желтый, синий, зеленый, зеленый G V B Y, фиолетовый P). В соответствии с немецкой физикой herm hotz (Helinholtz) теорией трех основных цветов, все виды цветов изготовлены из разной пропорции трех основных цветов (красный, Зеленый, синий).

(2)TCS3200Принцип идентификации цвета

С помощью трех основных цветов индукционный принцип, в том случае, если вы знаете, что нужно искать состав разные цвета стоимости трех основных цветов: вы можете узнать цвет объекта контроля.TCS3200, Выбирается цветной фильтр, он только позволяет определиться основным, предотвращает другие основные цвета. например: при выборе Красного фильтра может пройти только красный свет, синий и зеленый, поэтому вы можете получить красный луч интенсивности света; В то же время, Выберите другие фильтры, вы можете получить синий свет и зеленый свет интенсивности. через эти три значения, можно проецировать в анализTCS3200Датчики цвета света.

(3) принцип баланса белого и распознавание цвета

Баланс белого должен сказать, что такое белая система. как правило, белый-это смесь одинакового количества красного, зеленого и синего; но на самом деле, в белом цвете не полностью равен, и дляTCS3200Датчик света, его чувствительность к этим тремя базовым цветам не одинаковая, причинаTCS3200Выход RGB не равен, поэтому необходимо отрегулировать баланс белого перед тестом, делаетTCS3200Для обнаружения «белого» трех основных цветов равны. отрегулируйте баланс белого для подготовки к последнему распознавание цвета. В этом устройстве бетонные шаги и методы регулировки баланса белого: Поместите пустую трубу в верхней части датчика, Верхняя часть трубки помещается в белый источник света, аварийный свет может пройти через Витро-облучениеTCS3200Далее; в соответствии с приведенным выше описанием, метод навигации в свою очередь красный, зеленый и синие фильтры, соответственно, измерили значение красного, зеленого и синего, затем нужно три параметры регулировки можно рассчитать.

В тех случаях, когдаTCS3200Определите цвет, используйте три параметры на измеренных цветовых регулировках R, G и B. есть два способа рассчитать параметры регулировки: 1, чтобы выбрать три цветовых фильтра, а затем правильноTCS3200Выход количества импульсов в свою очередь. Стоп подсчет при подсчете до 255, рассчитать время, необходимое для каждого канала, время, соответствующее фактическому испытаниюTCS3200Используется для каждого контрольного времени фильтра, в течение этого периода измеряется число пульсаций соответствует значению R, G и B.2, Установите таймер для фиксированного времени (например, 10 мс), И затем выберите три вида цветового фильтра, расчет этого периода времениTCS3200Выход импульсного счетчика, вычислить коэффициент масштабирования, по шкале фактор может принимать эти импульсы в 255.в фактическом тесте, на открытом воздухе, чтобы сосчитать то же время, измеренный коэффициент масштабирования импульсов, полученный несколько раз, затем вы можете получить соответствующие значения R, G и B.

Четыре МодульФункциональное описание

1Размер ребенка: 3 см * 2.7См (ширина)

2Определение интерфейса: VCC GND источник питания

3Так что-S3 E0 из интерфейс связи

4Бортовой TCS3200 датчик цвета;
5Поддержка 3 В до 5 В Входное напряжение;
6Все имеет штыри светодиодного чипа, штырь для стандарта 100 mil (2,54 мм), удобный для решетчатая доска;

7 тестирование модуля имеет определенный цвет, все виды цветовых тестов очень высоки, пожалуйста, покупайте после тщательного изучения.

8 TCS3200 и протестировать объекта лучшее расстояние составляет около 1 см

Пять Отгрузочная ведомость

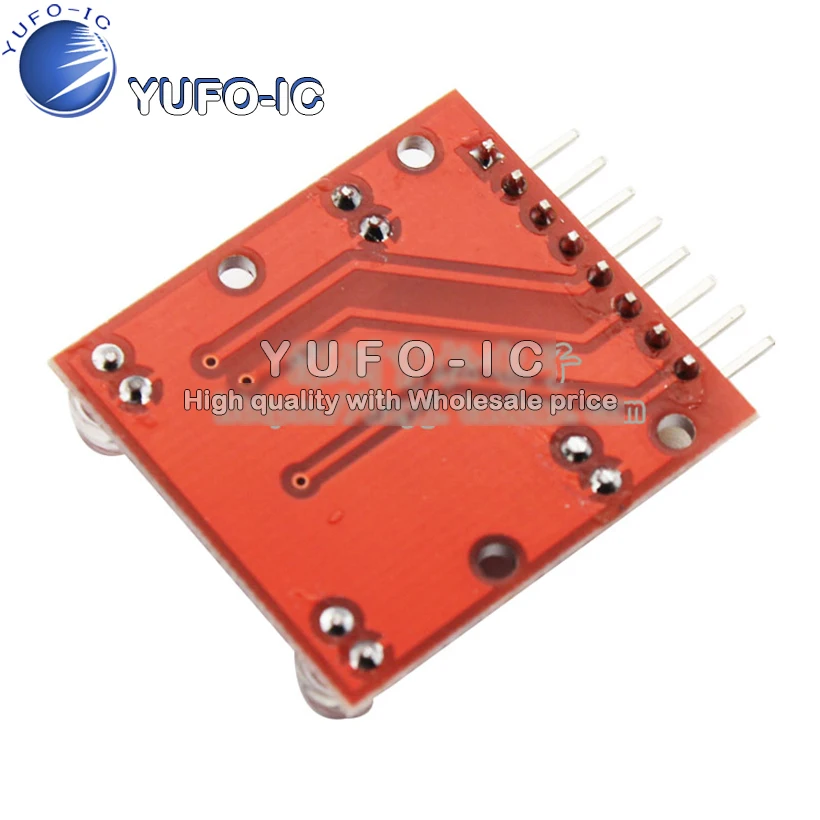

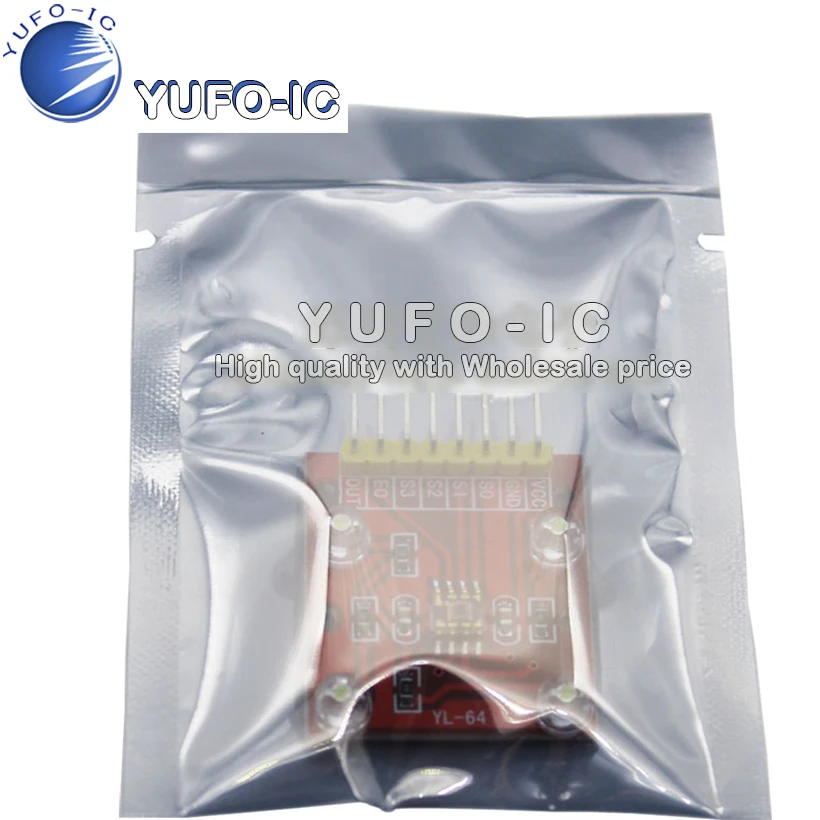

1Как показано в TCS3200 модуль

2 модуля полная информация (схема + + инструкции по тесту)
