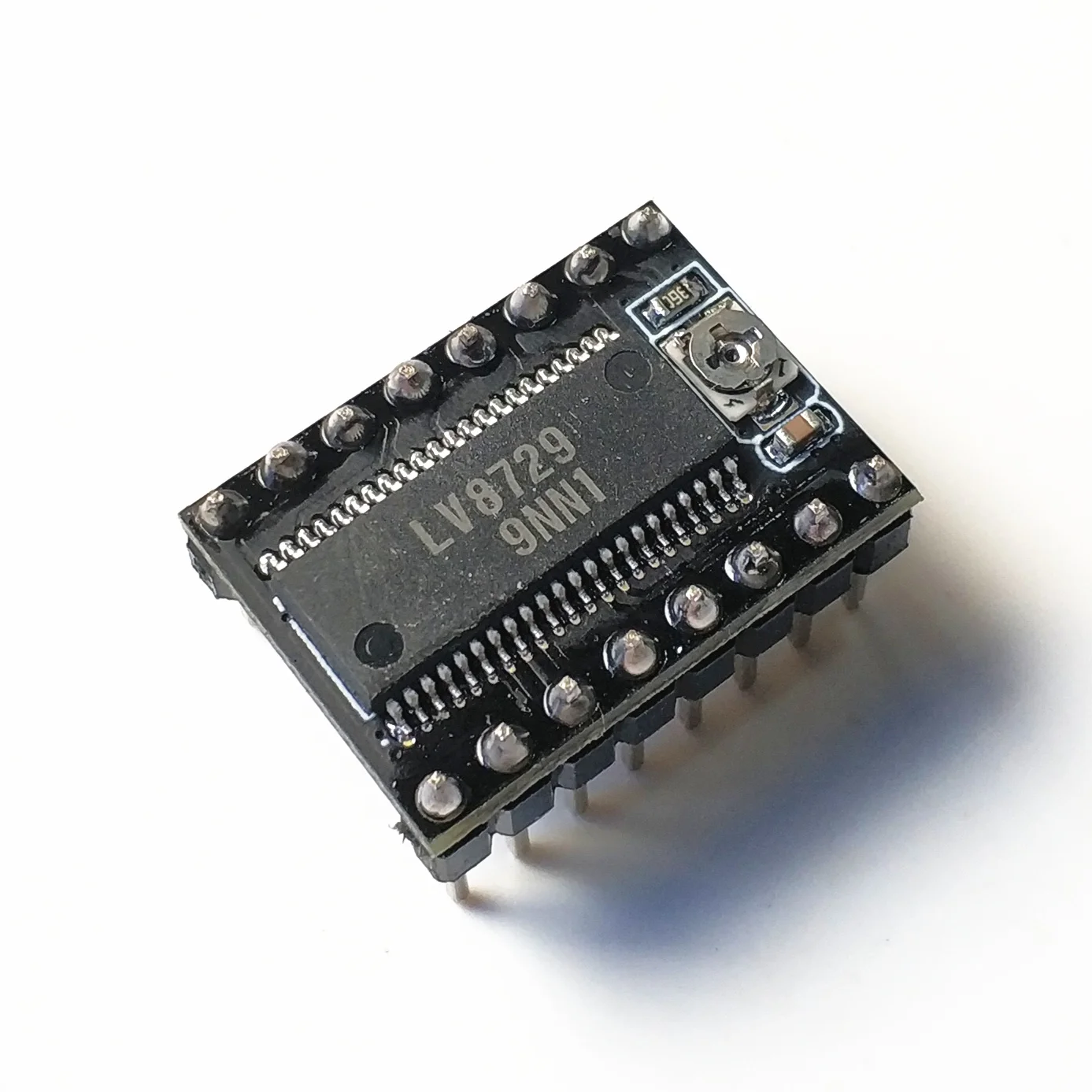

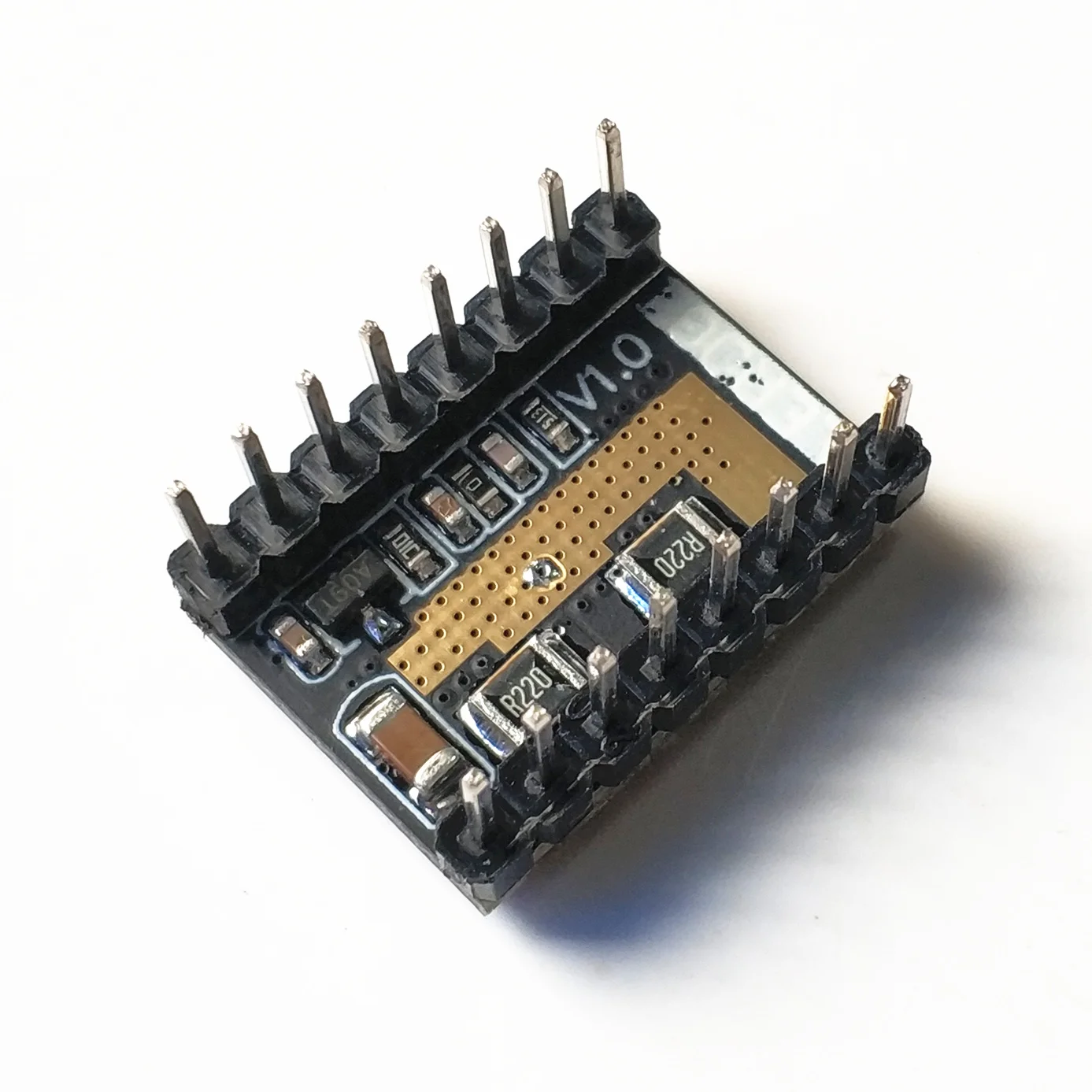

Название продукта: модуль драйвера LV 8729

Описание продукта:

LV8729 модуль драйвера, 128 сегментов, чтобы удовлетворить потребности клиентов в высоком разделенном вождении, бесшумный вертикальный модуль драйвера, который разработан, используя метод более простой, это лучший выбор для печати тихой среды.

Технические характеристики изделия:

Размеры: 1,5 мм * 2,0 мм (с таким же A4988 как DRV8825)

Ток привода самый большой: 1,8 A (0,8 A) Заводской по умолчанию

(Обычно Максимальное напряжение: 36 в 12 В)

Поддержка для сегментации: 1,1/2,1/4,1/8,1/16,1/32,1/64,1/128;

Процесс производства: четырехслойная печатная плата

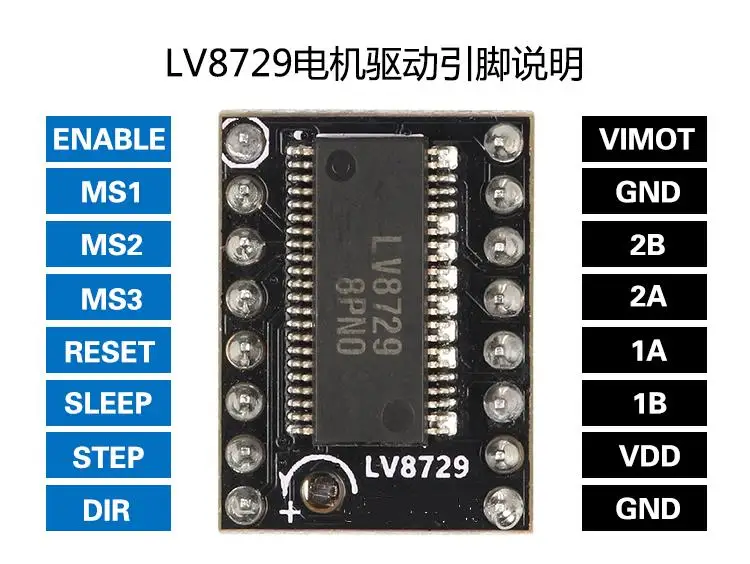

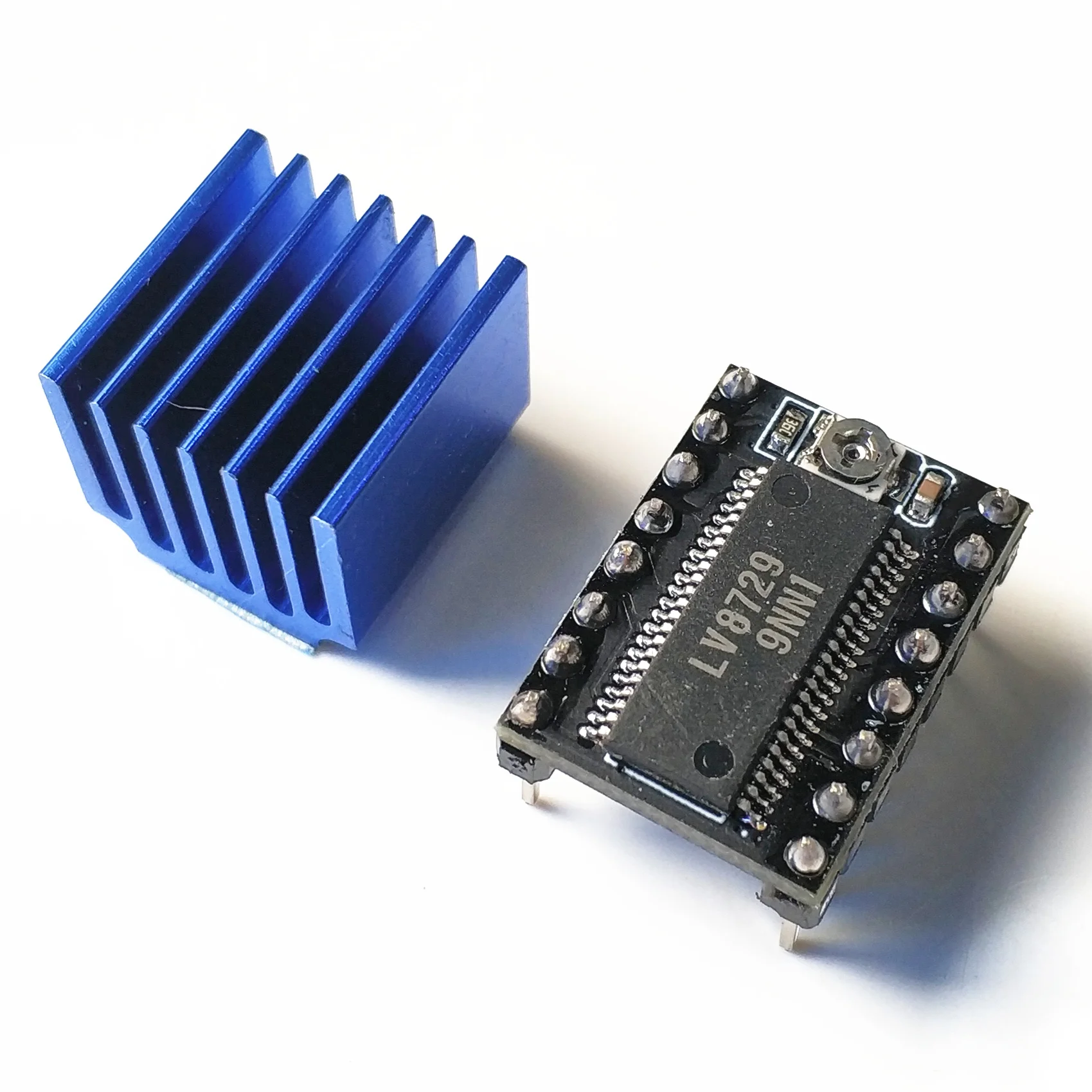

Отгрузочная ведомость:LV8729 модуль * 1 + наклейки (радиатор) * 1

Вес изделия: 5 г

Характеристики продукта:

1. В 64 или 128 нишевых сегментах может иметь более тихий эффект;

2. Рабочее напряжение: 6-36 в, рекомендуется использовать напряжение 12 В.

3. Максимальный ток 1,5 A, значение по умолчанию составляет 0,8 A;

4. Сегментация: 1,1/2,1/4,1/8,1/16,1/32,1/64,1/128;

5. Должны быть объединены с теплоотводом, чтобы лучше рассеивать тепло (Пожалуйста, убедитесь, что вспомогательные вентиляторы охлаждения).

Обратите внимание:Пожалуйста, подтвердите перед направлением питания, повредит чип

Сегмент комплект таблицы:

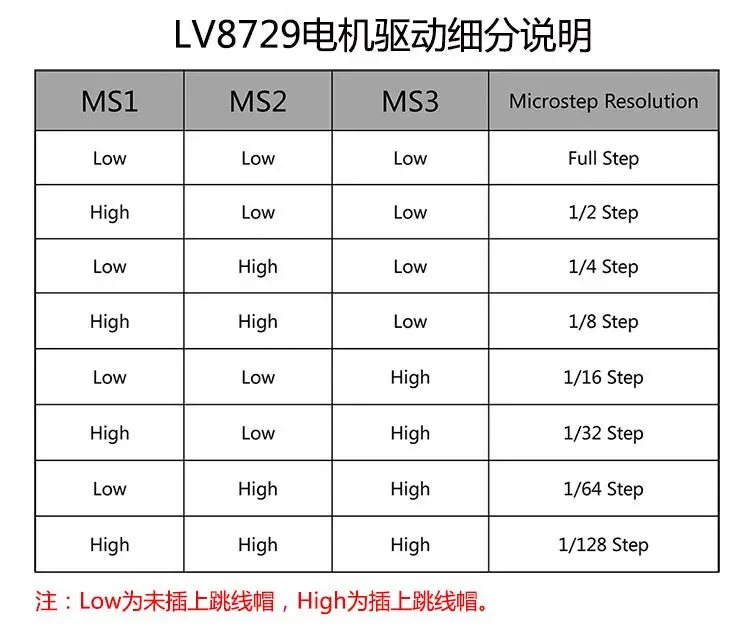

Колпачок перемычки для поломки материнской платы слева направо-M1, M2, M3, который подходит для штепсельной вилки с высокой перемычкой, колпачок перемычки удаляется для низких, конкретных параметров ниже:

После длительного тестирования, использование 64 эффекта сегментации является лучшим.

Алгоритм и регулирование тока привода

1. Алгоритм привода тока: I = Vref * 0,9, по умолчанию Vref около 1,3 в, так что ток по умолчанию 1,2 в, максимальный ток 2 A.

2. Измерение среднего напряжения Vref Gnd и потенциометра, как показано на рисунке ниже.

3. Убедитесь, что при измерении напряжения двигатель не подключен, в противном случае его легко сжечь;

4. Измерьте напряжение, которое должно быть включено, не просто подключите источник питания USB.

5. Потенциометр драйвера, обязательно нужен небольшой Потенциометр регулировки амплитуды, после повторного измерения Избегайте чрезмерного тока, чтобы выгорать;

6. Когда регулировка для увеличения по часовой стрелке и против часовой стрелки настройки для уменьшения;

LV8729 расширенияРассеивания теплаОбратите внимание:

Чтобы рассмотреть проблему тепла, LV8729 использует четыре слоя PCB всего рассеивания тепла,Чип с теплоотводом в то же время, заводской по умолчанию 1 a ток привода, из-за большой LV8729 диск тонкой фракции,Для принтеров 3 dСтабильная работа, любой модуль драйвера двигателя заключается в том, чтобы взять на себя инициативу по рассеиванию тепла, например, установка вентилятора, поддержка радиатора, подвешивается к материнской плате, имеет большой вентилятор и т. Д.
