Технические характеристики

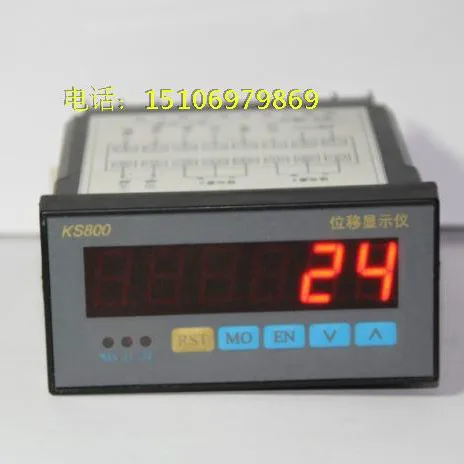

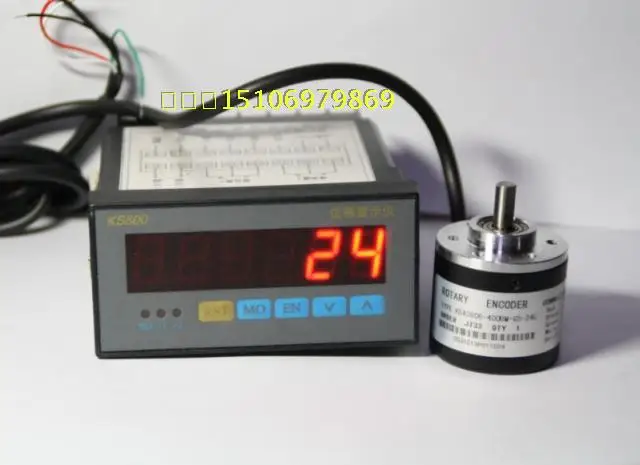

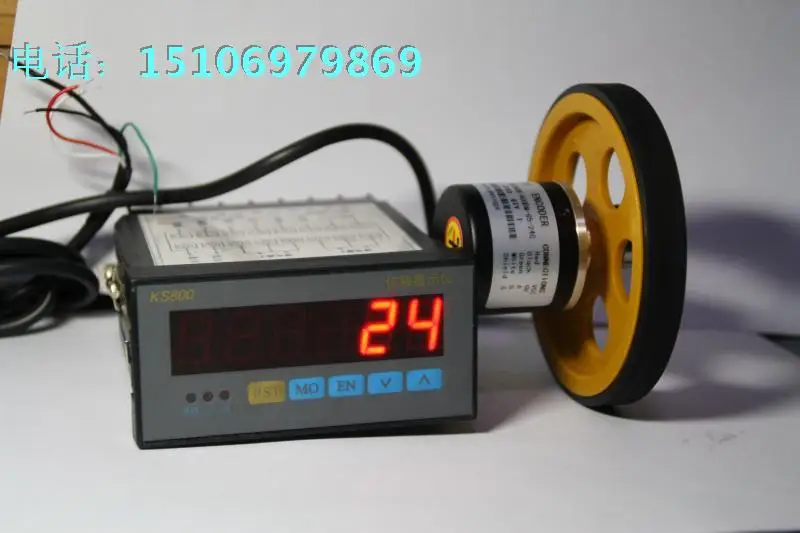

KS800Новый 6-бит цифровой Дисплей метр Разработанный Цзинань Kaisi Технология Co., Ltd., она содержит информацию о местонахождении. 、 управления, Дисплей модуль, самая большая особенность-это то, что его супер подсчет частоты., может достичь500KОн может быть широко применен в области промышленного контроля.

• Международный общий96×48×115 ммСтандартное шасси, шесть мест0,56ДюймовЦифровой дисплей трубки 。
• Входной сигналАИ входBПредставляя собой двойной входной терминал, узнаваемая фаза90Градусный импульсный кодировщик сигнала.
• Входной одноканальный импульсный сигнал (импульсный), используемый для подсчета (односторонний) или измерения скорости.
• С внешним клиринговым терминалом, нулевая очистка может управляться внешним переключателем.
• Установите два значения управления, двусторонний релейный выход, используется для управления или сигнализации.
• Опционально4Выходной Режим реле семян.
• Автоматическая задержка сброса времени может быть установлен, реализации функции автоматического сброса задержки.
• Пиковая Дисплей Функция 。
• Счетное/Расчет скорости, настройка по внутренним параметрам.
• Функция защиты паролем.
• Значение подсчета тока, сбой питания без потери.
• Настраиваемый мультипликатор, определить пропорциональную связь между входным импульсом и значением дисплея.
• Внешнего датчика:
• Рожок, линейный датчик перемещения решетки, обеспечивает датчик5 В (100 мА)、12 В (100 мА)Источник питания. Другие напряжения могут быть настроены.
• Переключатель приближения или переключатель холла, его пульс можно подсчитать., подключается только кАФазы терминал 。
• Коэффициент умножения: удваивается одна частота, удваивается частота, четырехкратная частота опционально (значение мультипликатора1,000Время увеличивается в четыре раза).
• Функция дифференциального дополнения: Настройка1Пять точек интерполяции, таким образом реализуя функцию компенсации линейной разницы.
• У4 ~ 20mAФункция выходного тока (опционально).
• У485Функция связи. Скорость передачи данных9600bps,0,5Активная отправка отображаемого значения один раз в секунды (опционально).

Технический параметр

• Мощность напряжение питающей сети:AC220V 50 Гц
• Вход сопротивление:5K
• Частота импульсов: ≤500K
• Увеличение диапазона:0,000 ~ 999,999
• Дисплей диапазон:-199999 ~ 199999
• Уровень пульса: низкий уровень:-50V ~ 0,5 VВысокий уровень:3,5 ~ с алюминиевой крышкой, 50В
• Контактные данные:AC220V1ADC24V1A
• Режим установки: режим ввода карты
• Размер отверстия:92×43. 5 мм
• Температура окружающей среды:-10℃~ 50℃

Описание параметров

Pn000: Положение десятичной точки (количество десятичных цифр в дисплее). Значение по умолчанию2。

Pn001: Подсчет коэффициента умножения. Чтобы определить пропорциональную связь между входным импульсом и значением дисплея.. Диапазон:0,000 ~ 999,999。 По умолчанию1,000。 Рассчитывать/Оба они работают в режиме измерения скорости.

Pn002: Верхнее предельное значение. Это значение подсчета, которое заставляет Верхнее предельное реле работать. По умолчанию1000

Pn003: Более низкое предельное значение. Это значение подсчета, которое заставляет более низкое предельное реле работать. По умолчанию-1000

Pn004: Направление подсчета. Значение по умолчанию0, Представляет собой прямой счет. Если направление значения дисплея противоположное реальному направлению, этот параметр можно отрегулировать, чтобы сделать его последовательным.

Pn005: Начальное значение. То есть, значение дисплея сохраняется автоматически во время последнего отключения питания.. После загрузки, значение дисплея=Начальное значение+Значение подсчета. Значение по умолчанию0。

Pn006: Пароль для параметрической защиты. Без нулевого времени, параметры защищены паролем, вы должны ввести правильный пароль для ввода страницы параметров, модификации параметров. Значение по умолчанию0。

Pn007: Релейный выходной режим, значение по умолчанию1。

Pn008: Автоматическое сброс времени. Когда параметр не является0Время, при отображении стоимости ≥Pn002(Верхнее предельное значение) время, задержка после установки времени, отображение значения авто-ноль. Значение по умолчанию0, Выключите эту функцию. Минимальная настройка времени:0,1 S。

Pn009: Дифференциал дополняют соотношение цена/качество0。 По умолчанию0

Pn010: Дифференциальное дополнение к номеру. Формула: Значение дисплея=Измеренное значение* Pn009/Pn010; По умолчанию0

Pn011:4mAВыходное соответствующее значение. По умолчанию0

Pn012:20mAВыходное соответствующее значение. По умолчанию10000

Pn013:4mAВ настоящее время офсетная печать регулирования (0 ~ 1000), Значение по умолчанию58

Pn014:20mAУправление током коэффициент:800 ~ 1200。 Значение по умолчанию1000。

Pn015:0Подсчет режим;1 ~ 20 с цифровым дисплеем: Режим измерения скорости, в то же время, величина этого значения определяет количество раз фильтрации. Чем больше стоимость. Более плавные Измеренные данные, но чем медленнее обновление, пользователи могут установить его в соответствии с их потребностями. По умолчанию0

Pn016: Вход выбор сигнала 。0: ВходА,BДвухфазный Ортогональный кодовый сигнал, подключение к кодеру или решетчатой линейке.1: Только праваяАИмпульсный подсчет на фазовых клеммах/Измерение скорости. Подсчет является односторонним (только увеличение). Вам нужно повторно зарядить эту настройку, прежде чем она будет работать. По умолчанию0

Pn019: Восстановление заводских настроек. Входное значение123, Инструмент восстановления настроек выхода.

Примечания:1Режим измерения скорости, значение дисплея по умолчанию-это количество входных импульсов в секунду., значение отображения соответствующего блока можно получить, установив скорость подсчета.

'
