Радиочастотный модуль 433 МГц Супергетеродинный приемник и передатчик в

---


Модуль RF 433 МГц Супергетеродинный приемник и передатчик с антенной для Arduino uno "сделай сам" 433 МГц пульт дистанционного управления Продукт Применение зона
Дистанционный пульт переключатель, модуль ввода/вывода, мотоциклы, противоугонной автомобильной продукции, домашней безопасности, электрические двери, затвор двери, окна, дистанционный пульт гнездо, дистанционный пульт светодиодный, дистанционное аудио дистанционный пульт электрические двери, двери гаража дистанционный пульт, дистанционный пульт выдвижной двери, дистанционное управление объем ворота, двери, Дистанционный пульт открывания двери, двери запорное устройство система управления, дистанционный пульт шторы, хост-устройства сигнализации, сигнализация, дистанционный пульт мотоцикл дистанционный пульт электромобили, дистанционный пульт MP3.   Приложений

• 1.wireless power светодиодная лампа, светодиодные лампы, дистанционный пульт переключатель, модуль приемника,
• 2. Контроля доступа, электрических автомобилей, мотоциклов, противоугонной автомобильной продукции, пульт дистанционного открытия дверей, доводчики система управления
• 3. Безопасность, системы наблюдения, домашней безопасности, электрические двери, хост-устройства сигнализации, сигнал тревоги
• 4. Номера контроля затвора двери, окна, дистанционный пульт гнездо, дистанционный пульт светодиодный, дистанционное аудио дистанционный пульт электрических дверей, двери гаража дистанционный пульт, дистанционный пульт выдвижной двери, пульт дистанционного управления откатные ворота, раздвижные двери
• 5. Продукция умный дом, дистанционный пульт шторы, дистанционное MP3, аудио

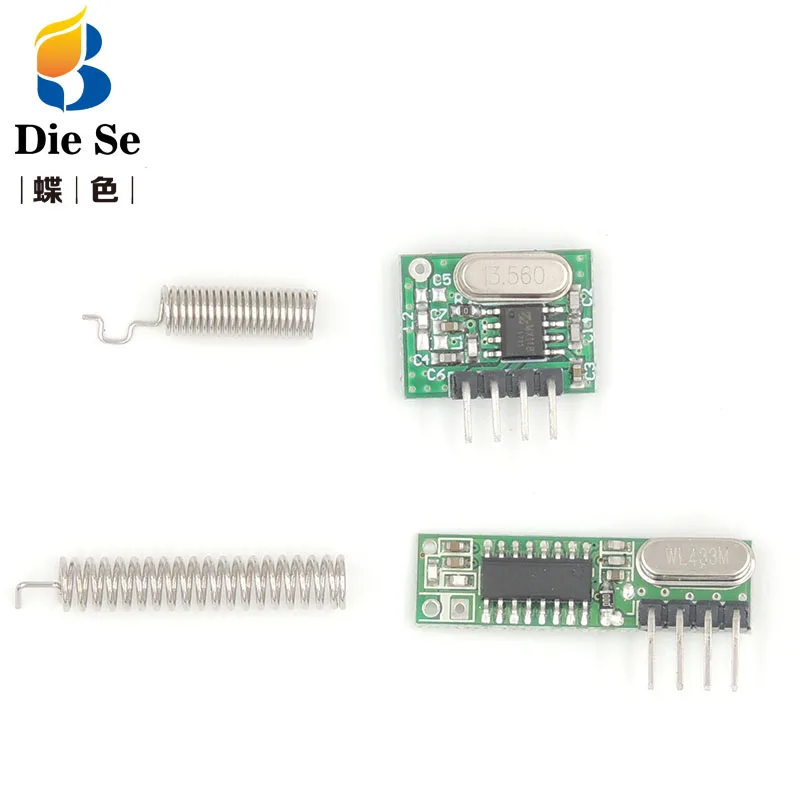

В комплект входит: Передающий модуль (WL102-341)
Модуль приемника (WL101)
Со встроенной антенной

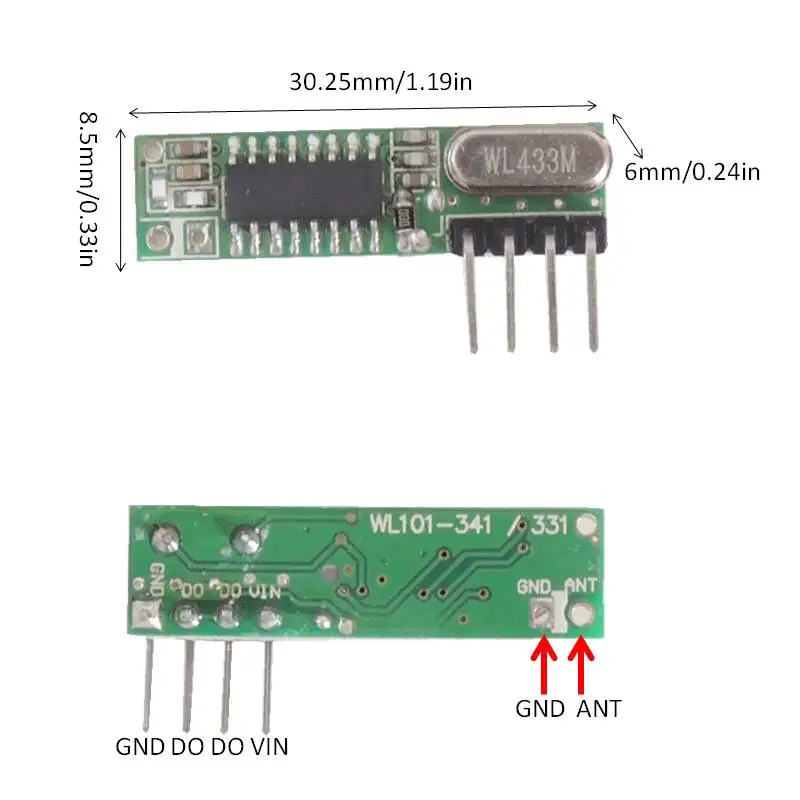

Технические данные   Модуль приемника

• Рабочее напряжение: DC 3 ~ 5V
• Потребляемый ток:1uA
• Максимальный ток:5mA
• Частота РФ:433,92 МГц
• Диапазон частот:+/- 150 кГц
• Скорость передачи:2 кГц до 10 кГц
• Рабочая температура:-30 ~ + 80 градусов
• Чувствительность приема:-110dBm
• Размеры:30,25*8,5*6 (мм)
• РЧ режим работы:ASK /OOK Супергетеродинный беспроводной прием

Шпильки инструкция Заземление: земле или отрицательный полюс D0: вывода данных D0: вывода данных VIN: Мощность вход ANT: антенна
Особенности

• 1. Низкое энергопотребление;
• 2. Хорошей избирательностью и ложных излучения подавление, и легко пройти в Китае (стандарты CE, Fcc, аддитивного цветового пространства (международной сертификации;
• 3. Хорошо осциллятор излучения подавление, несколько приемник модуль для работы с (то есть больше, чем у одноколесного доход) и не будет мешать друг с другом, использовать вместе, не влияя на дальность работы;
• 4. Внешняя антенна: 32 см одножильные провода, раны в спираль

Применение пример

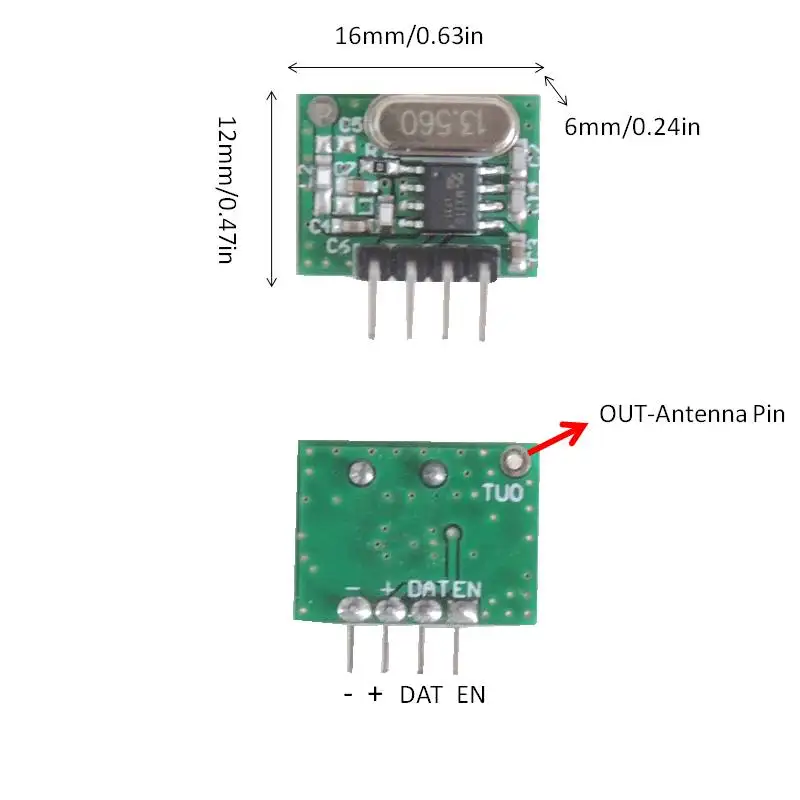

Видеоминитрансмиттер

• Рабочее напряжение: постоянный ток, 2-3,6 V
• Потребляемый ток:1uA
• Скорость передачи данных:20 кГц
• Частота РФ:433,92 МГц
• Рабочая температура: -30 ~ + 80 градусов
• Чувствительность приема:Больше того, что вы 11dBm
• Размеры:16*12*6 (мм)
• РЧ режим работы:ASK /OOK Супергетеродинный беспроводной прием

Шпильки инструкция

DAT -Волна входного сигнала

OUT -Антенны pin-код. RF выход сигнала, может напрямую подключаться к антенны.

RU -Включение Pin-код.Но этот продукт RU pin подключается к источника питания, нет функции

- -Мощность-заземляющим контактом. Провод заземления подключается источника питания.

+ -Мощность питания pin. Мощность Вход



Применение пример

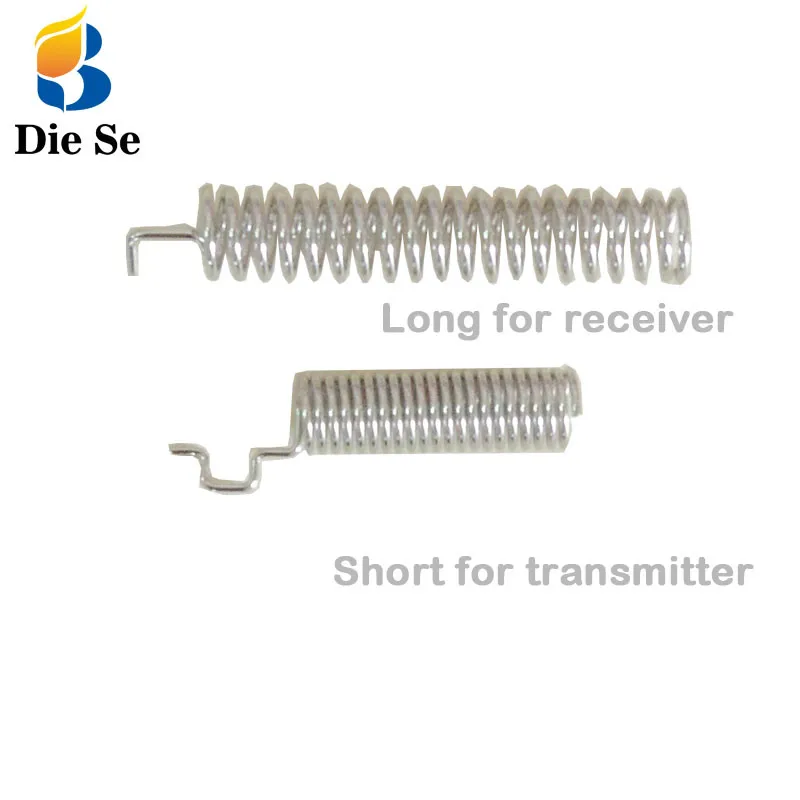

Выбор антенны Описание   Общее применение режим Для общего применения режим, антенна, то вы можете напрямую принять общие технические требования от рынка; Конкретную информацию следующим образом: В antennarsquos ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм; Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм; Диаметр антенна обмотки (включая антенну кожи):5 мм; В свою очередь Кол-во обмотка: 15 разворотов   В схематический Рисунок:           Специальный режим усиления   Общее применение режим может удовлетворить его в том случае, если вам нужно, посылаемый на более дальнее расстояние дальность связи, в связи с чем специальный режим усиления может получить посылаемый на более дальнее расстояние дальность связи, а также конкретную информацию следующим образом:   433 МГц Антенна   В antennarsquos ядро проводника диаметр (включая антенну кожи): 1,0 мм; (за исключением антенна кожи): 0,35 мм Длина провода концом сварки: 12 мм Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм; В свою очередь Кол-во обмотка: 26 превращает; Длина намотки: 36 мм   В схематический Рисунок:       * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение, чтобы сообщить нам об этом. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
