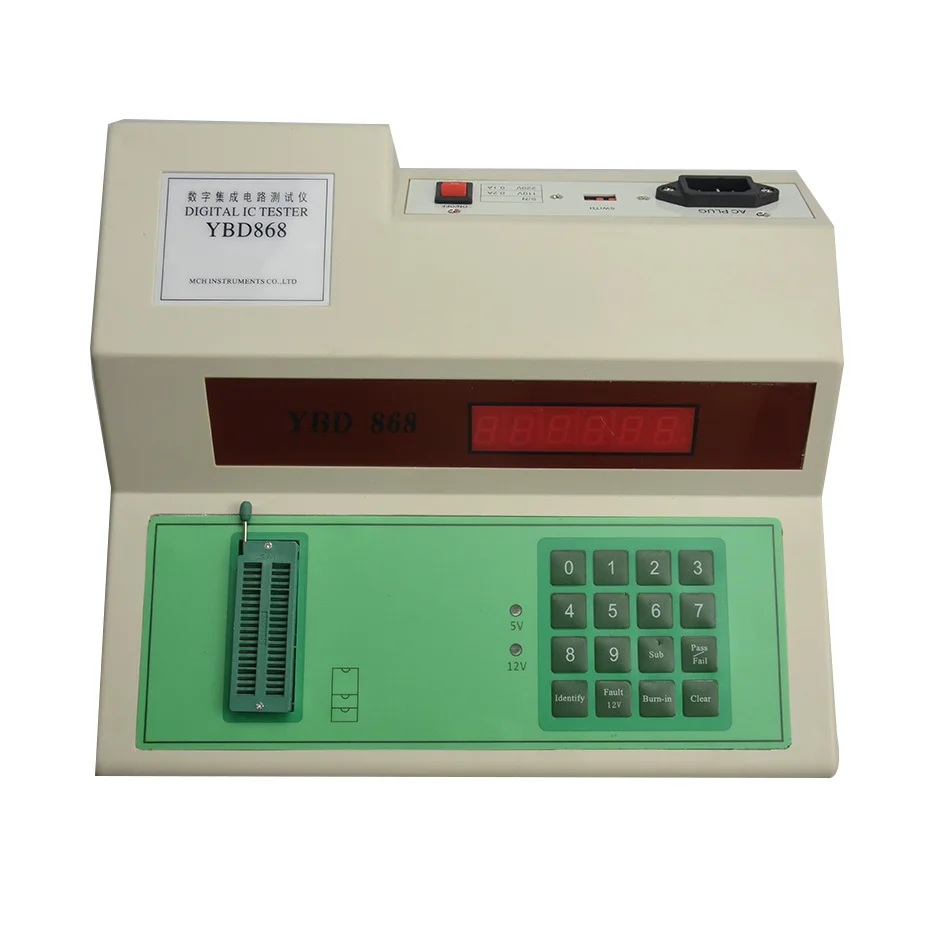

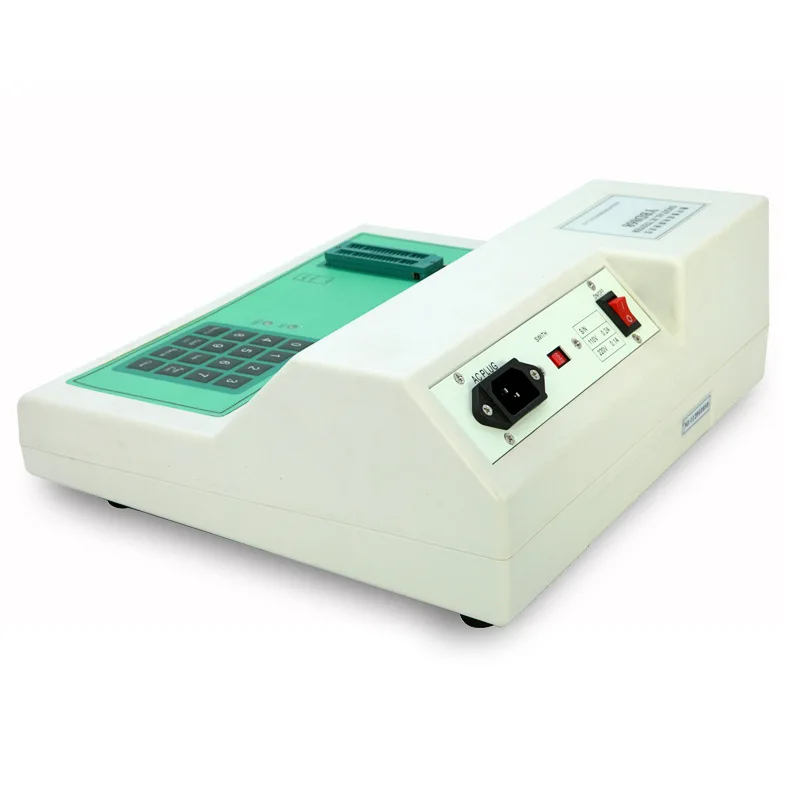

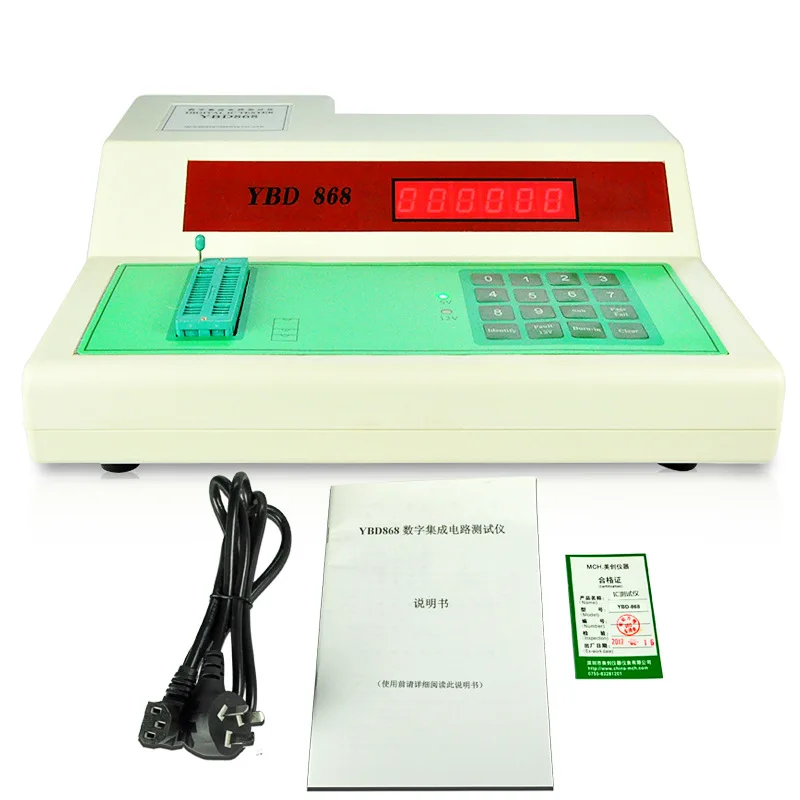

Цифровой IC тестер цифровой интегральной схемы измерительный прибор YBD-868 Y |

Цифровой IC тестер цифровой интегральной схемы измерительный прибор YBD-868 Y |

Цифровой IC тестер цифровой интегральной схемы измерительный прибор YBD-868 Y

Описание характеристики:

После включения питания прибор имеет следующую реакцию:

* Есть Высокая одна подсказка

* Четыре светодиодных светоизлучающих диода все яркие

* Через одну секунду дисплей выключен, три светодиода выключены, и включен только индикатор питания 5 В

* Прибор входит в состояние самопроверки

* Само тестирование является нормальным, есть два высоких канава, дисплей показывает: пожалуйста

* Само-тест сбой, есть Два басовых наконечника, дисплей показывает: 1-числовое или 2-числовое

Примечание: При включении питания встроенный блок на запорной розетке отсутствует.

Технические параметры:

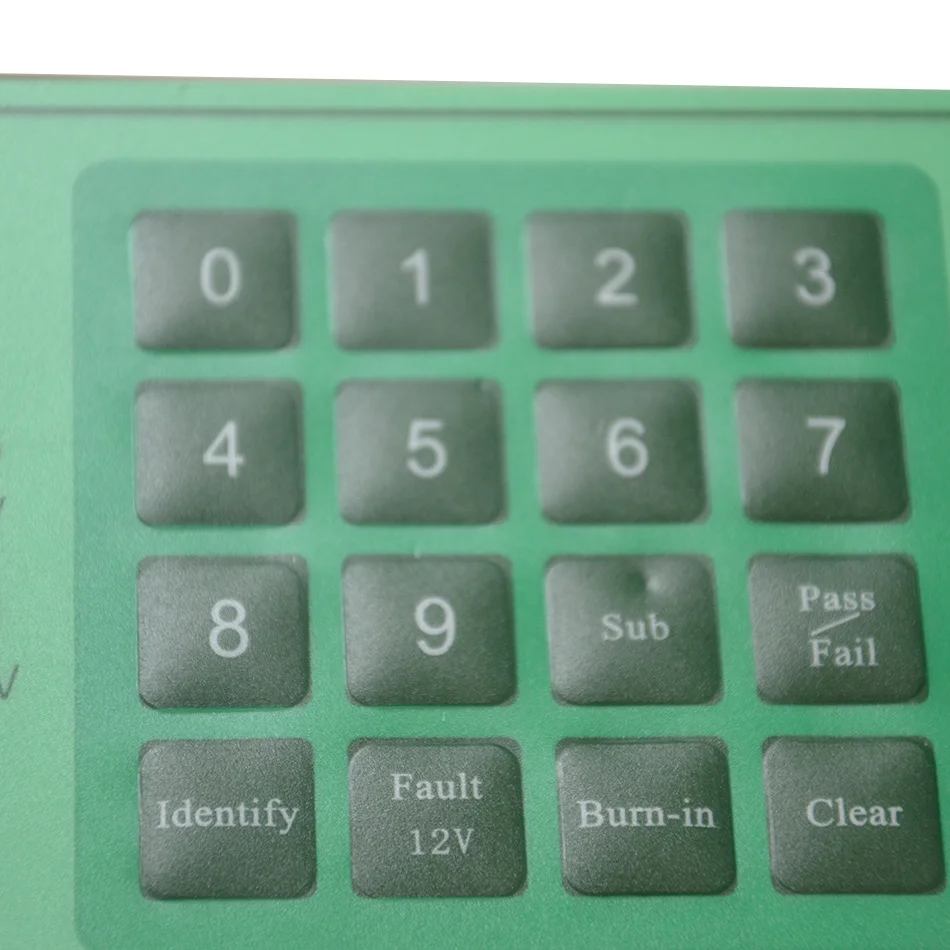

1. Операционная система: 16-позиционная сенсорная стереофоническая клавиатура, двухтональная система подсказки, устройство под испытанием устанавливается с Блокирующей розеткой.

2. Система отображения: шестизначный дисплей показывает номер модели устройства под тестом или различные функциональные подсказки. Четыре светодиода показывают рабочий статус инструмента.

3. Напряжение питания: 220 В или 110 В

4. Общая потребляемая мощность: 12 ва

5. Применимая температура: 0 °C-+ 40 °C

6. Рабочие часы: работа в течение 1 часа, отключение питания в течение 5 минут. При непрерывной работе напряжение питания & ang; 230 В, температура окружающей среды & ang; 25 °C.

7. Структура инструмента: настольный пластиковый корпус

8. Размер: 292*235*75 куб. См

9. Вес: 4,0 кг

Инструкции по использованию:

1. Устройство хорошо или плохо отличить: когда неизвестное устройство хорошее или плохое, просто введите модель устройства и поместите устройство

На соответствующей рабочей розетке прибор может определить качество устройства.

2. Идентификация типа устройства: когда модель устройства под испытанием неизвестна, просто введите контактный номер устройства и он будет

Тестовое устройство находится на соответствующей рабочей розетке, и прибор может немедленно определить модель устройства.

3. Запрос на замену устройства: введите номер детали устройства для запроса и нажмите кнопку «запрос замены», чтобы узнать, есть ли другие устройства с той же логической функцией.

4. динамическое старение устройства: Когда вы заподозрите динамическую стабильность устройства под испытанием, просто введите модель устройства и установите устройство под тест на соответствующую блокирующую розетку, нажмите кнопку «динамическое старение», прибор может быть на устройстве выполнять динамическое старение и Непрерывное тестирование.

Область применения:

YBD868 цифровой тестер интегральной схемы принимает передовой микропроцессор в качестве ядра, Основное устройство выбирает интегральную схему, произведенную известными компаниями устройств, такими как INTEL, MOTOROLA и т. Д., сотрудничает с программным обеспечением и периферийной системой расширения для всесторонней имитации интегрированной функции тестируемого устройства, И подходит практически для всех цифровых интегральных схем с фиксированным выходом. Широко используется для технического обслуживания, тестирования всех типов компьютеров, оборудования промышленной автоматизации, крупногабаритного медицинского оборудования, станков с ЧПУ, компьютерного периферийного оборудования, переключателей с программным управлением, электронных приборов, оборудования цифровой связи, электронные релейные защитные устройства и различные типы электронных продуктов.

Можно использовать для тестирования более 2000 видов IC:

1. Серия TTL54

2. Серия TTL55

3. Серия TTL74

4. Серия TTL75

5. Серия CMOS14

6. Серия CMOS40

7. Серия CMOS45

8. Серия оптических муфт

9. Серия светодиодных дисплеев

10. Серия RAM

11. Серия SCM

12. Серия периферийных процессоров
