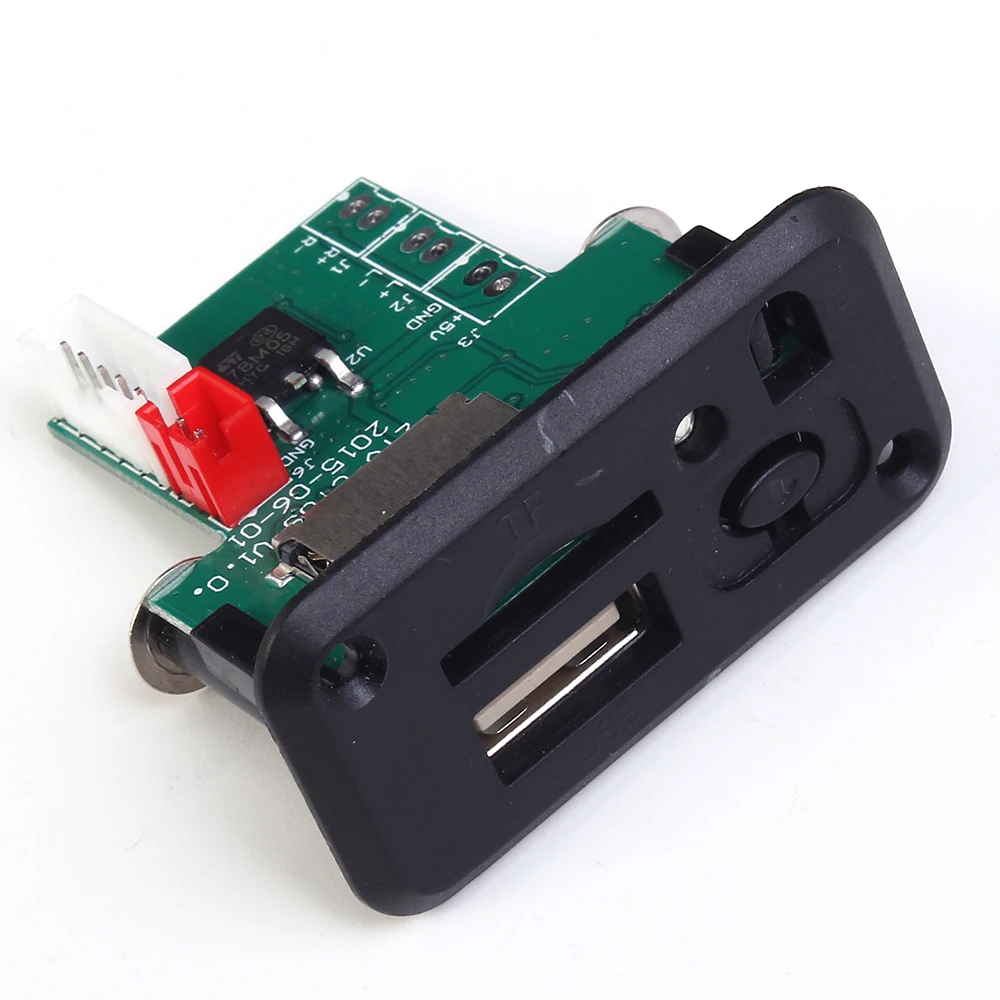

MP3 карта памяти U Disk TF USB FM SD декодер 3 7 5 в 12 В мини аудио декодирование плата

MP3 карта памяти U Disk TF USB FM SD декодер 3 7 5 в 12 В мини аудио декодирование плата

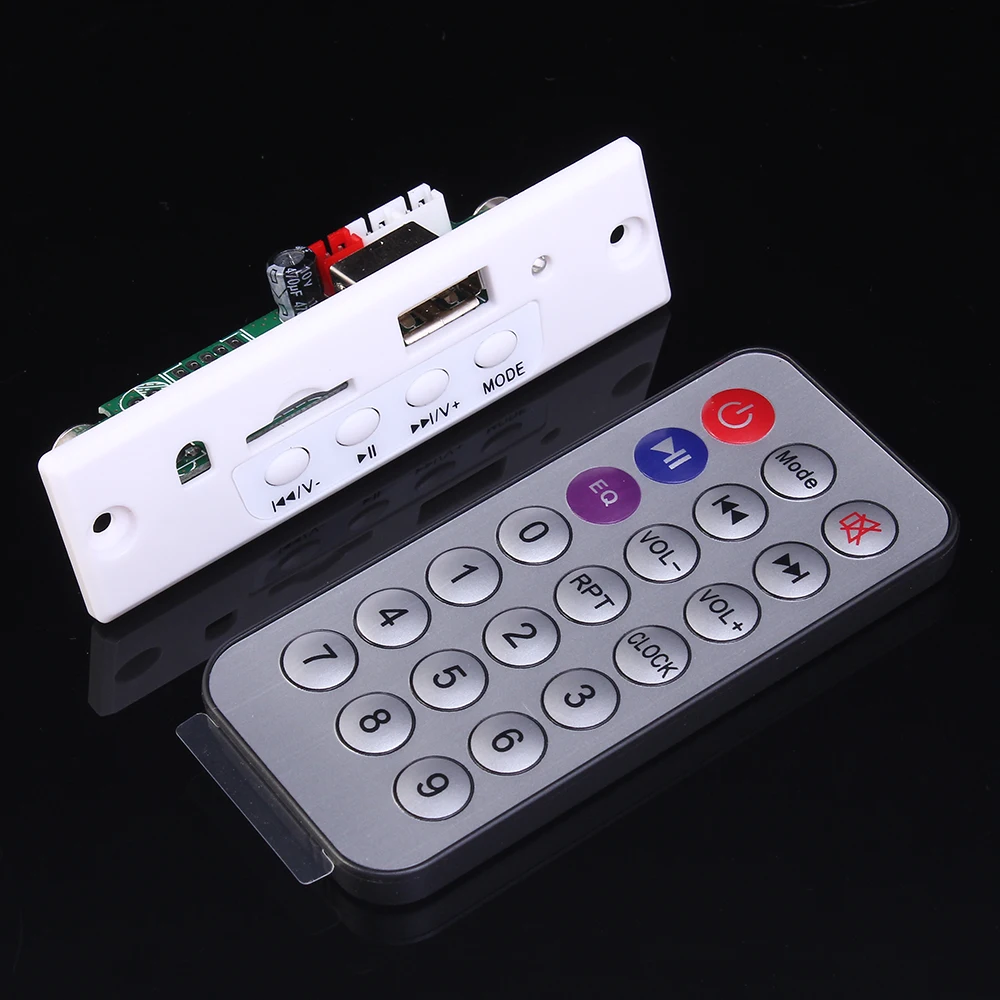

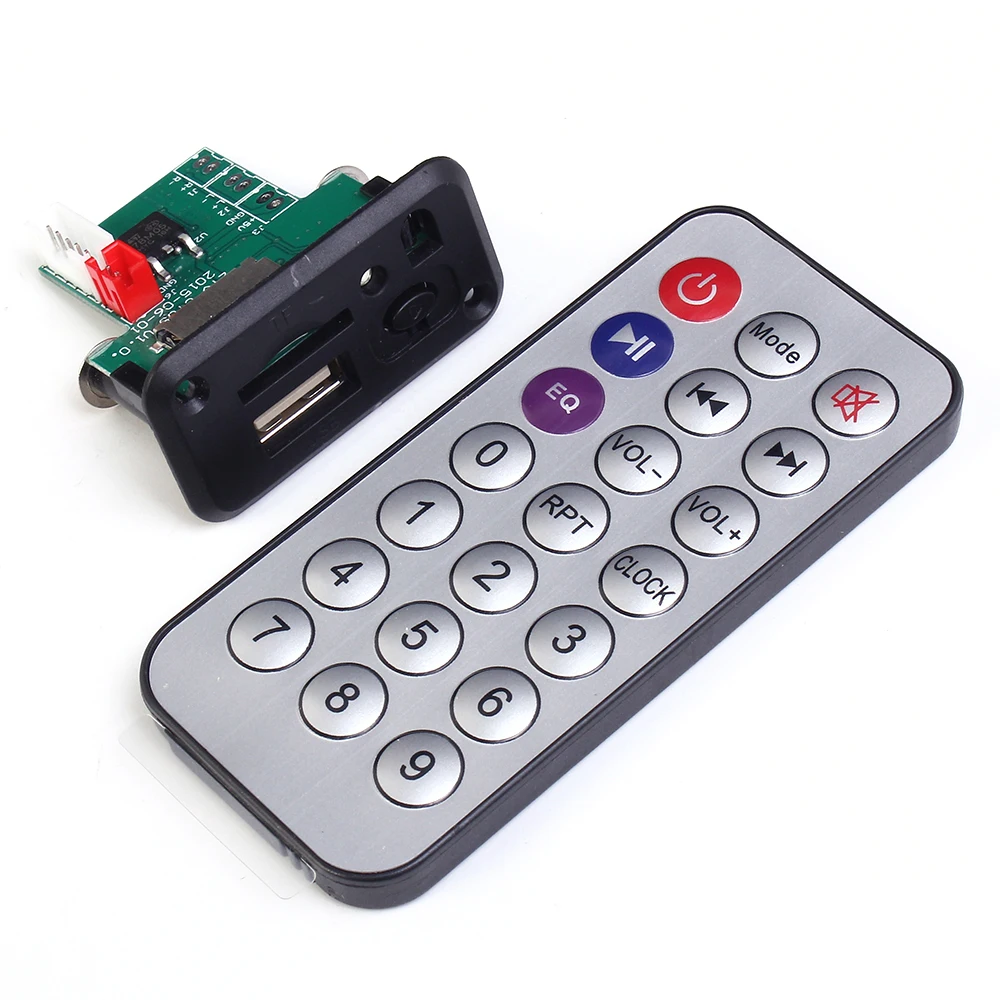

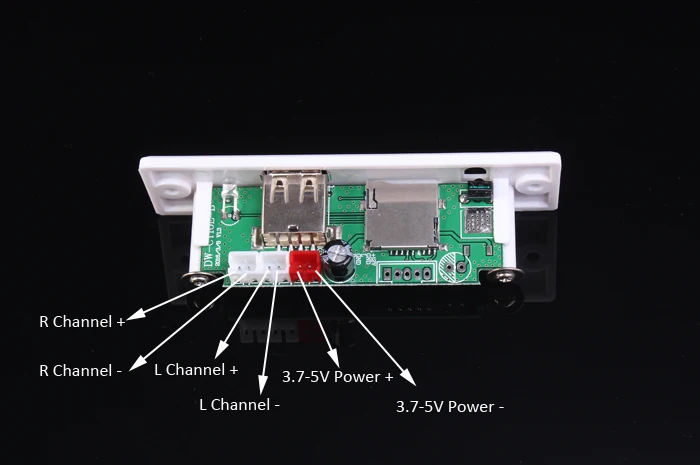

1. Спецификация печатной платы: 62*22 мм

2. Спецификация панели: 85*24*22 мм

3. Расстояние отверстия установки: 74 мм

4. Поддержка нескольких режимов звукового эффекта эквалайзера

5. Поддержка инфракрасного пульта дистанционного управления

6. Поддержка u-диска/tf-карты

7. Поддержка отключения памяти

Обратите внимание:

1. Рабочее напряжение литий 3,7-5V или стабилизатор переменного тока питания 4,5-5 В, сила тока (в том случае, если соединяется с одним громкий динамик, 600-700mA; Если соединяется с двумя, 1,3-1.5A. Громкоговоритель: 4 Ом 3 Вт) если тока недостаточно, то появится прыгающая песня или неисправность пульта дистанционного управления; Напряжение не должно быть выше 5 В, или это повредит основной чип и усилитель мощности IC и соответствующие компоненты

2. Мы рекомендуем вам следует использовать 3,7-4V литиевая батарея для источника питания

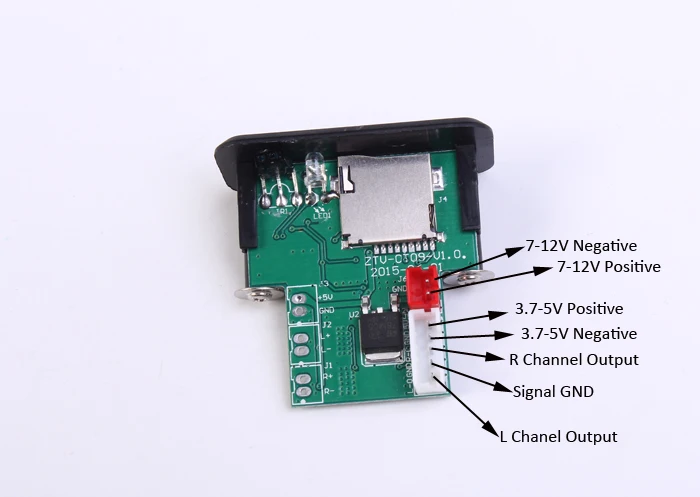

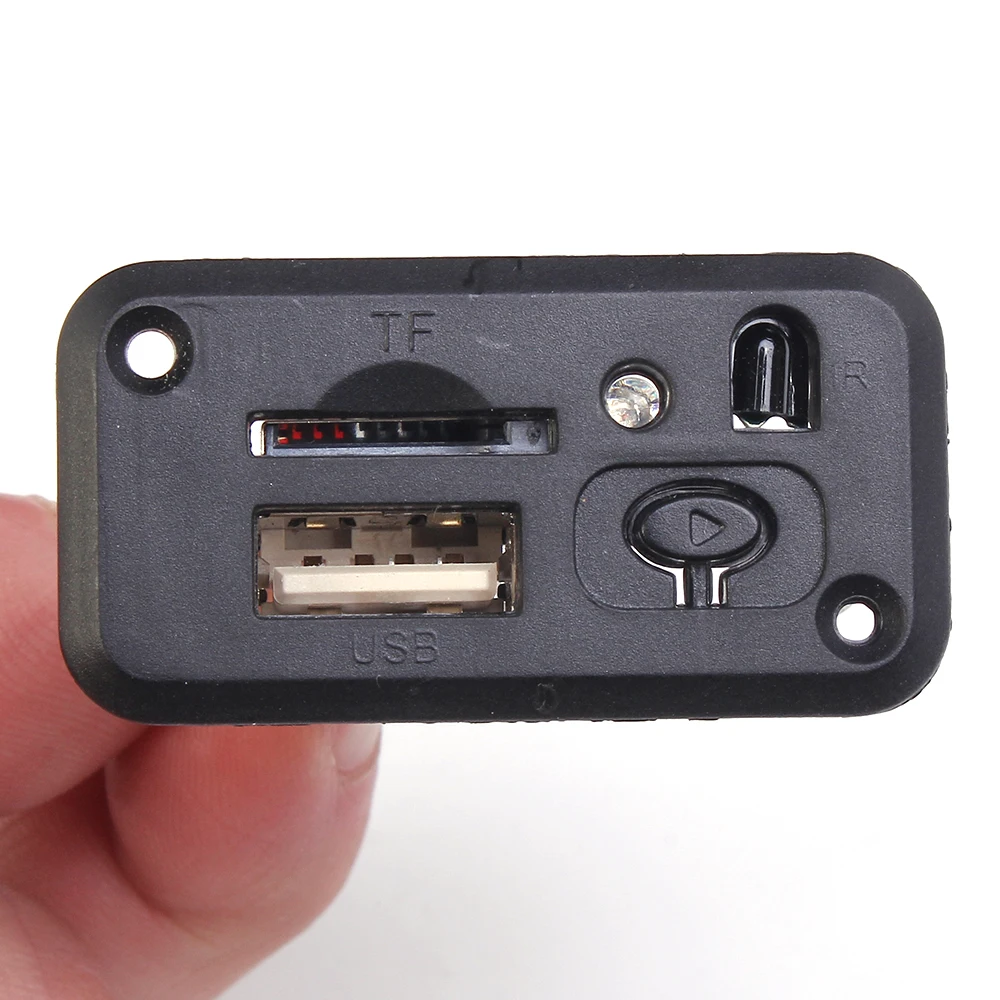

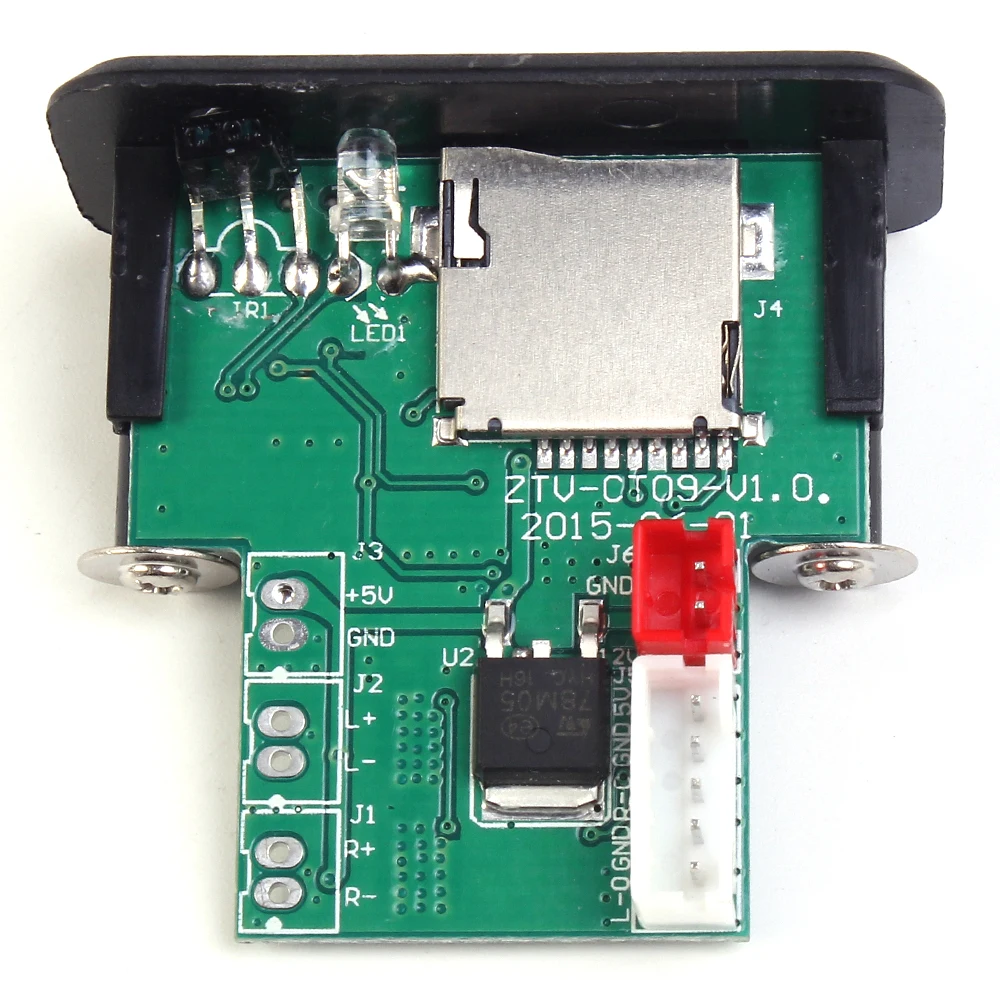

Информация о продукте:

1. Напряжение источника питания: 12 В

2. При использовании 3,7 V литиевая батарея для питания, вы не можете использовать защита от обратного подключения провода; Или это приведет к тому, что не чтение u-диска или повторно кнопка включения

3. Эта плата не имеет усилителя мощности 5-12 В, и она не может напрямую подключаться к громкоговорителю

4. Функция отключения памяти: запись только в текущей воспроизведенной песне, не может запоминать до текущей игральной секунды

5. Спецификация корпуса: 44*23 мм

1. Спецификация: 83*28*30 мм

2. Расстояние центрального отверстия: 75 мм

3. Поддержка tf-карты или проигрывания u-диска

4. Напряжение источника питания: 5-12 В постоянного тока

5. С 3 светодиодными лампами с синей подсветкой

6. Поддержка FM/AUX, может управлять входным объемом AUX

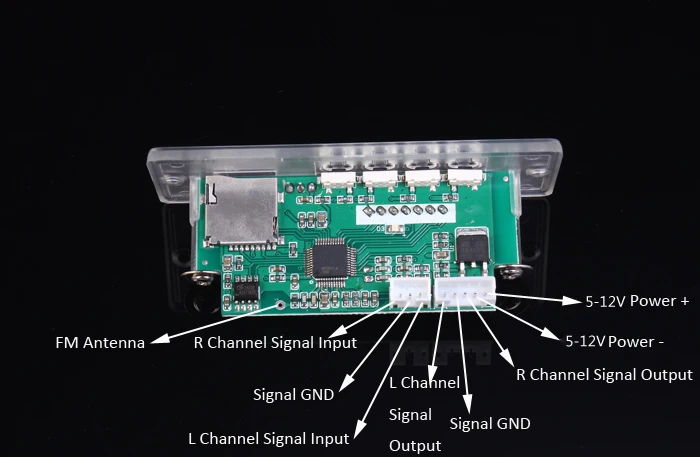

Подключение Введение:

1,5 P разъем задней боковой отметки подключение: VCC соединяется с DC 5-12 В мощность положительная, GND соединяется с DC 12 В мощность отрицательная; R подключается с аудио выходной порт справа; G подключается к входному порту; L подключается к выходному аудио порту слева

Разъем 2,3 P предназначен для подключения к внешнему голосовому входу AUX, вы можете преобразовать DVD или CD сигнал к этой машине (L-IN подключается к внешнему источнику сигнала L;GND подключается к внешнему источнику сигнала GND; r-IN соединяется с внешним источником сигнала R)

3. Отверстие для пайки муравьев соединяется с fm-антенной, вы можете использовать 50 мм провод или стержень антенны

Обратите внимание:

1. Если вы хотите использовать его на своем автомобиле, Пожалуйста, подключите с напряжением 12 В к плате декодера 12 В входного порта напряжения в положении автомобильного радио, затем подключите звуковой выходной сигнал thw L и R к входному Порту AUX или усилителя

2. Рабочее напряжение-5-12 В постоянного тока, ток-1000 мА. Если тока недостаточно, он не будет считывать u-диск или неисправность пульта дистанционного управления

Плата декодера стандарта Введение:

1. Функция отображения часов: при воспроизведении MP3 или радио нажмите клавишу часов, чтобы достичь этой функции

2. Поддержка нескольких режимов эквалайзера

3. Выключение памяти: после включения, он восстановит песню перед выключением, или громкость, FM частота

4.2CH аудиовыход (без усилителя мощности)

5. Легко читать tf-карту или u-диск

6. Fm-радио: если нет fm-сигнала, он будет автоматически отключен

MP3 играть в операции:

При включении, подключении к u-диску или tf-карте, которая копирует MP3 песни, устройство автоматически определяет и воспроизводит

1) «PREV»: короткое нажатие будет воспроизводить предыдущую песню, длительное нажатие уменьшит громкость

2) «NEXT»: короткое нажатие будет играть следующую песню, длительное нажатие увеличит громкость

3) выбор режима «режим»: цикл FM,AUX,MP3 по очереди

4) «воспроизведение/пауза»: нажмите в первый раз, чтобы остановить текущее воспроизведение песни; Если нажатие снова восстановит режим воспроизведения

FM операции Введение:

Нажмите кнопку «MODE», чтобы переключиться в режим FM

1) «PREV»: короткое нажатие будет искать радиостанцию от вверх до вниз, длинное нажатие уменьшит громкость

2) «NEXT»: короткое нажатие будет искать радиостанцию снизу вверх, длительное нажатие увеличит громкость

3) выбор режима «режим»: цикл FM,AUX,MP3 по очереди

4) «воспроизведение/пауза»: короткое нажатие будет прыгать в следующую сохраненную радиостанцию, Длительное нажатие на 3s будет автоматически искать и сохранять радиостанцию

AUX рабочие функции:

Нажмите кнопку «MODE», чтобы переключиться в состояние AUX, затем другие функциональные клавиши недействительны, за исключением клавиши «MODE»

Светодиодный дисплей передней части:

1) состояние MP3: отображение текущей песни с u-диска или tf-карты и отображение графика воспроизведения

2) Регулировка громкости: отображение линии громкости

3) состояние AUX: Отображение текущего рабочего состояния

4)FM Состояние: отображение текущей частоты радиостанции

Регулировка времени:

Нажмите клавишу CLOCK, display clcok; Длительное нажатие часов войдет в режим настройки времени, нажмите PREV или далее, чтобы установить час; Если нажмите снова войдет в режим минутной настройки; нажмите PRVE или рядом, чтобы установить минуту; После настройки нажмите часы, чтобы выйти.
