1. Продукт Особенности

• С отдельной конструкцией источника питания схема измерения и схема отображения самого продукта не потребляют энергию источника питания под испытанием, и измерение является более точным и надежным.

• ЖК-дисплей, который может отображать входное напряжение нагрузки, входной ток, входную мощность, время разряда, разрядку мАч, температуру продукта и другую информацию.

• Полный защитный механизм с защитой от низкого напряжения, защитой от перенапряжения, защитой от перегрузки по току, защитой от перегрузки и защитой от перегрева.

• При регулировке тока используется потенциометр с длинной ручкой, который может поворачиваться вручную без необходимости в дополнительных инструментах, таких как отвертка.

• С функцией коррекции напряжения и тока для удовлетворения высокоточных требований клиентов.

• Параметры могут храниться от питания.

• Применяется для различных источников питания (мощность продукта, зарядное устройство, зарядное устройство и т. Д.) старение или функциональное испытание, проверка различных характеристик разрядки емкости аккумулятора, Настольная небольшая нагрузка.

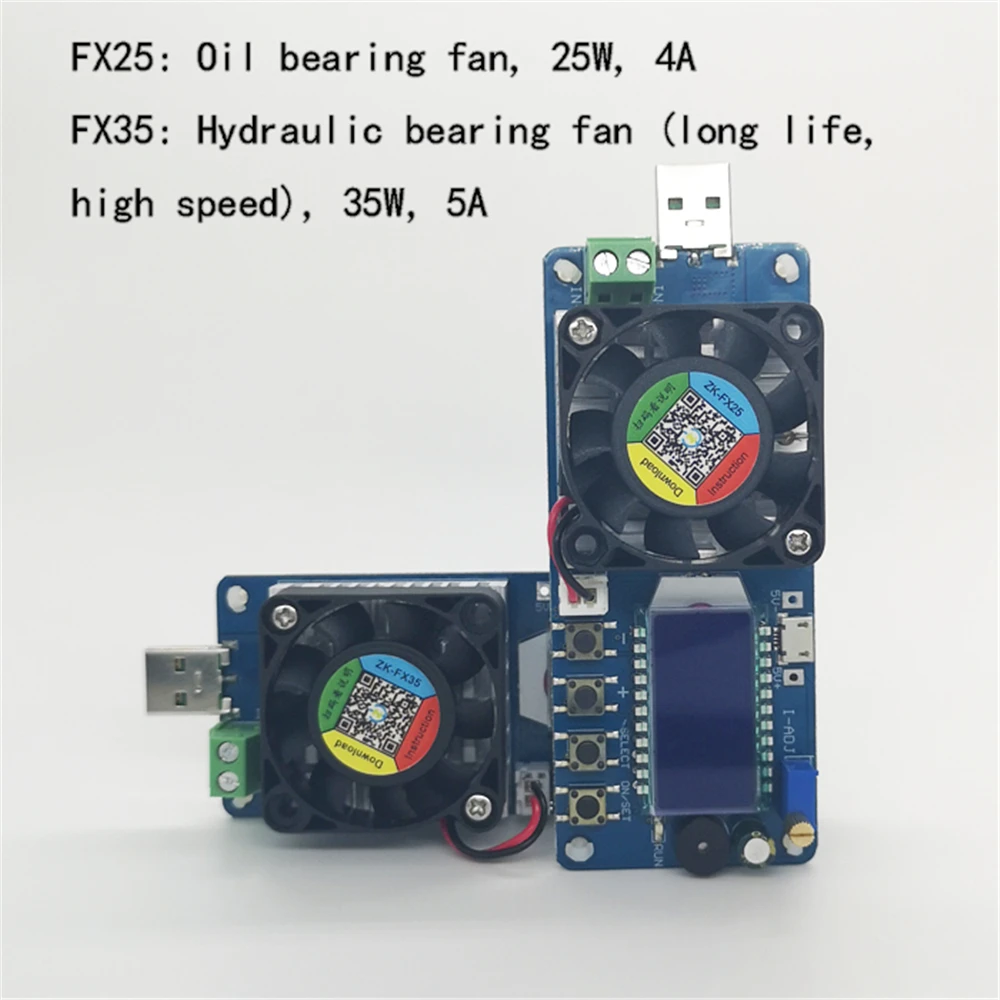

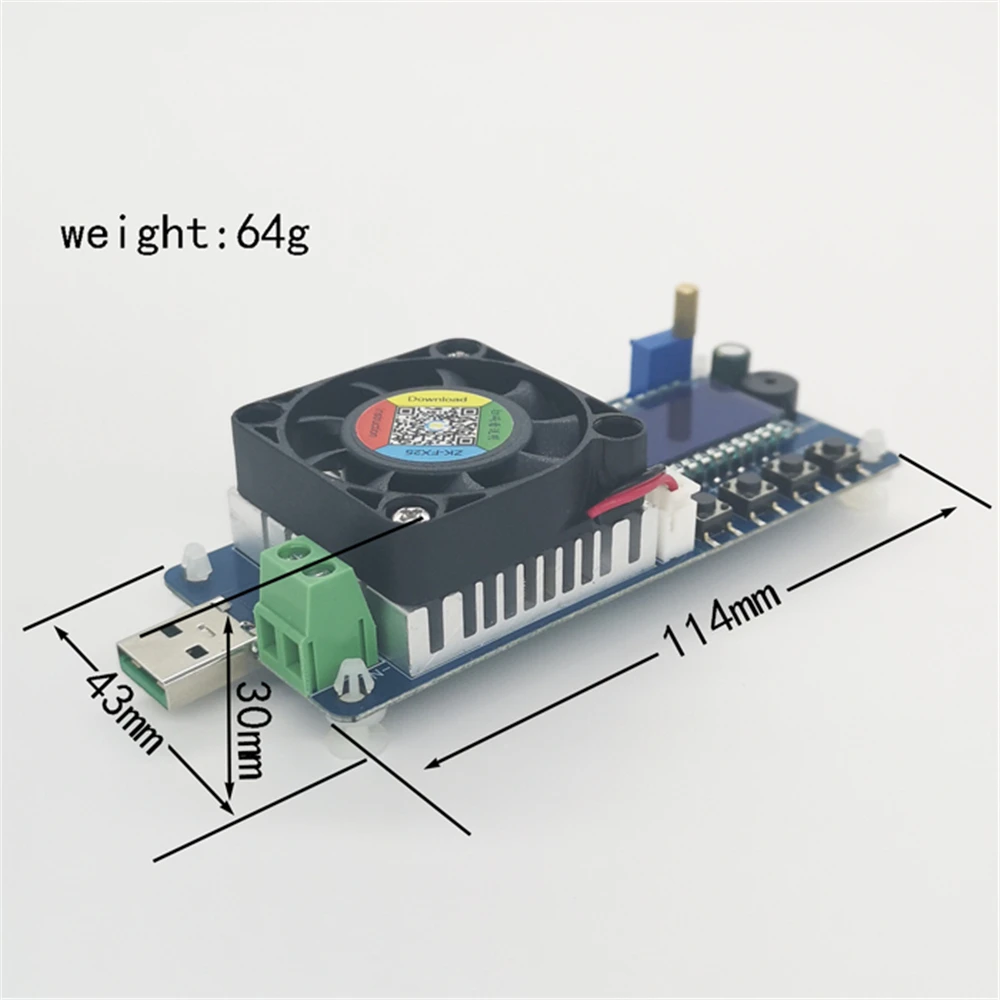

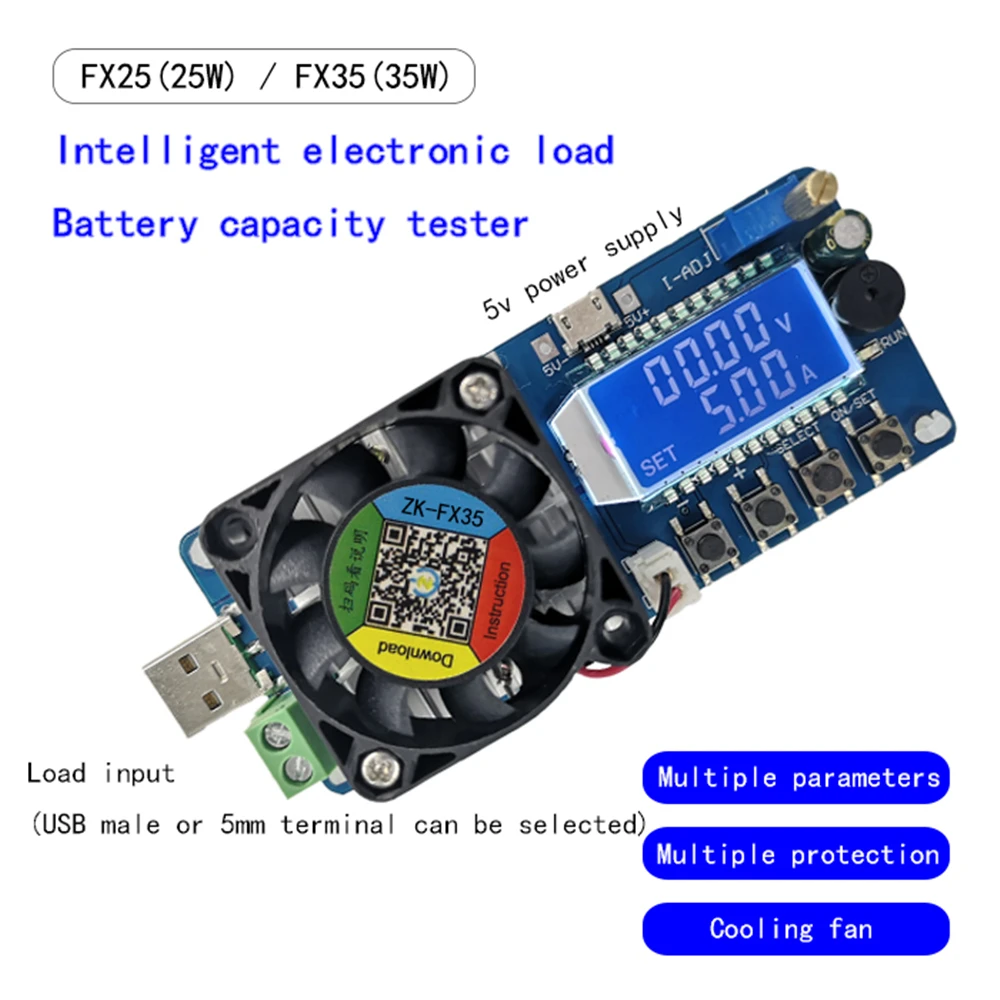

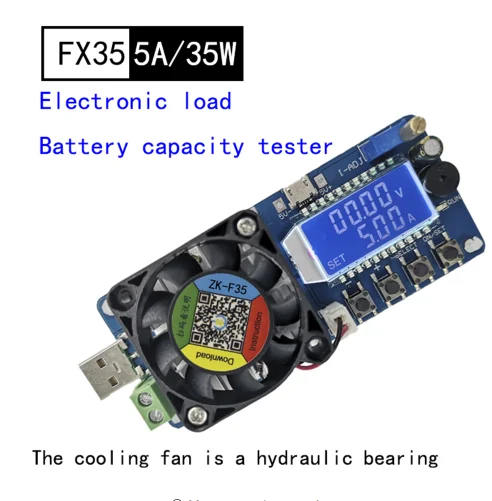

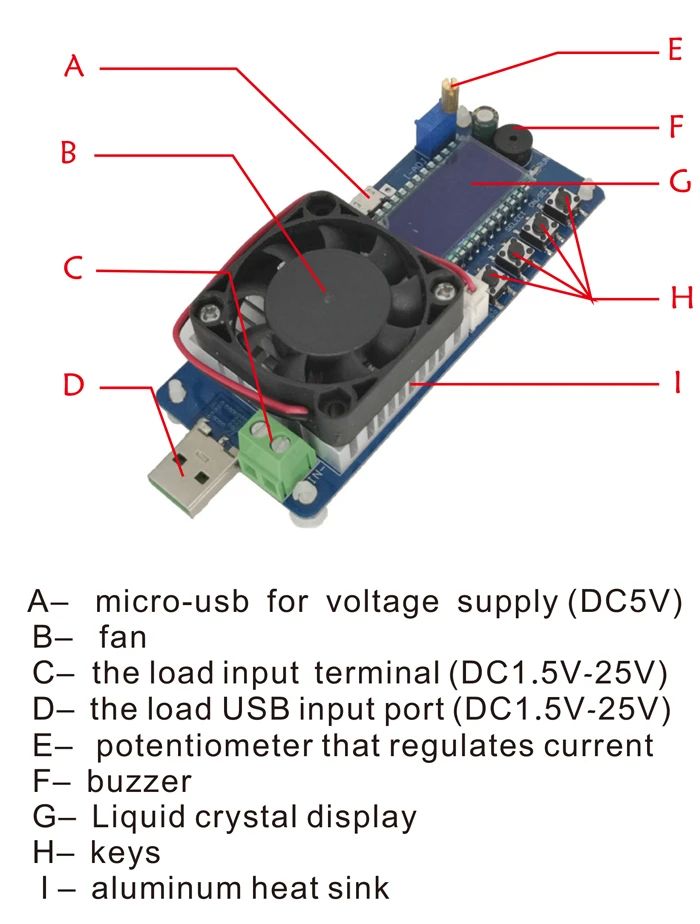

2. Продукт иллюстрации

3. Подобные данные по продукции

3,1 детальные функции

1, ЖК-дисплей дисплей

В нормальном режиме ЖК-дисплей отображает входное напряжение нагрузки и температуру нагрузки; Ниже по течению отображается ток нагрузки, мощность, емкость и время разряда.

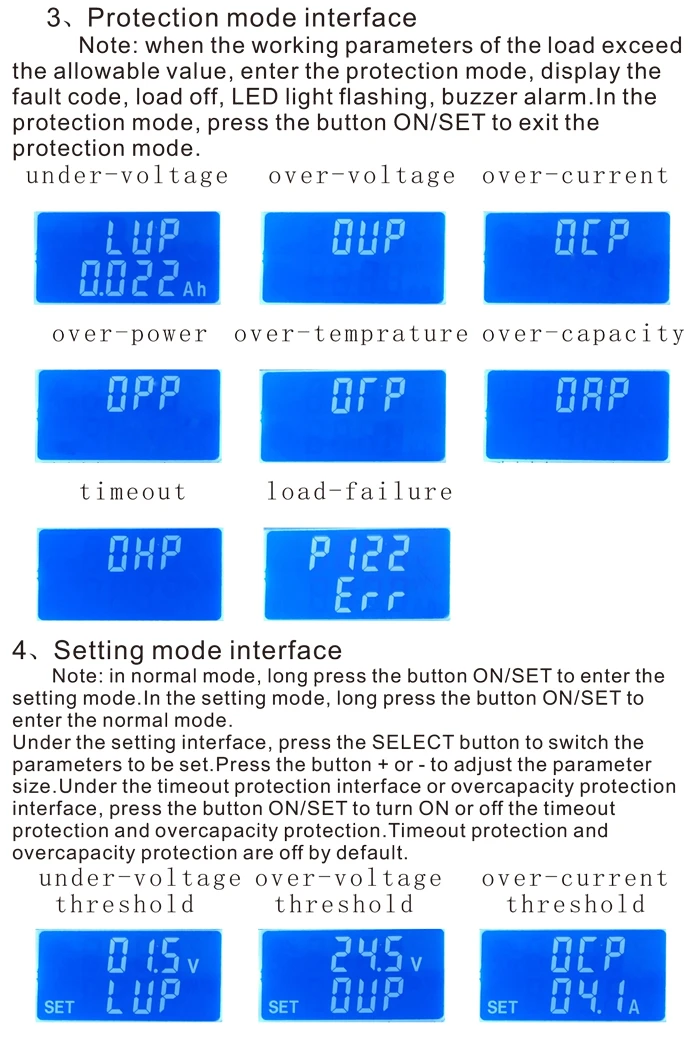

В защищенном режиме ЖК-дисплей отображает защитный код.

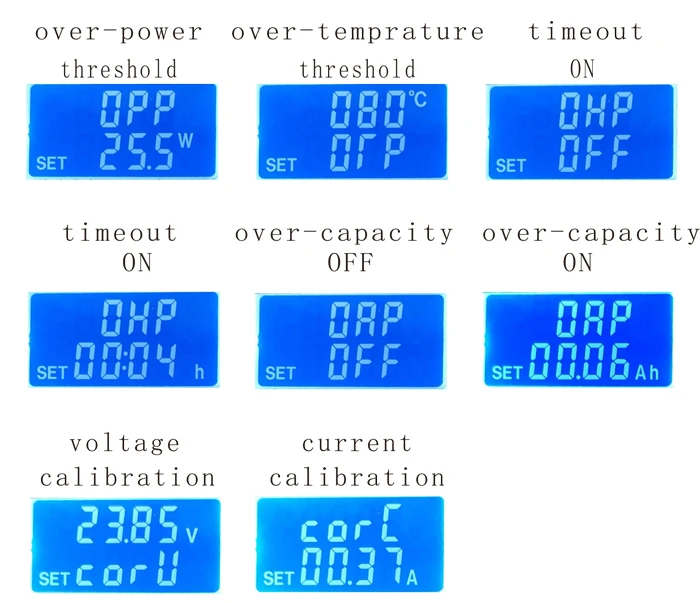

В режиме настройки ЖК-дисплей отображает различные коды параметров и пороги параметров.

2. Регулирование нагрузки

Величины тока разряда может быть отрегулировано по потенциометра.

3. Звуковой сигнал и светильник

Когда нагрузка включена, индикатор запуска всегда включен, и звуковой сигнал не звонит. Когда нагрузка выключена, индикатор запуска выключен, и звуковой сигнал не звонит. После входа в режим защиты, звуковой сигнал упадет, и индикатор запуска будет мигать.

4, интеллектуальное охлаждение вентилятора

Вентилятор автоматически запускается, когда мощность сброс нагрузки превышает 10 Вт или температура нагрузки превышает 40 °C.

5, емкость разряда и время разрядки автоматической статистики, до тех пор, пока нагрузка включена (индикатор запуска всегда включен) для запуска статистики, выключите нагрузку (индикатор запуска не горит), стоп-статистики, статистики поддерживает хранение питания, Только один метод состоит в том, чтобы нажать кнопку «-», когда ЖК-дисплей отображает емкость разряда или время разряда. Пожалуйста, очистите статистику перед началом работы. Максимальная емкость разряда (OAH) и максимальное время разряда (OHP) можно установить в режиме настройки или выключить, и пороговый размер может быть установлен. При превышении порога нагрузка автоматически отключается, что позволяет проводить эксперименты без присмотра.

6. Идеальный программный и аппаратный механизм защиты, и порог защиты программного обеспечения можно отрегулировать. После защиты программного обеспечения выход выключен.

Аппаратные средства защиты:

Порт питания модуля и входной порт нагрузки имеют защиту от обратного хода.

Программное обеспечение для защиты:

OVP-Защита от перенапряжения (по умолчанию 25,5 V, может быть установить самостоятельно, после того, как защита от перенапряжения, индикатор мигает, ЖК-дисплей интерфейс отображает OVP);

OCP-защита от перегрузки по току (по умолчанию 4.10A/5.10A, может быть установлен самостоятельно, после защиты от перегрузки по току, индикатор запуска мигает, ЖК-дисплеи OCP);

Из полиуретана с открытыми порами-защита от превышения мощности (по умолчанию 25,5 W/35,5 W, может быть комплект сама по себе, после того, как защита от превышения мощности, индикатор мигает, ЖК-дисплей вспышек из полиуретана с открытыми порами);

OTP-защита от перегрева (защита от перегрева после температуры нагрузки выше 80 °C, индикатор запуска мигает, ЖК-дисплеи OTP);

LVP-защита от пониженного напряжения (по умолчанию 1,5 V, может быть установить самостоятельно, после того, как защита от недостаточного напряжения, индикатор мигает, жидкокристаллический дисплей LVP в тестирования разрядки батареи и других приложений, комплект соответствующей LVP, может эффективно предотвратить разрядку батареи, чтобы не повредить батарею)

7. Нагрузка по умолчанию отключена. После включения нажмите кнопку включения/настройки, чтобы начать или выключить.

8, все настраиваемые параметры могут быть сохранены от питания.

3,2 детальную

1. Работа потенциометра

Потенциометр используется для регулировки тока сброс нагрузки, вращение по часовой стрелке, значение тока увеличивается, и значение вращения против часовой стрелки уменьшается.

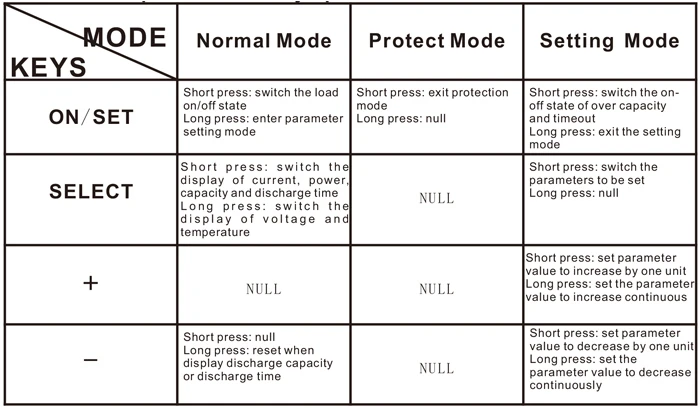

2. Подробное управление кнопками

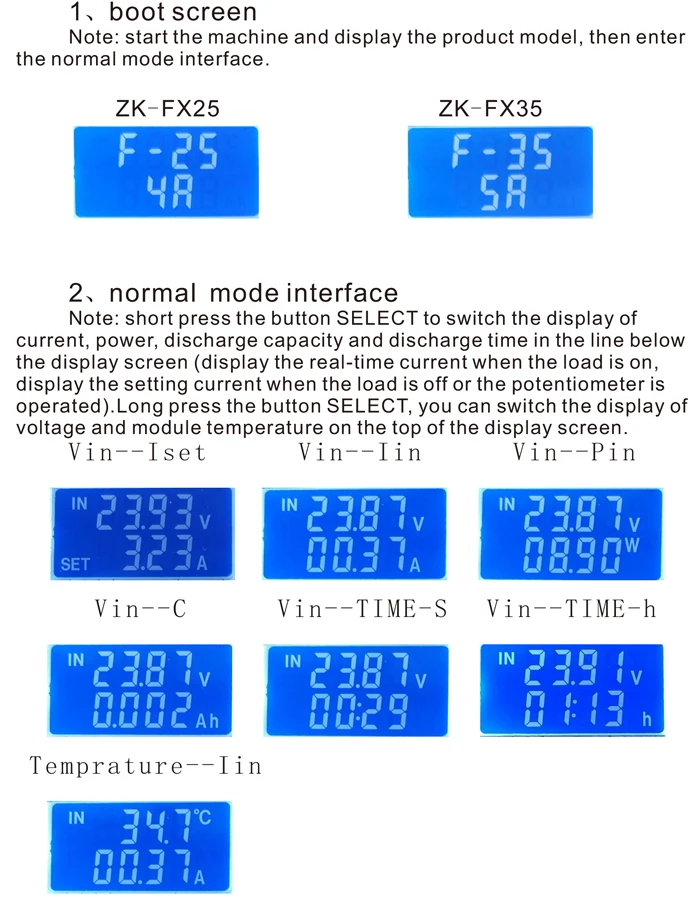

3,3 показать информацию о товаре интерфейс

4. Обратите внимание на

4,1 пожалуйста, внимательно прочитайте руководство перед использованием этого продукта! Если модуль поврежден из-за неправильного использования или если устройство удалено без разрешения, он не будет возвращен.

4,2 напряжение источника питания должно быть DC5V, источник питания постоянного тока, не используйте Питание переменного тока! Если напряжение превышает напряжение, модуль может быть сожжен после включения питания;

4,3 напряжение при нагрузке вход должно быть в пределах DC 1,5 V и, алюминиевая крышка, 25В. Ток должен быть ниже 4А (ZK-FX25) или 5А (ZK-FX35).

4,4 входной порт нагрузки не должен быть короткого замыкания, в противном случае продукт будет сожжен.

4,5 будьте осторожны, чтобы не промокать модуль. Не замыкайте компоненты на плате. Не прикасайтесь к штифтам и прокладкам компонентов на доске.

4,6 отказ от ответственности: Этот продукт не может использоваться в медицинских, спасательных, легковоспламеняющихся, взрывоопасных и других областях и случаях. Наша фабрика не будет нести никакой ответственности за последствия.

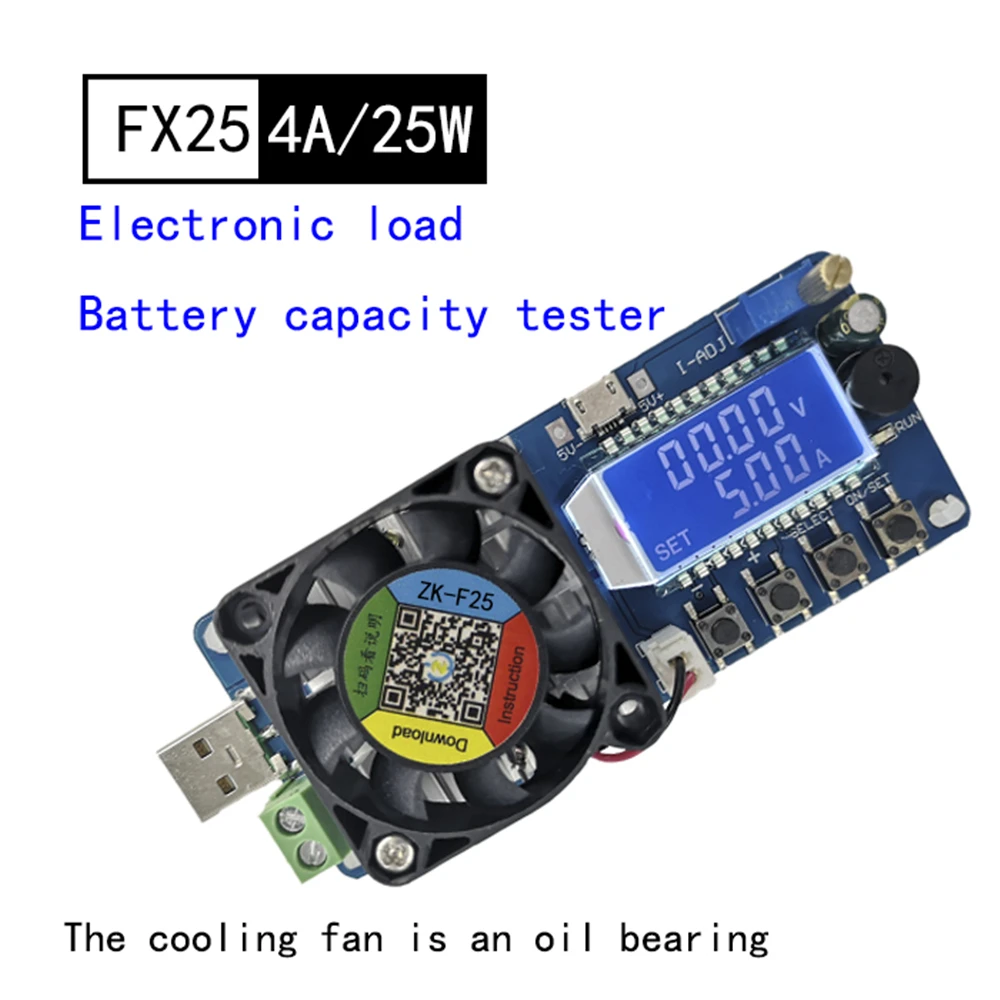

FX25:

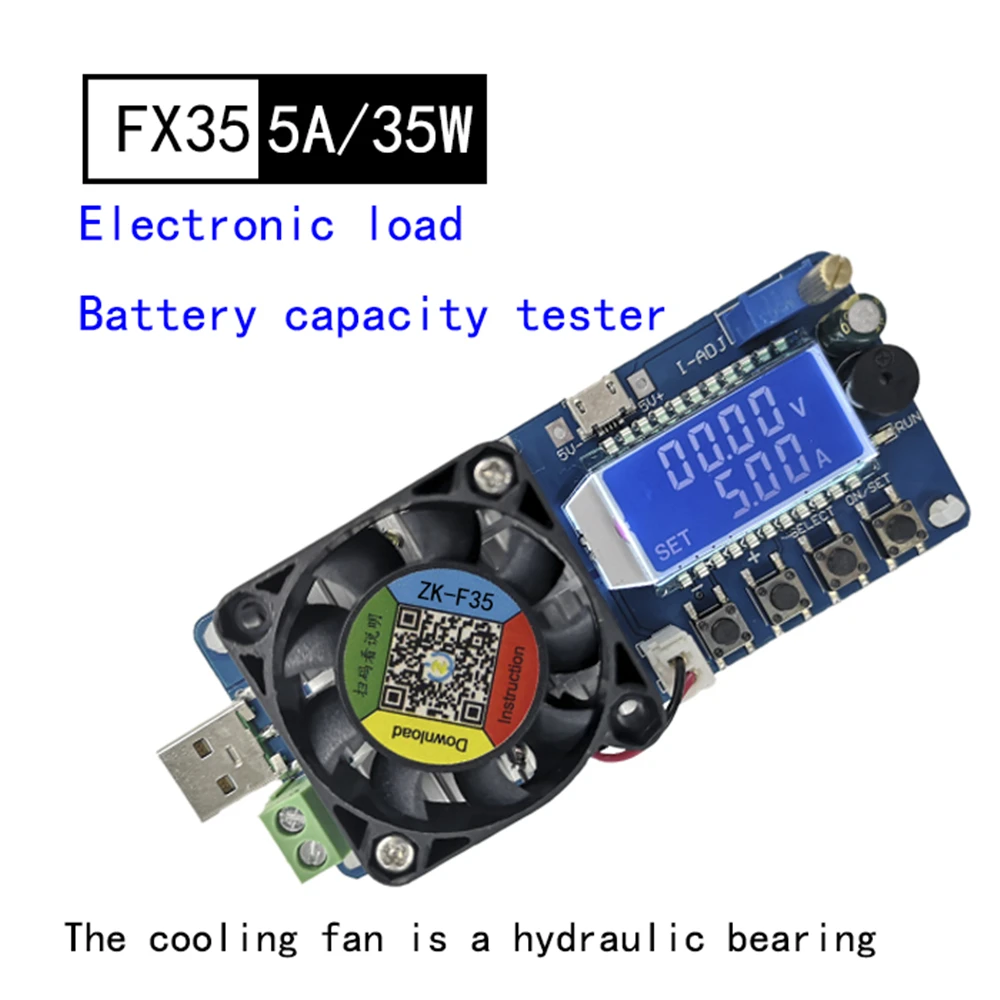

FX35:

'
