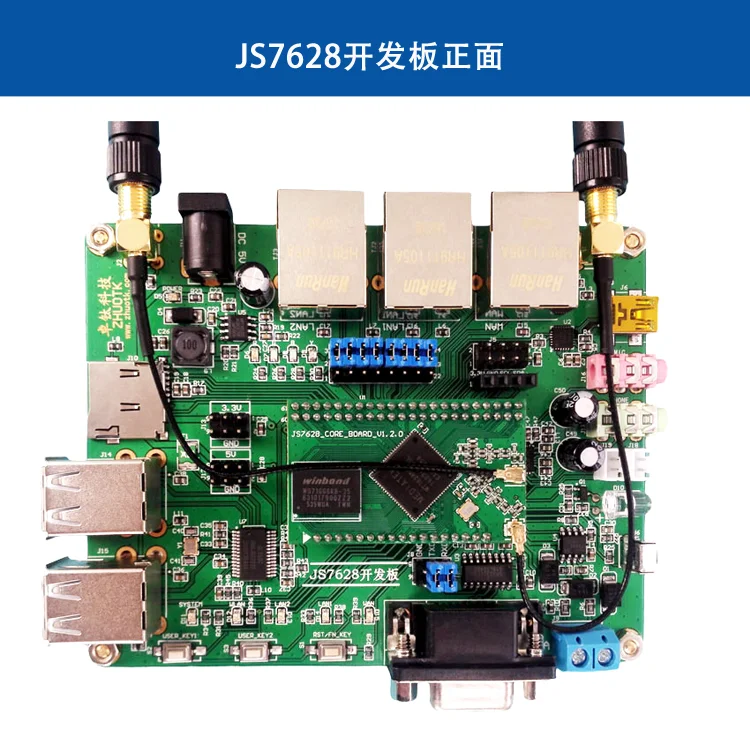

Обзор платы развития

JS7628/JS7688/ZTK7628PDevelopment Board основана на разработке Hangzhou Zhuotai Technology Co., Ltd.MTK MT7628NN(AN)/MT7688AN/MT7628DAN SOCLearning совет по оценке развития для чипов решений. Системное принятие этого разработчика boardopenwrt(linux) полностью открытый источник, плата богата функциями. В то же время он обеспечивает встроенную систему. linuxLearning materials, openwrtLearning materials,Learning Embeddedlinux, openwrt, Интернет вещей, DIYSmart Home Gateway, идеальный выбор предварительной оценки предприятия.

Введение чипа

MT7628/MT7688Это совместное развитие технологии 2014a новое поколение промышленности выпущено в конце года 802.11n Wi-Fi AP/маршрутизатор системы одного чипаРаствор(SoC)Этот новый брендSoCДанные для умного дома. Голосовые и видео приложения обеспечивают высокую скорость передачи данных, а потребление электроэнергии намного ниже, чем на современном рынке.Другие Похожие продукты.MT7628andMT7620Same as2T2R 300M wifirate, богатый интерфейс, но это более thanmt7620low Потребляемая мощность, стоимость чипа ниже, специально для Интернета вещей applications3Serial port 、 PWMOutput характеристики, можно сказать, что thatMT7620(2012 выпущен в 2003) модернизированные продукты.

1) 580 МГцОсновная частота системы

2) 64 МБ/128 МБ/256 Мб DDR2 RAM

3) 8 Мб/16 Мб/32 МБ SPI nor flash

4) Беспроводной протокол 802,11 b/g/n,

5) 3Индивидуальный 100/10MbpsSupporting автоматический flipLAN/WANEthernet порт

6) 4Стандартный интерфейс хоста highwayUSB 2,0 (Поддерживаемый диск, USBSerial port line, USBCamera, USBMobile жесткий диск, USB 3G/4gnetwork card, USBmouse, USBkeyboard, USB чрезмерное количество беспроводных сетевых карт и т. д.)

7) 1RoadTTL/RS232 последовательный порт, 1roadTTL/485 Серийный порт, 1roadusb minidelight UART

8) 5Настраиваемый Общий сетевой/системный индикатор, 4roadPWM LEDlamp (Может быть осуществлена Функция затемнения)

9) 4Пять настраиваемых функциональных клавиш

10) 1Интерфейс Micro sd/TFCard, (Insertablemicro sd/TFCard Для хранения большой емкости)

11) плата loadingWM8960Sound card chip,Support1Road стерео аудио выход (Can play24bitулучшенное качество),1 дорожный аудио входной интерфейс, 2individual1WHorn выход

12) 1Дорожный инфракрасный прием, 1 дорожный инфракрасный Излучение

13) 15Функциональный мультиплексиглас гпиомут (основная плата имеет в общей сложности 30 ~ 40 индивидуалгпиомут)

14) 5 в постоянного токаВход питания (Поддержка обычной зарядки пула или зарядного устройства), 2,54 ммигла расположение интерфейса Output5V, 3.3В

15) Статическая Потребляемая Мощность всей машины only1W, чипы имеют очень низкую теплотворную способность

16) Поддержка маршрутизации, AP, реле, мостовое соединение и другие режимы

17) Система основана на операционной системе Linux Ofopenwrtopen source,Подходит для шлюза умного дома, ip-камера, VOIP, телефото транспортного средства, система удаленного мониторинга, портативный 4grouter, аудио домофон, OrdinaryWEBNetwork сервер, OrdinaryFTPThe сервер, удаленное Скачивание, супер многоуровневые приложения, такие как удаленное видение автомобиля

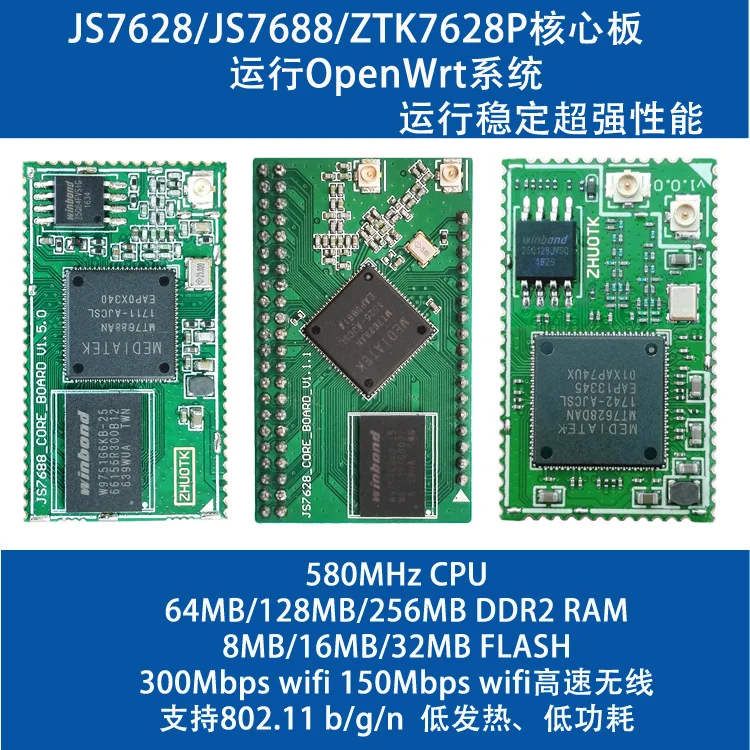

18) сравнение трех моделей

JS7688Board adoptionMT7688ANchip,yes150M wifi

JS7628Board adoptionMT7628NN/ANchip,yes300M wifi,wifiFaster, лучший сигнал

ZTK7628PBoard adoptionMT7628DANchip,Built-in64MB RAM,yes300M wifi,wifiFaster, лучший сигнал

Другая производительность трех чипов точно такая же, чип-контакты, полностью совместимое программное обеспечение

Аппаратные ресурсы платы разработки

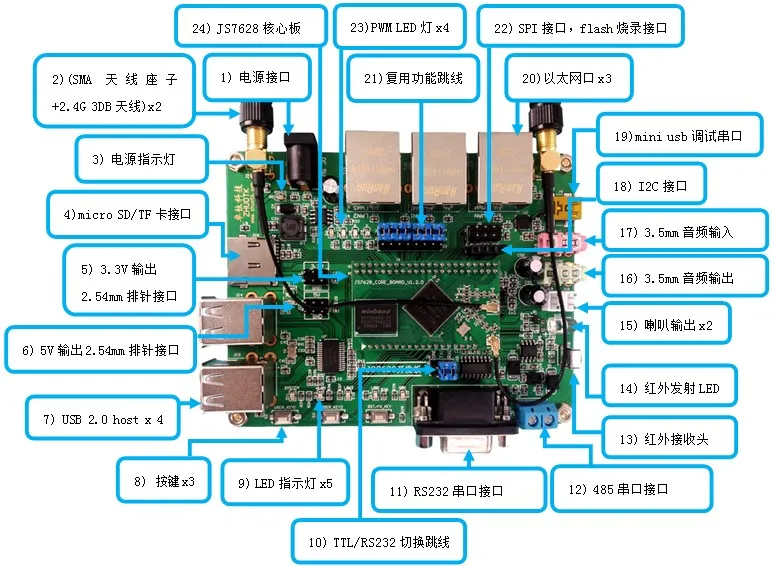

Следующий значок определяет Аппаратные ресурсы платы разработки

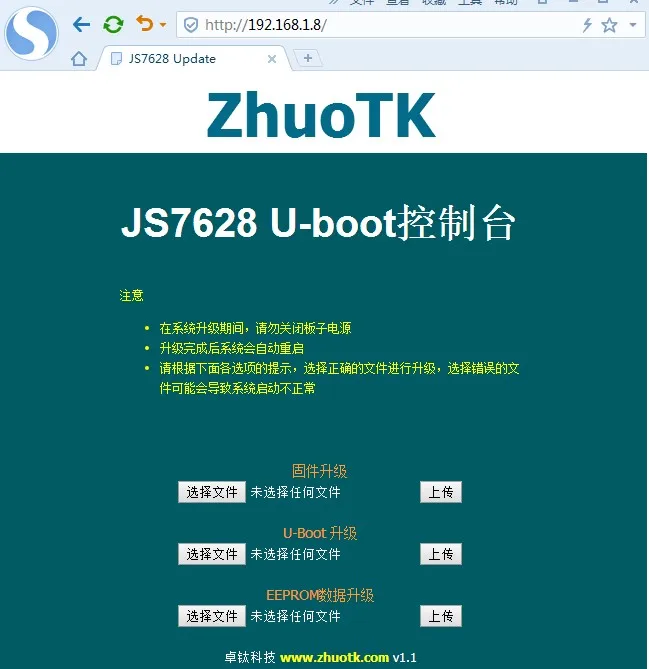

Поддержка «Immortaluboot»,Простое обновление с помощью веб-страниц openwrtпрошивки, uboot, eepromdata

"Immortaluboot" + On boardSPI FlashExternal burning interface,Development board обеспечивает реальное бессмертие

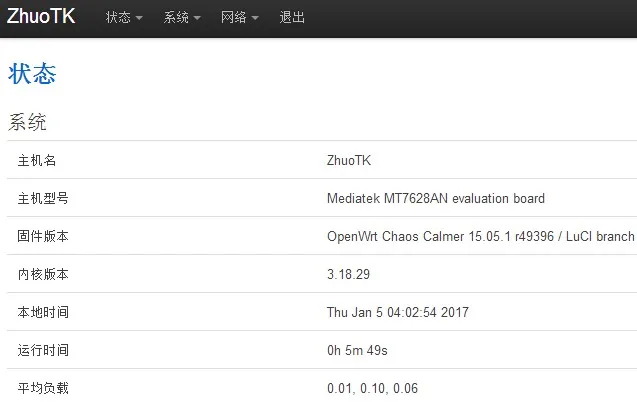

Макетная плата работает по последней стабильной установке OpenWRT -- хаос спокойный15.05.1, Вот скриншот китайского интерфейса конфигурации системы.

ОткрытыйИнформация о волосяных пластинах, содержащая схему принципа пола, Базовая плата, штыревая посылка, схемаВведение openwrtIntroduction и сопутствующий пример исходного кода 、Исходный код openwrtSourceUbootimage, инструкции по развитию и другая богатая информация.После похвалы покупателя бесплатный доступ к Объединенному Отделу разработки также может быть получен от службы поддержки клиентов. SDK,SDKIncludeMT7628Principle схема общественных плат, mtkcommunity boardPCB, Объединенный раздел разработки Versionopenwrt, mtkcommunicial boardubootSource (работает на плате разработки) другая информация!Ниже приведен список досок развития, поддерживающих информационные каталоги, в вспомогательных данных, в дополнение к обеспечению полной информации о доске развития, Zhuotian технологии, дополнительные ценные обучающие материалы также предоставляются всем покупателям.

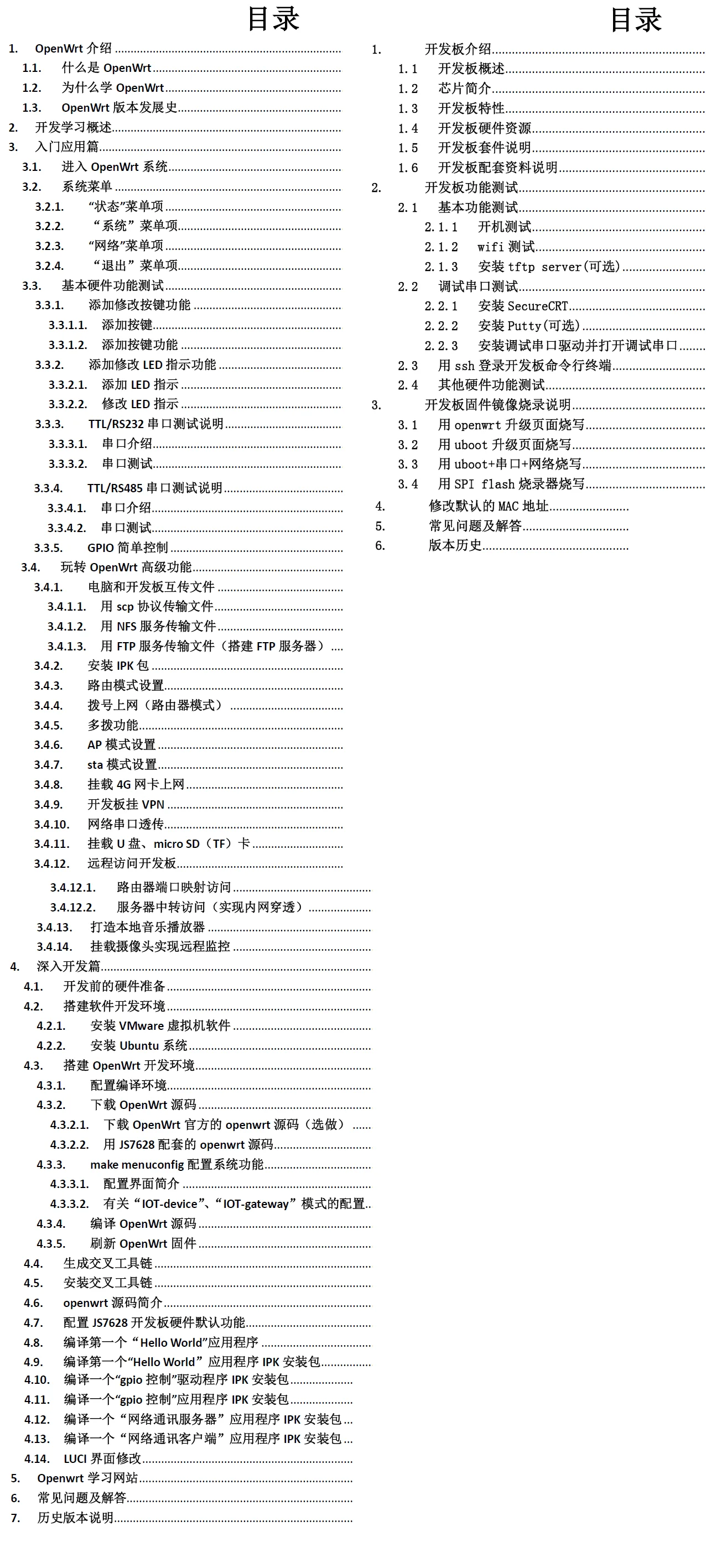

Ниже 《 JS7628Development boardopenwrtвводный курс 、, jsjs7628development Board Manual screenshots каталог скриншоты

Данные макетной платы отправляются через сетевой диск,После того, как покупатель получит ребенка, запросите обслуживание клиентов.

Описание комплекта макетной платы

Аксессуары для доски развития показаны в таблице ниже.

Доски для разработки также могут быть выбраныUSBЗвуковая карта,USBКамера, инфракрасный пульт дистанционного управленияUSB 4GСетевая картаДругие аксессуары, более продвинутые функции могут быть выполнены с соответствующими учебниками
