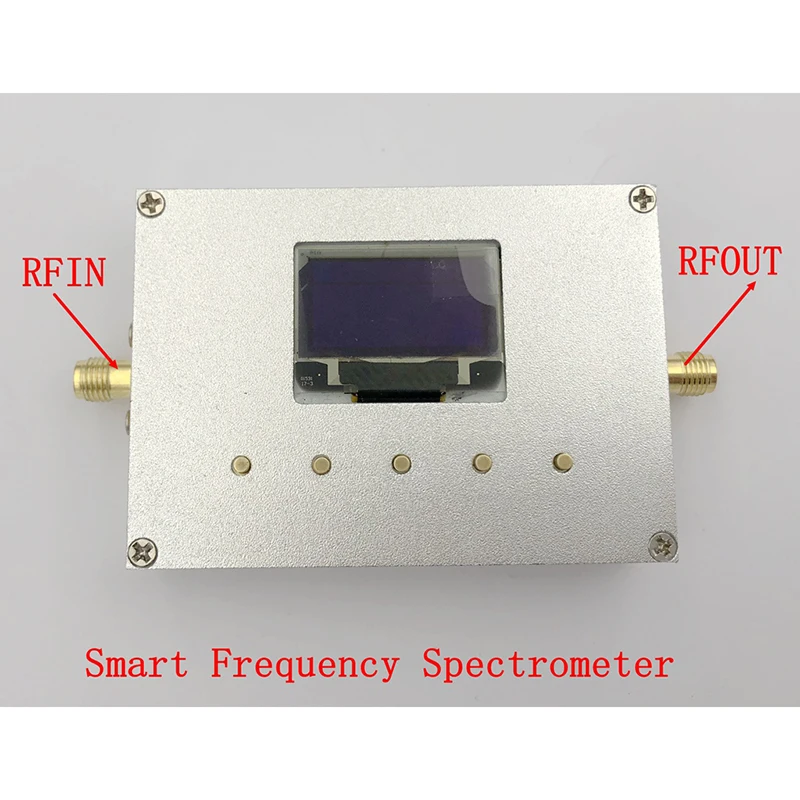

Технические характеристики изделия 1. Вес нетто основного станка: 90 г (с помощью корпуса CNC из алюминиевого сплава с ЧПУ); 2. Источник питания USB, ток 300 мА; 3, Использование чипа PL2303SA для передачи данных; 4, с 3 основными функциями: SMA порт слева, измерение спектра, входной сигнал SMA справа порт может использоваться в качестве частота RF источник/развертки источника. Левый SMA порт представляет собой точечный сигнал частоты, настраивая частоту запуска и частоту остановки, чтобы быть таким же, когда используется измеритель мощности. В спектрального анализа часть показатели эффективности 1, диапазон частот измеренного сигнала: 83,5-3000 МГц (Freq3000) 10-6000 МГц (Freq6000) 2. Диапазон мощности измеренного сигнала: от-70 дБм до + 10 дБм 3, Разрешение частоты: 1 кГц 4, Адаптивная полоса пропускания разрешения (RBW) от 1 кГц до 100 кГц 5, Стабилизация частоты и точность (стандартная): ± 0,5 ppm Источник радиочастотного сигнала, часть указателей производительности 1. Диапазон частот: 137,5-4400 МГц (Freq3000) 25-6000 МГц (Freq6000) 2. Мощность: -10 дБм 3, Разрешение частоты: 1 кГц 4, Стабилизация частоты и точность (стандартная): ± 0,5 ppm В сценарий приложения (Различные диапазоны частот должны быть оснащены различными антеннами)

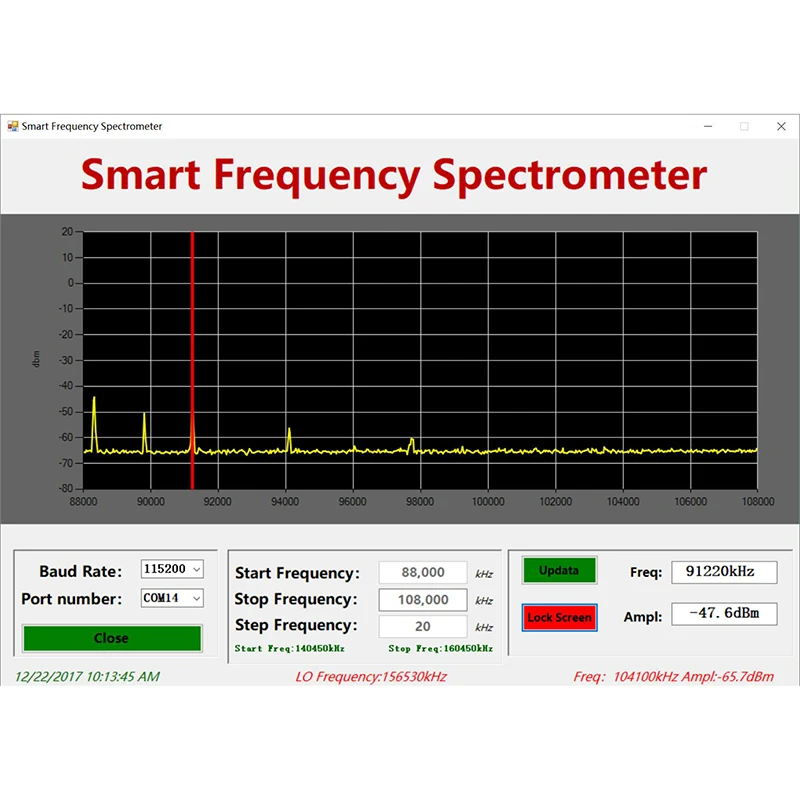

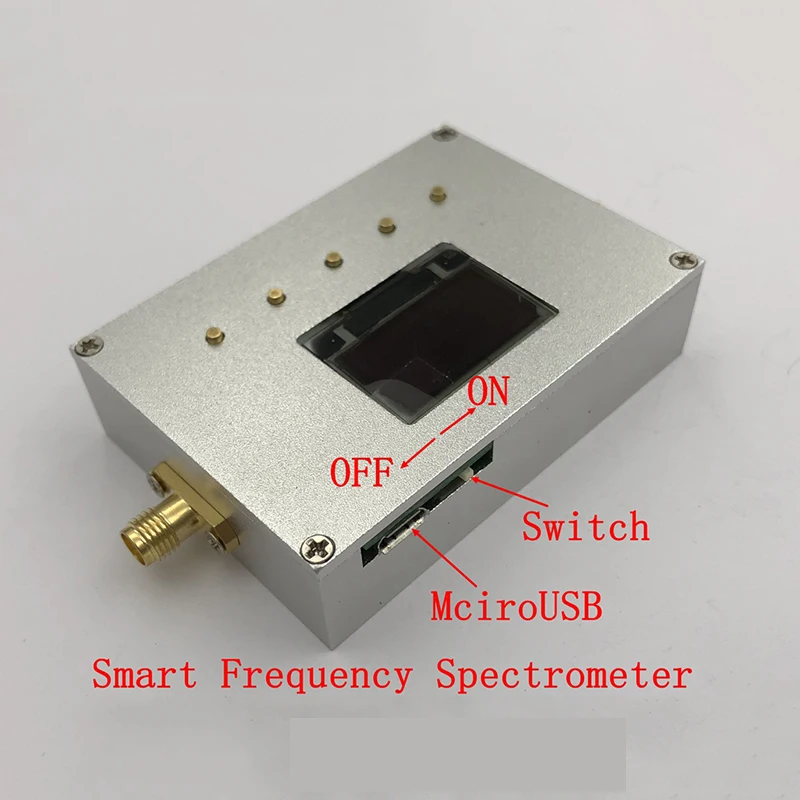

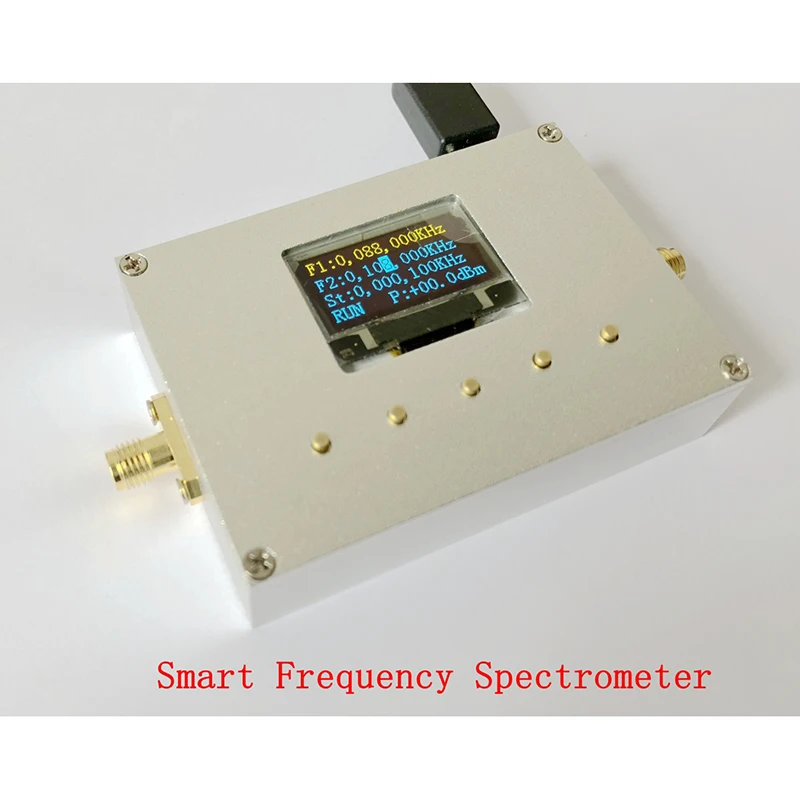

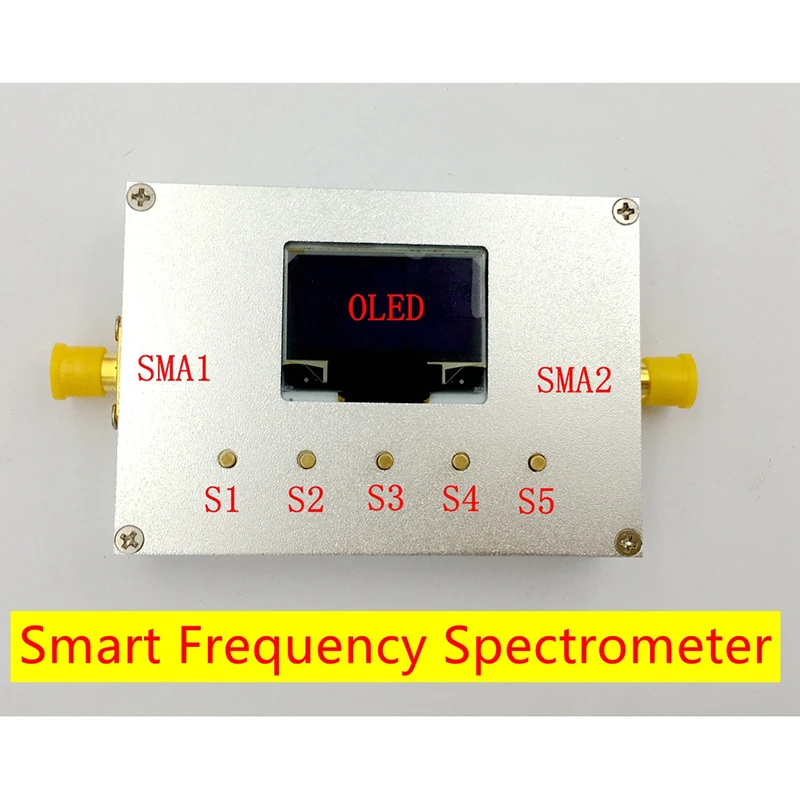

1. Источник питания: подключите блок питания (компьютер) через micro-USB. 2, выключатель питания: рядом с USB, переключатель влево, чтобы включить питание, поверните вправо, чтобы выключить. 3. Вход: Подключите РЧ входной сигнал через интерфейс SMA1. SMA2-это локальный Осциллирующий выходной сигнал, который может использоваться в качестве источника сигнала. 4. Нажмите кнопку «OK S3», чтобы начать измерение, или нажмите «Updata» через хост-компьютер. 5. Нажмите кнопку S1, чтобы изменить положение курсора (shift left) Нажмите кнопку S5, чтобы изменить положение курсора (справа) Нажмите S2, чтобы изменить данные позиции курсора plus Нажмите S4, чтобы изменить данные бит курсора за вычетом После входа в систему, курьер указывает выбранную цифру. В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсора находится на последней цифре (или первой цифре) выбранного элемента, нажмите правой кнопкой (или левой кнопкой), чтобы переключить выбранный элемент. Когда параметры установлены, нажмите среднюю кнопку OK, чтобы сделать настройки эффектом.
