Одноосевой модуль слежения за солнечной батареей поисковый светильник

Одноосевой модуль слежения за солнечной батареей поисковый светильник

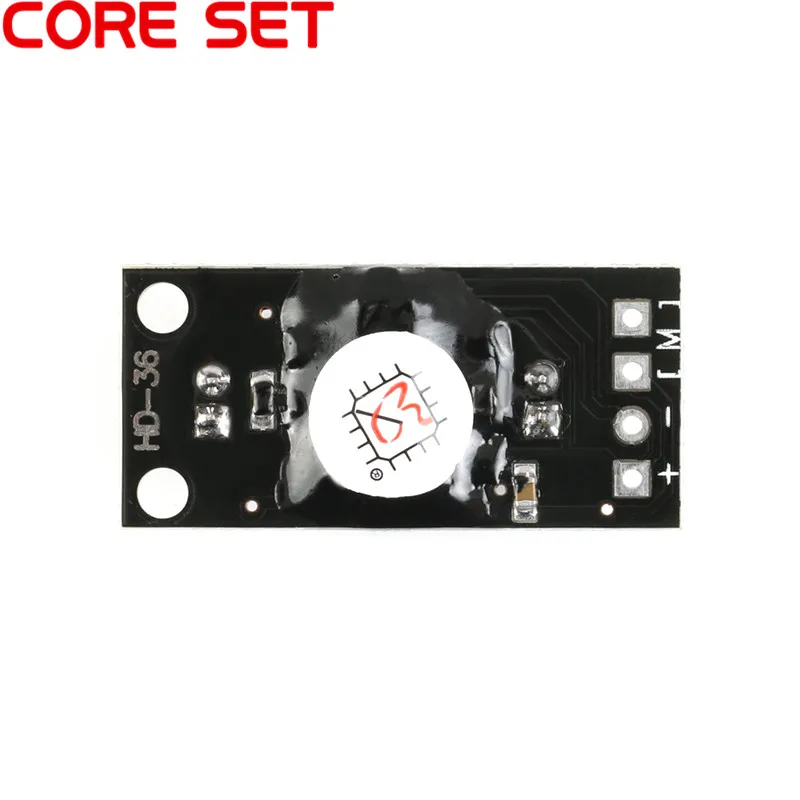

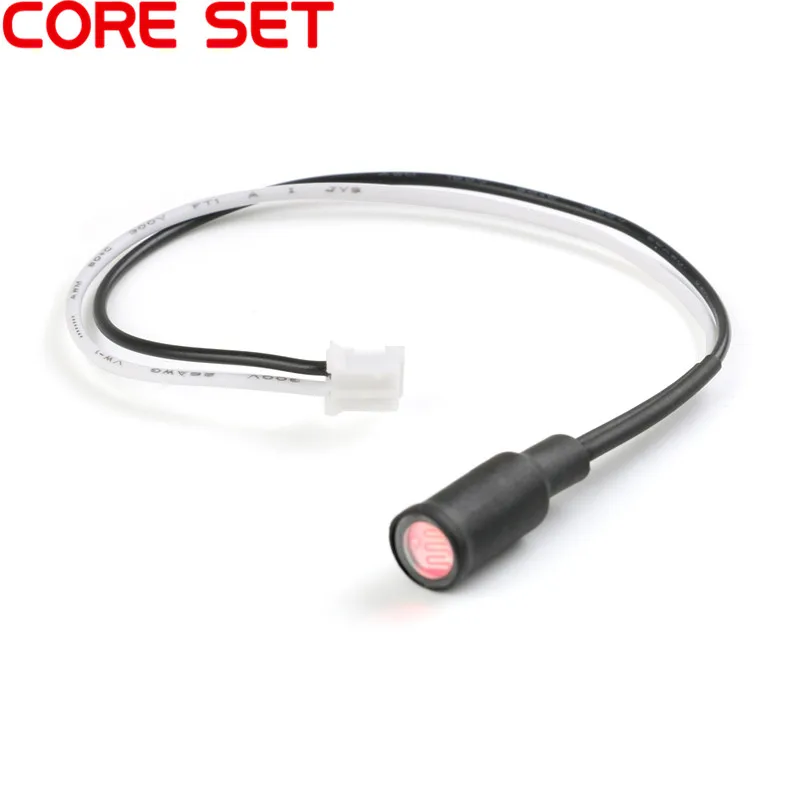

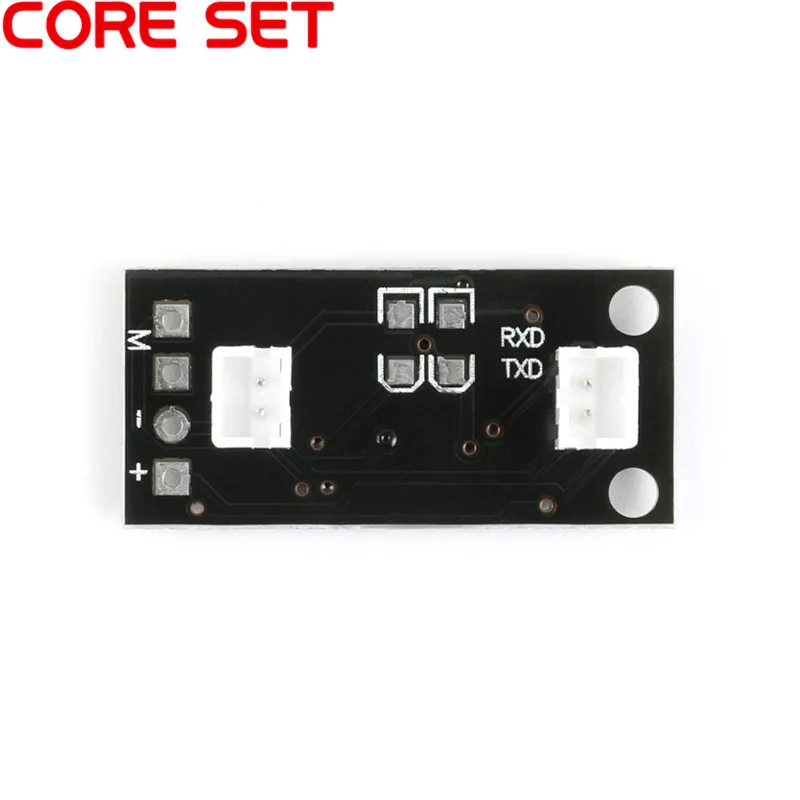

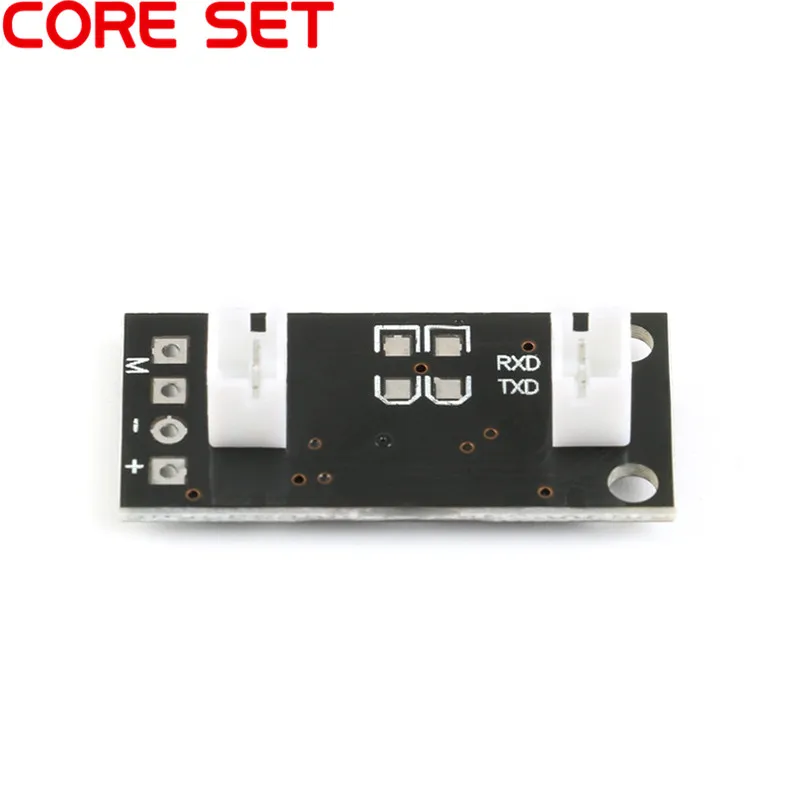

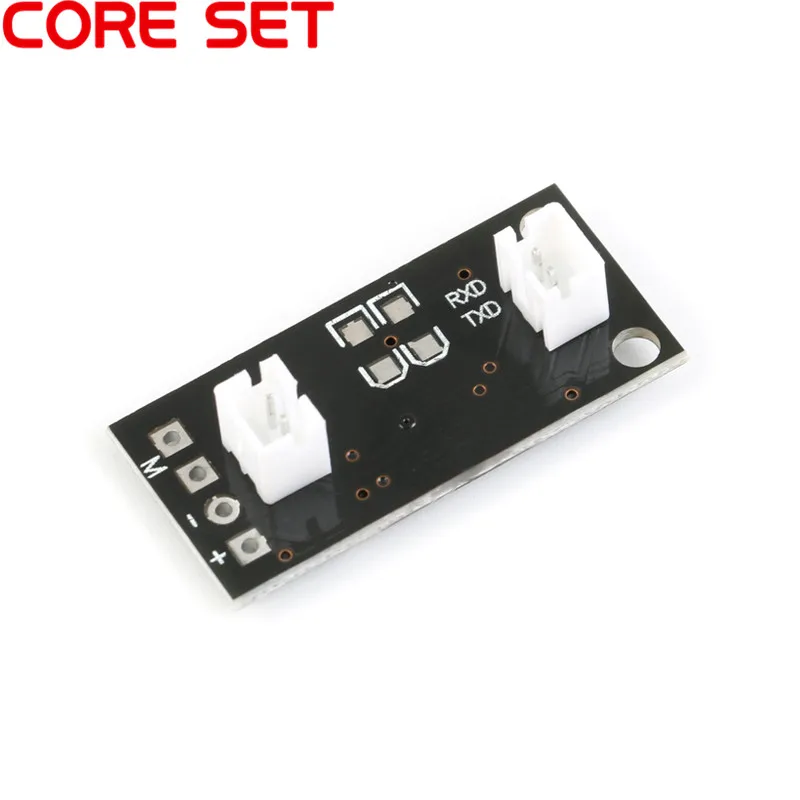

Параметр Название: одноосевой светильник, источник отслеживания Размер: 35*16*1,2 мм Напряжение: 5-5.5VDC Ток: <1.5A Интерфейс: мощность +-двигатель M Принцип: Используйте препятствие на фоторезистор. Когда светильник наносит удар о препятствие, образуя тень, и светильник с одной стороны образует разницу с другой стороной, двигатель Управляется, чтобы найти точку баланса, то есть, светильник в центре источника. Длина линии: 15 см Инструкции по подключению В источника питания используется 5-5,5 V DC источника питания с силой тока меньше, чем 1.5A. В двигателе используется мотор-редуктор. Чем медленнее скорость, тем лучше. Владелец использует «JGY370 6V». В тех случаях, когда источника питания составляет 5 В, нагрузка не тяжелые и скорость работает стабильно. Если скорость вращения двигателя слишком быстро, это может привести к тому, что двигатель, чтобы соответствовать центр светильник источник, но качели левые и правые, но не трясётся. Эта схема использует короткую задержку от тряски. Когда двигатель и плата подключены, положительные и отрицательные полюсы не разделены. В тех случаях, когда двигатель находится вращаться в обратную сторону к светильник источник, двигатель линия может быть изменен. В источника питания должна регулироваться до 5,5-5,5 V и не может быть напрямую подключены к панели солнечных батарей. Обратите внимание Как показано на рисунке, Фоточувствительный зонд находится на одной и той же плоскости, и небольшая солнечная панель сиденья используется выше. Когда светильник интенсивности левого зонда больше, чем правая сторона, мотор поворачивается влево, пока два зонда не сбалансируют значение. Размер оттенка связана с угловой точность светильник источника. Это самое лучшее для того чтобы охватывать обе зонды в одно и то же время.Точность угла отслеживания зависит от положения, угла и размера теней зонда.
