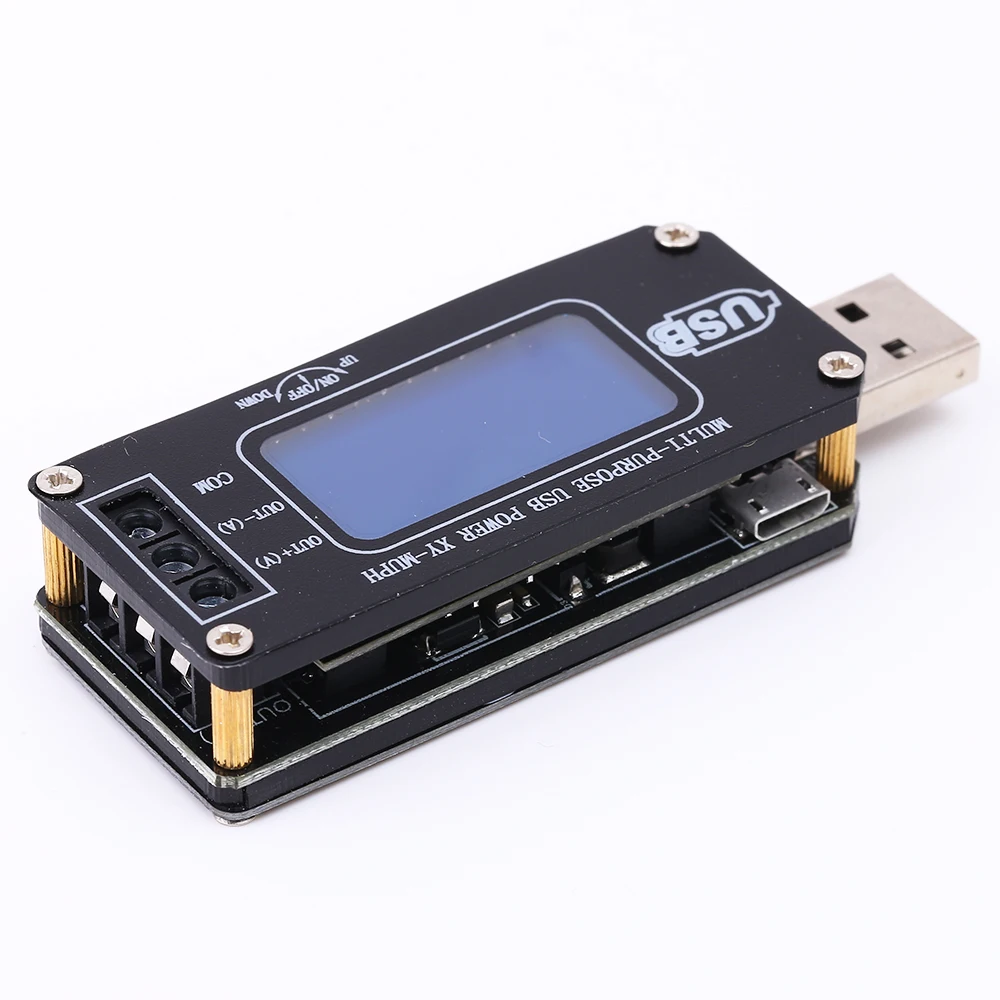

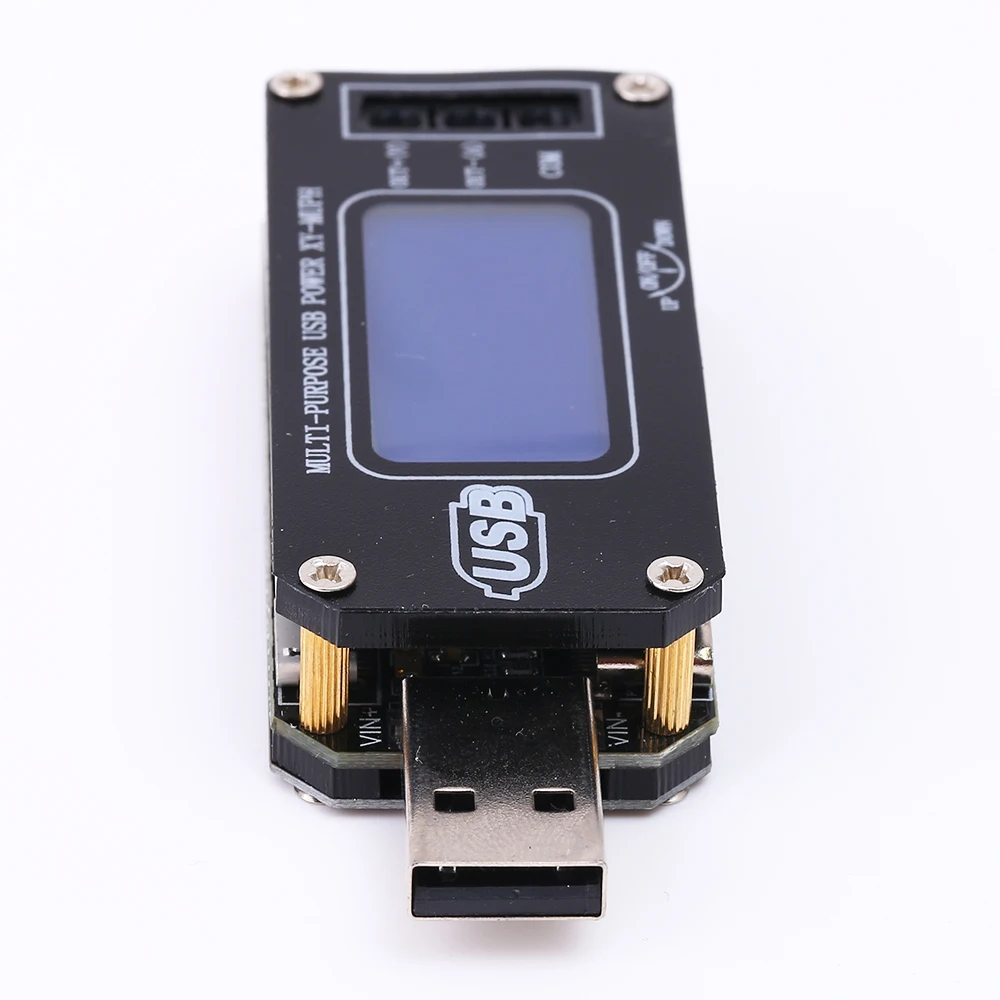

Понижающий модуль питания постоянного тока с USB повышающий понижающий

Понижающий модуль питания постоянного тока с USB повышающий понижающий

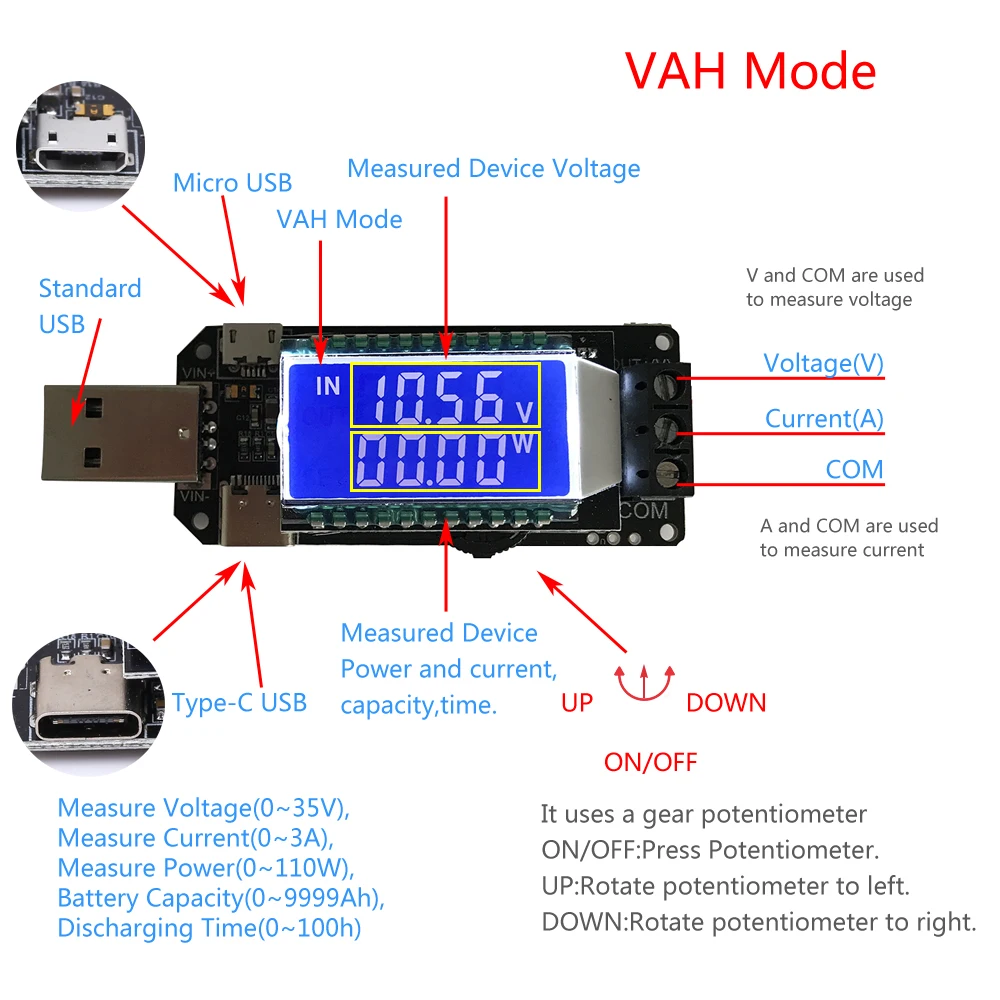

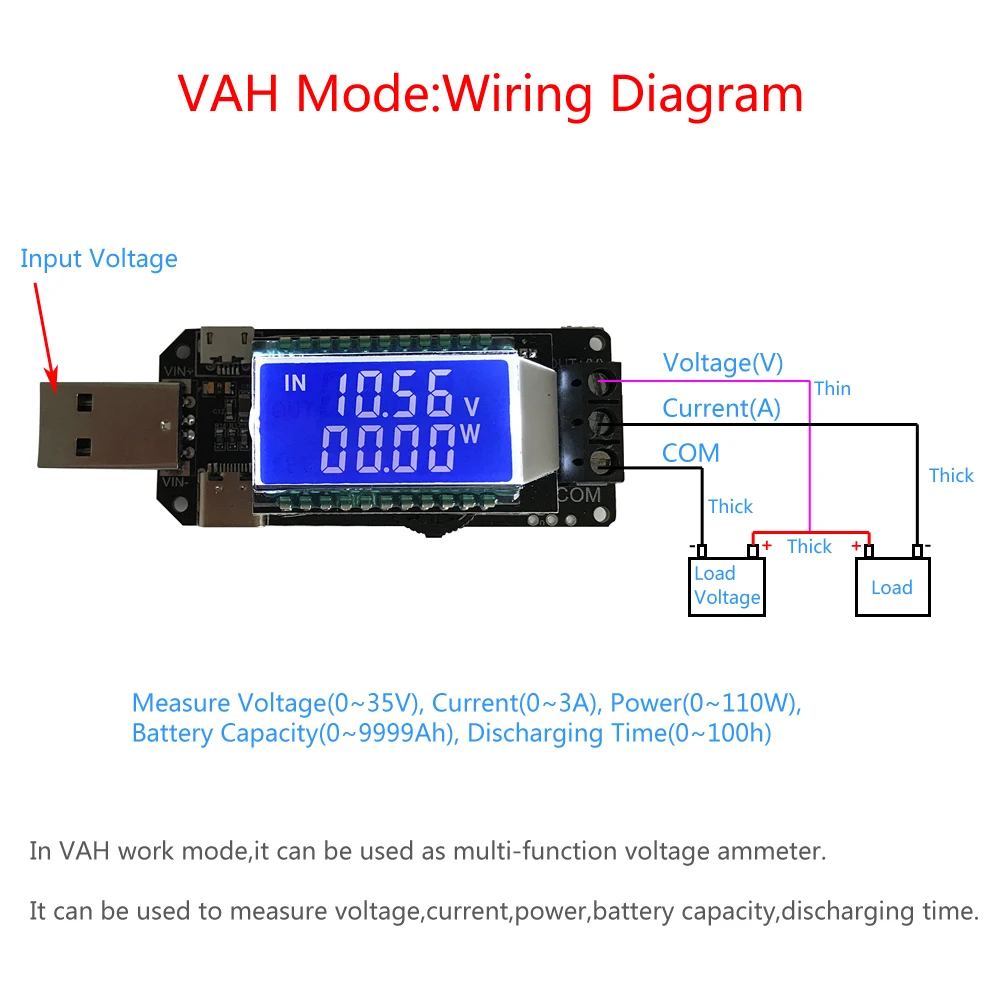

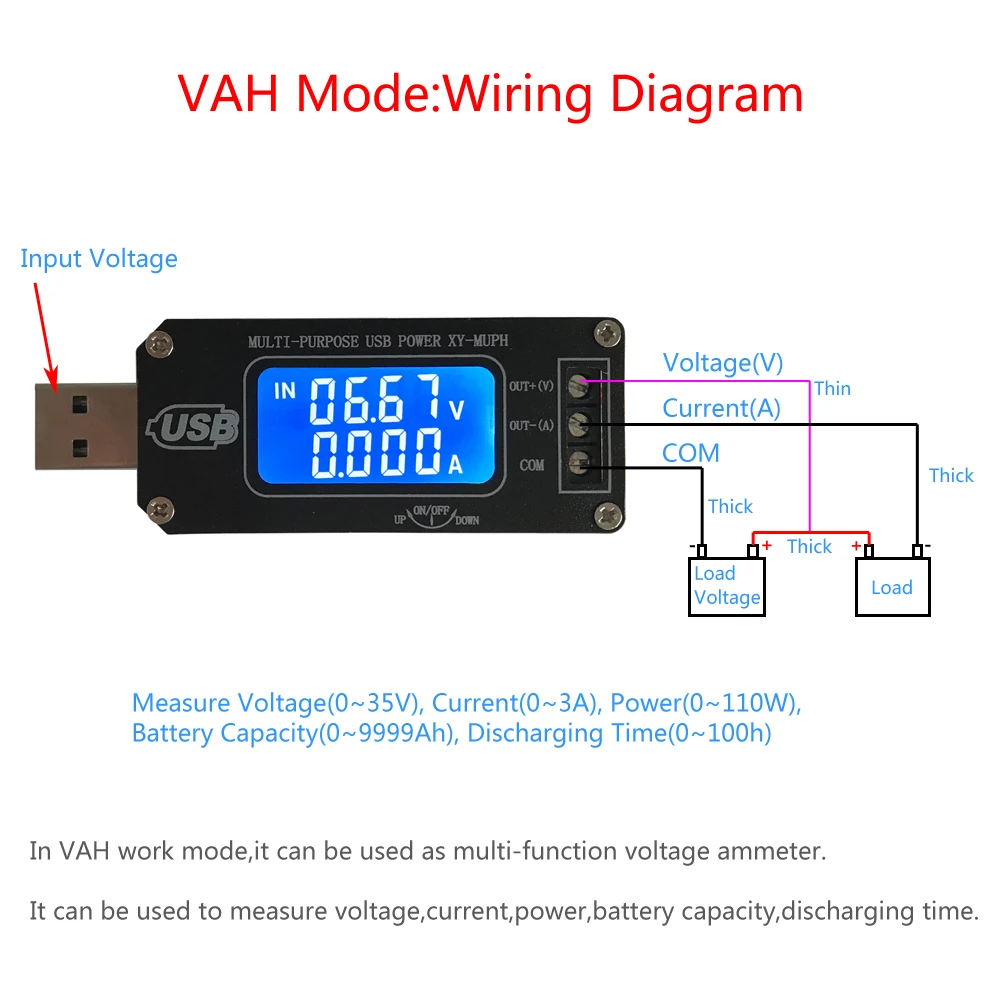

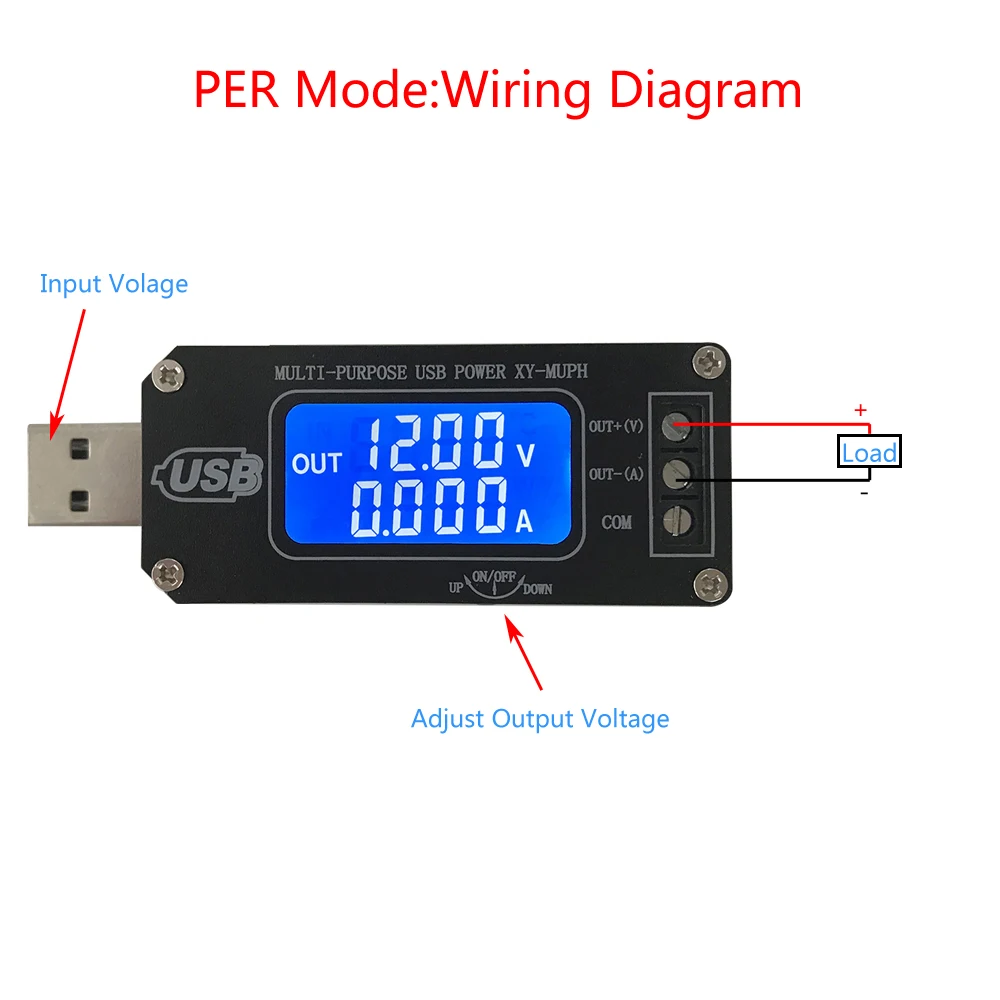

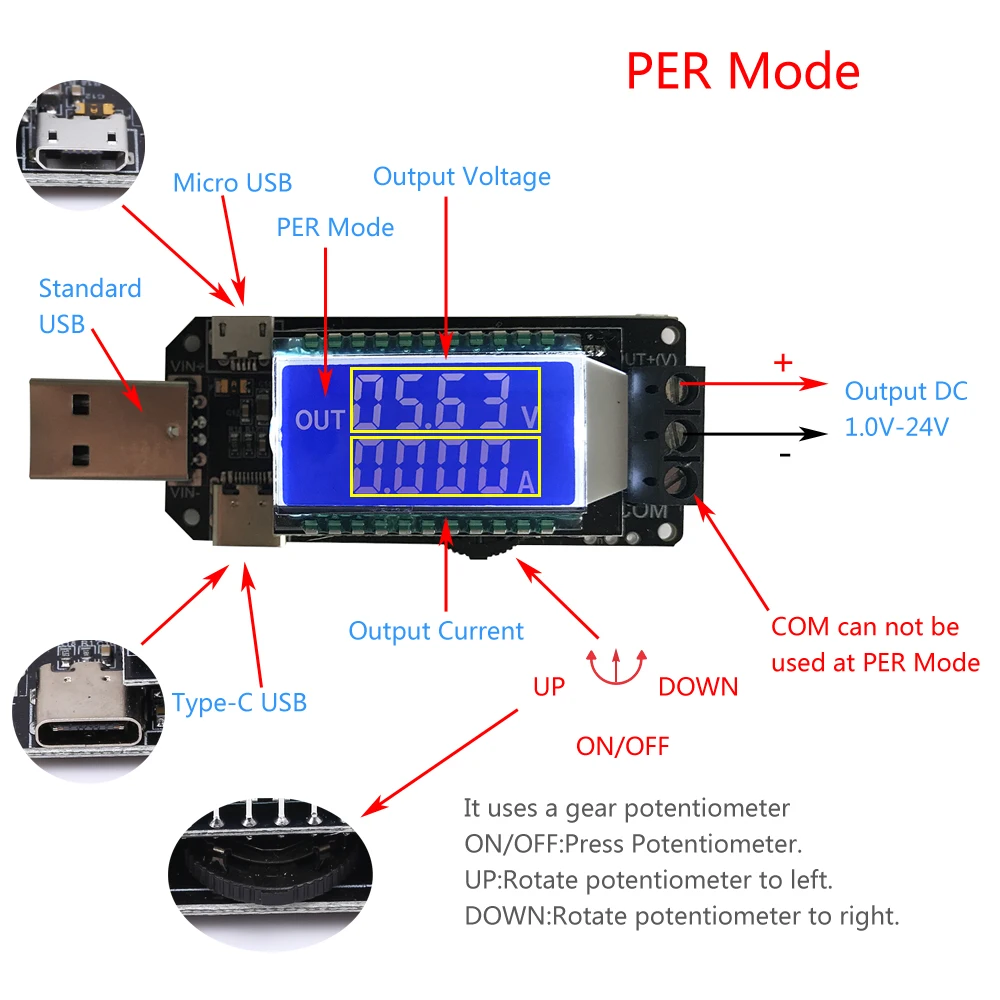

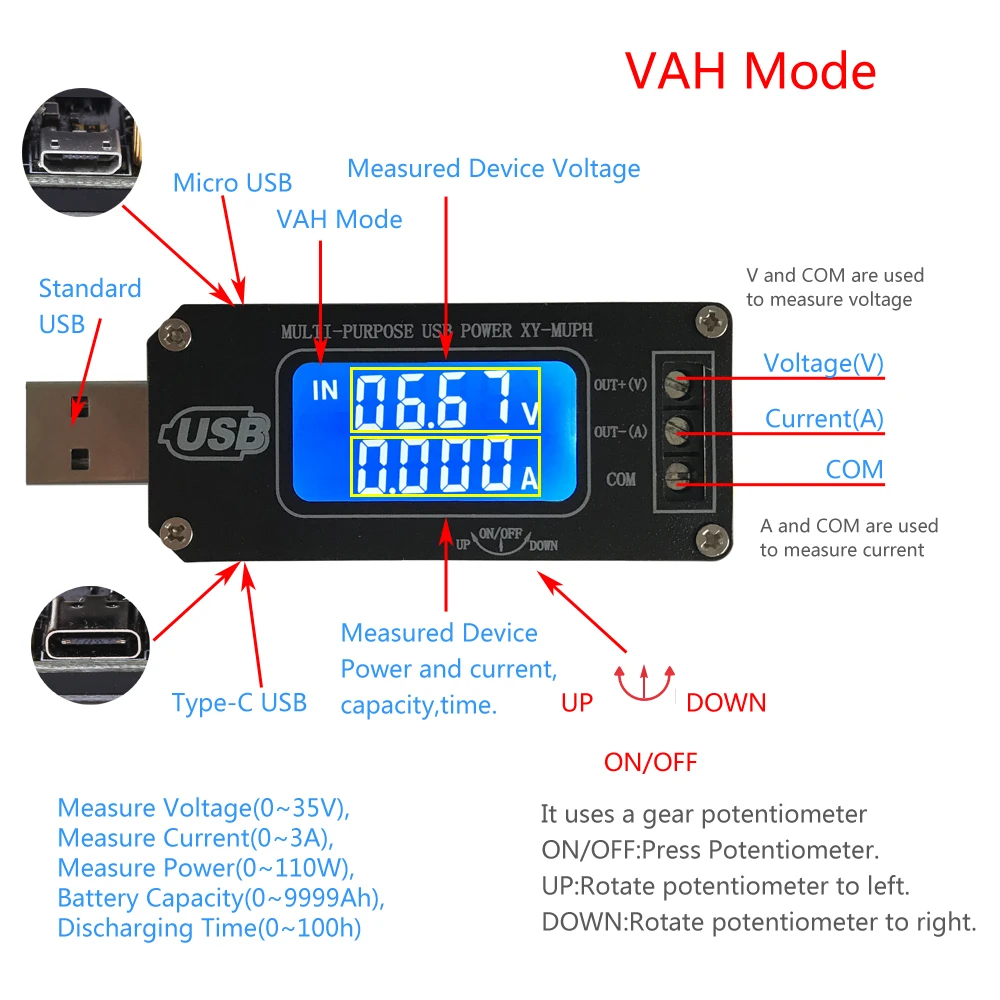

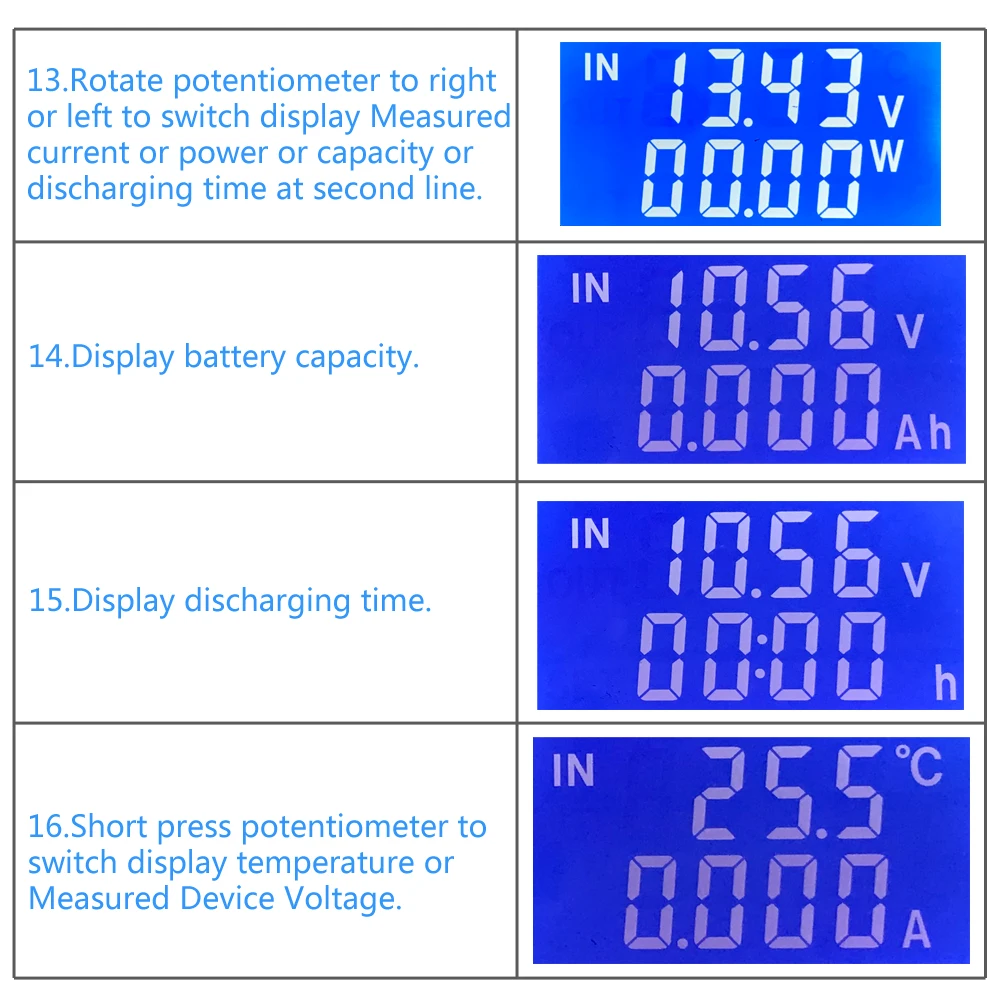

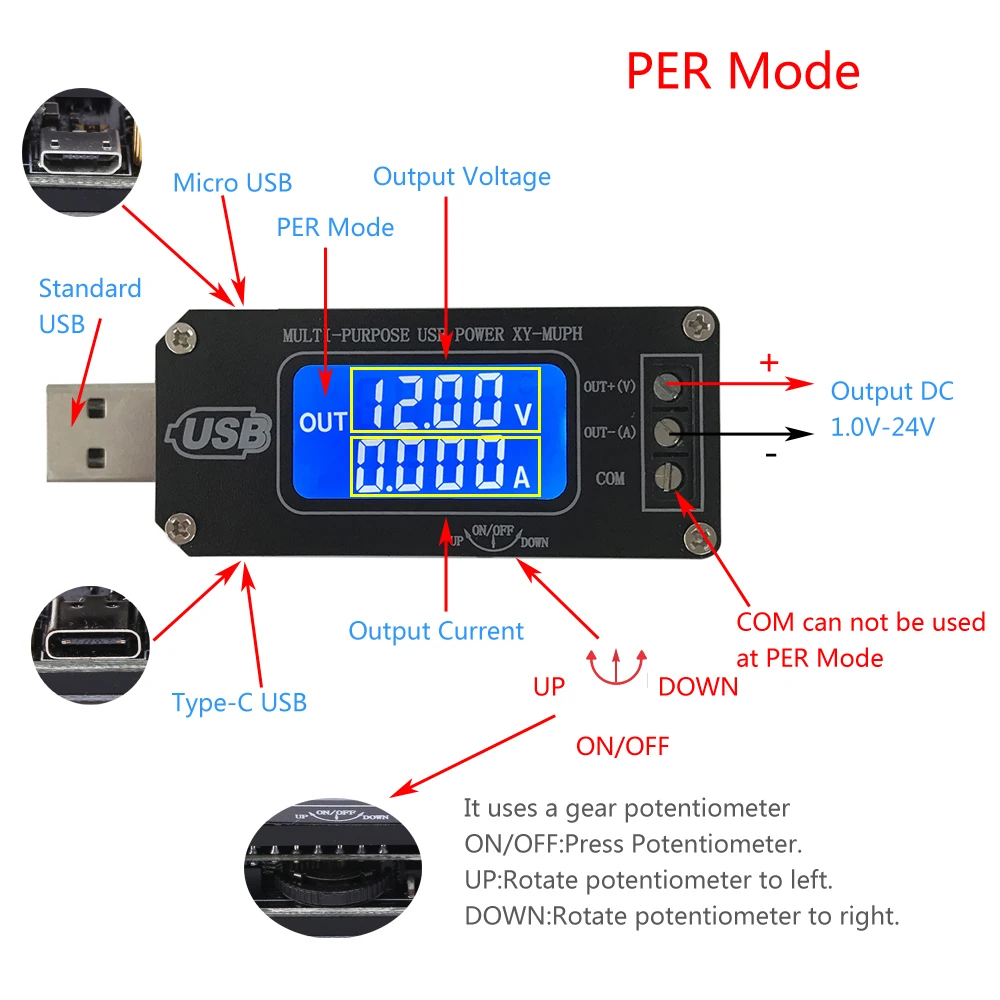

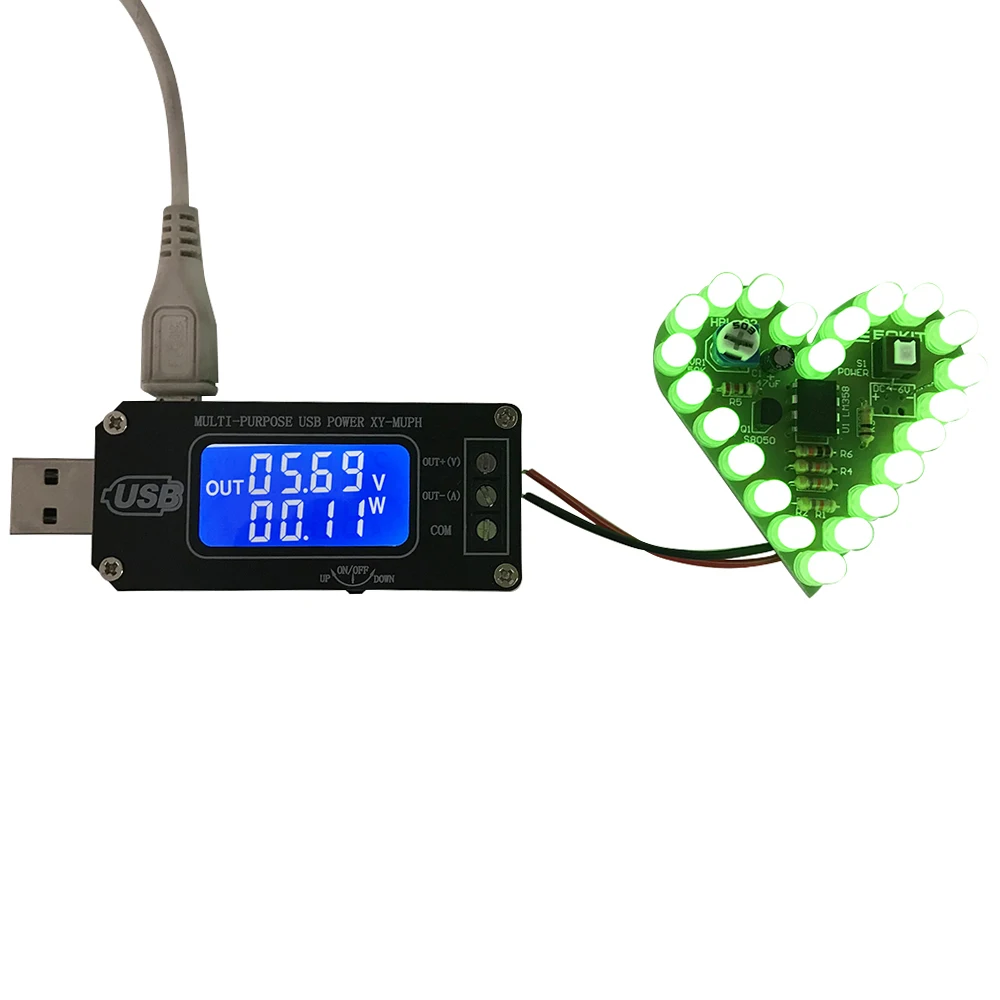

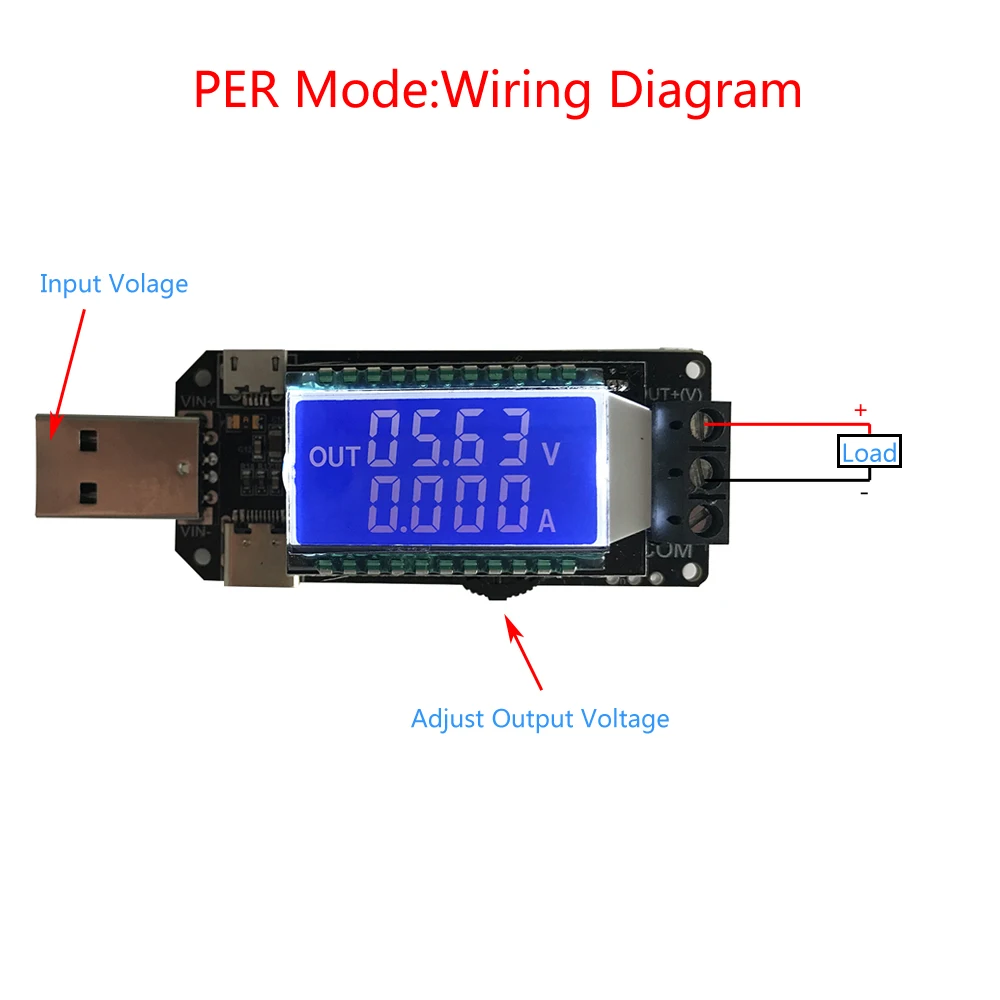

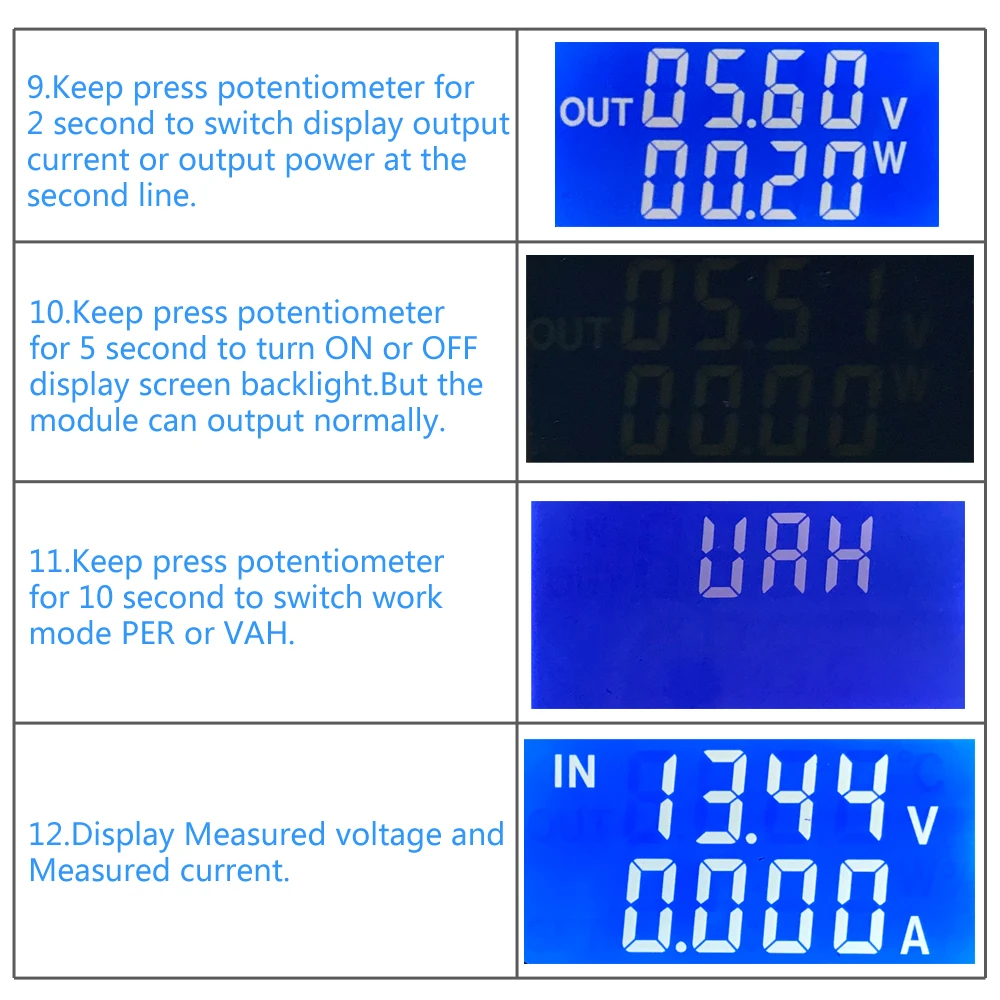

Пожалуйста, свяжитесь со мной, если вы хотите руководство! 1. Описание: В режиме «per' work» он может использоваться как Повышающий Модуль источника питания. Он может преобразовать в DC 3,5 V ~ 12V DC/DC 1,0 V ~ 24V и мощность составляет около 2 Вт ~ 3 Вт. В режиме работы «vah» он может использоваться в качестве многофункционального амперметра напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разрядки. Он также может отображать температуру в реальном времени в обоих режимах работы. Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания путешествий инженеров и т. д. 2. Особенности: 1>. Двойная операционная система 2>. Поддержка выходной мощности 3>. Поддержка функции тестирования мощности 4>. Поддержка отображения температуры в реальном времени 5>. Поддержка защиты от превышения мощности 6>. Поддержка защиты от низкого напряжения 7>. Поддержка защиты от перегрузки по току 8>. ЖК-дисплей высокой четкости 9>. Автоматическая калибровка 10>. Многопараметрический одновременный дисплей 11>. Поддержка режима энергосбережения 12>. Три способа ввода напряжения 13>. Поддержка калибровки напряжения и тока 14>. Параметры регулировки потенциометра шестерни, более практичные и удобные 15>. Удобный внешний корпус 3. Параметры: 1>. Название продукта: повышающий понижающий преобразователь Вольтметр Амперметр; 2>. Модель: XY-MUPH,XY-MUP, XY-DUPH, XY-DUP; 3>. Работа Напряжение: DC 3,5 V-12V; 4>. Выходное напряжение: DC 1,0 V-24V; 5>. Выходная мощность: 3 Вт (макс.); Максимальная выходная мощность в течение 2 Вт в тех случаях, когда выход DC 1,2 V ~ 2V; Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В; Максимальная выходная мощность в 2,5 Вт в тех случаях, когда выход DC 20V ~ 24V; 6>. Точность выходного напряжения: +/-0.5% 7>. Точность выходного напряжения: +/-1% 8>. Диапазон измерения напряжения: постоянный ток 0 ~ 35 в 9>. Диапазон измерения тока: 0 ~ 3A 10>. Диапазон измерения мощности: 0 ~ 110 Вт 11>. Диапазон емкости батареи: 0 ~ 9999Ah 12>. Время разрядки: 0 ~ 100 часов 13>. Измерение температуры:-20 ℃ ~ 70 ℃ 14>. Рабочая температура:-40 ℃ ~ 85 ℃; 15>. Рабочая влажность: 0% ~ 95% относительной влажности; 16>. Размер: 78*28*17 мм; 4. Переключение режима: 1>.XY-MUPH использует потенциометр шестерни для регулировки параметров. Пресс используется как «Вкл/Выкл». Поворот влево используется как «вверх». Поворот вправо используется как «вниз». 2>. По умолчанию используется режим вывода мощности; 3> удерживайте нажатие потенциометра в течение 10 секунд для переключения режима; 4>. При удалении питания модуль может запоминать текущий режим работы. Работа по умолчанию будет одинаковым режимом при включении в следующий раз. 5. Режим выходной мощности: 1>. Вход от стандартного разъема USB, гнездо Micro USB и гнездо Type-C. 2>. Выход из 'OUT + 'и 'OUT-'. Терминал 'COM' не может использоваться в каждом режиме. 3>. ЖК-дисплей будет отображать текущий режим 'per' при запуске. И 4>. При работе в одном режиме имеется символ 'выход'. 5>. Терминал 'COM' недоступен в каждом режиме. 6>. Короткое нажатие потенциометра для включения или выключения выходного напряжения. Экран будет отображать 0 В, и ток будет мигать в это время. 7> удерживайте нажатой Потенциометр в течение 2 секунд, чтобы переключить отображение выходного тока или выходной мощности на второй линии. 8>. Удерживайте нажатие потенциометра в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение. 9> удерживайте нажатие потенциометра в течение 10 секунд, чтобы повернуть переключатель в режиме работы на или в час. 10>. Поверните потенциометр вправо или влево для регулировки выходного напряжения. Пользователь также может держать поворот для регулировки выходного напряжения непрерывно и значительно. В то же время будет отображаться символ «комплект». Автоматическое сохранение заданных параметров через 2 секунды. 11>. Поверните потенциометр вправо или влево, чтобы переключить отображение текущей температуры при выключении питания. 12>.XY-MUPH Поддерживает защиту от избыточной мощности. Он автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OPP» и вспышку, если выходная мощность более 3 Вт. 13>.XY-MUPH поддерживает предохранение от недонапряжения. Он автоматически прекратит зарядку выходное напряжение и ЖК-дисплей покажет 'LVP' и флэш-памяти в том случае, если выходное напряжение составляет менее 0,8 V. 14>.XY-MUPH Поддерживает защиту от перегрузки по току. Он автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OCP» и вспышку, если выходной ток более 2 А. 15>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода. 6. Режим мультифункционального счетчика VAH: 1>. Рабочее напряжение модуля: стандартная розетка USB, гнездо Micro USB и гнездо Type-C используются для обеспечения рабочего напряжения для XY-MUPH. 2>. Измерительное напряжение: клеммы «В» и «К» используются для измерения напряжения измеряемого устройства. 3>. Измерительный ток: «А» и «К» терминалы используются для измерения тока измеренного устройства. 4>. Есть символ 'при работе в одном режиме. 5>. Короткое нажатие потенциометра для переключения отображения текущей температуры или измеренного напряжения устройства. 6>. Удерживайте нажатой потенциометр в течение 5 секунд для включения или выключения подсветки дисплея. Но модуль может нормально выводить напряжение. 7> удерживайте нажатие потенциометра в течение 10 секунд, чтобы повернуть переключатель в режиме работы на или в час. 8>. Поверните потенциометр вправо или влево, чтобы переключить отображение измеряемой мощности и тока устройства. А также можете измерить емкость аккумулятора, время разрядки батареи при подключении аккумулятора. 9>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода. 7. Калибровка напряжения/тока: 1>. Калибровка напряжения: удерживайте нажатие потенциометра перед включением питания, а затем включите и отпустите потенциометр через 5 секунд. Автоматически введите режим калибровки. Дисплей напряжения будет мигать. Поверните потенциометр вправо или влево для регулировки и калибровки напряжения. Введите текущий режим калибровки, если удерживайте нажатой потенциометр в течение 2 секунд. Автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте нажатой потенциометр в течение 5 секунд. 2>. Калибровка тока: Введите режим калибровки тока, если удерживайте нажатой Потенциометр в течение 2 секунд после калибровки напряжения. Текущий Дисплей будет мигать. Поверните потенциометр вправо или влево для регулировки и калибровки тока. Автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте нажатой потенциометр в течение 5 секунд. 3>. Напряжение и ток должны быть отдельно откалиброваны отдельно в различных режимах работы. Такой же способ калибровки. 8. Используйте шаги: 1>. Подключение к источнику питания от входного терминала; 2>. Установите режим работы, удерживая потенциометр в течение 10 секунд; 3>. Подключите нагрузку или напряжение устройства; 4>. Установите требуемые параметры; 5>. Проверка и использование. 9. Применение: 1>. Обычный низкий источник питания; 2>. Вольтметр; 3>. Амперметр; 4>. Тестер емкости аккумулятора; 5>. Тестер емкости аккумулятора; 6>. Монитор температуры; 10. Примечание: 1>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода. 2>. Отрегулируйте режим работы перед использованием. 3>. Это низкий источник питания, пожалуйста, не превышайте максимальную выходную мощность. 4>. Перед использованием ознакомьтесь с руководством и описанием. 11. Посылка: 1>.1 шт. повышающий понижающий преобразователь Вольтметр Амперметр;
