Плата расширения Raspberry Pi 4 Model B X735 для управления питанием и автоматического

[Примечание]

• Полная мощность через программное обеспечение не поддерживается, когда внешний переключатель блокировки
• Не наносите питание на Raspbeery Pi через разъем Micro-USB Pi
• Вики для справки:Raspberrypiwiki.com/X735

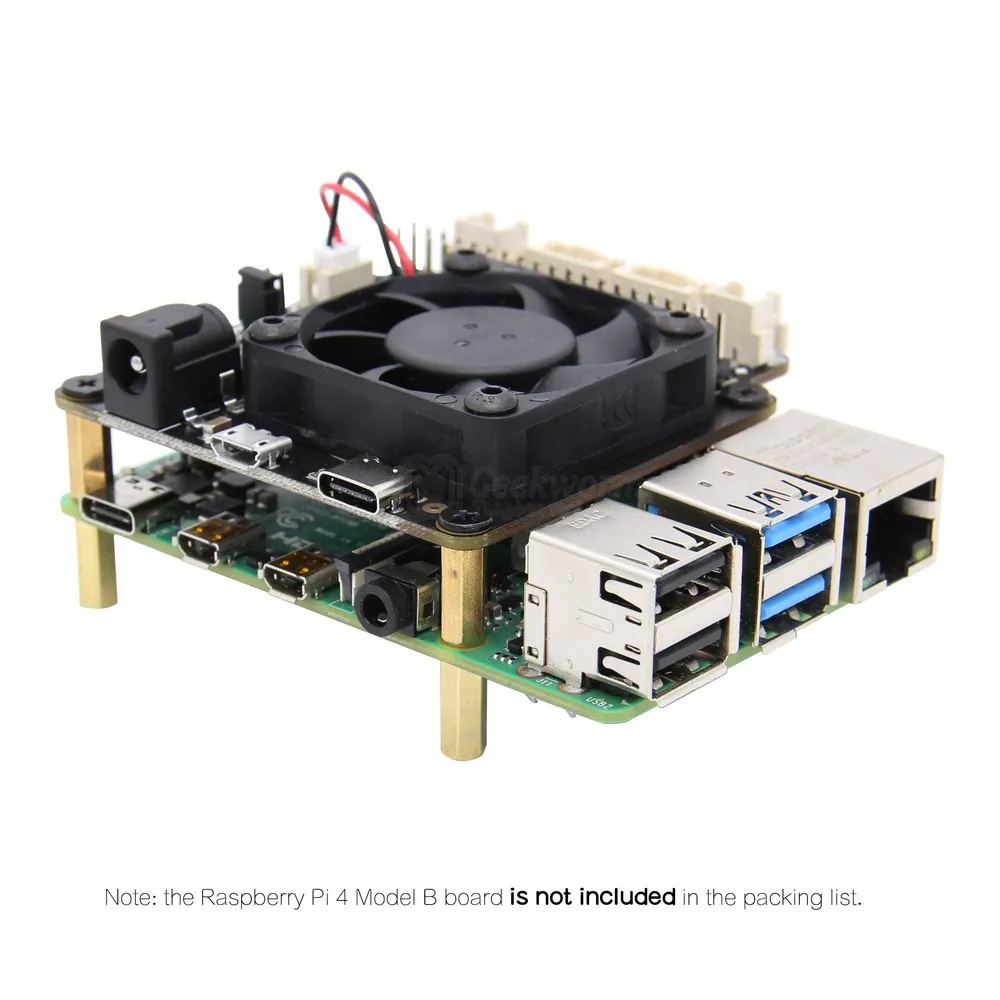

[Упаковочный лист (плата RPi не включена)]

Комплект 1:

• 1 x X735 доска
• 8 x винт M2.5 * 6
• 4 x прокладка F/M M2.5 * 12 + 6
• 4 x прокладка F/F M2.5 * 1

Комплект 2:

• X735 доска
• 8 x винт M2.5 * 6
• 4 x прокладка F/M M2.5 * 12 + 6
• 4 x прокладка F/F M2.5 * 1
• Мгновенный Переключатель

Комплект 3:

• X735 доска
• 8 x винт M2.5 * 6
• 4 x прокладка F/M M2.5 * 12 + 6
• 4 x прокладка F/F M2.5 * 1
• Фиксацией переключатель

[Обновить Книги по истории]

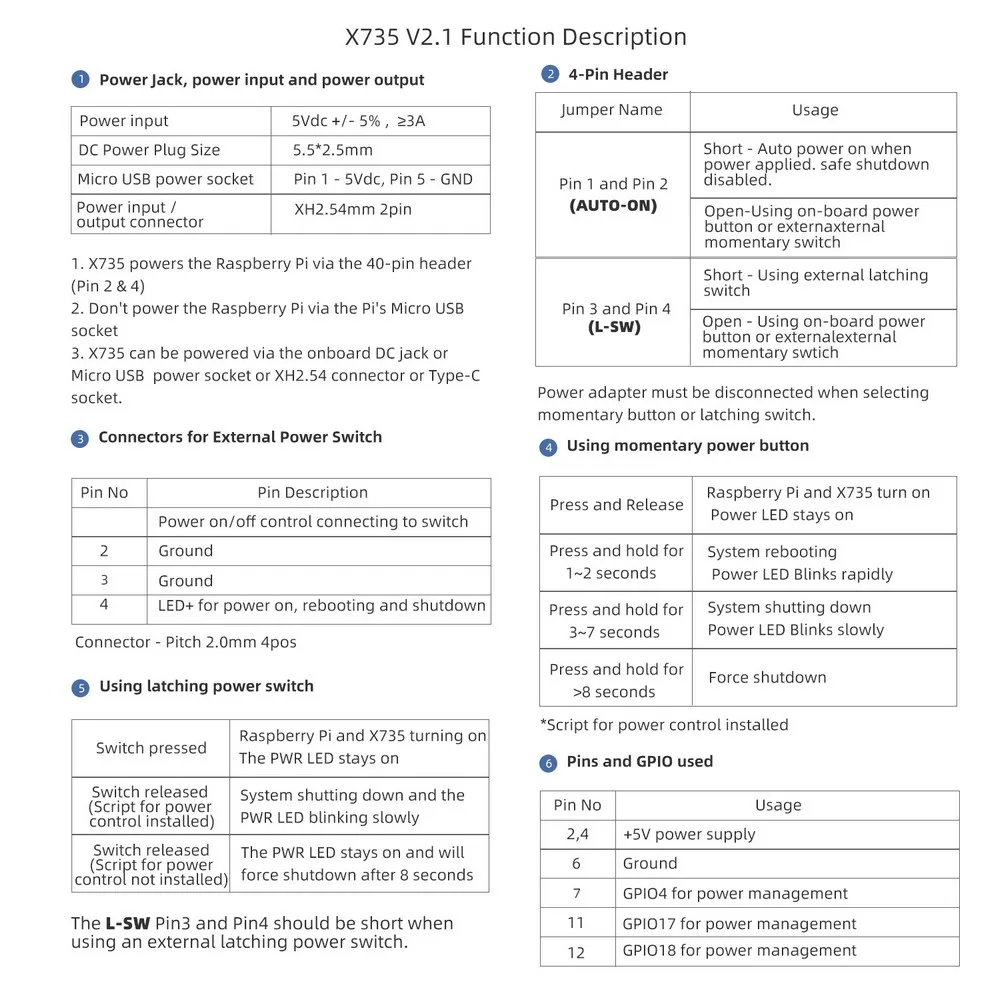

• 1. Текущая версия X735 V2.1, которая обновляется на Octber 30th 2019, измените jumper 'FAN _ HS' на функцию «Auto On»; Потому что мы обнаружили, что функция «Auto On» более полезна для пользователя.
• 2. X735 V2.0 добавьте порт TYPE C для питания raspberry pi 4; (оставайтесь другим портом питания DC, MICRO USB и XH2.54)
• 3. Также совместим с Raspberry Pi 3B + и предыдущими версиями.

[Обзор]

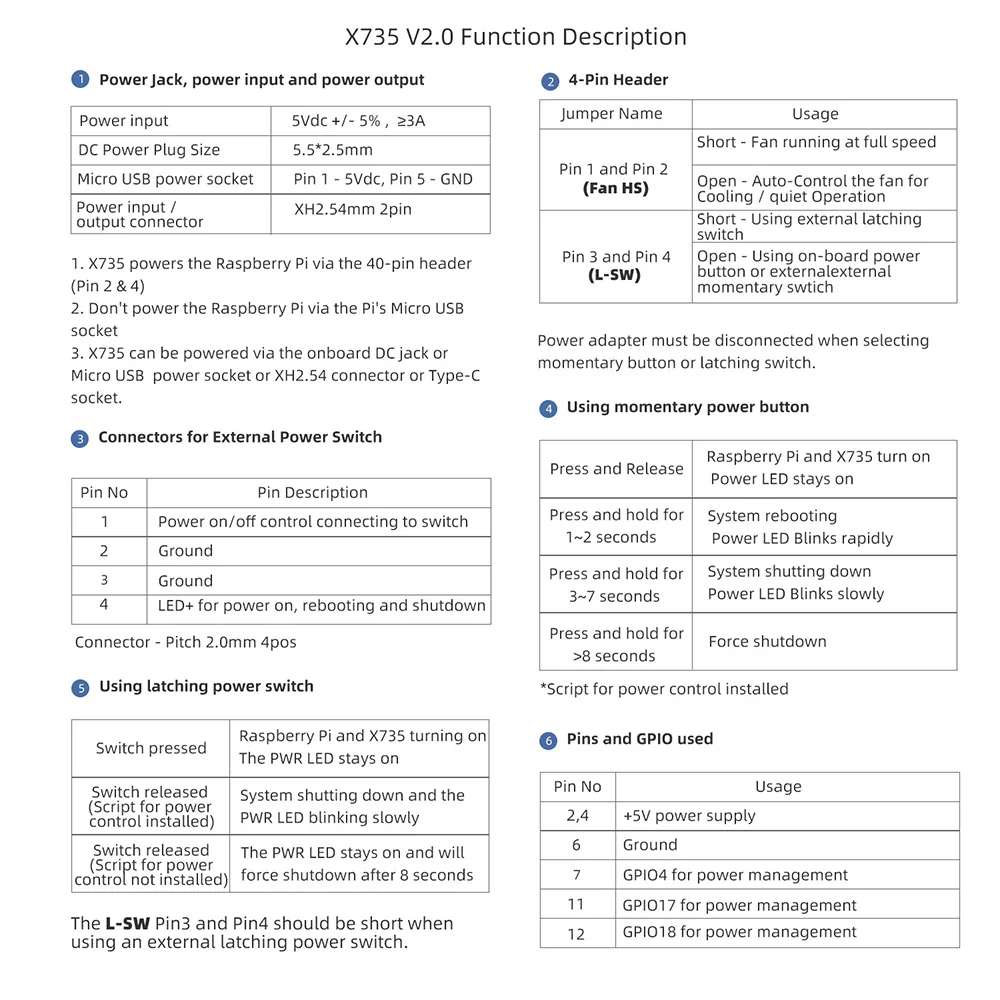

• X735 обновлен до V2.0.
• В X735 представляет собой многофункциональный Плата расширения для всех текущих моделей Raspberry Pi через 40-штыревой разъём. Он обеспечивает умное и безопасное управление питанием, безопасное отключение и полную мощность через программное обеспечение, автоматический вентилятор с контролем температуры, который позволяет использовать Raspberry Pi в экстремальных условиях, включая очень высокие температурные условия. В X735 также оставляет за собой 40-штыревой разъём, что может быть сложены вместе с другими Raspberry Pi Аксессуары для досок для расширения приложений.

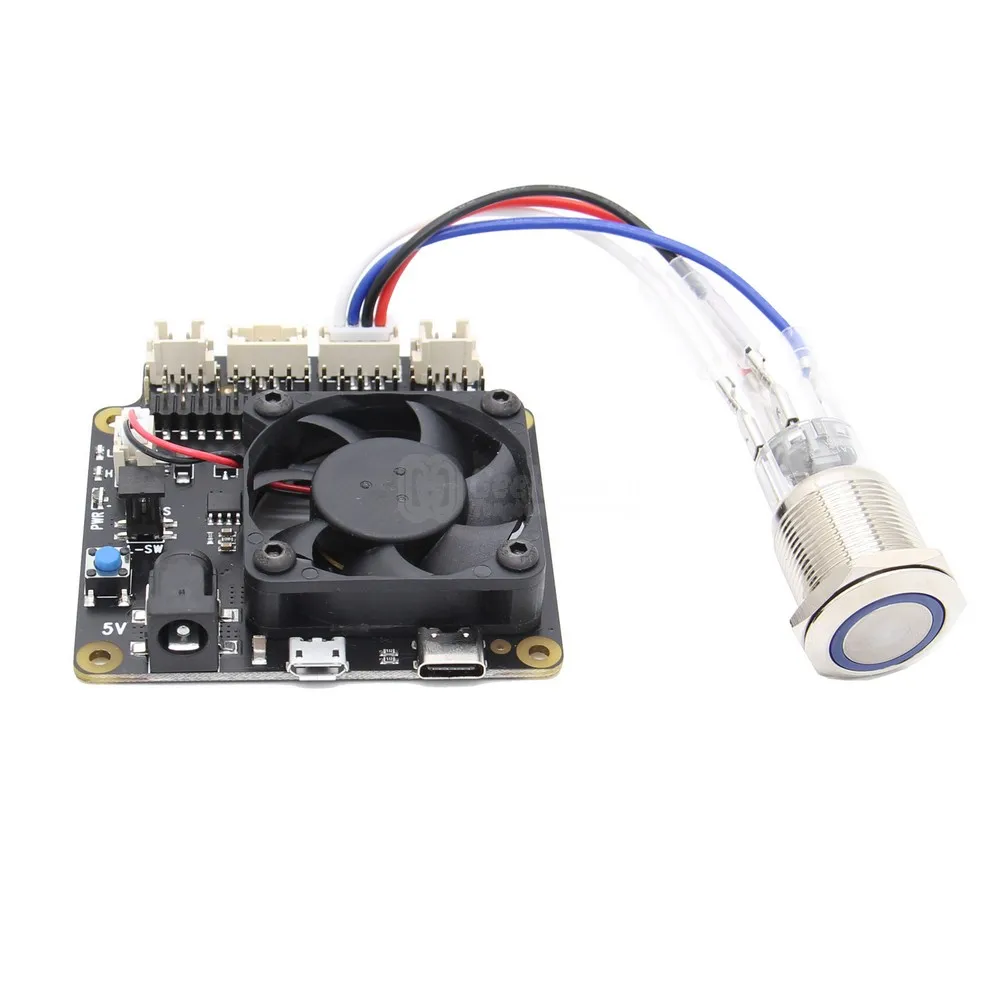

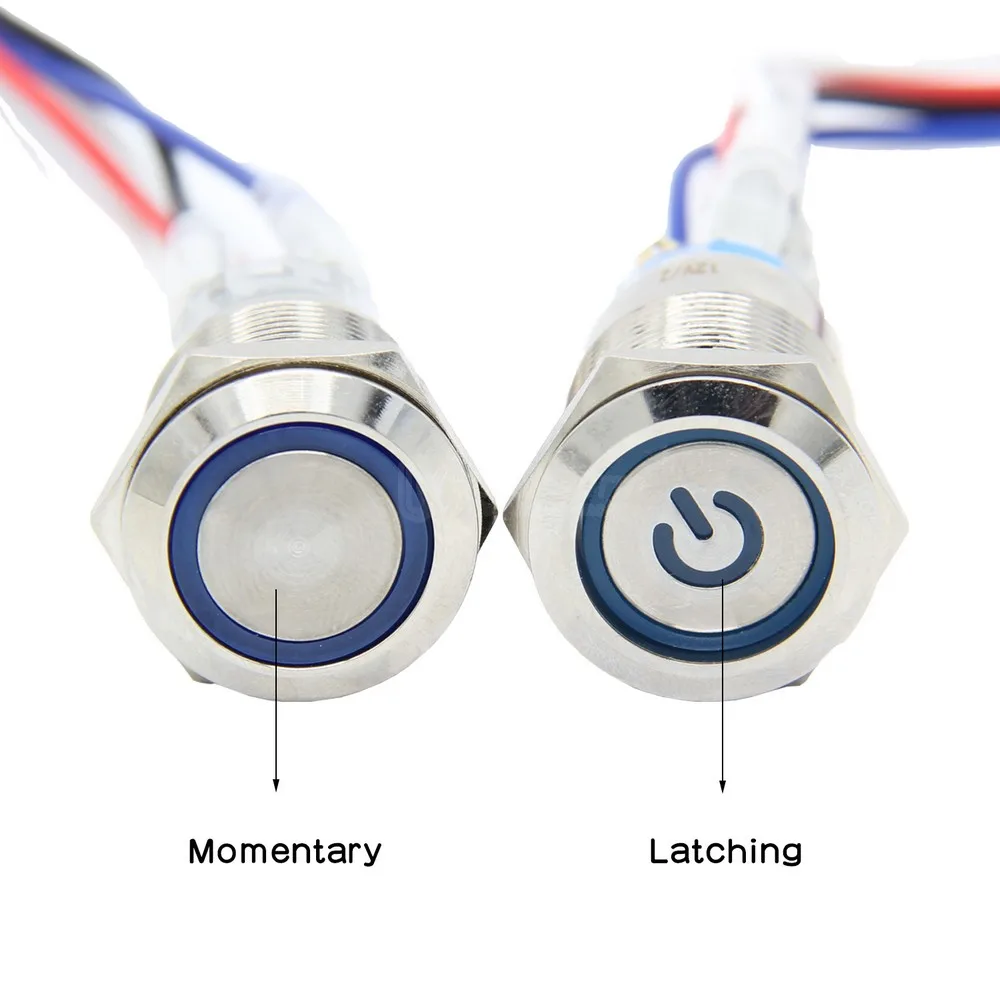

• В то же время, x735 оставляет за собой два вида 4PIN выключатель питания (мгновенный выключатель и выключатель блокировки) порт, вы можете подключить дополнительный выключатель питания для безопасного контроля включения/выключения питания;

[Особенности]

• Оснащен мгновенной кнопкой и переключателем блокировки для легкого управления питанием
• Нажмите мгновенную кнопку или внешний мгновенный выключатель питания, чтобы включить
• Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте в течение 1 ~ 2 секунд для перезагрузки
• Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте в течение 3-7 секунд для обеспечения безопасного отключения
• Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте в течение более 8 секунд, чтобы выключить работу
• Поддерживает безопасное отключение и полную мощность через программное обеспечение
• Встроенный переключатель, удобный для выбора фиксации или мгновенного выключателя питания
• Нажмите на выключатель питания один раз, чтобы включить и снова осуществить безопасное выключение
• Встроенный светодиодный индикатор показывает состояние включения, перезагрузки и выключения питания

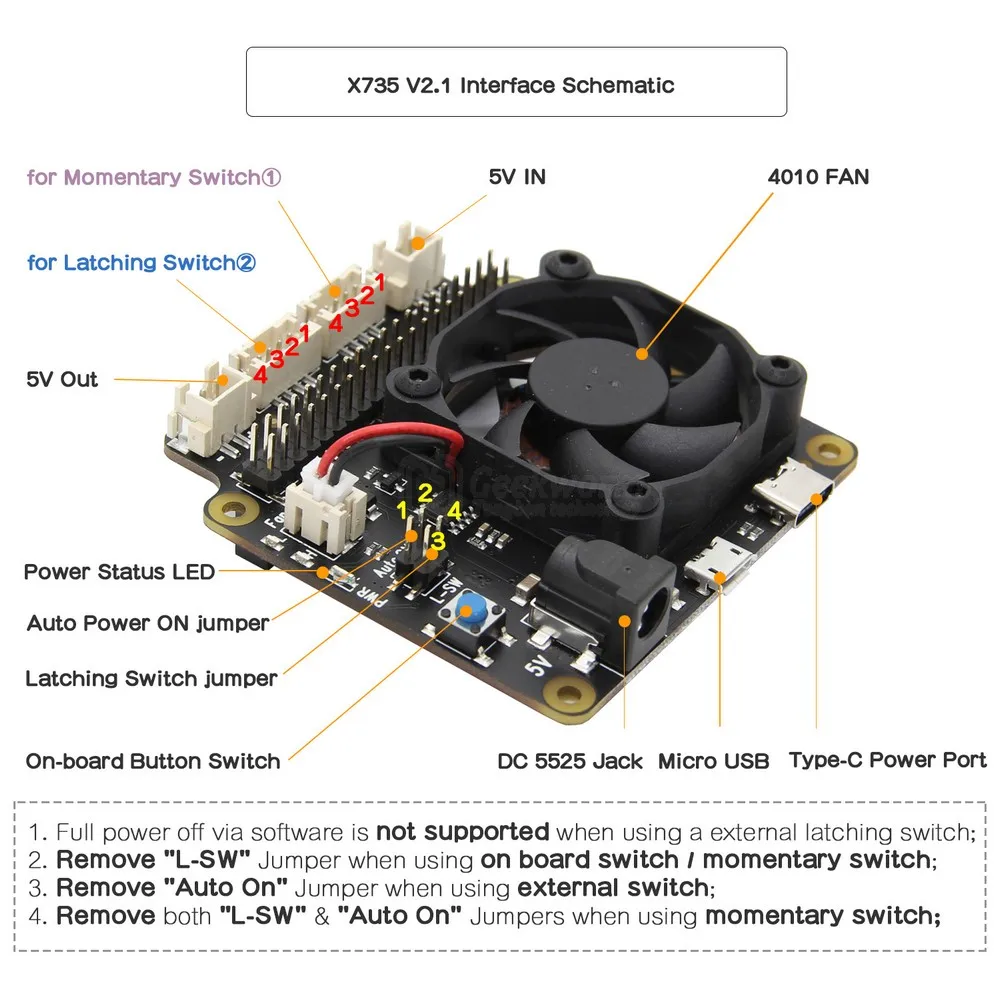

• Встроенные разъемы PH2.0 позволяют использовать внешний переключатель блокировки или мгновенную кнопку
• Полномочия Raspberry Pi через 40-штыревой разъём-без каких-либо дополнительных кабелей требуется
• Позволяет вводить питание через разъем постоянного тока или разъем Micro-USB или разъем XH2.54
• Позволяет выходная мощность через XH2.54 резьбой раструбного соединения для или 40-штыревой разъём

• Вентилятор охлаждения с регулируемой температурой
• Автоматическое управление вентилятором для охлаждения/тихой работы
• Температура платы ≤ 34C-вентилятор работает на низкой скорости
• Температура платы ≥ 34C-вентилятор работает на средней скорости
• Температура платы ≥ 45C-вентилятор работает на полной скорости
• Встроенные светодиоды показывают состояние работы вентилятора на низком и высоком уровне
• Не требуется драйвер и Дополнительная настройка для вентилятора охлаждения

• Защищены 40-контактный стекируемые Заголовок для надстройку Панели
• Работает со всеми актуальные модели Raspberry Pi с помощью 40 штыревой разъём
• Полностью совместим с нашими продуктами X820, X850, X860, X870, X822, X852 для обеспечения интеллектуального и безопасного управления питанием
• Три виды источник питания :( DC5525, micro usb, XH2.54 2-контактный кабель)

[Запрос источника питания]

• DC5525 порт: может обеспечить до 4А мощности источника питания.
• Micro USB; Совместим с вашим оригинальным адаптером питания mirco usb
• XH2.54 2Pin кабель: Это гибкий источник питания
• Тип C Порты и разъёмы

[Применение]

• Raspberry Pi 4 Модель B/ Pi 3 Модель B + Plus / 3B / 2B / B +

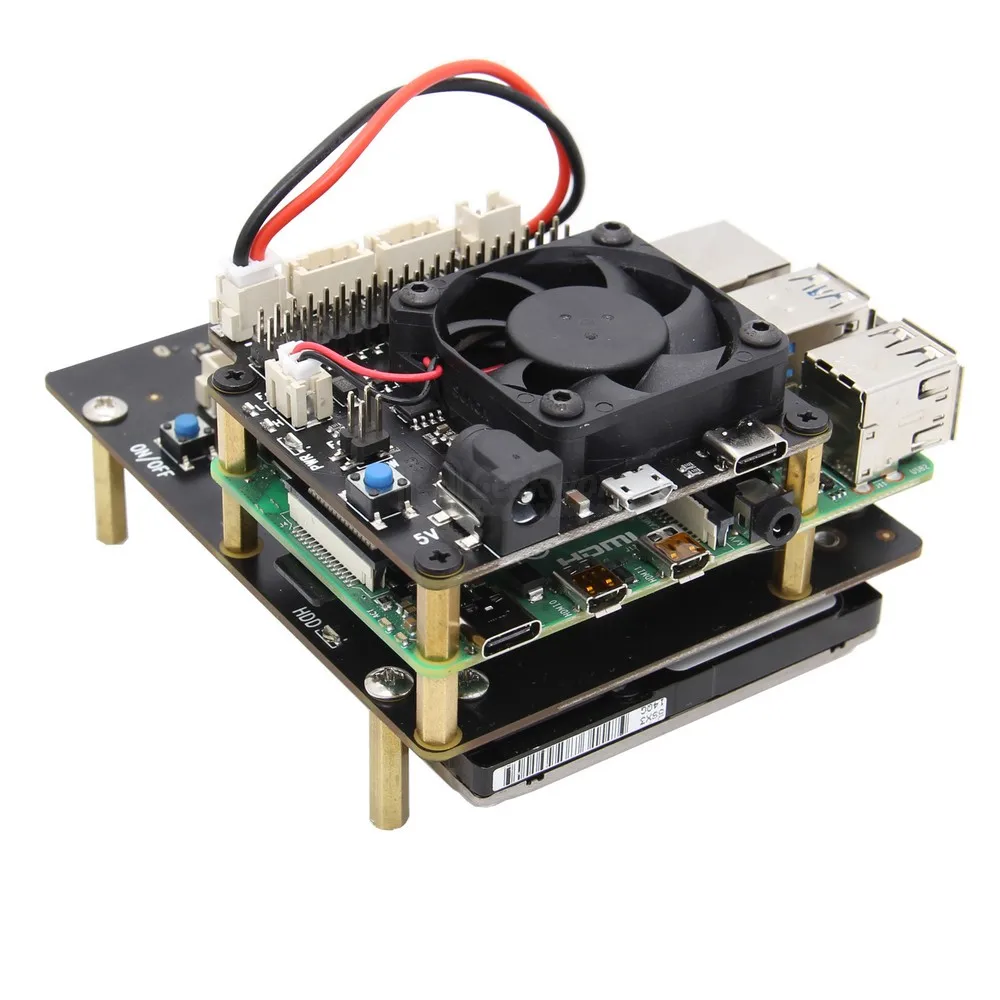

• X825 2,5 "SATA SSD/ HDD плата(Для raspberry pi 4)
• ШтабелируемыйX828 2,5 "SATA SSD/ HDD плата(Для raspberry pi 4)
• X857 mSATA SSD плата для хранения(Для raspberry pi 4)
• X835 mSATA SSD плата для хранения(Для raspberry pi 4)
• X872 mSATA SSD плата для хранения(Для raspberry pi 4)
• X820 2,5 "SATA SSD/ HDD плата(Для raspberry pi 3)
• X850 mSATA SSD плата для хранения(Для raspberry pi 3)
• X860 M.2 NGFF SATA плата SSD(Для raspberry pi 3)
• X870 NVMe M.2 M ключ NVMe плата SSD(Для raspberry pi 3)
• X852 двойная mSATA SSD плата для хранения(Для raspberry pi 3)
• X822 Dual 2,5 "SATA HDD/SSD КабанD(Для raspberry pi 3)
