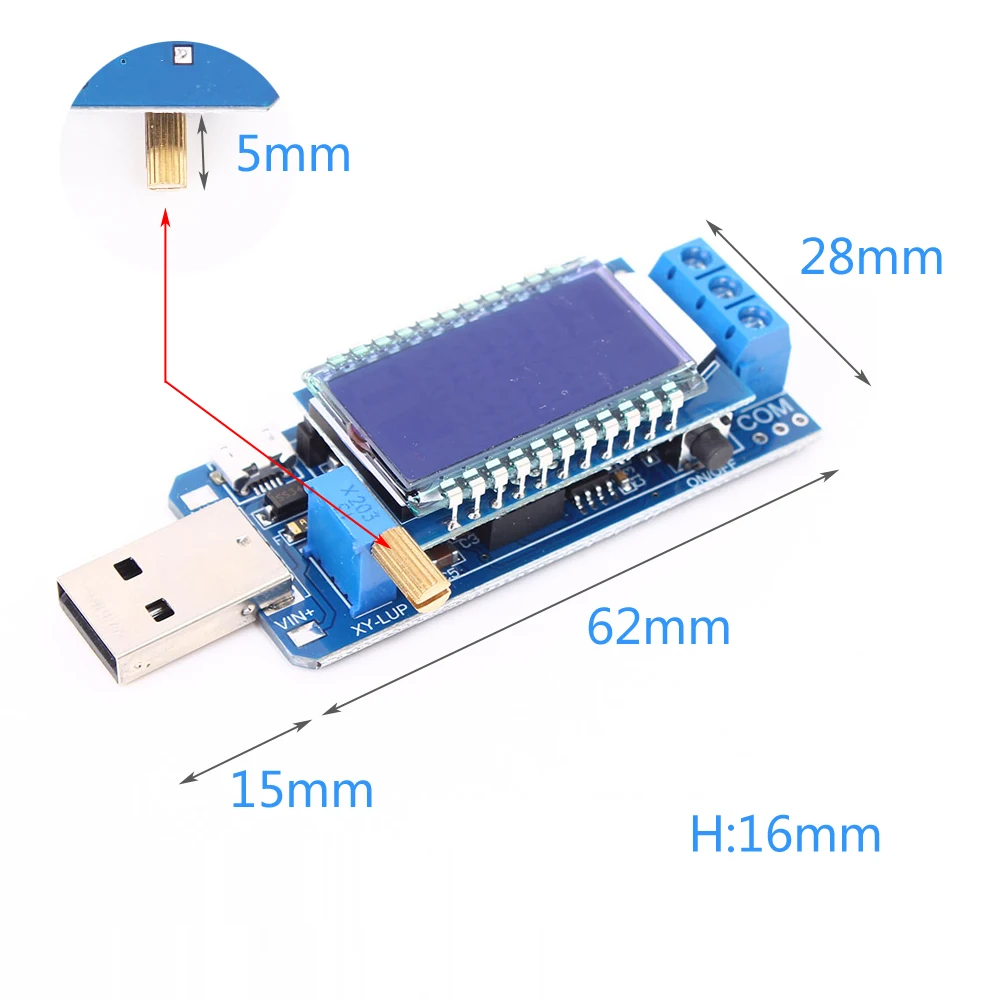

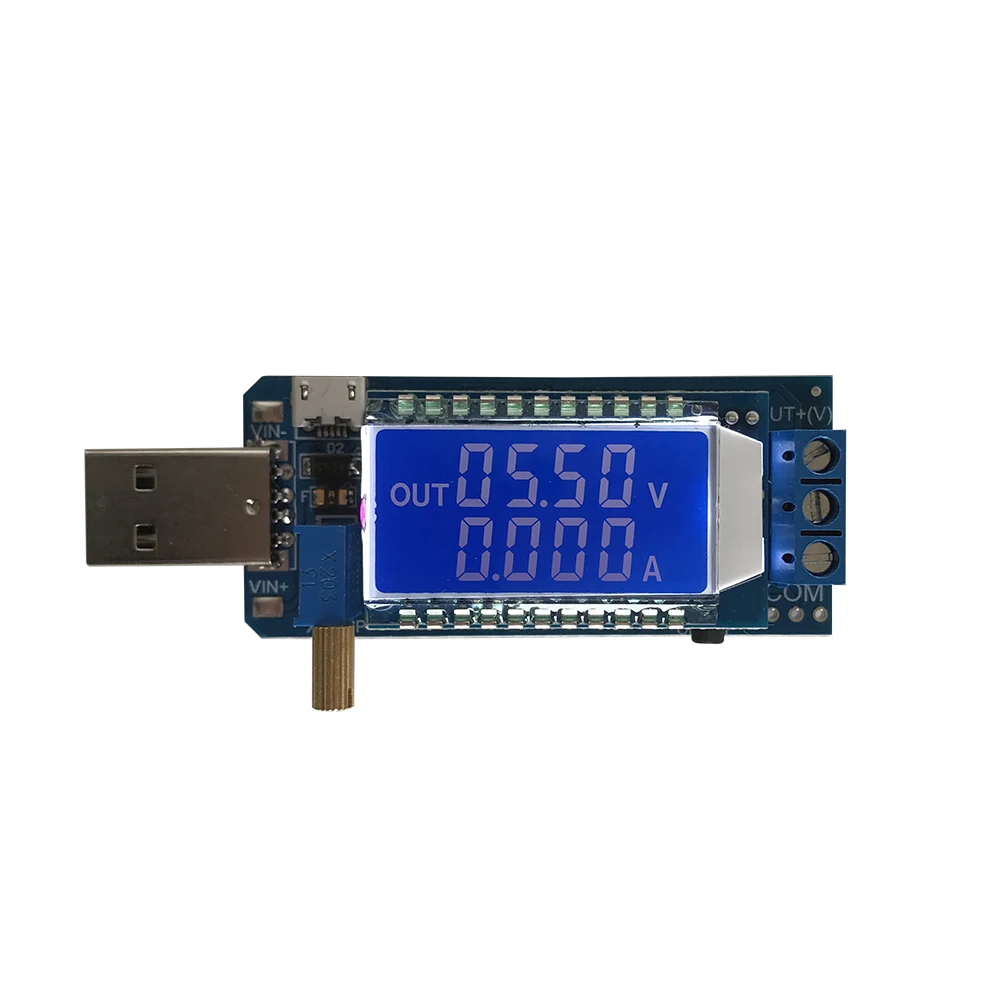

Регулируемый понижающий USB модуль питания с ЖК дисплеем вольтметр амперметр

---

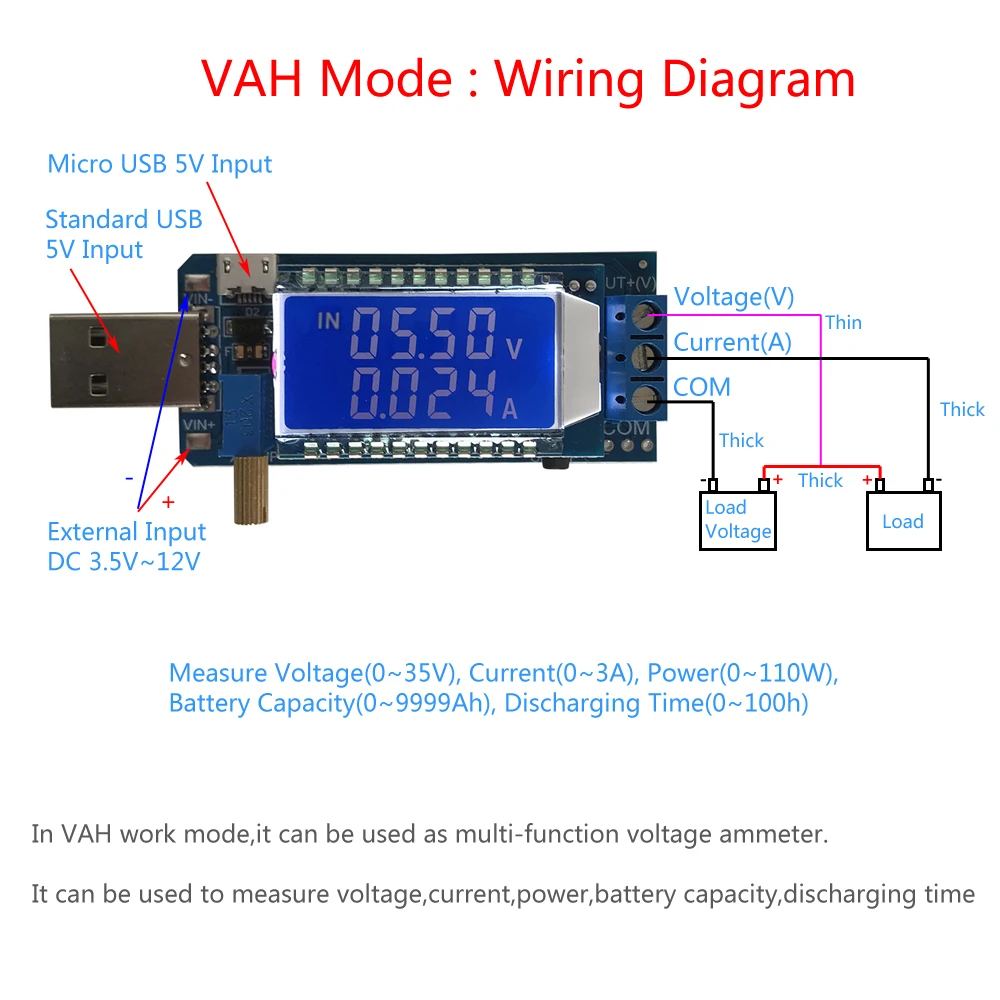

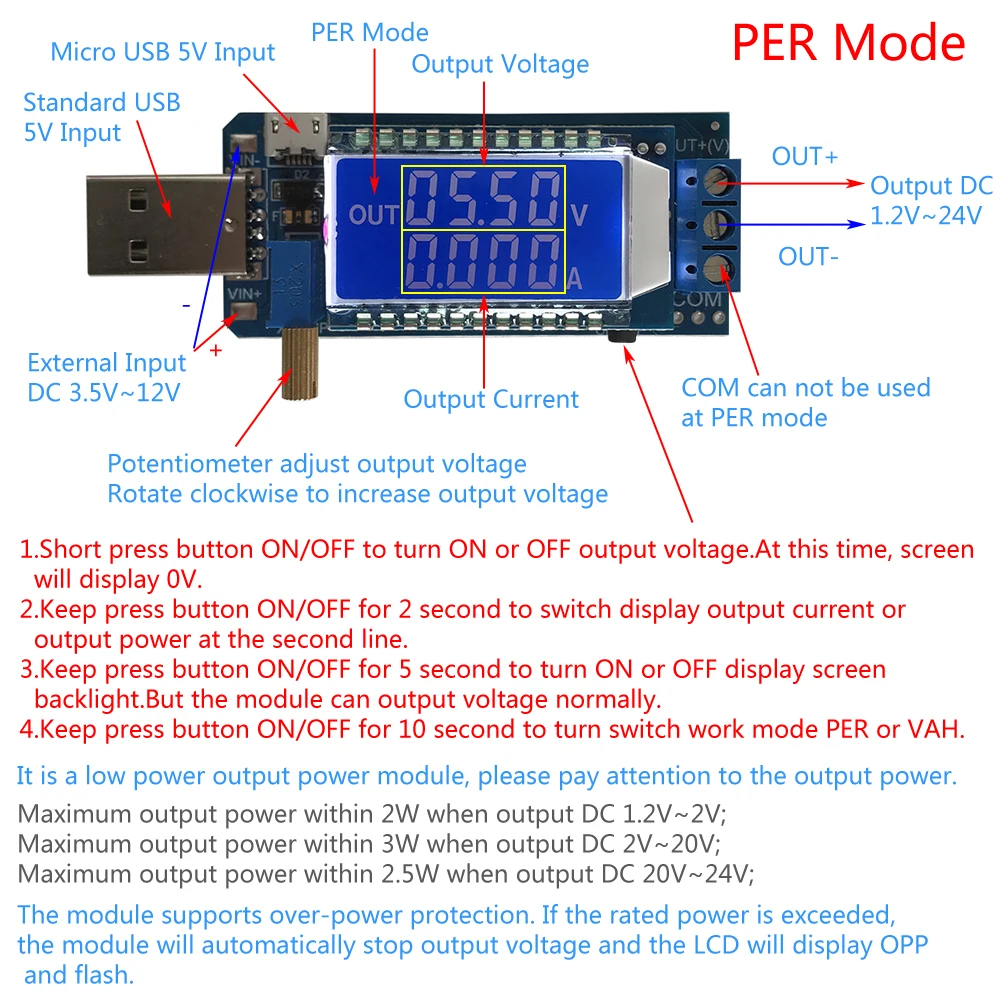

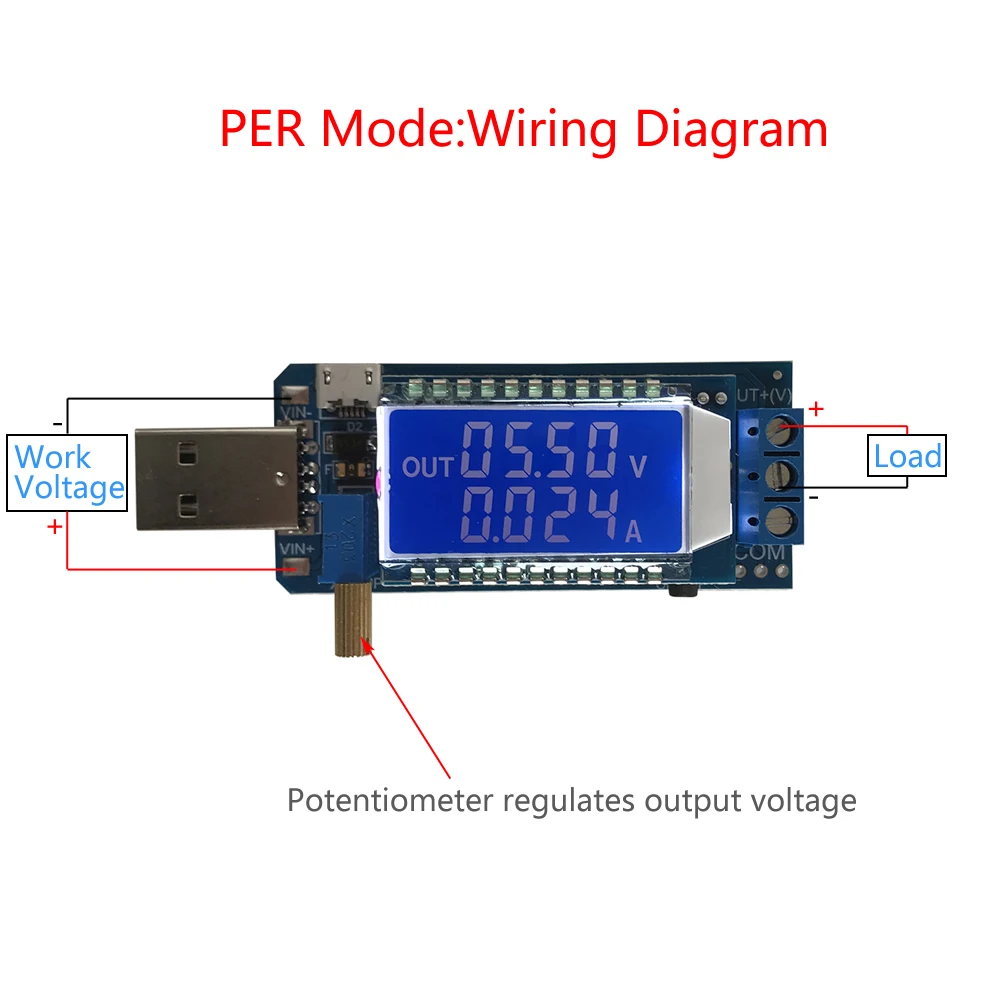

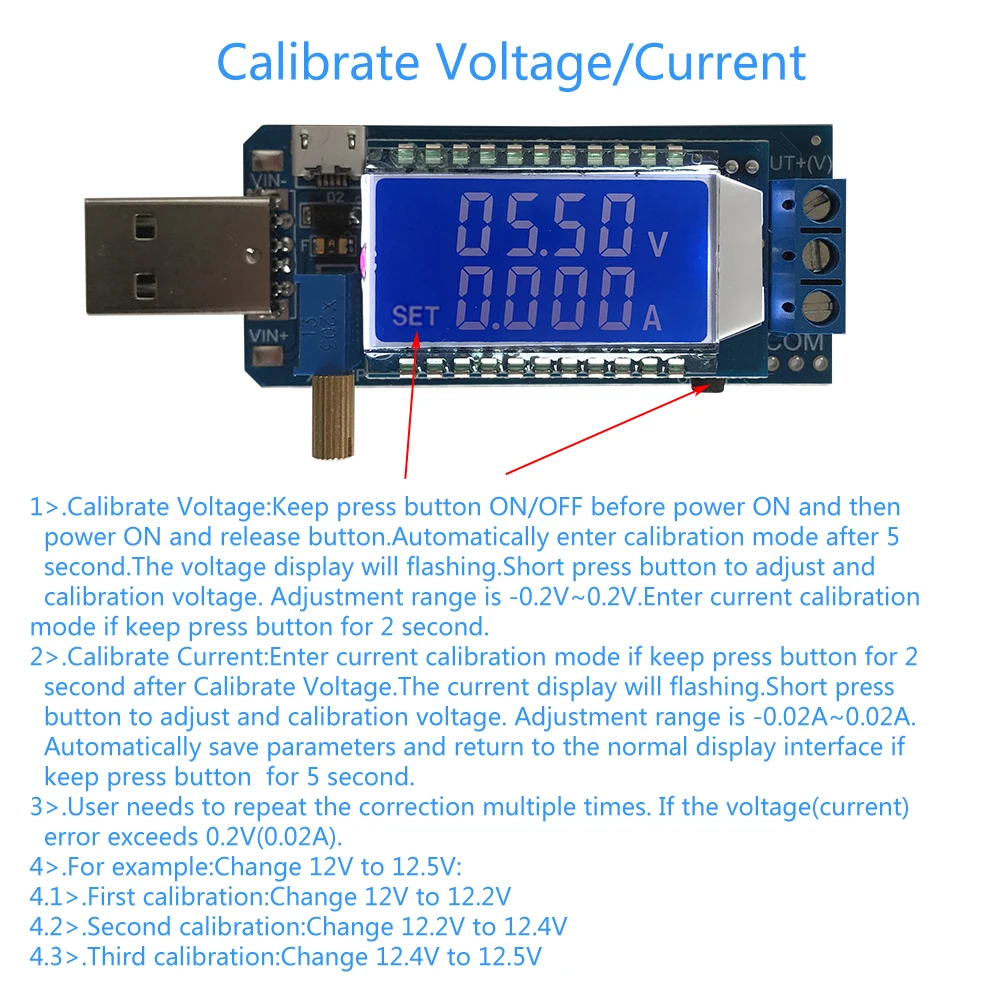

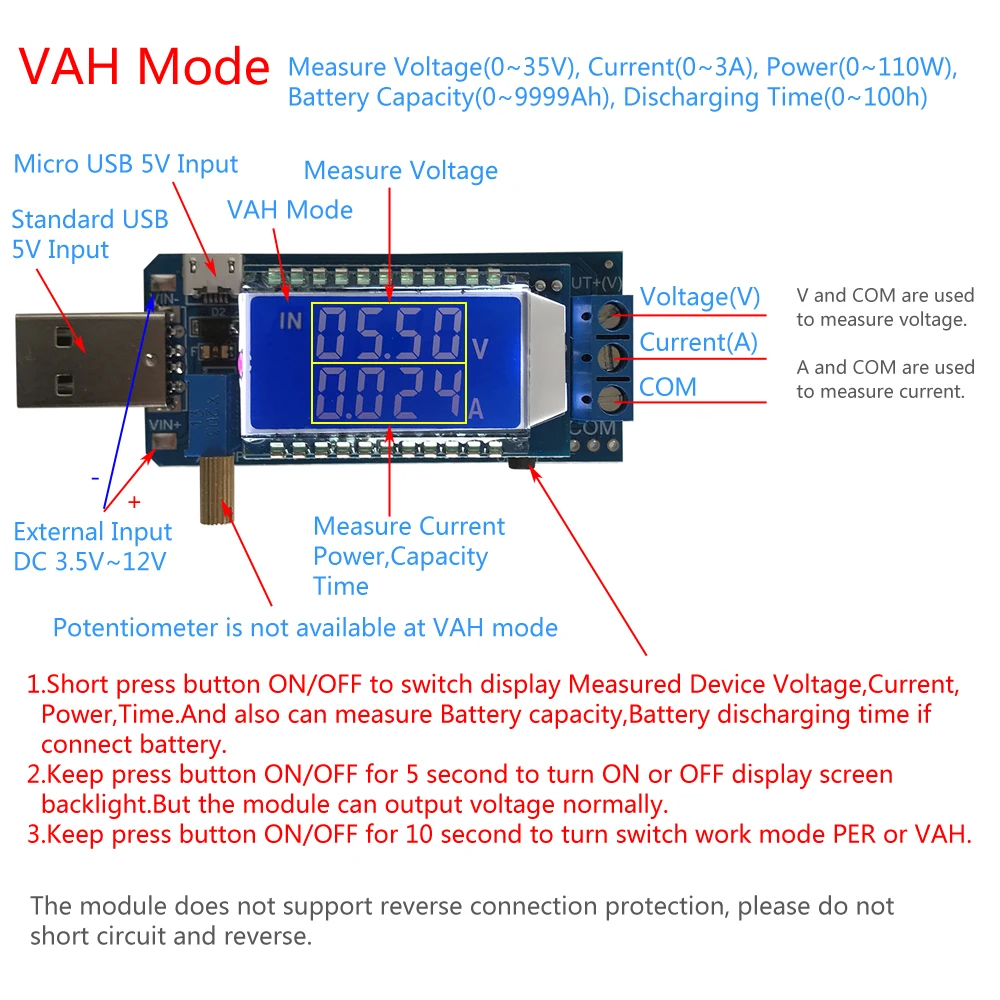

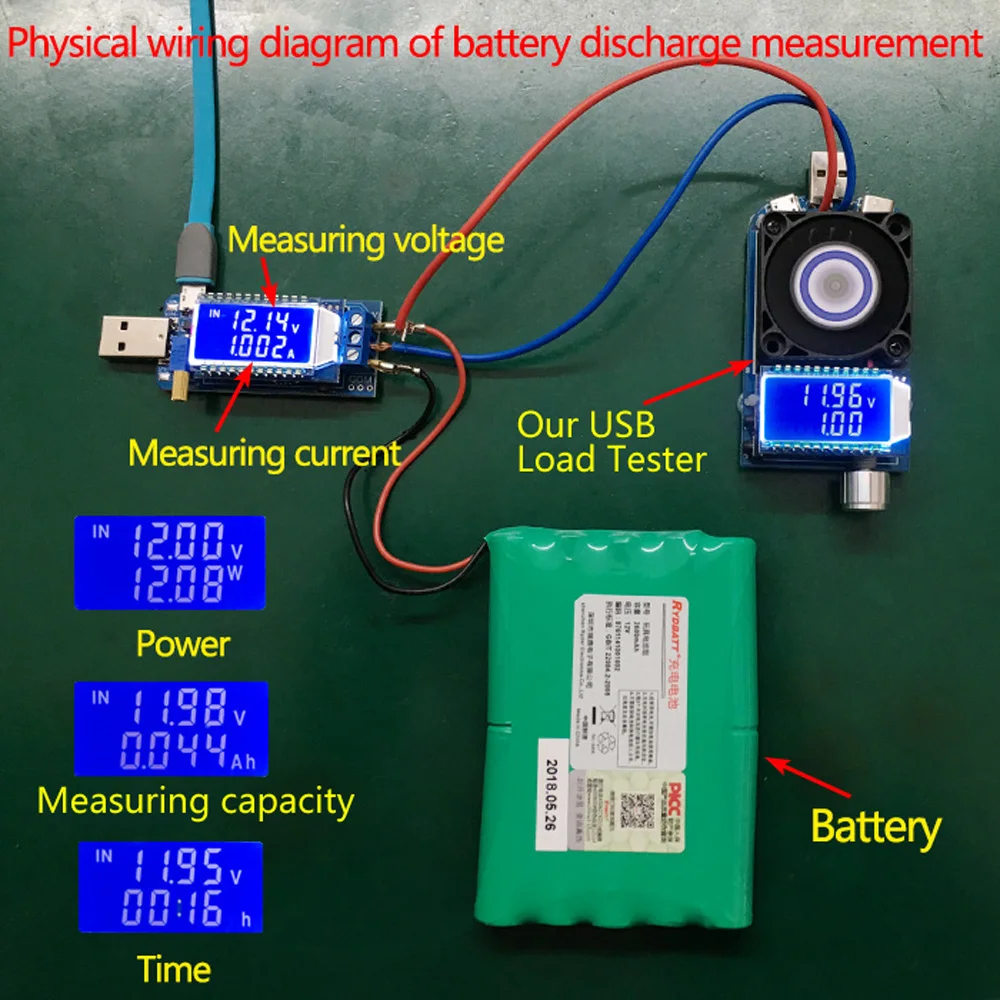

1. Описание: XY-LUP-это инструмент со встроенным Повышающий Модуль источника питания и многофункциональный амперметр напряжения. В режиме «per' work» он может использоваться как Повышающий Модуль источника питания. Он может преобразовать в DC 3,5 V ~ 12V DC/DC 1,2 V ~ 24V и мощность составляет около 2 Вт ~ 3 Вт. В режиме работы «vah» он может использоваться в качестве многофункционального амперметра напряжения. Его можно использовать для измерения напряжения, тока, мощности, емкости аккумулятора, времени разрядки. Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания путешествий инженеров и т. д. 2. Особенности: 1>. Двойная операционная система 2>. Поддержка выходной мощности 3>. Поддержка функции тестирования питания 4> Поддержка защиты от превышения мощности 5>. ЖК-дисплей высокой четкости 6>. Автоматическая калибровка 7>. Одновременный мультипараметрический дисплей 8>. Поддержка режима энергосбережения 9>. Три способа ввода напряжения 10>. Поддержка калибровки напряжения и тока 3. Параметры: 1>. Название продукта: XY-LUP повышающий понижающий преобразователь Вольтметр Амперметр; 2>. Модель: XY-LUP; 3>. Работа Напряжение: DC 3,5 V-12V; 4>. Выходное напряжение: DC 1,2 V-24V; 5>. Выходная мощность: 3 Вт (макс.); Максимальная выходная мощность в течение 2 Вт в тех случаях, когда выход DC 1,2 V ~ 2V; Максимальная выходная мощность в пределах 3 Вт при выходе постоянного тока 2 В ~ 20 В; Максимальная выходная мощность в 2,5 Вт в тех случаях, когда выход DC 20V ~ 24V; 6>. Точность выходного напряжения: +/-0.5% 7>. Точность выходного напряжения: +/-1% 8>. Диапазон измерения напряжения: постоянный ток 0 ~ 35 в 9>. Диапазон измерения тока: 0 ~ 3A 10>. Диапазон измерения мощности: 0 ~ 110 Вт 11>. Диапазон емкости батареи: 0 ~ 9999Ah 12>. Время разрядки: 0 ~ 100 часов 13>. Рабочая температура:-40 ℃ ~ 85 ℃; 14> Рабочая влажность: 0% ~ 95% относительной влажности; 15>. Размер: 77*33*16 мм; 4. Переключение режима: 1>. По умолчанию используется режим выходной мощности; 2>. Удерживайте кнопку «Вкл/Выкл» для переключения режима; 3>. При удалении питания модуль может запоминать текущий режим работы. Работа по умолчанию будет одинаковым режимом при включении в следующий раз. 5. Режим выходной мощности: 1>. Вход от стандартного разъема USB, гнездо Micro USB и «VIN +/VIN-»; 2>. Выход из 'OUT + 'и 'OUT-'. Терминал 'COM' не может использоваться в каждом режиме. 3>. Поверните потенциометр для регулировки выходного напряжения; 4>. При работе в одном режиме имеется символ 'выход'; 5>. Терминал 'COM' недоступен в каждом режиме; 6>. Короткое нажатие кнопки «Вкл/Выкл» для включения или выключения выходного напряжения. В это время экран будет отображать 0 В. 7>. Удерживайте кнопку «Вкл/Выкл» в течение 2 секунд, чтобы переключить отображение выходного тока или выходной мощности на второй линии. 8>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение. 9>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы в или в час. 10>. Модуль поддерживает защиту от превышения мощности. Если Номинальная мощность превышена, модуль автоматически остановит выходное напряжение, и ЖК-дисплей будет отображать «OPP» и вспышку. 11>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода. 6. Режим мультифункционального счетчика VAH: 1>. Рабочее напряжение модуля: стандартная розетка USB, гнездо Micro USB и «VIN +/VIN-» используются для обеспечения рабочего напряжения от модуля. 2>. Измерительное напряжение: клеммы «В» и «К» используются для измерения напряжения измеряемого устройства. 3>. Измерительный ток: «А» и «К» терминалы используются для измерения тока измеренного устройства. 4>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения измеренного напряжения устройства, тока, мощности, времени. А также может измерять емкость аккумулятора, время разрядки батареи при подключении аккумулятора. 5>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд, чтобы включить или выключить подсветку дисплея. Но модуль может нормально выводить напряжение. 6>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 10 секунд, чтобы включить режим работы на или на VAH. 7>. Модуль не поддерживает защиту обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода. 8>. Потенциометр недоступен в режиме VAH. 7. Калибровка напряжения/тока: 1>. Калибровка напряжения: удерживайте кнопку «Вкл/Выкл» перед включением, затем включите и отпустите кнопку. Автоматически введите режим калибровки через 5 секунд. Дисплей напряжения будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Диапазон регулировки-0,2 V ~ 0,2 V. Введите текущий режим калибровки в том случае, если держать нажмите кнопку в течение 2 секунд. 2>. Калибровка тока: Введите режим калибровки тока, если удерживайте нажатой кнопку в течение 2 секунд после калибровки напряжения. Текущий дисплей будет мигать. Короткое нажатие кнопки для регулировки и калибровки напряжения. Диапазон регулировки-0.02A ~ 0.02A. Автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд. 3>. Пользователю необходимо повторять коррекцию несколько раз. Если значение напряжения (ток поправку на возможные погрешности превышает 0,2 V(0.02A). 4>. Например: изменение 12V постоянного тока до 12,5 V: 4,1>. Первая Калибровка: изменить 12 В на 12,2 В 4,2>. Вторая Калибровка: изменить 12,2 В на 12,4 в 4,3>. В-третьих Калибровка: изменение 12,4 V до 12,5 V 8. Используйте шаги: 1>. Подключение к источнику питания от входного терминала; 2>. Установите режим работы, удерживая нажатой кнопку «Вкл/Выкл» в течение 10 секунд; 3>. Подключите нагрузку или напряжение устройства; 4>. Поверните потенциометр для изменения выходного напряжения при работе в одном режиме; 5>. Короткое нажатие кнопки «Вкл/Выкл» для переключения отображения параметров; 6>. Проверка и использование. 9. Применение: 1>. Обычный низкий источник питания; 2>. Вольтметр; 3>. Амперметр; 4>. Тестер емкости аккумулятора; 5>. Тестер емкости аккумулятора; 10. Примечание: 1>. Модуль не поддерживает защиту от обратного подключения, пожалуйста, не делайте короткого замыкания и обратного хода. 2>. Отрегулируйте режим работы перед использованием. 3>.USB просто может вводить DC 5V. Пользователю нужен вход от "vin +" и "Vin-", если вход 3,5 V-12V. 11. Посылка: 1>.1 шт. XY-LUP повышающий понижающий преобразователь Вольтметр Амперметр;
