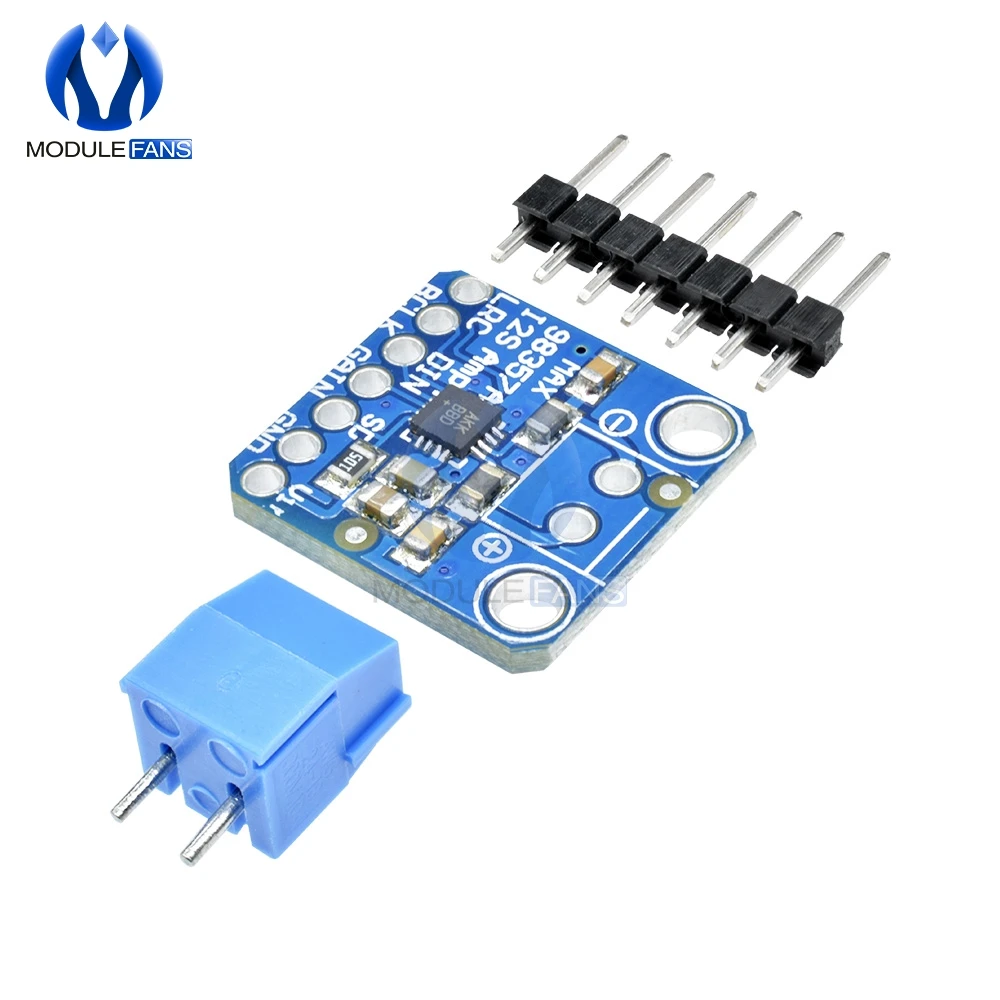

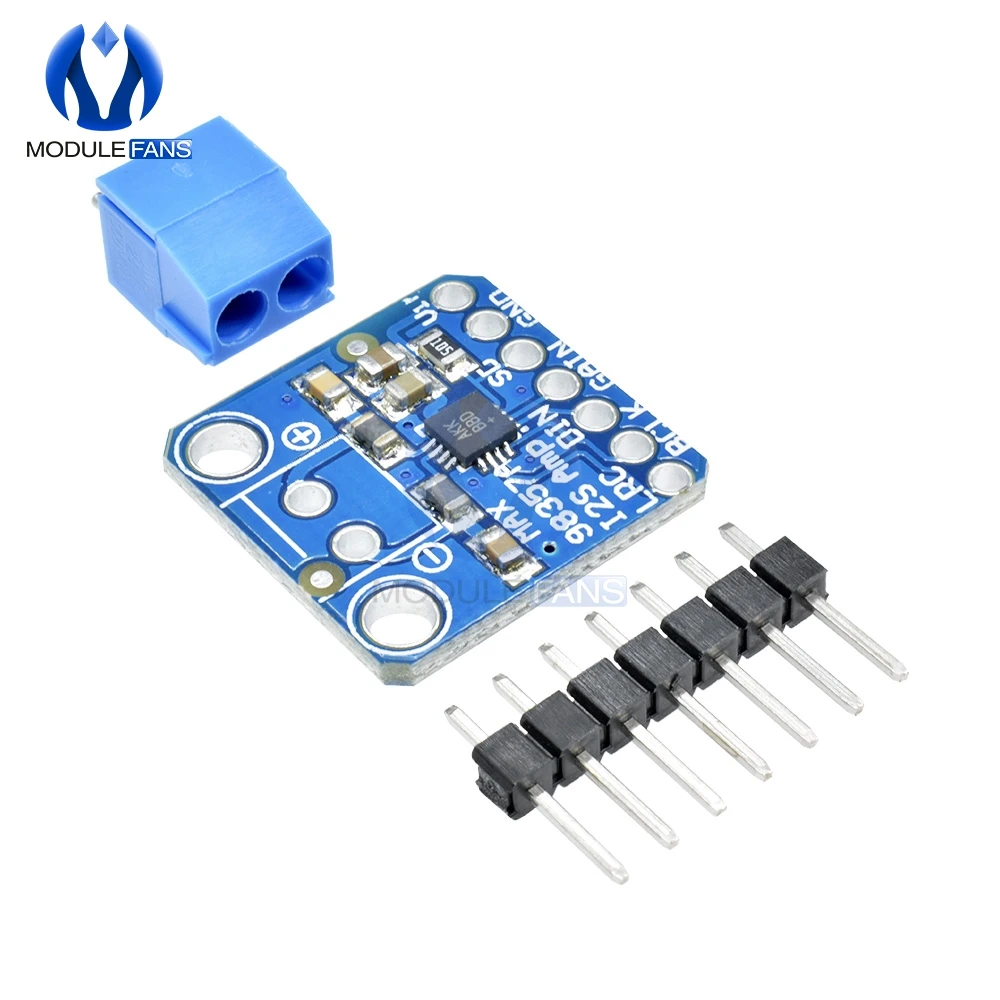

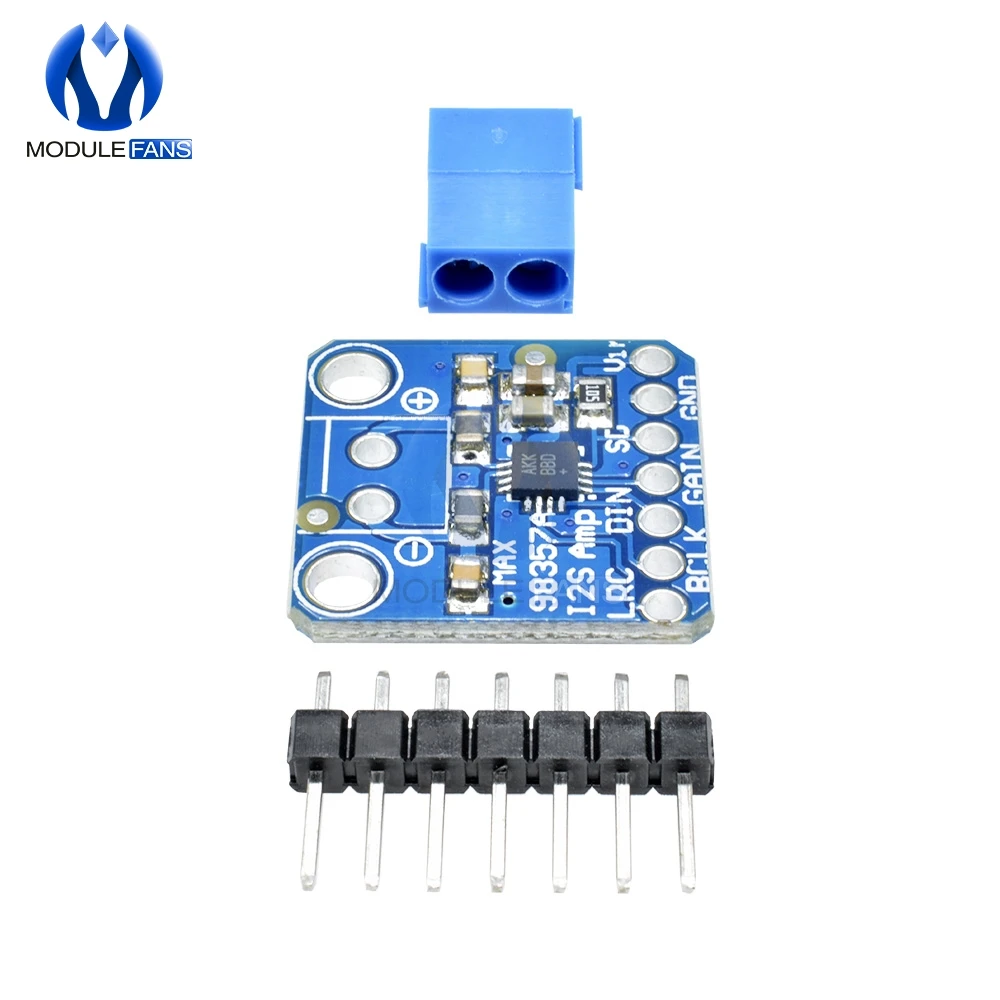

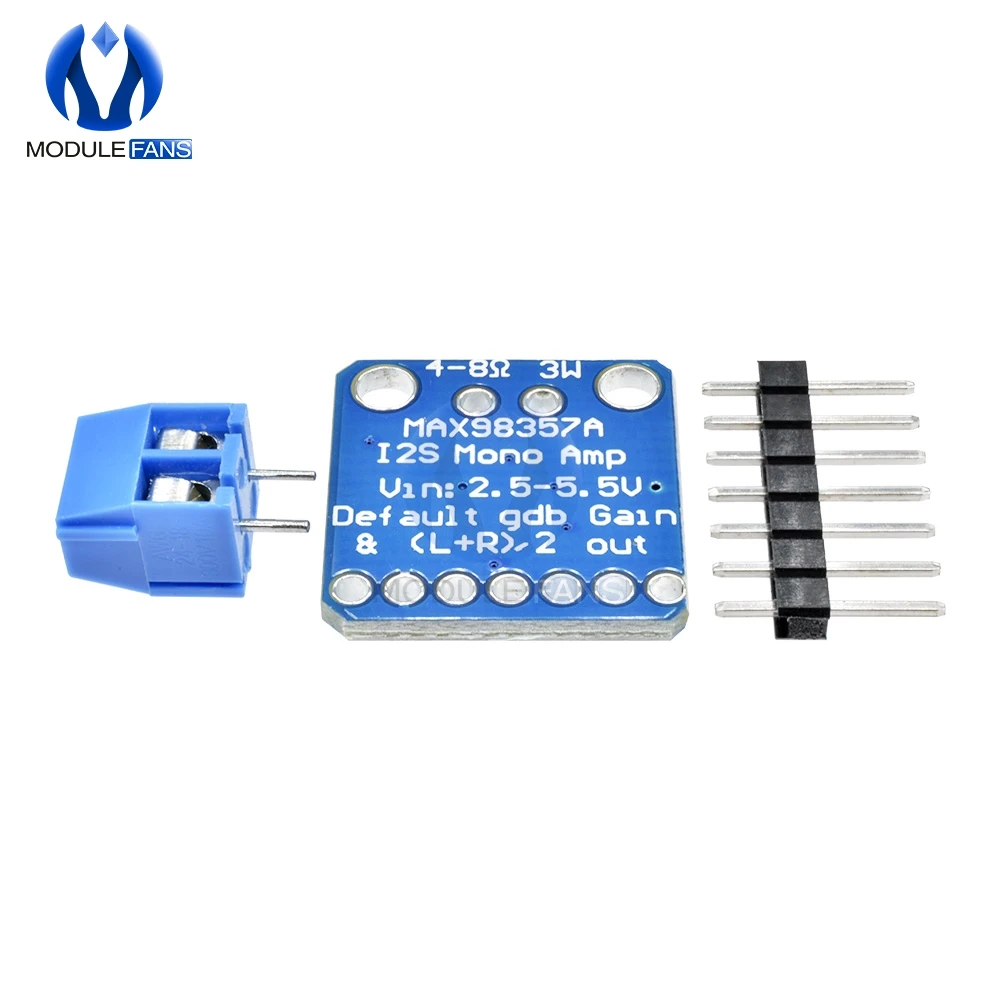

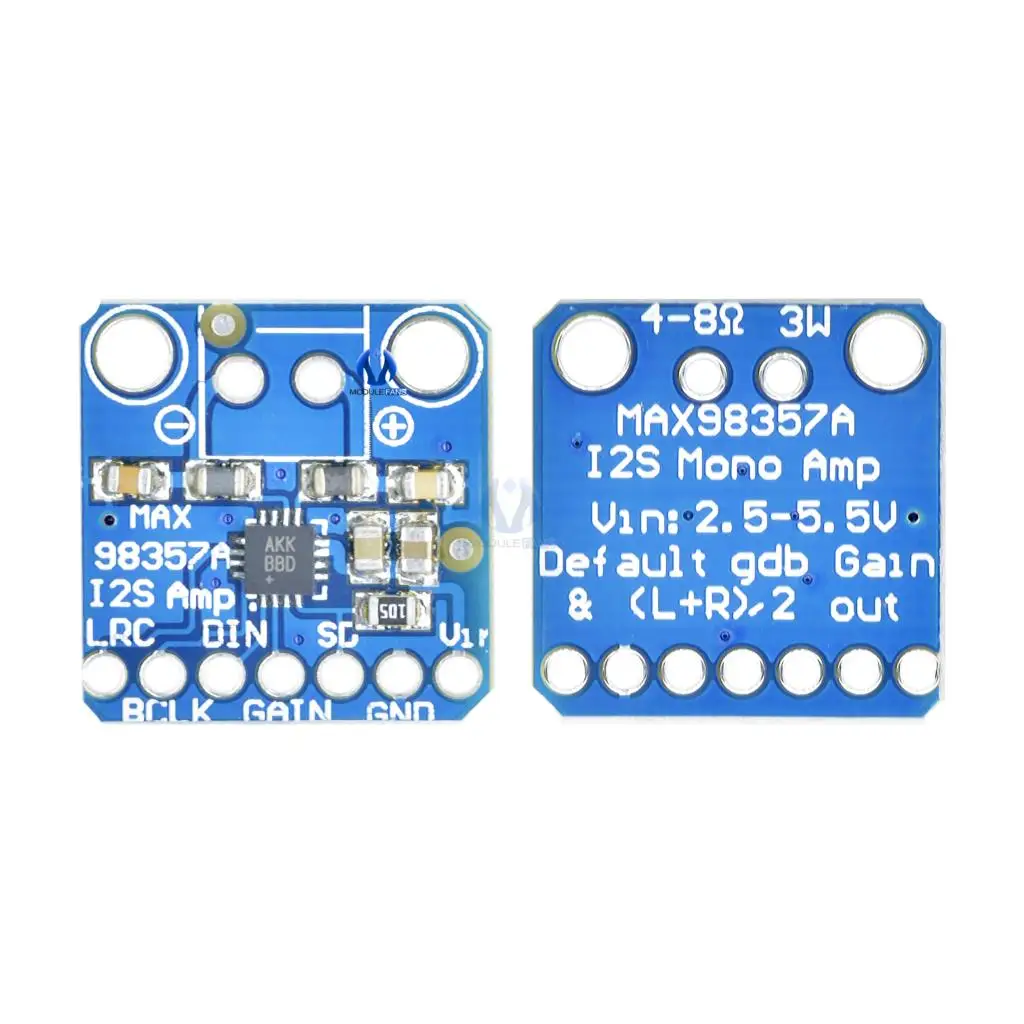

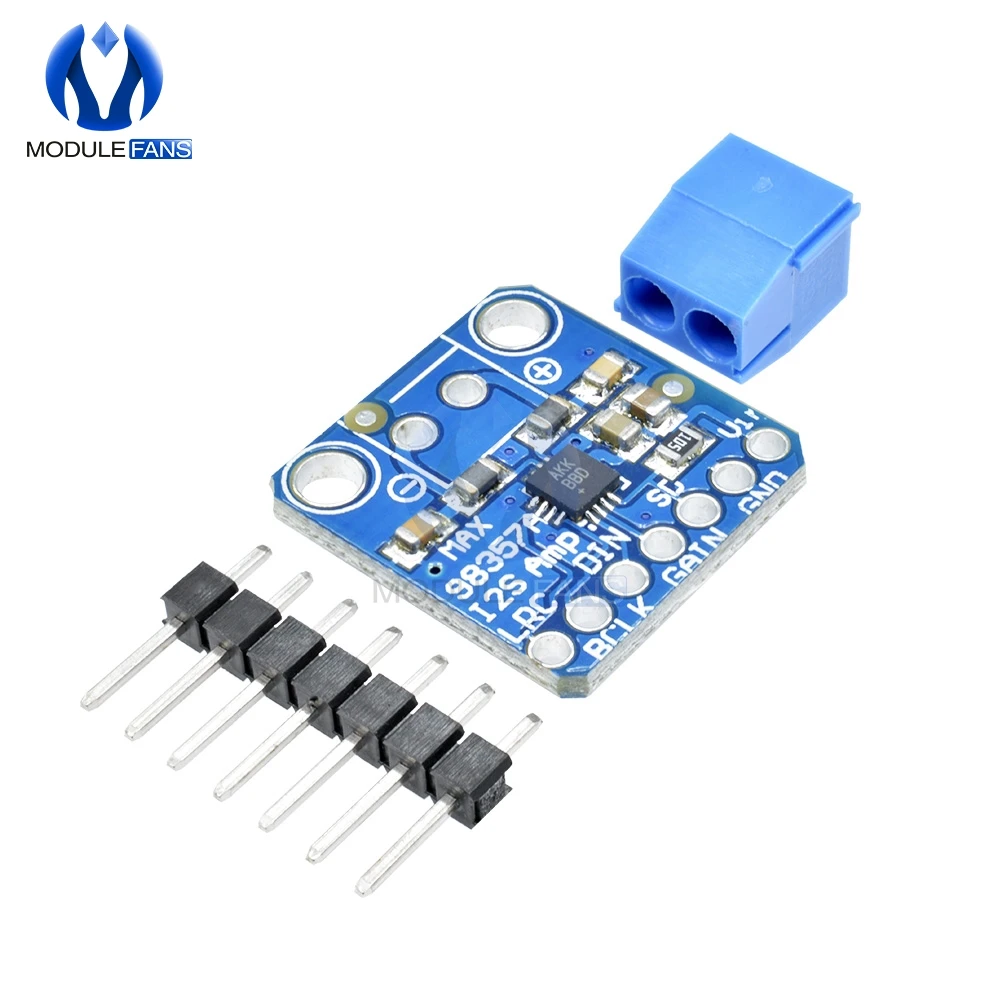

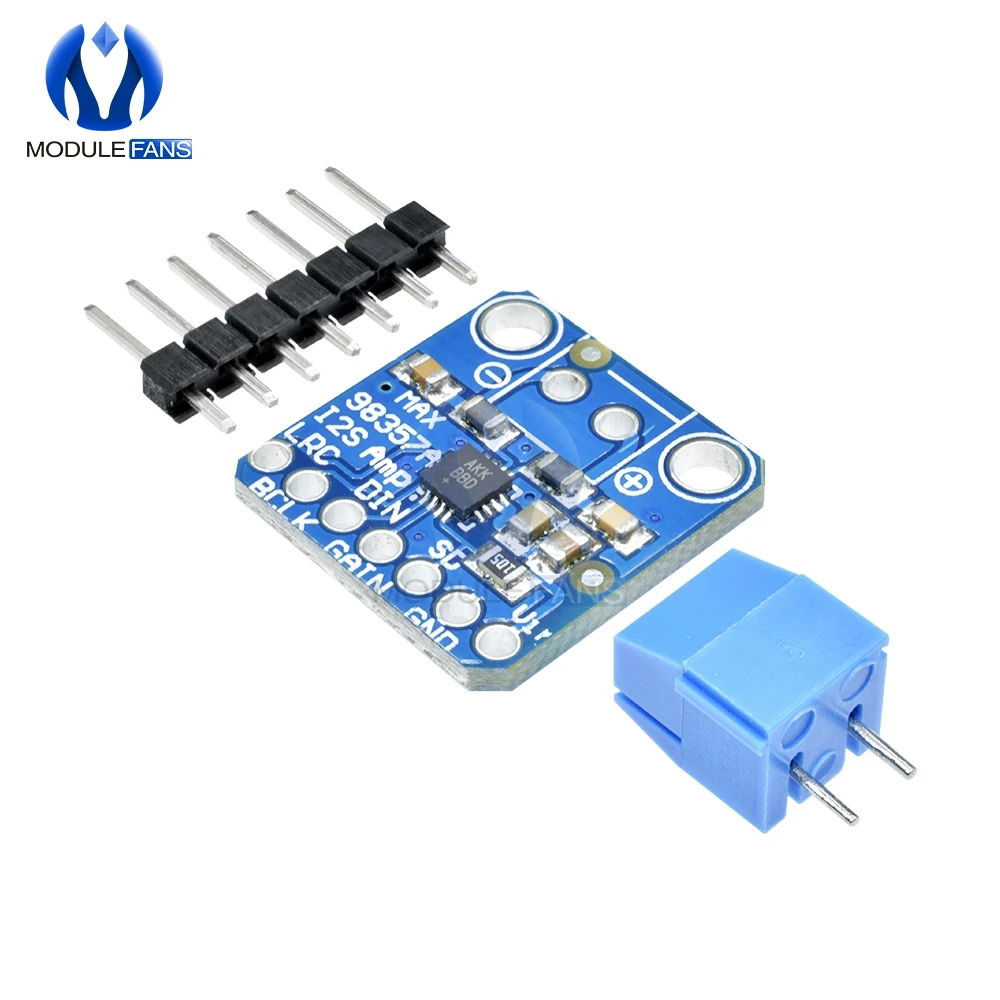

Плата модуля прерывания усилителя MAX08357 I2S Amp DAC 3 Вт класса D для Arduino Zero Raspberry Pi с

Слушайте эти хорошие новости-теперь у нас есть все в одном Цифровой Аудио amp breakout board, который невероятно хорошо работает с Raspberry Pi! Если вы ищете простой и недорогой способ получить вам цифровые звуковые файлыMAX08357 I2S Amp BreakoutДля вас. Он принимает стандартный цифровой аудио вход I2S и не только декодирует его в аналоговый, но и усиливает его непосредственно в динамик. Идеально подходит для добавления компактного усиленного звука, он принимает 2 выхода (I2S DAC + Amp) и сочетает их в себе.

I2S (не путать с I2C) в цифровой звуковой протокол, который используется на монтажных платах для передачи аудио данных вокруг. Многие высококлассные чипы и процессоры управляют всеми аудио в цифровом формате I2S. Затем для ввода или вывода данных используются три или четыре контакта (выбор данных, данных, битовых часов и левого правого канала). Как правило, для аудиоустройств есть чип DAC, который займет I2S и преобразует его в аналоговый, который может управлять наушниками.

Этот небольшой подойдет как для повседневной носки, так усилитель удивительно мощный с множеством точек артикуляции, чтобы доставить 3,2 ватт мощность в 4 Ом динамик (5V питания @ 10% THD). Внутри миниатюрного чипа находится контроллер класса D, способный работать от 2,7 V-5.5VDC. Поскольку amp-это Класс D, он невероятно эффективен, что делает его идеальным для портативных проектов с питанием от аккумулятора. Он встроен в тепловую и защиту от перегрузки по току, но мы почти не могли сказать, что он стал горячим.

Аудио вход I2S стандарт, вы можете использовать 3,3 V или 5V материнскую плату для передачи данных. Выходы «связаны между мостами»-это означает, что они подключаются непосредственно к выходам, не подключаются к земле. Выход a ~ 300KHz квадратная волна PWM, которая затем «усреднена» спикером-высокие частоты не слышны. Все вышесказанное означает, что вы не можете подключить выход к другому усилителю, он должен управлять динамиками напрямую.

Есть штырь усиления, который можно манипулировать, чтобы изменить коэффициент усиления. По умолчанию усилитель даст вам 9 дБ усиления. При подключении вытяжного или вытягивающего резистора или непосредственно проводки штырь усиления может быть настроен на 3 дБ, 6 дБ, 9 дБ, 12 дБ или 15 дБ.

Штырь выключения/режима может использоваться для установки чипа в выключение или настройки аудиоканала I2S к динамику. По умолчанию усилитель выводит (L + R)/2 стерео микс в моно-выход. Добавив резистор, вы можете изменить его на левый или правый выход

Отлично работает с Raspberry Pi, Arduino Zero и любым другим микроконтроллером или микрокомпьютером с аудиовыходами I2S

Характеристики:

• Выход Мощность: 3,2 Вт при 4 & Icirc;©, 10% полный коэффициент гармоник, 1,8 Вт на 8 & Icirc;©, 10% полный коэффициент гармоник, с 5V питания
• PSR: 77 дБ typ @ 1 кГц
• I2S частота образцов от 8 кГц до 96 кГц
• Не требуется MCLK
• Нажмите + Pop reduction
• Пять контактов-выбор прибыли: 3 дБ, 6 дБ, 9 дБ, 12 дБ, 15 дБ
• Отличное подавление нажатия и поп
• Защита от теплового отключения

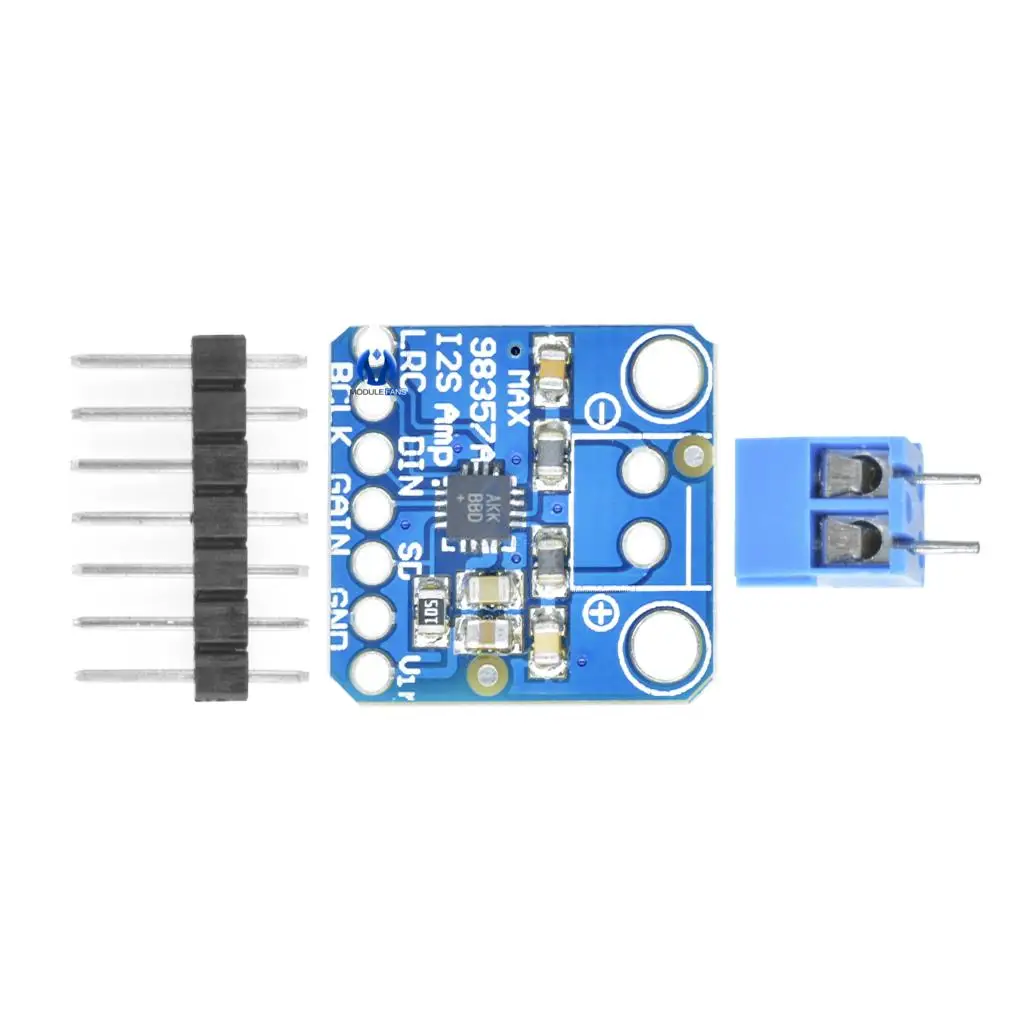

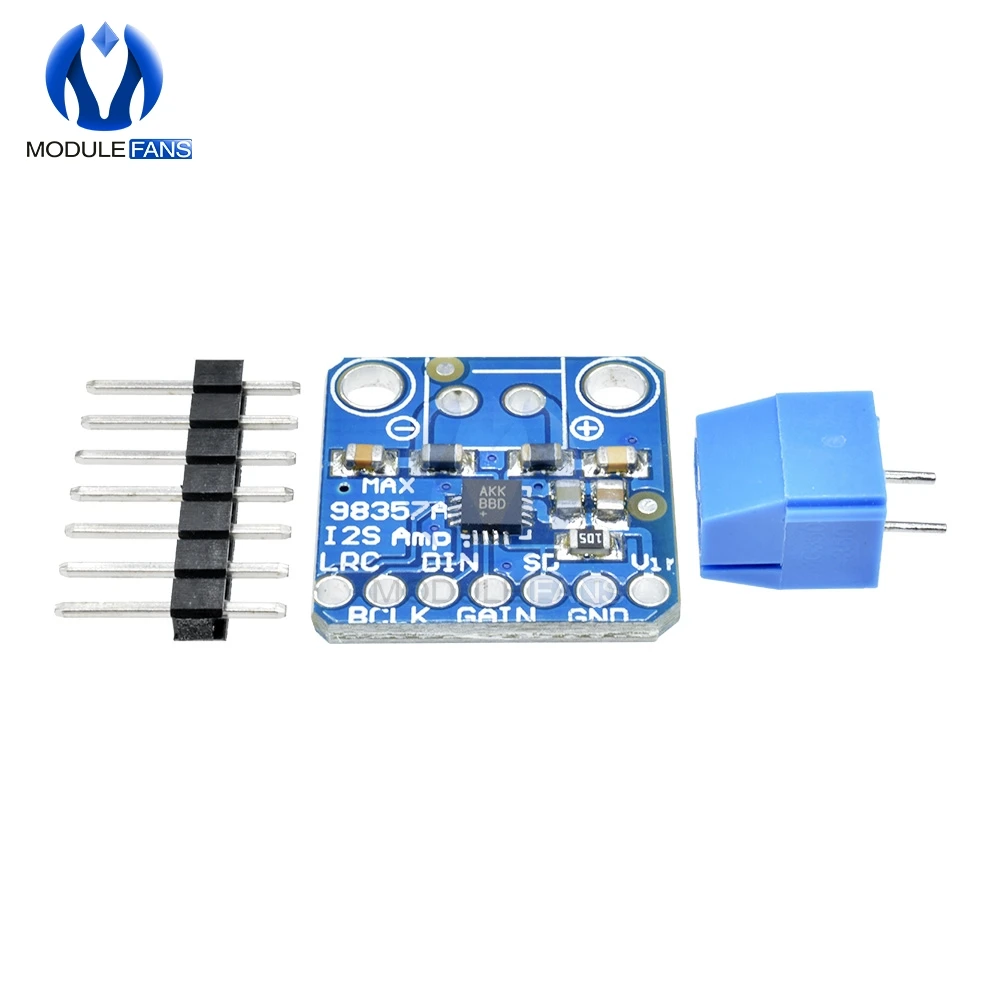

Поставляется в качестве собран и протестирован коммутационная плата, с небольшой кусок дополнительный заголовок и 3,5 мм терминальный блок. При необходимости требуется некоторое количество пайки, чтобы прикрепить заголовок и клеммный блок
