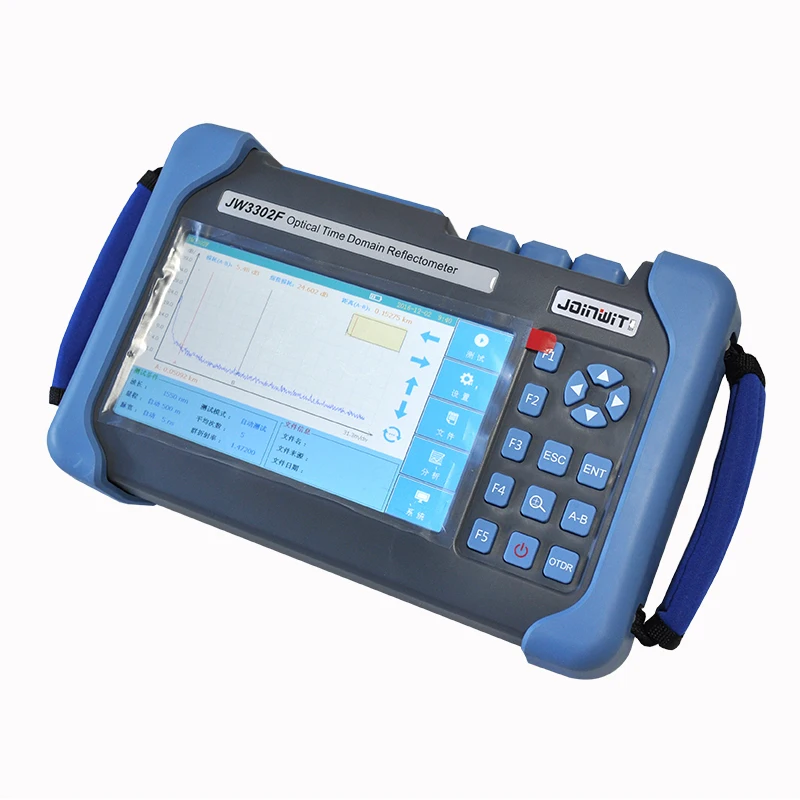

Оптическое волокно OTDR JoinWit JW3302F S2 1310/1550nm 37/35 дБ оптический временной домен

Модель

JW3302F- S2 OTDR

Тип

JW3302F-S2

Тип оптического волокна

Однорежимный переключатель

Центральная длина волны

1310/1550

Размеры

253 × 168 × 73,6 мм 1,5 кг (батарея входит в комплект)

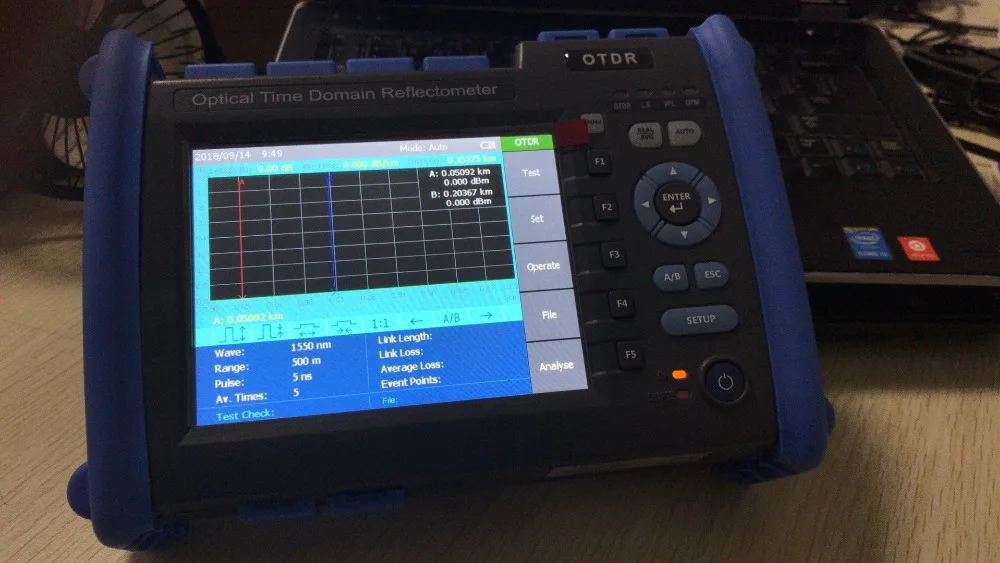

Дисплей

7 дюймов TFT-LCD с светодиодный подсветка (сенсорный экран функции не являются обязательными)

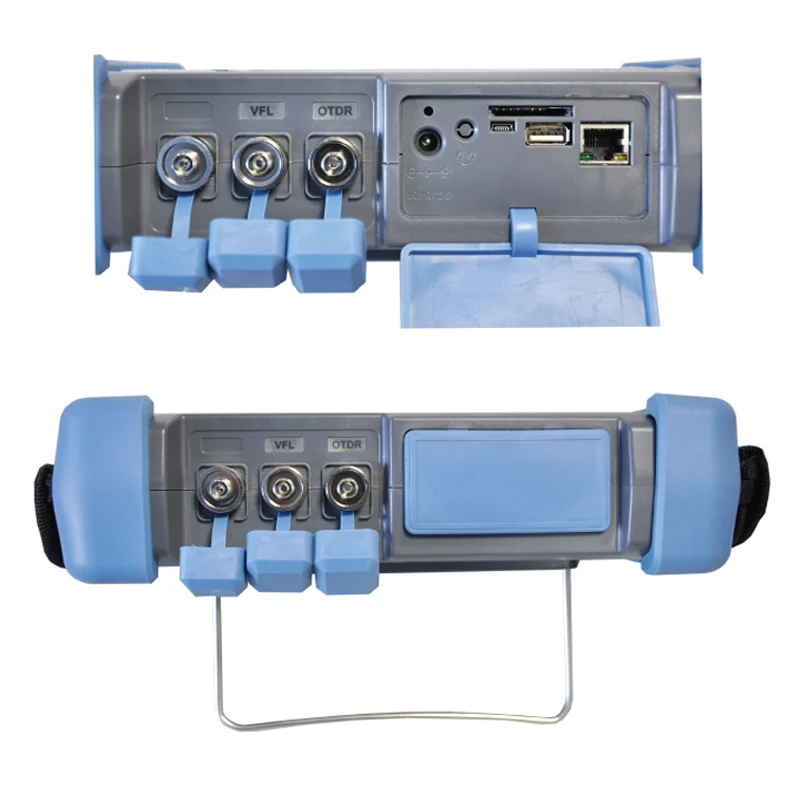

Интерфейс

1 × порт RJ45, 3 × порт USB (USB 2,0, тип A USB× 2, Тип B USB× 1)

Питание

10 в (dc), 100 в (ac) до 240 В (ac), 50 ~ 60 Гц

Батарея

7,4 В (dc)/4.4Ah литиевая батарея (с сертификацией воздушного движения) Время работы: 12 часов, время GR-196-CORECharging Telcordia: <4 часа (выключение питания)

Энергосбережение

Выключение подсветки: Отключение/от 1 до 99 минут выключение: Отключение/от 1 до 99 минут

Хранение данных

Внутренняя память: 4 Гб (около 40000 групп кривых)

Язык

Выбор пользователя (английский, упрощенный китайский)

ЕнвироньмэнтаLУсловия

Рабочая температура и влажность: -10 ℃ ~ + 50 ℃, ≤ 95% (без конденсации) Температура хранения и влажность: -20 ℃ ~ + 75 ℃, ≤ 95% (без конденсации) доказательство: IP65 (IEC60529)

Аксессуары

Стандарт: основной блок, адаптер питания, литиевая батарея, FC адаптер, USB шнур, руководство пользователя, CD диск, чехол для переноски: SC/ST/LC адаптер, оптоволоконный адаптер

Ширина импульса

Одиночный режим: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

Расстояние тестирования

Одиночный режим: 100 м, 500 м, 2 км, 5 км, 10 км, 20 км, 40 км, 80 км, 120 км, 160 км, 240 км

Разрешение выборки

Минимум 5 см

Точка выборки

Максимальное 128000 точек

Линейность

≤ 0. 05дб/дБ

Индикация шкалы

Ось X: 4 м ~ 70 м/див, ось Y: минимум 0. 09дб/Див

Разрешение расстояния

0,01 м

Точность расстояния

±(1 м + измерение distance× 3 × 10-5 + разрешение выборки) (за исключением передней неопределенности)

Точность отражения

Одиночный режим: ± 2 дБ,

Передняя Настройка

1,4000 ~ 1,7000, 0,0001 шаг

Единицы измерения

Км, миль, футов

Формат отслеживания OTDR

Telcordia universal, SOR, issue 2 (SR-4731)
OTDR: выбор пользователя Автоматическая или Ручная настройка

Режимы тестирования

Визуальный дефектоскоп: Видимый красный светильник для идентификации и устранения неисправностей

Волоконный анализ событий

С антибликовым покрытием и небликующая события: 0,01 для 1.99dB (0.01dB шагов)-светоотражающие: 0,01 для 32dB (0.01dB шагов)-Определитель торцевой/break: для детей от 3 до 20dB (1dB шагов)

Прочие Функции

В режиме реального времени с коротким: 1HzAveraging режимы: времени (от 1 до 3600 сек.)Live волокно обнаружения: проверяет присутствие связи светильник в оптический fiberTrace верхнего слоя и сравнение

Тип

Испытательная длина волны
(Мм: ± 20 нм, см: ± 10 нм)

Динамический диапазон (дБ)

Мертвая зона событий (м)

Затухание мертвых зон (м)

JW3302F-S1

1310/1550

32/30

1.

8/8

JW3302F-S2

1310/1550

37/35

1.

8/8

JW3302F-S3

1310/1550

42/40

0,8

8/8

JW3302F-S4

1310/1550

45/42

0,8

8/8

JW3302F-T1

1310/1490/1550

30/28/28

1,5

8/8/8

JW3302F-T2

1310/1550/1625

30/28/28

1,5

8/8/8

JW3302F-T3

1310/1490/1550

37/36/36

0,8

8/8/8

JW3302F-T4

1310/1550/1625

37/36/36

0,8

8/8/8
