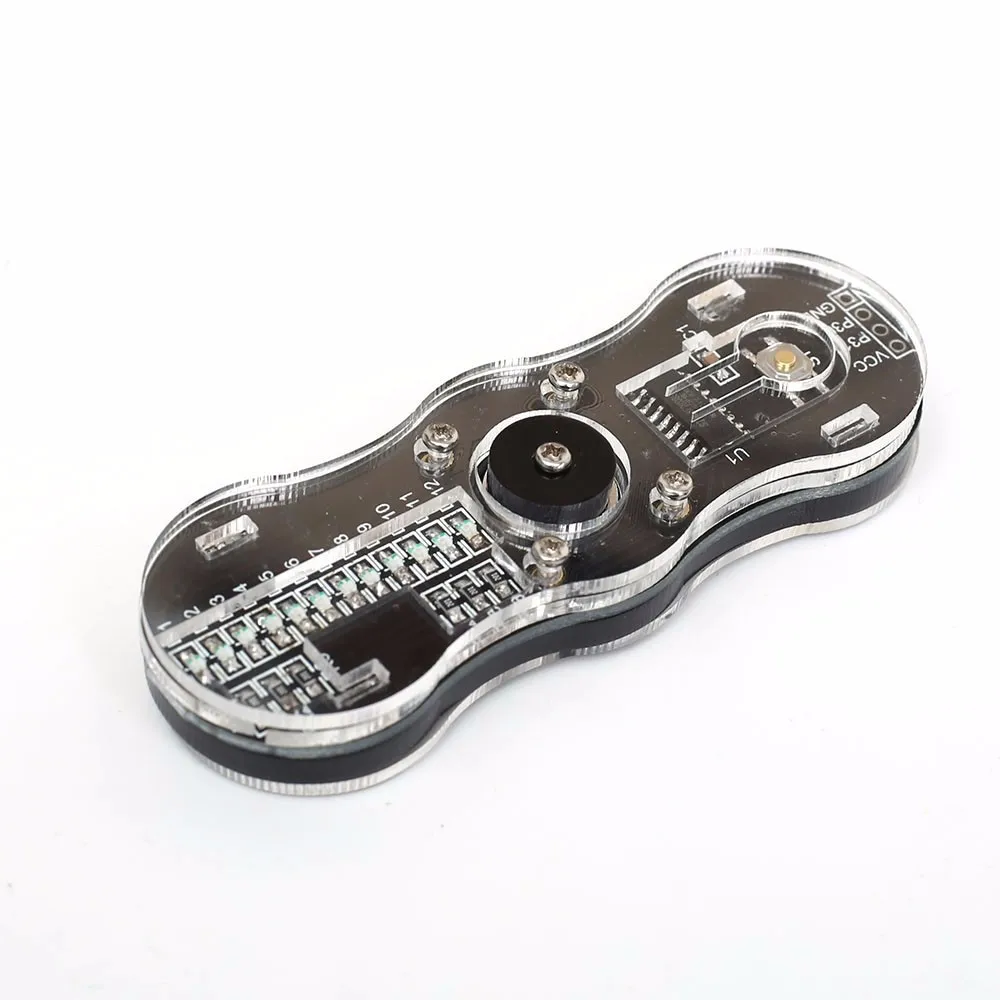

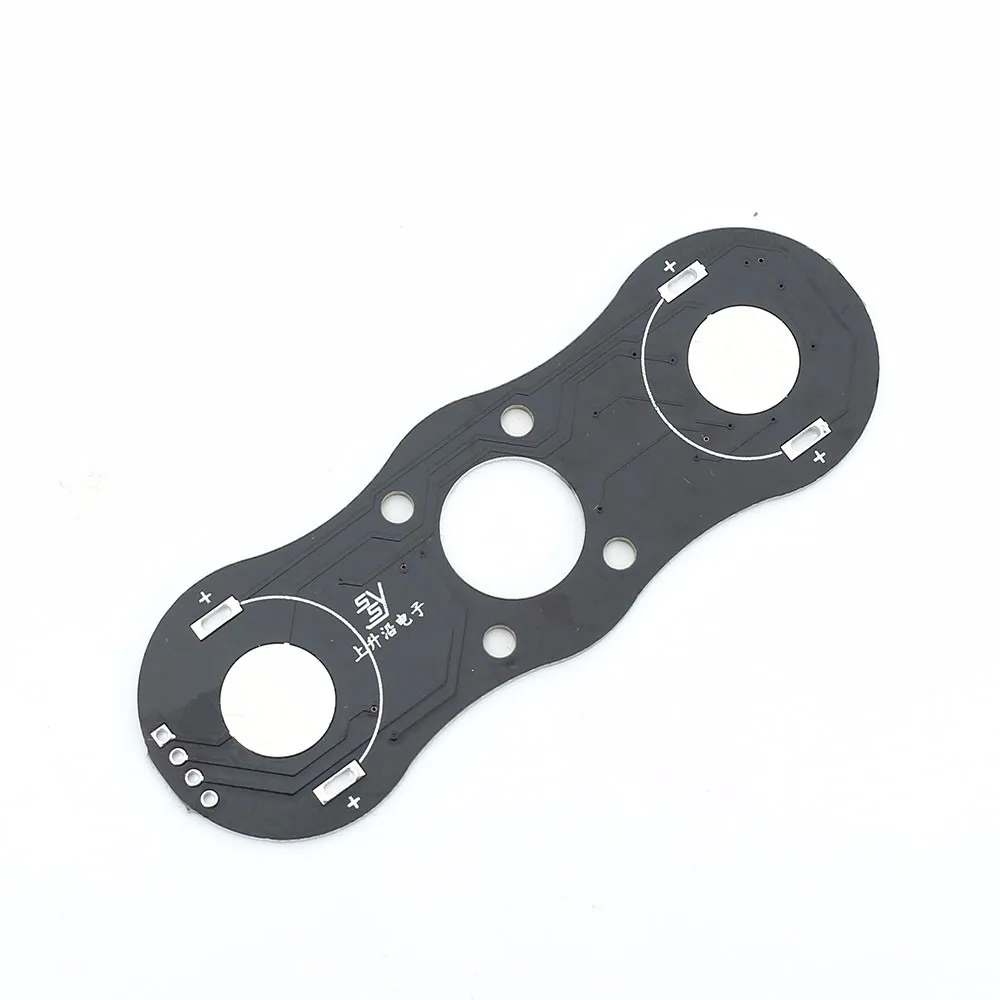

DIY Kit синий + зеленый вращающийся светодиодный электронный комплект 24 вид

---

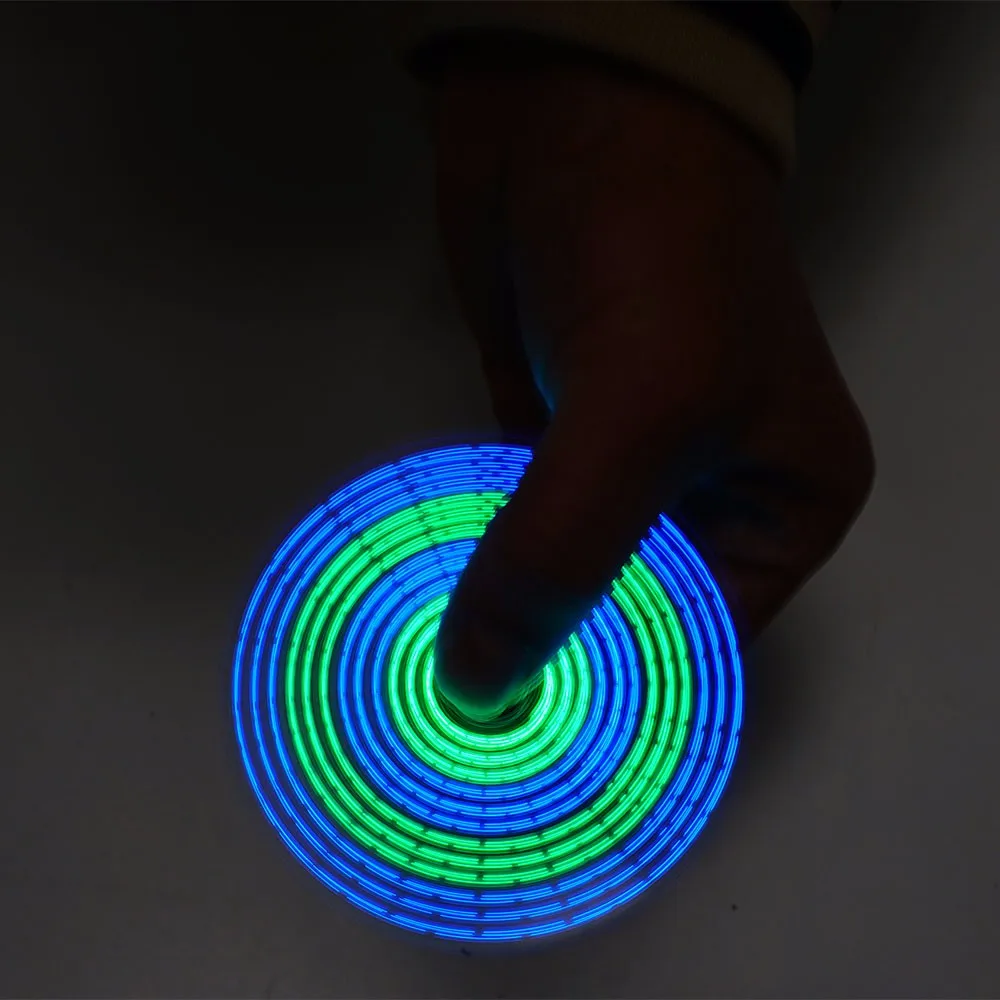

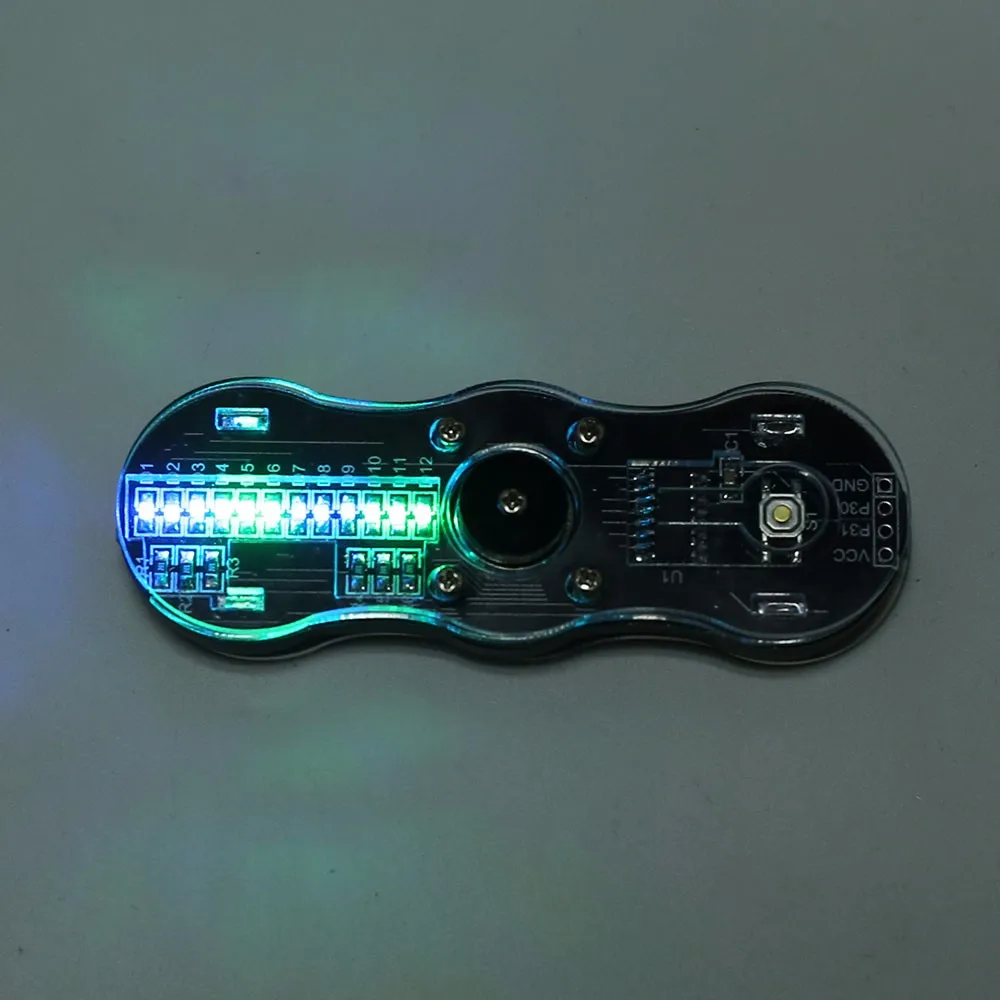

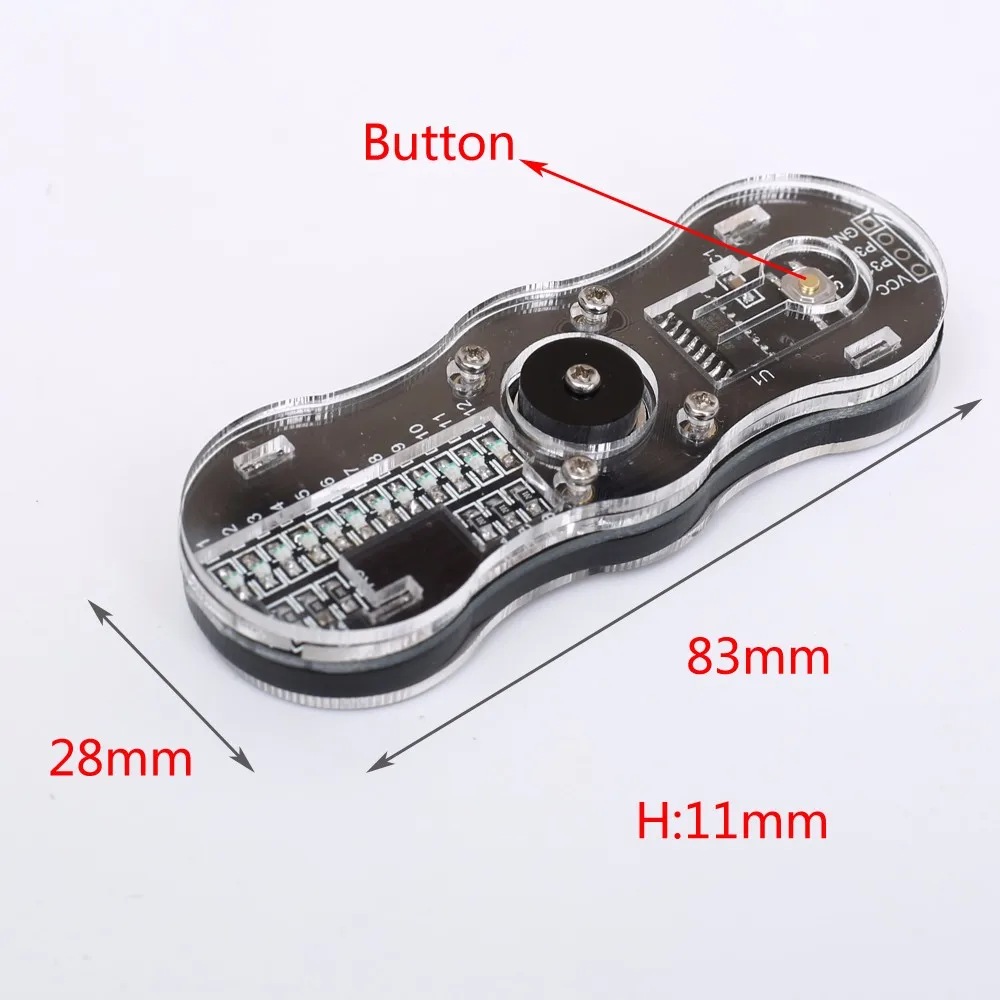

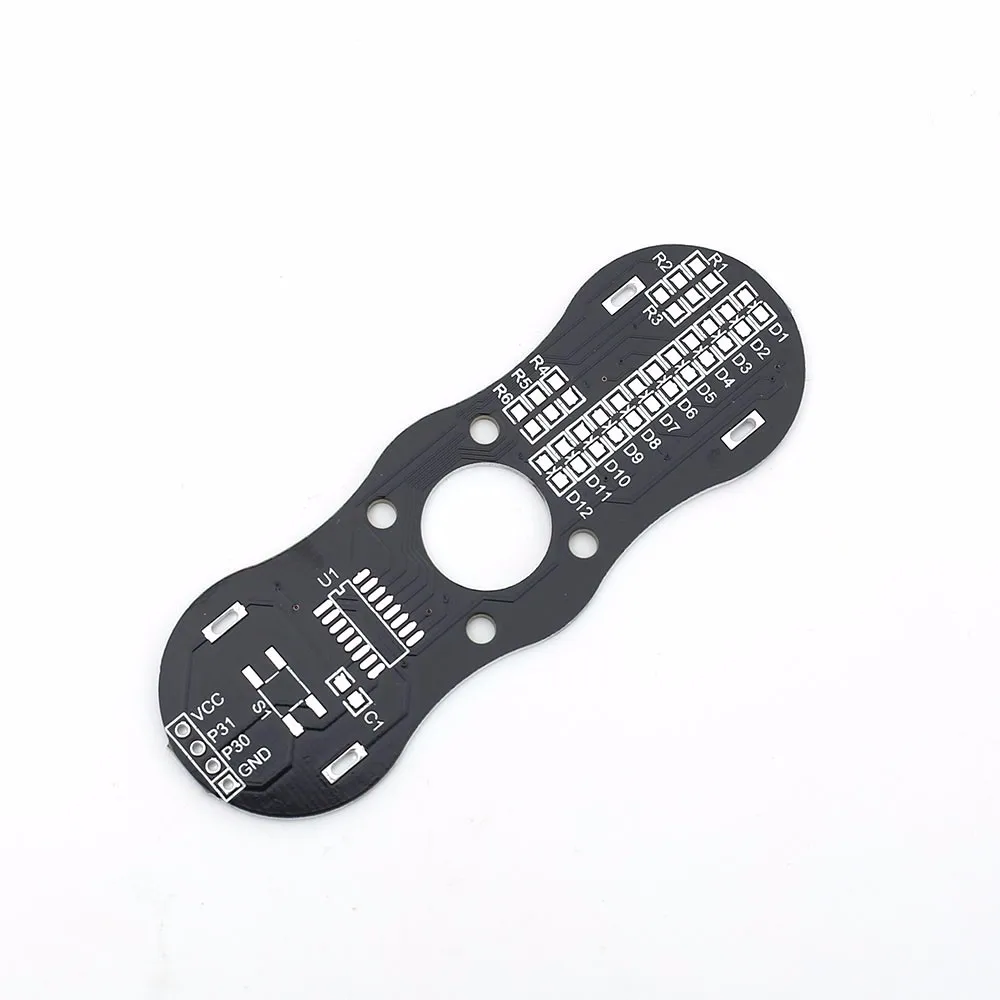

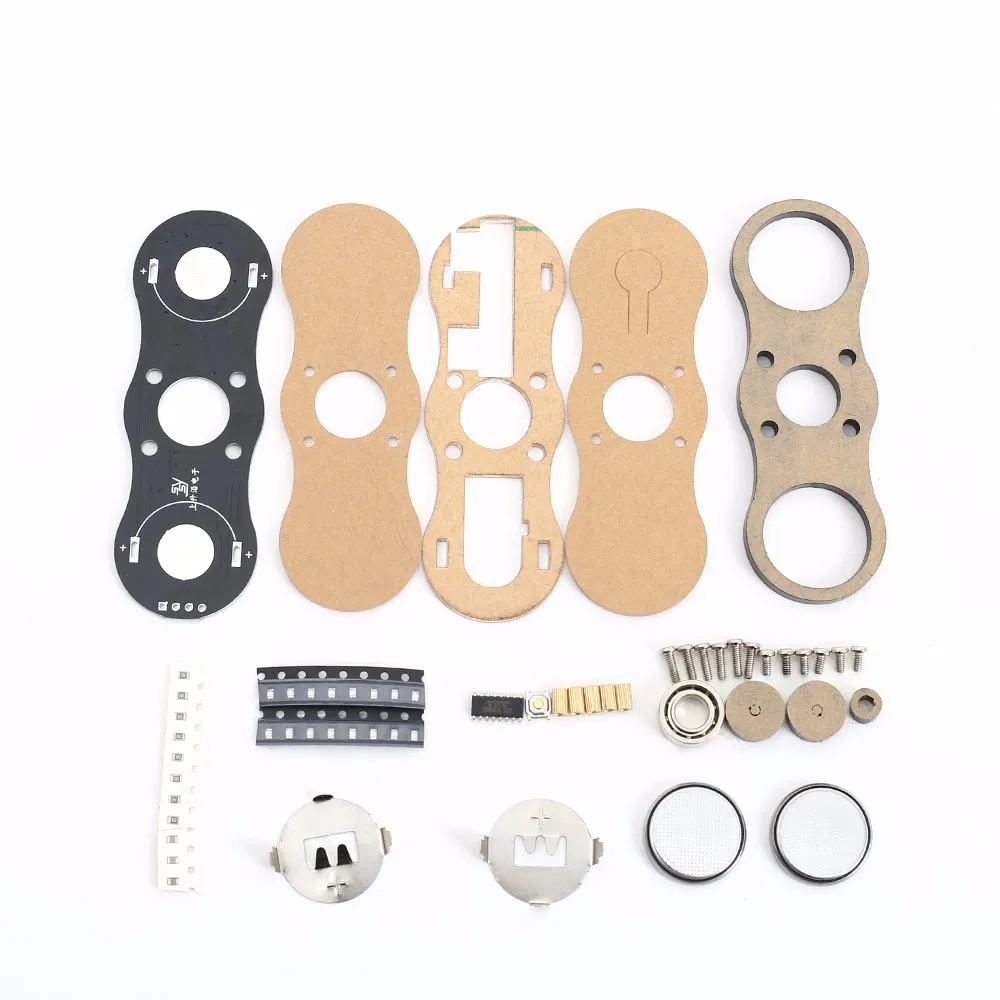

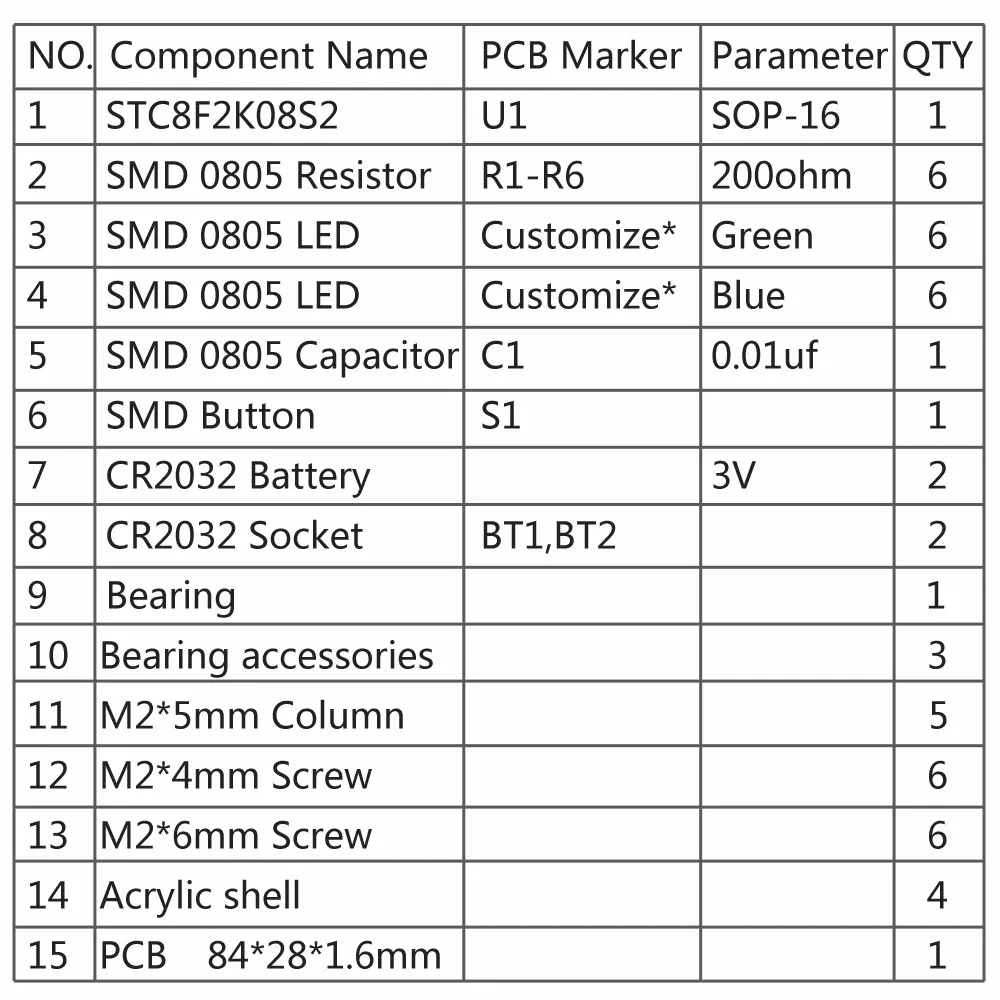

1. Описание: Это синий + зеленый вращающийся светодиодный Набор DIY. Необходимо завершить установку пользователем. 24 вида вращающихся дисплеев. Отлично подходит для развлечений. 2. Особенности: 1>. Двухцветная Ослепительная 2>. Поддержка 24 изменений узора 3>.DIY индивидуальная установка 3. Параметры: 1>. Название продукта: синий + зеленый вращающийся светодиодный набор для самостоятельной сборки 2>. Рабочее напряжение: 3 В постоянного тока 3>. Рабочая температура:-40 ℃ ~ 85 ℃ 4> Рабочая влажность: 0% ~ 95% относительной влажности 5>. Размер (установлен):84*28*11 мм 4. Светодиодный правила цвета: 1>. Пользователь должен установить светодиодный индикатор в соответствии с указанными правилами. 2>.D1/D7,D2/D8,D3/D9,D4/D10,D5/D11,D6/d12.каждая пара должна использовать один и тот же цвет, в противном случае светодиодный светильник не будет. 3>. Это означает, что светодиодный D7 должен использовать синий светодиодный, если D1 используется синий. В противном случае один из D1 или D7 не может включить. 4>. Например, D1 ~ D3, D7 ~ D9 использовать синий светодиодный. D4 ~ D6, D10 ~ D12 использовать зеленый светодиодный. Соответствует правилам. 5>. Различные договоренности, эффект отличается. 5. Примечание: 1>. Пользователю необходимо подготовить сварочный инструмент. 2>. Эта установка DIY сложнее установить, пожалуйста, будьте терпеливы, пока установка не будет завершена. 3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем. 4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов. 5>. Обратите внимание на положительные и отрицательные компоненты. 6>. Строго запрещено короткое замыкание. 7>. Пользователи могут завершить установку с помощью Шелкового Экрана PCB и листинга компонентов. 8>. Пользователь должен установить светодиодный светильник в соответствии с указанными правилами. В противном случае светодиодный светильник не будет. 9>.VCC/P31/P30/GND используются d для загрузки прошивки для управления IC STC8F2K08S2 производителем. Использование r не может использоваться. 10>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки. 6. Шаги установки Советы: 1>. Сначала установите компоненты SMD; 2>. Установка сложных компонентов предпочтительно; 3>. Обратите внимание на направление установки компонентов. 4>. Убедитесь, что паяльник долгое время не касался компонентов. В противном случае легко повредить компоненты. Шаг 1: Установите 1 шт. STC8F2K08S2 на u1.обратите внимание на направление установки и не короткие контакты. Шаг 2: установка 12 шт светодиодный в соответствии с указанными правилами на D1 ~ d12. Например, D1 ~ D3, D7 ~ D9 использовать синий светодиодный. D4 ~ D6, D10 ~ D12 использовать зеленый светодиодный. Обратите внимание на направление установки. Перед установкой Используйте r, чтобы измерить светодиодный индикатор положительным и отрицательным. Шаг 3: Установите 6 шт SMD 200ohm резистор на R1 ~ R6. Шаг 4: Установите 1 шт. 0,01 мкФ конденсатор с алюминиевой крышкой на C1 и 1 шт. кнопочная на S1. Шаг 5: установка 2шт CR2032 гнезда батареи и 2шт CR2032 батареи. Шаг 6: Снимите защитную пленку акрилового корпуса. Шаг 7: Поместите черный акриловый лист на сторону гнезда аккумулятора. Шаг 8: Поместите 4 шт. M2 * 5 мм медную колонку на четыре отверстия для установки. Шаг 9: Положите 1 шт. прозрачный акриловый лист на черный акриловый лист, а затем закрепите 4 шт. М2*4 мм винт. Шаг 10: Установите еще 2 шт. прозрачного акрилового листа на печатную плату с другой стороны, а затем закрепите 4 шт. M2 * 6 мм винт. Шаг 11: Установите подшипник, как показано на рисунке. Шаг 12: Нажмите кнопку, чтобы изменить шаблон дисплея. Нажмите кнопку в течение 3 секунд, чтобы включить/выключить питание.
