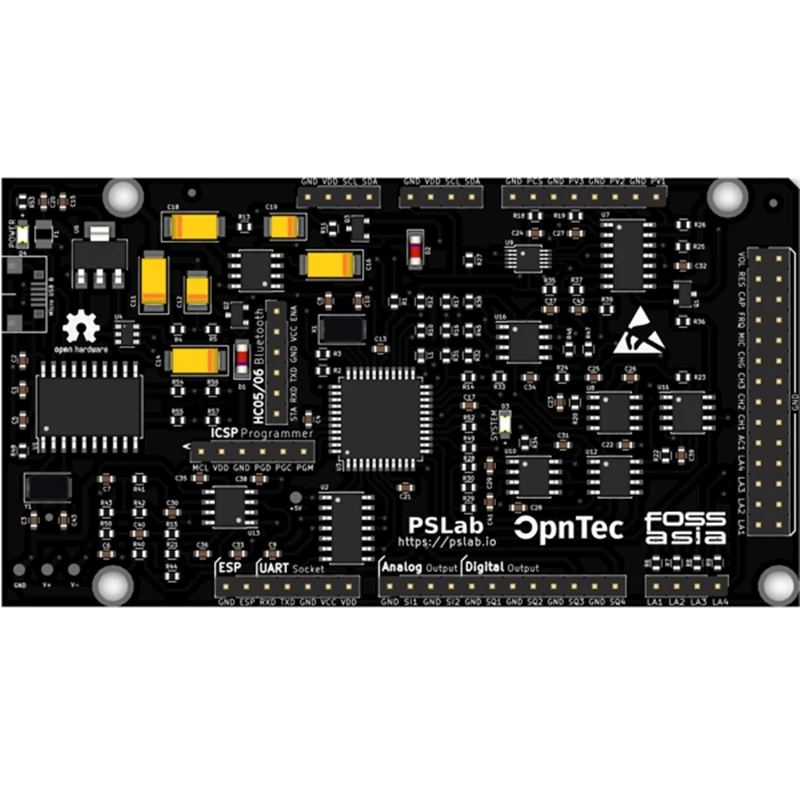

ShenzhenMaker магазин карманной научной лаборатории макетная доска небольшое

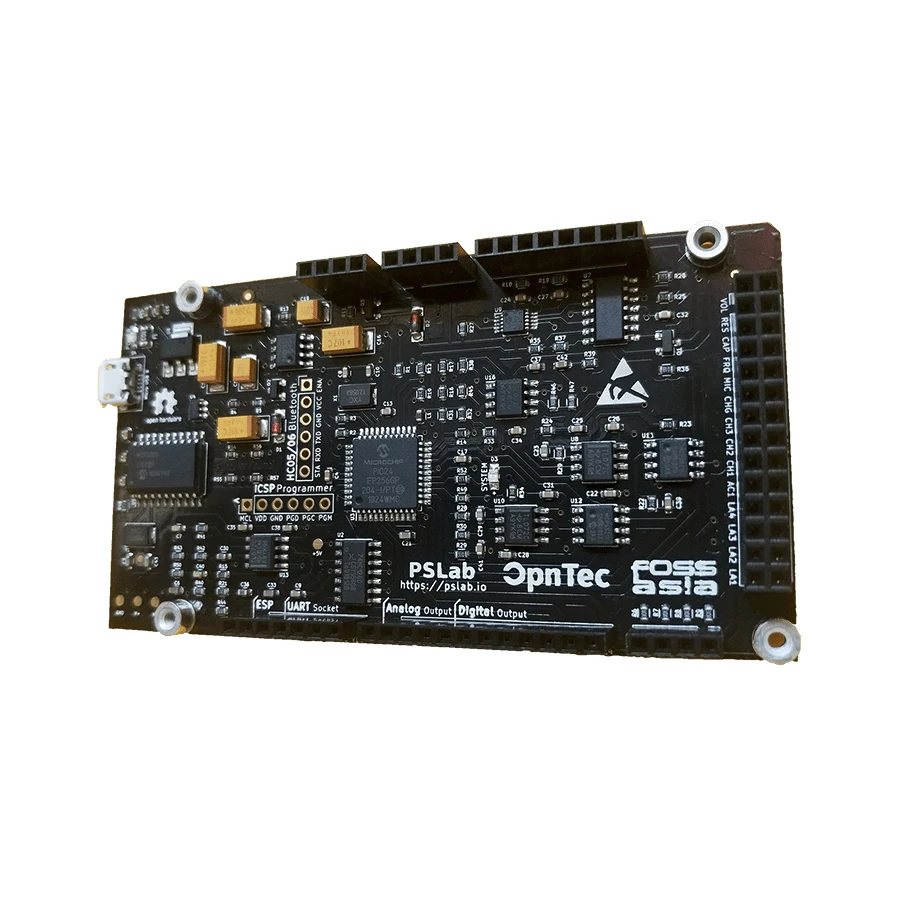

Что такое Pocket Science Lab

Все в одном устройстве. PSLab-это небольшое оборудование с питанием от USB для вашего телефона Android или ПК, которое позволяет измерять все виды вещей. PSLab поставляется со встроенным осциллографом, мультиметром, волновым генератором, логическим анализатором, источником питания, и мы постоянно добавляем больше цифровых инструментов. PSLab-это много устройств в одном. Просто подключите два провода к соответствующим контактам и начните измерение. Вы можете использовать наши приложения с открытым исходным кодом для Android или настольных ПК для просмотра и сбора данных. Вы также можете подключить сотни совместимых с I2C стандартных датчиков к PSLab pin слотам. Работает без необходимости программирования. Так что эксперименты, которые вы делаете, ограничиваются вашим воображением! PSLab разработан FOSSASIA и OpnTec в сотрудничестве с мировым союзом разработчиков с открытым исходным кодом.

Это для кого

Его может использовать любой человек! Учителям, студентам, любителям, ученым, всем, кто хочет знать, что происходит вокруг себя.

Чем я могу

Он может работать как...
Осциллограф, мультиметр, логический анализатор, генератор волн, источник питания, акселерометр, барометр, компас, датчики, люкметр и многое другое без необходимости программирования, потому что мы предоставляем его с программным обеспечением!

Какое программное обеспечение может быть использовано с

Просто используйте наше приложение для Android с открытым исходным кодом из магазинов приложений или настольного приложения Python для запуска ваших экспериментов.

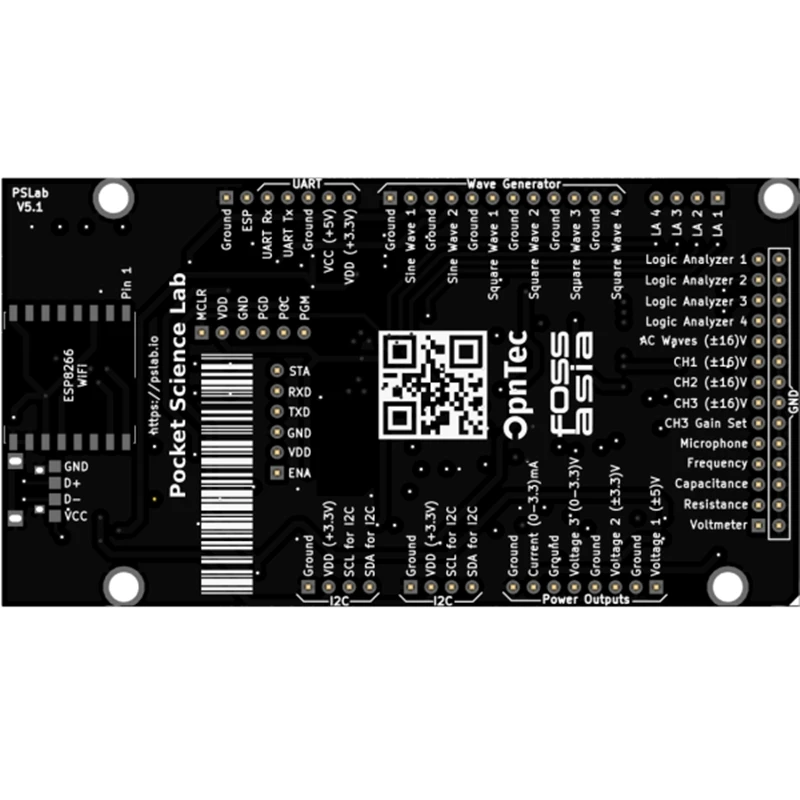

Спецификации оборудования:

• 4-канальный видеорегистратор с погрешностью в пределах 2-х Мбит/с осциллографа. Программное обеспечение для выбора усиления этапов
• 12-разрядный вольтметр с Программируемый коэффициент усиления. Входные диапазоны от +/-10 мВ до +/-16 В
• 3x 12 программируемых источников напряжения +/-3,3 V,+/-5V, для детей 0-3 лет, V
• 12-разрядный программируемый источник постоянного тока. 0-3,3 мА
• Поддерживает расширенные Плагины/дополнительные модули
• 4-канальный, 4 МГц, логический анализатор
• 2x синусоидальные/треугольные волновые генераторы. От 5 Гц до 5 кГц. Ручное управление амплитудой для SI1
• 4x ШИМ генераторов переменного тока. 15нс разрешения. До 8 МГц
• Измерение емкости. pF до uF диапазон
• I2C, SPI, UART дата-автобусы для Accel/gyros/влажности/температурных модулей и т. Д.

Особенности:

Осциллографы

• Один из главных характеристики pslab является 4-канальный осциллограф, который может контролировать аналоговые входные сигналы при максимальной 2 миллиона образцов в секунду. Включает в себя такие элементы управления, как запуск и Выбор усиления.

Генераторы формы волны

• SI1: генератор произвольной формы 5 Гц-5 кГц. Ручное управление амплитудой до +/-3 вольт
• SI2: генератор произвольной формы 5 Гц-5 кГц. Амплитуда +/-3 вольт. Доступный через программное обеспечение
• SQx: Есть четыре фазы корреляционных ШИМ-выходов с максимальной частотой 32 МГц, 15 нано второго рабочего цикла, и контроль разности фазы.

Функции измерения

• Частотный счетчик протестирован до 16 МГц.
• Измерение емкости. pF до uF диапазон
• Pslab имеет несколько 12-разрядный аналоговые входные сигналы (Функция как вольтметры) с программируемой выгоды и максимальным уровнем колеблется от +/-5 мВ до +/-16 V.

Напряжение и источники тока

• 12-разрядный источник постоянного тока. Максимальный ток 3,3 мА (в зависимости от сопротивления нагрузки).
• Pslab включает в себя три 12 программируемых источников напряжения +/-3,3 V,+/-5 V, для детей 0-3 лет, V. (PV1, PV2, PV3) элементы управления

Расширенный контроль

• Расширенный контроль с осциллограф
• Регистратор данных
• Логический анализатор

Другая информация

• 4 МГц, 4-канальный логический анализатор с разрешением 15 НС. Источники напряжения и тока
• SPI, I2C, UART выходы
• Графические интерфейсы для осциллографа, логического анализатора, потоковых данных, беспроводного приобретения и нескольких экспериментов разработаны, которые используют общую структуру, которая значительно уменьшает код, требуемый для включения управления и печати widgets.
• PSLab также имеет пространство для модуля ESP-12 для Wi-Fi доступа с режимом точки доступа/станции.

Как его подключить к телефону или ПК

Pocket Science Lab работает напрямую через usb-соединение. Ему не нужен другой внешний источник питания. Все, что вам нужно сделать, это прикрепить его к телефону через usb-кабель OTG, если вы используете мобильное приложение или непосредственно к usb-порту ноутбука, если вы используете настольное приложение.

Какие датчики доступны

PSLab имеет Цифровые контакты для подключения датчиков и расширения функциональности еще больше. Устройство поддерживает любой датчик с использованием давно установленного стандарта I2C. Сотни совместимых датчиков доступны на рынке. Датчики I2C широко используются в потребительских и промышленных устройствах и, например, с платами Arduino. СписокРекомендуемые компоненты и датчики доступны здесь.

Как использовать ESP WiFi и Bluetooth

PSLab имеет слоты для ESP и чипов Bluetooth. Функциональные возможности уже реализованы в прошивке. Припайте чипы к выделенным слотам. Для функции WiFi также не забудьте установить соответствующие пакеты на чипе ESP WiFi, и вы готовы к работе. Устройства могут питаться от внешнего аккумулятора, когда они доступны через Bluetooth или WiFI.

Кто его развивает и как помочь

Pslab разработанFossasiaВ Сингапуре и опнтек в Германии вместе с мировым союзом. Вы можете присоединиться и внести свой вклад в развитие, сотрудничая сПриложение для Android, Планшетные приложения, Встроенное программное обеспечениеИАппаратные средстваНа гитхабе. Пожалуйста, присоединяйтесь к разработке, если вы разработчик или учитесь и продвигаете открытые науки и PSLab.

Технические характеристики

Часть список

1 x Pocket Science Lab

ECCN/HTS
