TTL UART серийный порт для MBUS Master Slave конвертер передачи данных ModuleFOR умный

Главный модуль TTL-MBUS

Модуль заправочного устройства последовательного порта, используемый в воде, газе, жаре, короткое замыкание tableMBUSThe может быть самостоятельно восстановлено, когда оно есть. Уровень TTL может быть установлен. Шина имеет защиту от короткого замыкания. Короткое замыкание может быть самостоятельно восстановлено, когда оно снято и ультра-низкое энергопотребление под защитой от короткого замыкания.

Совместим с различными функциями модуля уровня TTL, может гибко использоваться в беспроводном модуле RF-MBUS, GPRS-MBUS, 485-MBUS и других модулях.

Модуль экспортируется в Европу, Ближний Восток и другие регионы, обычно используется в беспроводном RF-MBUS, GPRS-MBUS, 485 MBUS и других приложениях.

Примечание: последняя версия модуля и изображение немного отличаются, параметры/размер/интерфейс точно такие же.

Особенности:

1, Совместимость 3.3В, 5VTTLLevel, уровень напряжения может быть установлен!

2, защита от короткого замыкания на выходе шины, индикация состояния короткого замыкания, самовосстановление шины от короткого замыкания!

3. Соответствует международным стандартам и международным стандартам!

4, маленький размер, низкая стоимость пространства, легко установить!

5, полная система экранирования, связь стабильна и надежна, с лучшей EMC!

6. Скорость передачи данных может быть адаптирована к 300-9600! С магазином от машинного модуля Ограничьте скорость передачи данных до 38400 кода без ошибок!

7, диапазон номинальной нагрузки передачи данных без спонтанного!

8, нет данных спонтанного феномена!

Примечание: Автоматическое отключение шины после короткого замыкания модуля, сверхнизкое ЭНЕРГОПОТРЕБЛЕНИЕ ШИНЫ, модуль автоматически определяет, может ли автобус быть автоматически восстановлен!

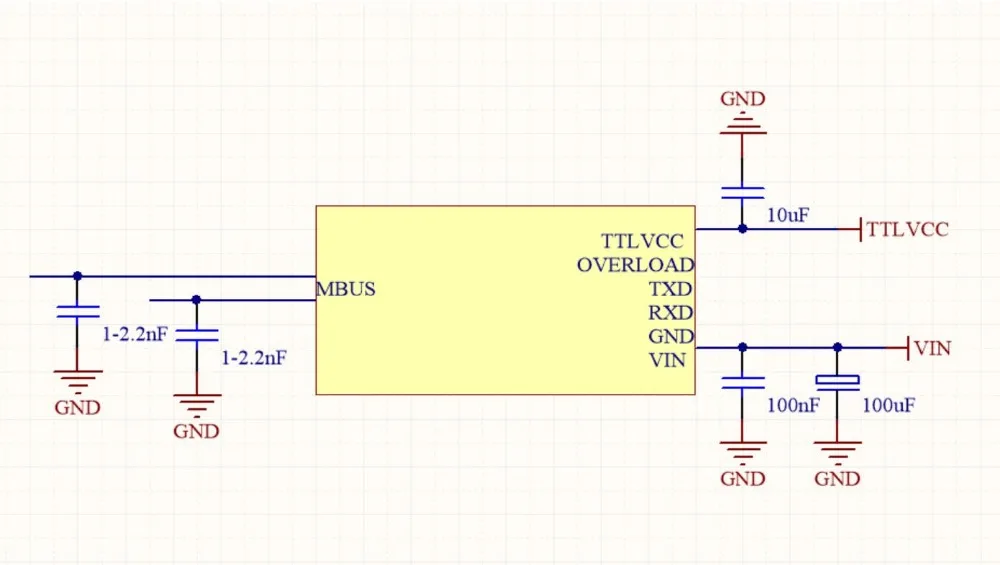

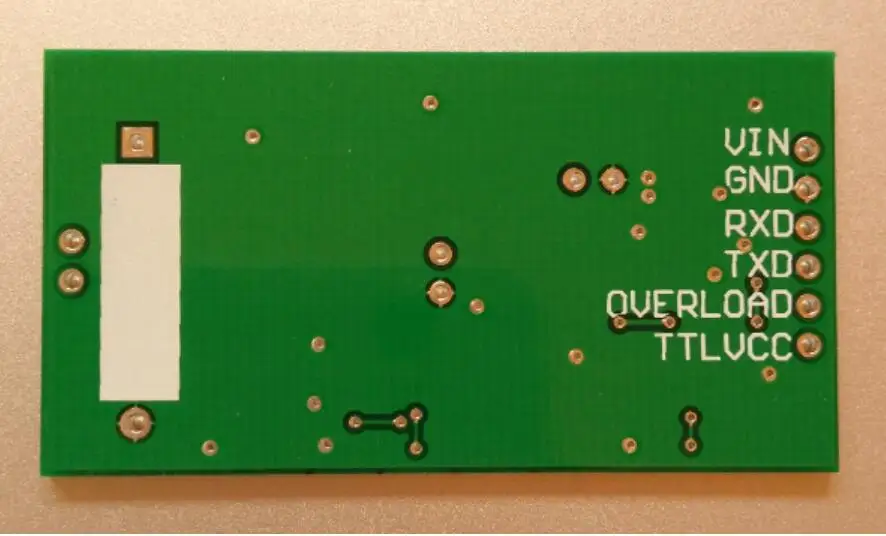

Описание интерфейса:




1, VIN: входной порт питания 5 в-15 в, абсолютное максимальное напряжение не может превышать 18 в или повредить модуль

2, GND: систематически

3,RXD: внешний последовательный порт (внешнее устройство) RXD, высокий уровень

4, TXD: подключение к внешнему последовательному порту (внешнему устройству) TXD, требуется внешний высокий

5. Перегрузка: выход с индикацией короткого замыкания, по умолчанию высокий, от короткого замыкания до низкого, можно оставить открытым

6, TTL VCC: TTL уровень входного напряжения, не может быть оставлен плавающим, вы должны ввести TTL уровень напряжения

7, M: интерфейс шины MBUS, начальная шина высокого уровня 30 ± 1 в (настраиваемый)

Примечание:

1,TTL VCC вход 3,3 В, TTL сигнал 3,3 В;

TTL VCC Вход 5 В, TTL сигнал 5 В; Вход другого TTL для сигнала входного уровня.

2. Входное напряжение TTLVCC не может превышать входное напряжение VIN.

Другие параметры:

Входное напряжение VIN: входной порт питания 5 в-15 в, абсолютное максимальное напряжение не может превышать 18 в

Грузоподъемность: модуль может перевозить 12 стандартных рабов MBUS

Антистатическая способность: ± 12 кВ

Рабочая температура: -25 ~ 75 °

Температура хранения: -30 ~ 80 °




 Рабочий модуль TTL-MBUS

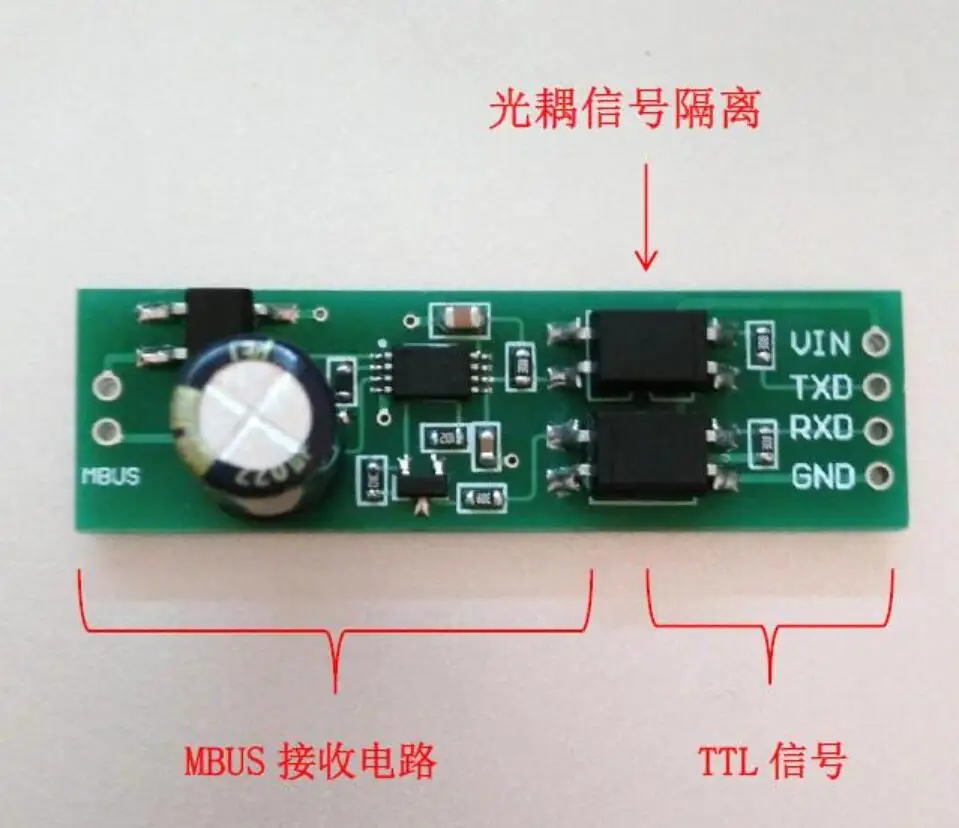

TTL сигнал и MBUS сигнал оптопары изоляции, не мешают друг другу, MBUS приемной цепи, чтобы взять питание от автобуса, не нужно отдельный источник питания, но из-за изоляции оптопары сигнала TTL и MBUS, оптопара нуждается в отдельном источнике питания! В модуле используется микросхема slave MBUS FC722, стабильная и сильная защита от помех. Ультра-маленький размер легко установить с любым устройством!

Параметры:

1. Скорость передачи данных: 300-9600bps

2, TTL сигнал: совместимый 3,3 В, 5 В или другой

3. voltage12V-42V автобуса может адаптироваться

4. Непрерывный current200uA-3mA автобуса

5, VIN: значение напряжения сигнала TTL (если TTL составляет 3,3 В, вход VIN 3,3 В напряжение; TTL-5 В, вход VIN-5 В напряжение)

6. Интерфейс передачи данных: TXD внешний TXD; RXD внешний RXD

7нет самостоятельного приема (TSS721 внутренний Uart-это замкнутая петля, поэтому есть спонтанное самооткрытие, и этот модуль не работает)

Содержимое посылка TTL в MBUS Master или Slave конвертер
