Линейный Регулируемый источник питания ZEROZONE Sigma22|Усилители мощности| |
История изменения цены
*Текущая стоимость 2 719,72 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 3453.93 руб. | 3522.63 руб. | 3487.5 руб. |
| Jan-21-2026 | 2801.45 руб. | 2857.77 руб. | 2829 руб. |
| Dec-21-2025 | 3399.13 руб. | 3467.69 руб. | 3433 руб. |
| Nov-21-2025 | 3372.21 руб. | 3439.36 руб. | 3405.5 руб. |
| Oct-21-2025 | 2692.53 руб. | 2746.12 руб. | 2719 руб. |
| Sep-21-2025 | 3317.7 руб. | 3383.10 руб. | 3350 руб. |
| Aug-21-2025 | 3290.62 руб. | 3356.12 руб. | 3323 руб. |
| Jul-21-2025 | 3263.11 руб. | 3328.12 руб. | 3295.5 руб. |
Описание товара
Двухрельсовая линейная регулируемая плата электропитания на цепи Sigma22 A22 Beta22
Перед покупкой Обратите внимание:
1. Этот набор SIGMA22 (Sigma) подходит только для игроков с определенной электронной основой и паяльником. Если у вас нет возможности использовать его, пожалуйста, не покупайте его.
2. Из-за различных партий покупки, некоторые компоненты будут заменены без какого-либо уведомления под гарантией качества.
3. Этот комплект не включает шасси и силовой трансформатор и 2 основных фильтра электролитических конденсаторов.

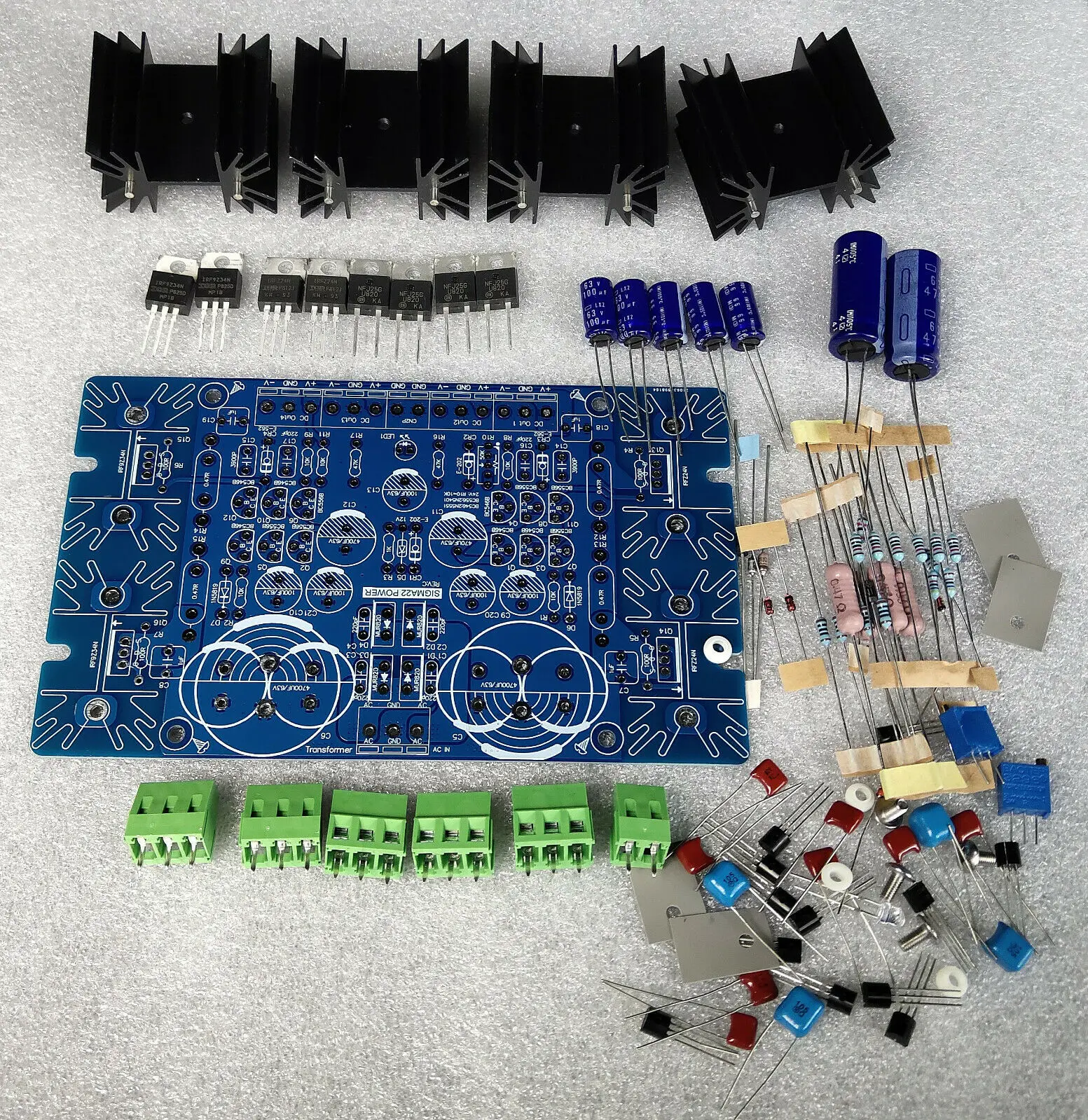

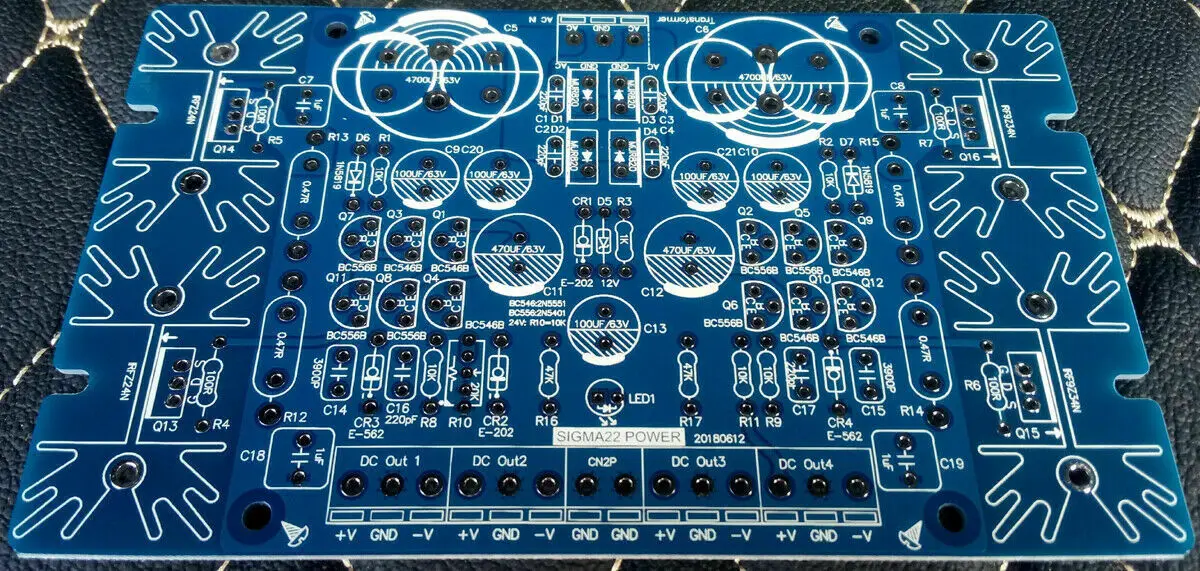

4. Размер печатной платы SIGMA22 150*90 мм, 1,6 мм, 2 унции, синий.
5. Когда R10 10K, выходное напряжение 23 ~ 24V (также выходное напряжение по умолчанию этого набора), а другое оборудовано регулировкой 50K 3296.
6. Напряжение переменного тока, поставляемое платой, не должно превышать AC35V.
7. Для других выходных напряжений существует правило большого пальца, что при нагрузке падение напряжения около 8 в-9 в должно поддерживаться через mosfet.
8. В комплект не входят изоляционные Листы (не изолированные) и теплоотвод для труб регулировки электропитания, а с винтами.
Оригинальный обзор:
Σ22 ("sigma 22")-это высокопроизводительный DIY двойной рельс, отслеживание, линейный Регулируемый источник питания (PSU). Первоначально разработан в качестве компаньона PSU для amplifier 22 усилителя, низкий уровень шума, высокая сила тока, отличное регулирование линии/нагрузки, широкая полоса пропускания, И характеристики стабильности делают его также идеальным для других DIY стерео усилителей наушников, преусилителей, усилителей мощности и других приложений, требующих двойного рельсового регулируемого блока питания.
Схема использует все дискретные компоненты (без интегральных схем) в дополнительной топологии и имеет высоковольтные MOSFETs в качестве выходных устройств «pass». Для описания конструкции цепи см. Раздел «Основные характеристики технологии».
Σ22 является результатом проекта общественного обслуживания для аудиофилового любителя. Схема является открытым исходным кодом. Он разработан, чтобы быть относительно легко построить, но это не рекомендуется в качестве первого проекта для начинающих.
Официальный веб-сайт оригинальной цепи://www.amb.org/audio/sigma22
Этот размер печатной платы 150*90 мм, толщина составляет 1,6 мм, толщина меди 2 OZ (70UM), голубая доска, процесс оловянного напыления.
По сравнению с оригиналом, были сделаны некоторые оптимизации, такие как:
1. Выход 0,4 Ом резистор совместим с вертикальным (10 мм) и горизонтальный (шаг 20 мм).
2. Четыре трубки регулировки мощности могут быть установлены вертикально или горизонтально и в нижней части шасси. Горизонтальная фиксация винта на плате имеет u-образный слот, что более удобно.
3. Основная фильтр конденсатор с алюминиевой крышкой, совместим с диаметром 30 мм, футов расстояние 10 мм и диаметром 18 мм, расстояние 7,5 мм.
4. R10 для регулировки выходного напряжения, совместим с резистором 1/4 Вт и точной настройкой 3296.
5. Свинцовые прокладки компонентов обрабатываются тепловой прокладкой, и требуется специальная обработка высокого тока для обеспечения производительности и хорошей пайки.
6.После покупки может быть предоставлена схема, соответствующая плате.
7.Регулировка выходного напряжения платы выглядит следующим образом:
Выходное напряжение R10 значение Зенер диод (D5)
± Е-байка 36В 4,99 K BZX55C12 (12V)
± 30V 6,81 K BZX55C12 (12V)
± 27V 7,87 K BZX55C12 (12V)
± 24V 10K BZX55C12 (12V)
± 15V 39,2 K BZX55C12 (12V)
± 12V не установлен BZX55C12(12V)
± 9 в не установлен BZX55C9V1 (9,1 В)
± 5V не установлен BZX55C5V1 (5,1 V) или LM336-5.0 (ADJ pin неиспользованная)
8.Связь между выходным напряжением постоянного тока и вторичным напряжением переменного тока трансформатора следующая:
Выход напряжение трансформатора вторичный
± 36VDC двойной 35В или 70VCT
± 30VDC Двойной 30V или 60VCT
± 27VDC dual, алюминиевая крышка, 25В или 50VCT
± 24VDC dual, алюминиевая крышка, 25В или 50VCT
± 18VDC двойной 20V или 40VCT
± 15VDC dual 18V или 36VCT
± 12VDC двойной 15V или 30VCT
± 10VDC двойной 15V или 30VCT
± 9VDC двойной 12V или 30VCT
± 5VDC двойной 9V или 18VCT
Меры предосторожности:
1. Установка сварочной отладки эта плата должна иметь определенный электронный контурный фундамент, в противном случае, пожалуйста, не снимайте.
2. Выходная мощность платы определяется параметрами четырех Диодов Выпрямителя и трубки регулировки источника питания. При включении цепи усилителя высокой мощности убедитесь в рассеивании тепла от выпрямителя и регуляторной трубки.
3. Транзисторы BC546 и BC556 на плате могут быть заменены на 2N5551 и 2N5401, но, пожалуйста, обратите внимание на CE pin.
4. Для других выходных напряжений существует правило большого пальца, что при нагрузке падение напряжения около 8 в-9 в должно поддерживаться через mosfet.
Посылка включает в себя:
1 комплект электропитания (не включает 2 основных фильтра электролитических конденсаторов)
|
Смотрите так же другие товары:
