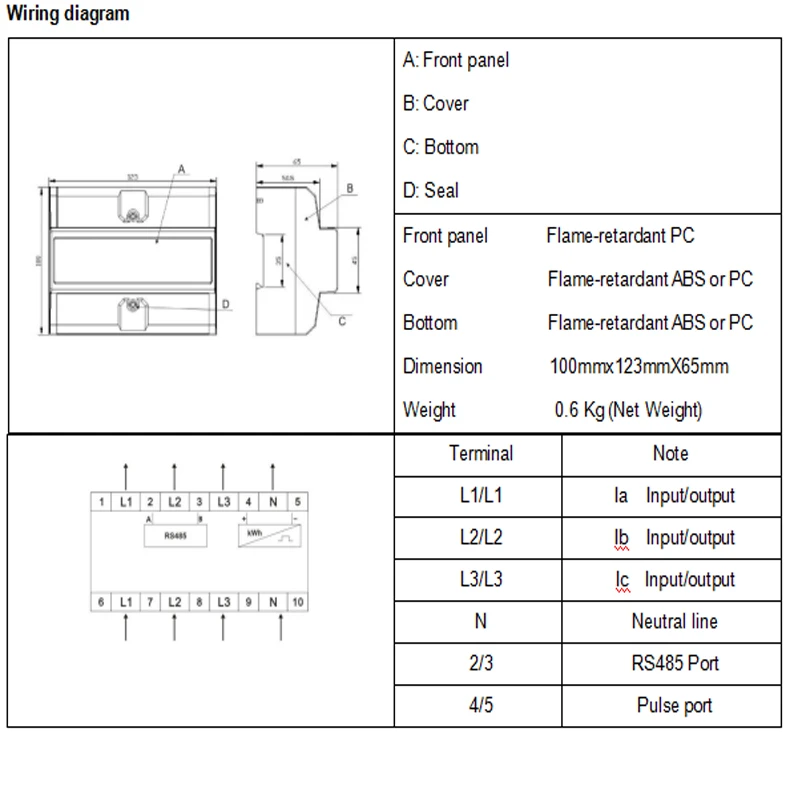

Опции: 125SD означает DTM125SD Опции: 125SR означает DTM125SR Два вида напряжения: 3-220-380в означает 3*220 В/380 В 3-230-400в означает 3*230 В/400 В Корпус, h монтажный чертеж

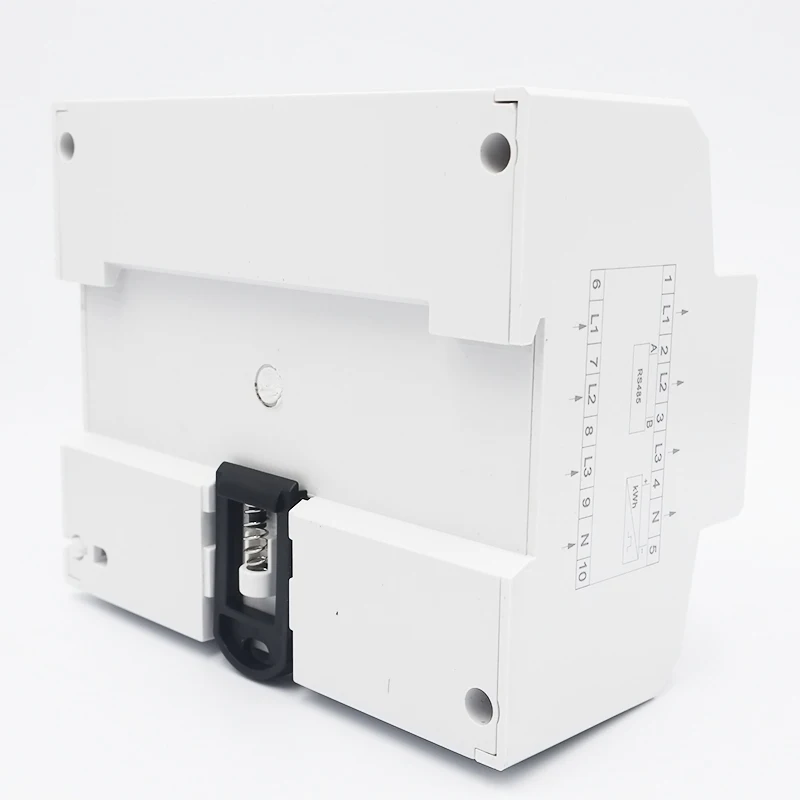

DTM125SD DTM125SR

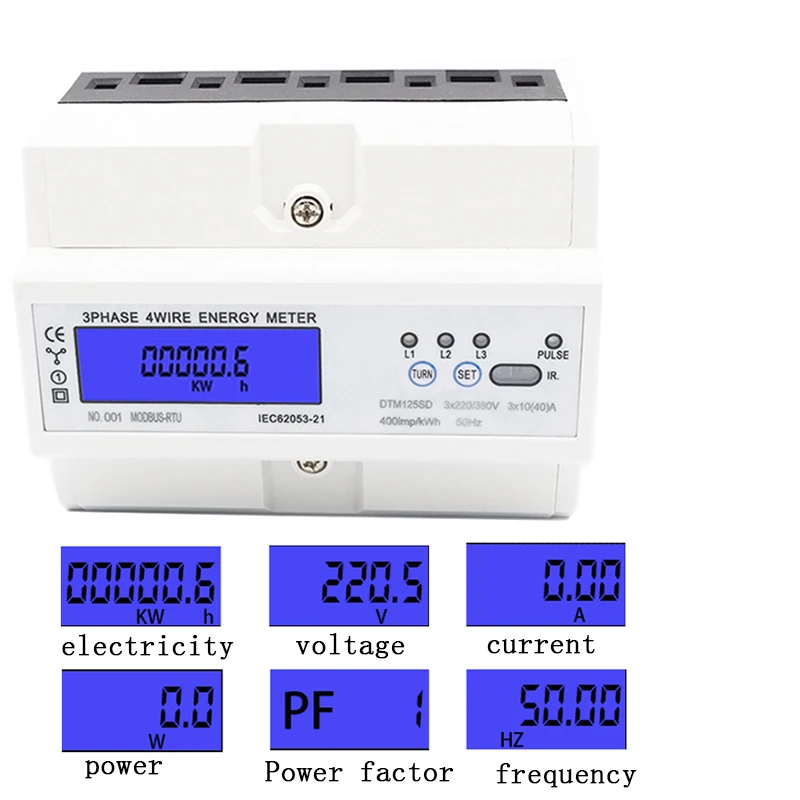

Ток: 5-30A 10-40A, 15-60A, 20-80A, 30-100A Напряжение: 3*220 В/380 В, 3*230 В/400 В Частота: 50 Гц/60 Гц Дисплей: ЖК-дисплей + Подсветка DTM125SD дисплей и чтение: электричество, ток, напряжение, частота, коэффициент мощности. DTM125SR стандартная конфигурация 5 + 1 Подсветка ЖК-дисплей (99999.1kWh). Три протокола связи: modbus-rtu, DL/t645-1997, DL/t645-2007 Дистанционный измеритель: RS485 Нажмите кнопку (поворот) для переключения: электричество, ток, напряжение, частота, коэффициент мощности (Набор) ключ: Установочный адрес 1-247, Скорость передачи данных 1200/2400/4800/9600, по умолчанию, Проверьте Бит нечетный/ровный/нет

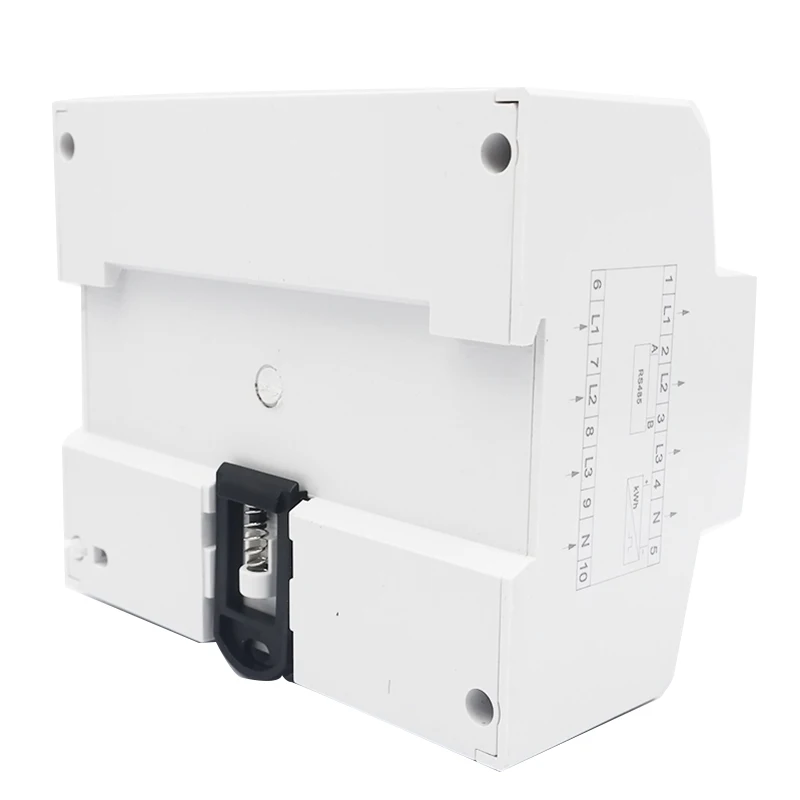

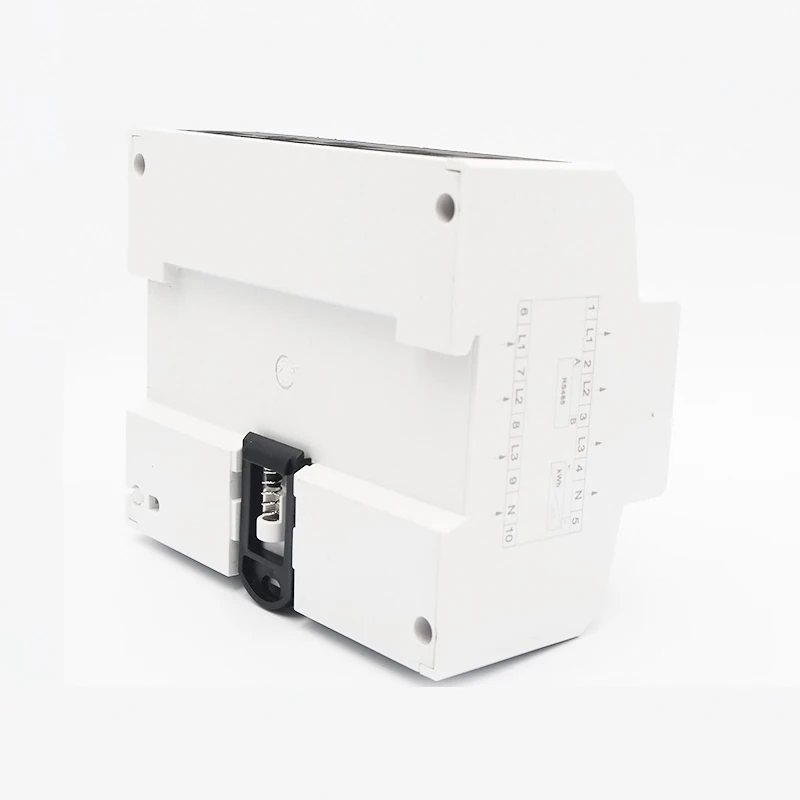

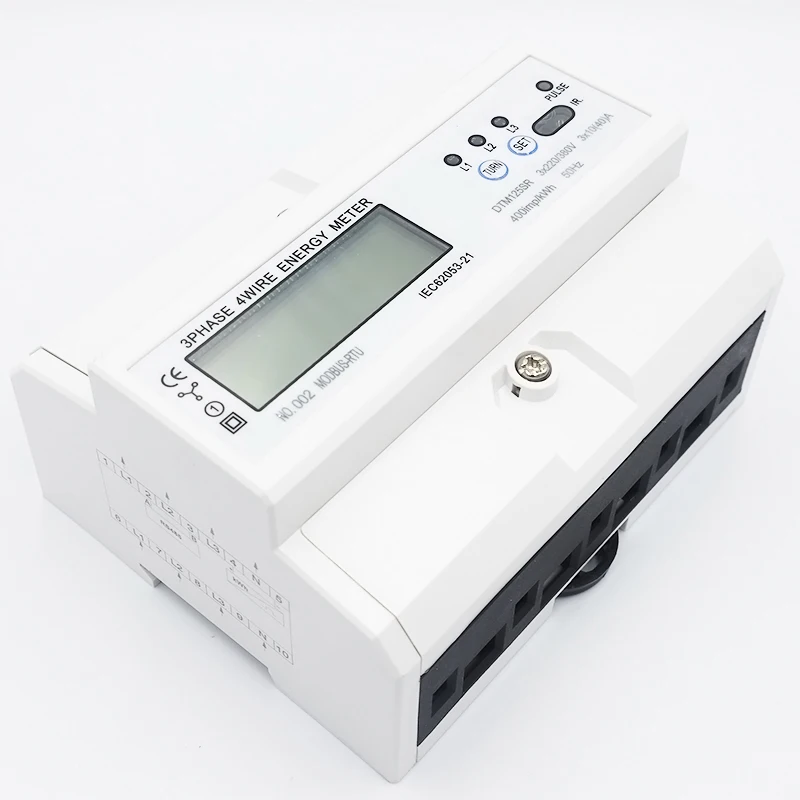

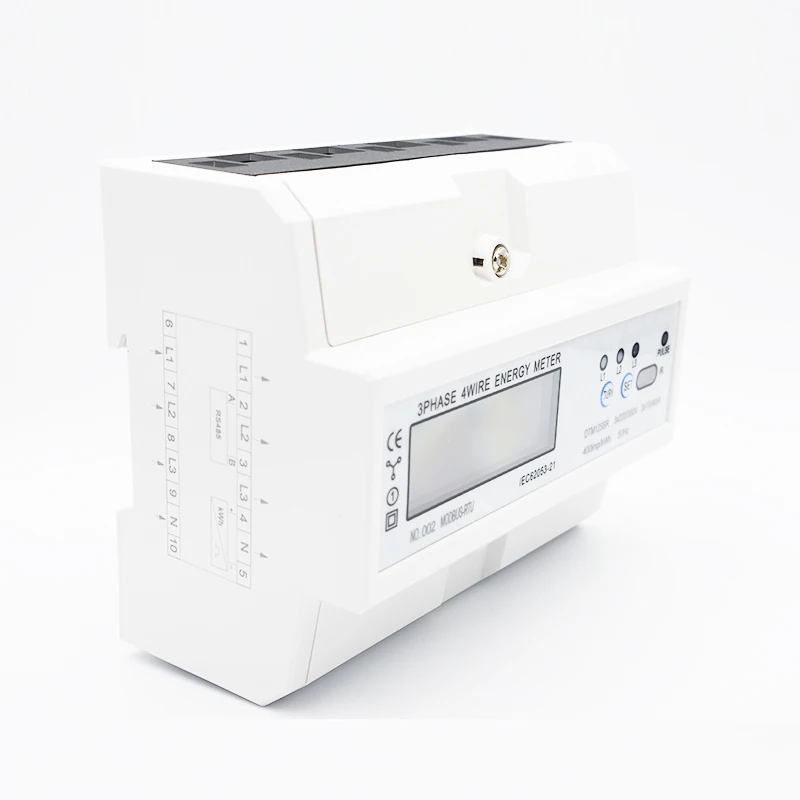

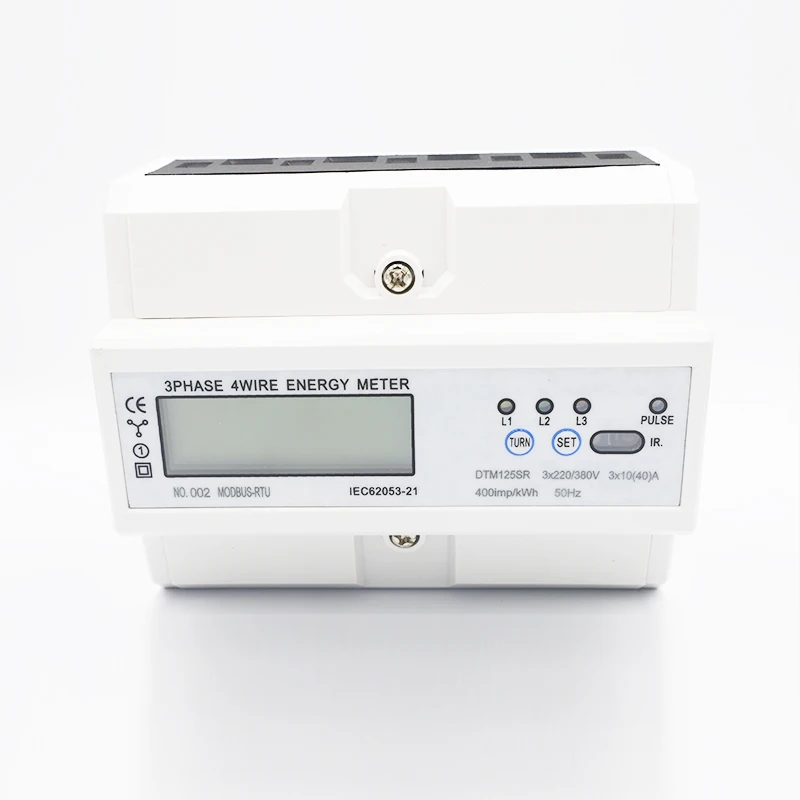

Модель продукта: DTM125SD DTM125SR

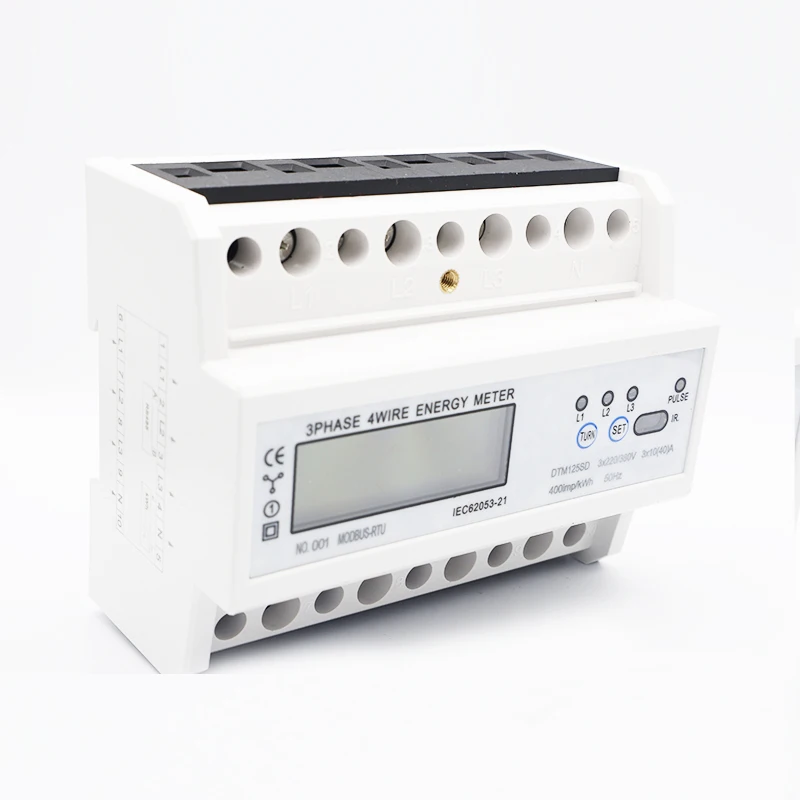

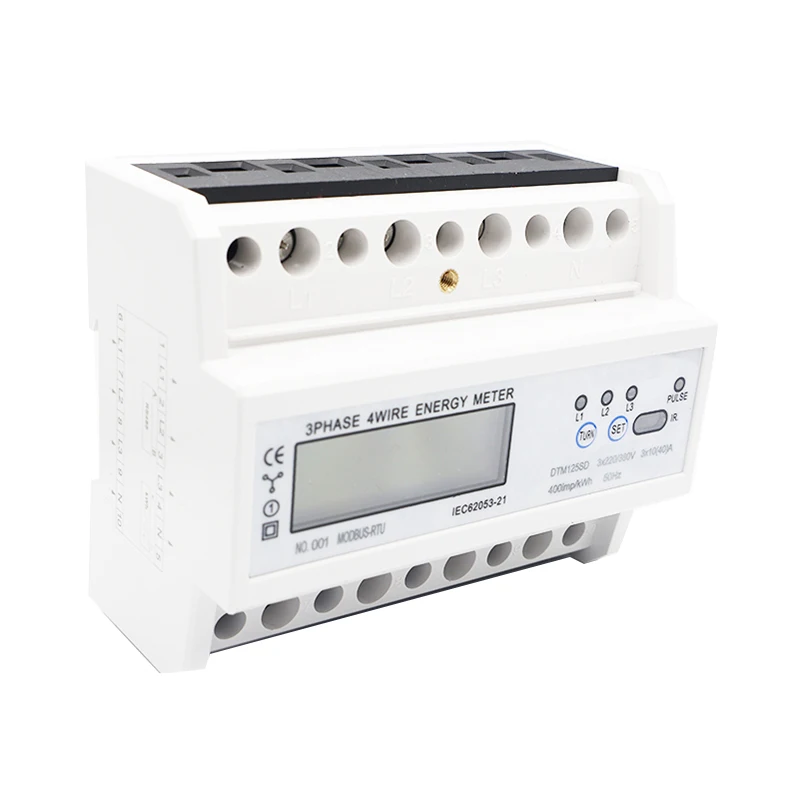

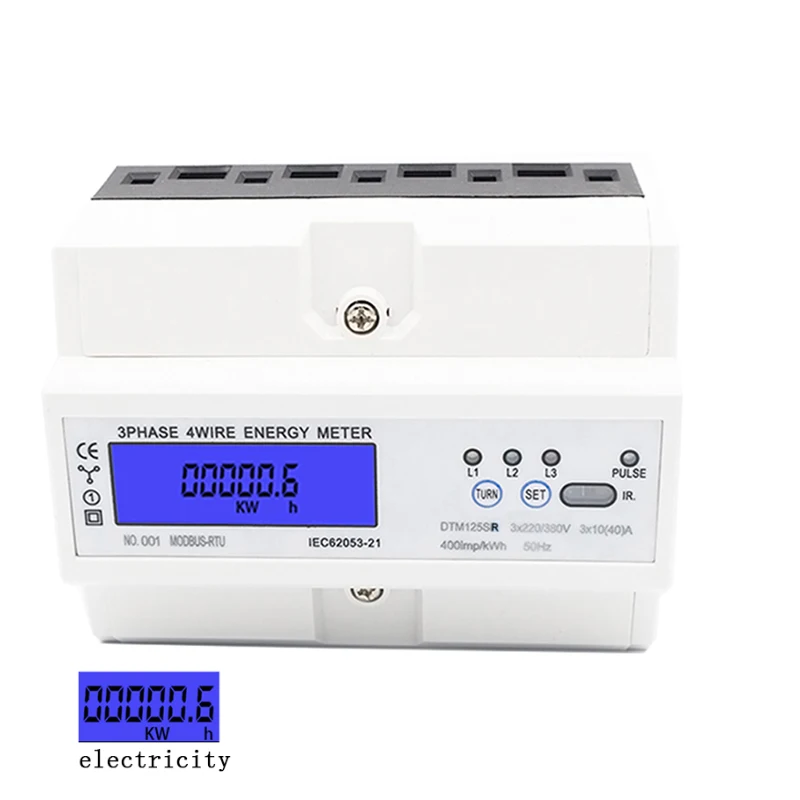

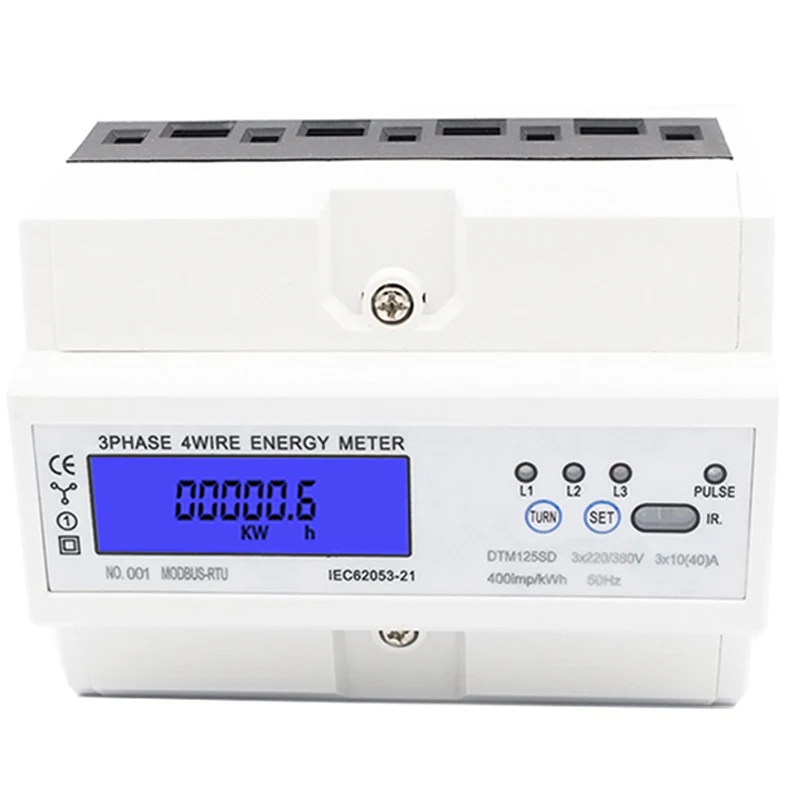

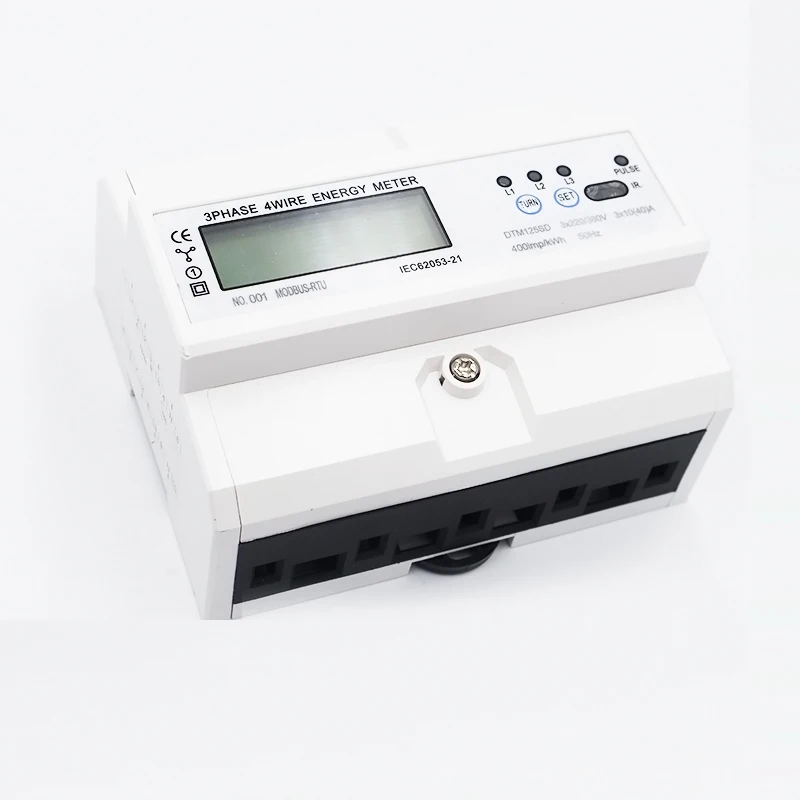

DTM125SD DTM125SR является din-рейкой трехфазный четырехпроводный активный электронный счетчик энергии. Он использует много передовых технологий исследований и разработок, таких как микроэлектронные технологии, специализированные крупномасштабные ИС (интегральная схема), цифровые образцы и технологии обработки. Технические характеристики полностью соответствуют международным стандартам IEC 62053-21 для СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ класса 1. Он может непосредственно и точно измерить нагрузку активного потребления энергии в сети переменного тока номинальной частоты 50 Гц или 60 Гц. Он обладает отличной долгосрочной надежностью, небольшим объемом, легким весом, идеальным внешним видом, простой установкой и т. д. Этот счетчик уже получил патентный сертификат от китайского государственного управления интеллектуальной собственности в настоящее время. Патентный Сертификат № 2012 3 0473770.X, любой другой патентный сертификат страны в оценке.

Функции и особенности

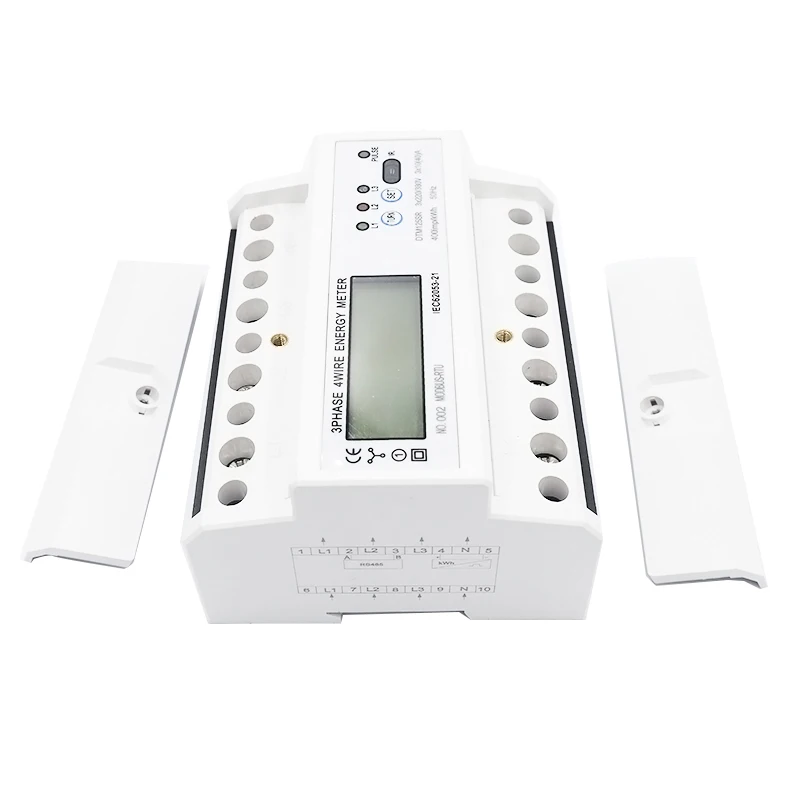

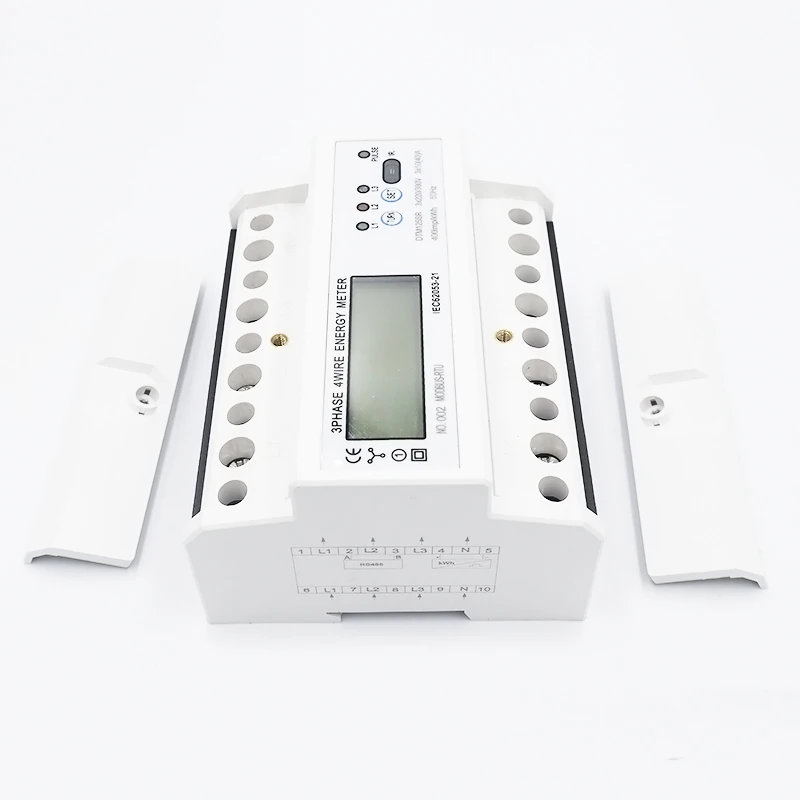

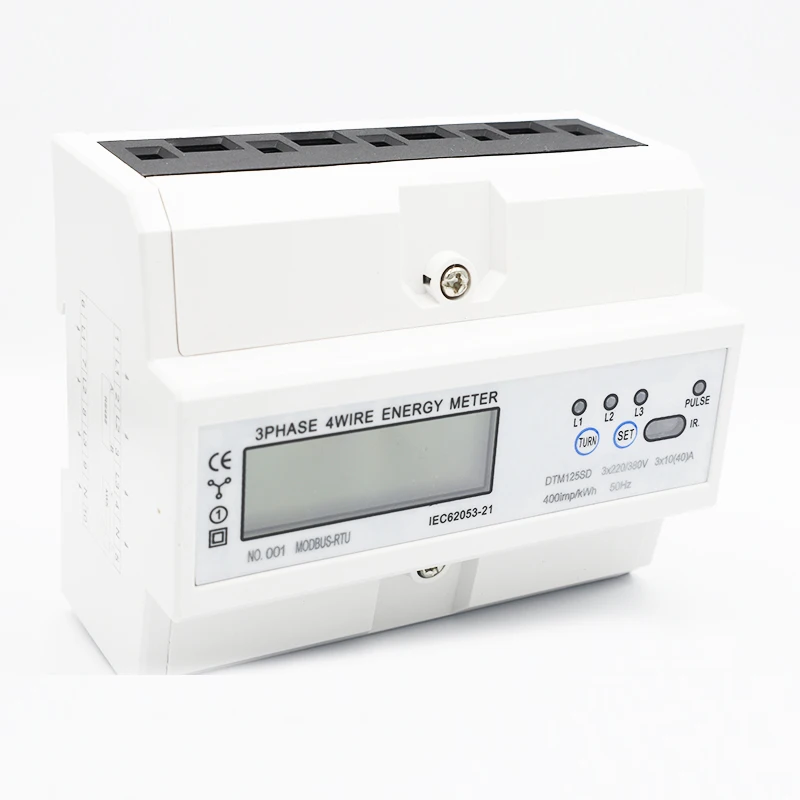

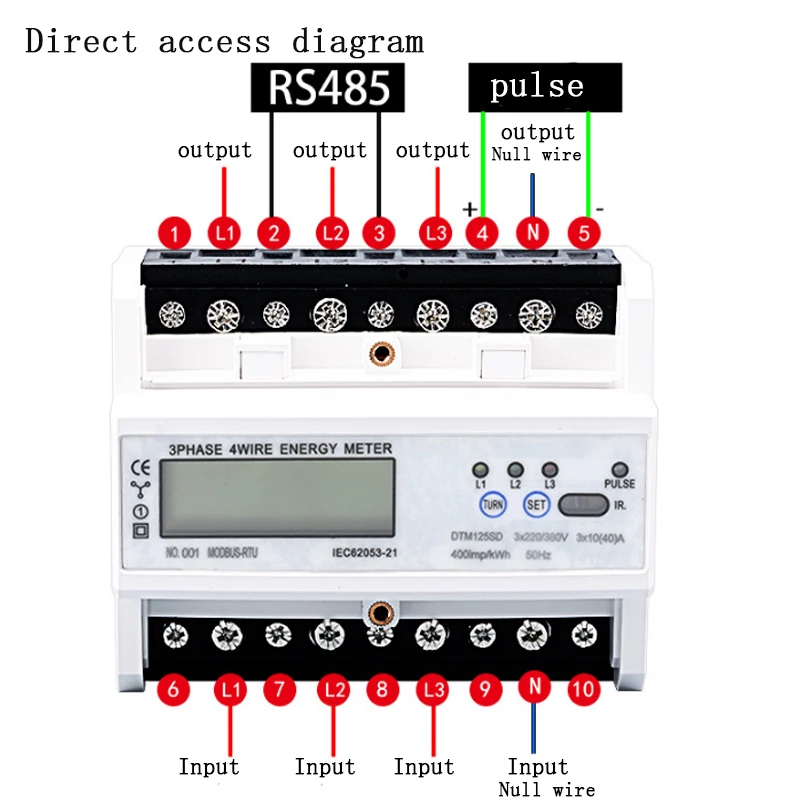

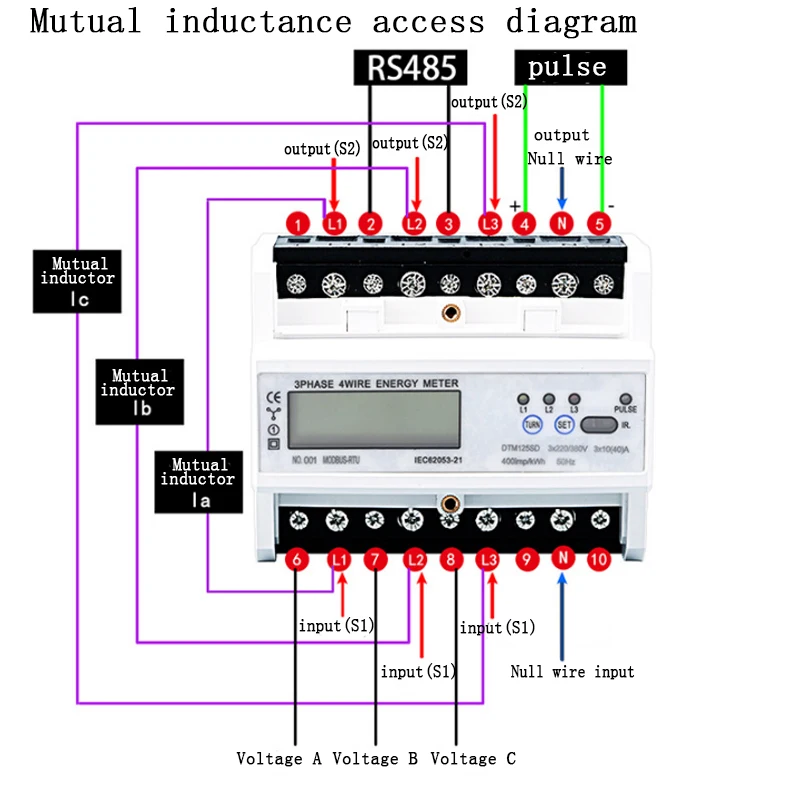

√ Доступно в соответствии со стандартом DIN 35 мм и соответствует стандартам DIN EN 50022. √Ширина шести полюсов (модуль 12,5 мм), соответствует стандартам DIN43880. √ Стандартная конфигурация 5 + 1 ЖК-дисплей с подсветкой (99999.1kWh). √ RS485 (протокол связи MODBUS-RTU) функция дистанционного считывания. √ DTM125SD дисплей и чтение: электричество, ток, напряжение, частота, коэффициент мощности. √ Стандартная конфигурация импульсный выход пассивный (полярность), может выбрать дальний импульсный выход пассивный (неполярность). и свяжитесь со всеми видами AMR системы удобно, в соответствии со стандартом IEC 62053-31 и DIN 43864. √ Двухцветные светодиодные инструкции, состояние электропитания (зеленый) и сигнал энергетического импульса (красный). √ Автоматическое определение направления потока тока нагрузки. И инструкции на светодиодах (когда дисплей помогает 1 на ЖК-дисплее, это означает обратный поток тока нагрузки). √ Измерение направления переменного тока активное потребление энергии. Это ничто с направлением потока тока нагрузки. Соответствует стандарту IEC 62053-21. √ Прямое соединение типа S. √ Крышка удлинительных клемм для защиты от использования в целях безопасности.

Технические параметры DTM125SD

DTM125SD

Технические параметры DTM125SD

Многофункциональный дисплей Три протокола связи: modbus-rtu, DL/t645-1997, DL/t645-2007 Автоматический циклический дисплей Нажмите кнопку (поворот) для переключения: электричество, ток, напряжение, частота, коэффициент мощности (Набор) ключ: Установочный адрес 1-247, Скорость передачи данных 1200/2400/4800/9600, по умолчанию, Проверьте Бит нечетный/ровный/нет RS485 (протокол связи MODBUS-RTU) функция дистанционного считывания

Технические параметры DTM125SR

DTM125SR

Приложение для чтения счетчика связи RS485 (протокол связи) и зарегистрированный адрес.

Счетчик энергии через его интерфейс RS485 для достижения большой копии таблицы, такой как данные электроэнергии. И через его инфракрасный интерфейс связи с портативным компьютером для достижения крупным планом копирования таблицы данных энергии. Формат кодирования, паритет (даже паритет) и передача данных (восемь бит данных, стоп-бит) в соответствии со стандартами MODBUS-RTU. Скорость передачи данных по умолчанию 1200bps, 2400bps, 4800bps, 9600bps.

MODBUS-RTU Описание протокола связи:

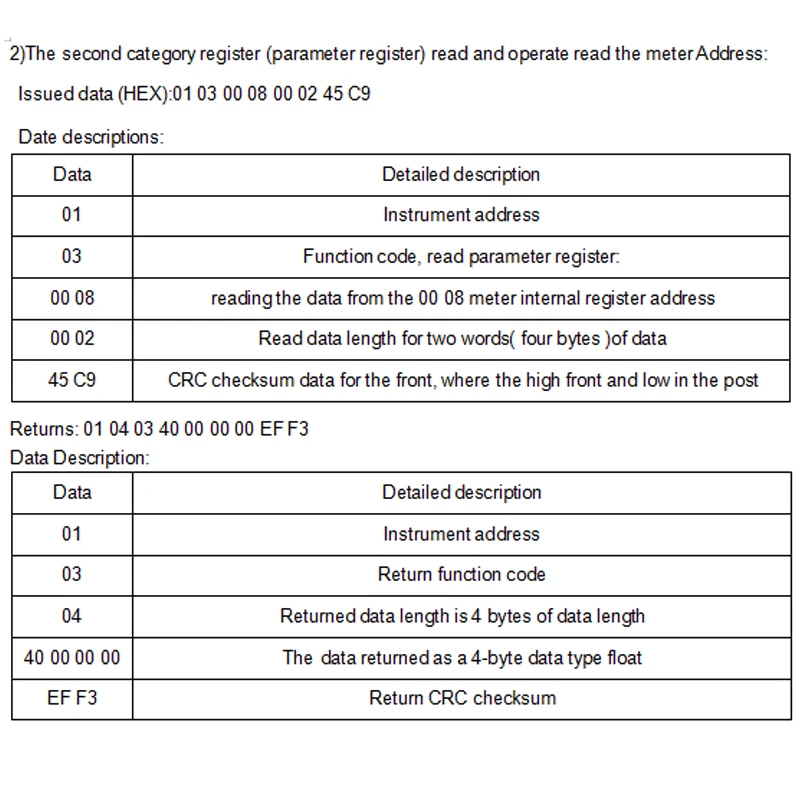

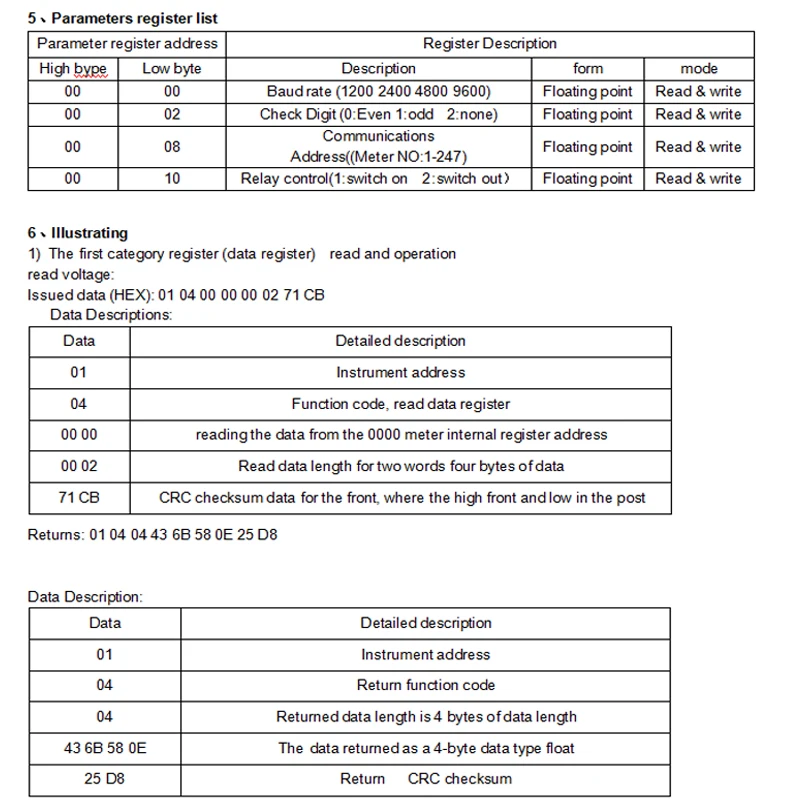

1. Формат данных: Адрес + функциональный код + данные + контрольный код CRC 2. Тип регистра Этот счетчик использует два типа регистров, индивидуально адресованных Первый-это регистр данных, только для чтения, с помощью командного кода 0x04 для чтения. Вторая категория-это регистр параметров, читаемый и записываемый, с помощью командного кода 0x03 чтение, запись параметров с помощью 0x10

Формат данных Поплавковый тип данных: считывание внутренних данных в пределах метра в соответствии с IEEE-754 стандартным номером с плавающей точкой, формат данных 32-битный 4-байтовый одноточный формат данных с плавающей точкой.

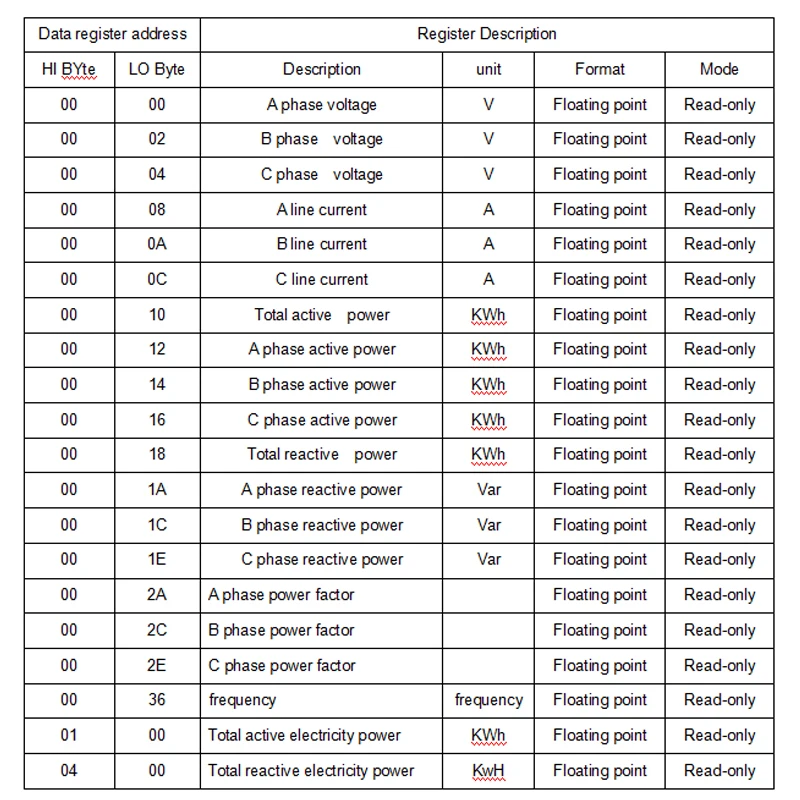

Список регистров данных

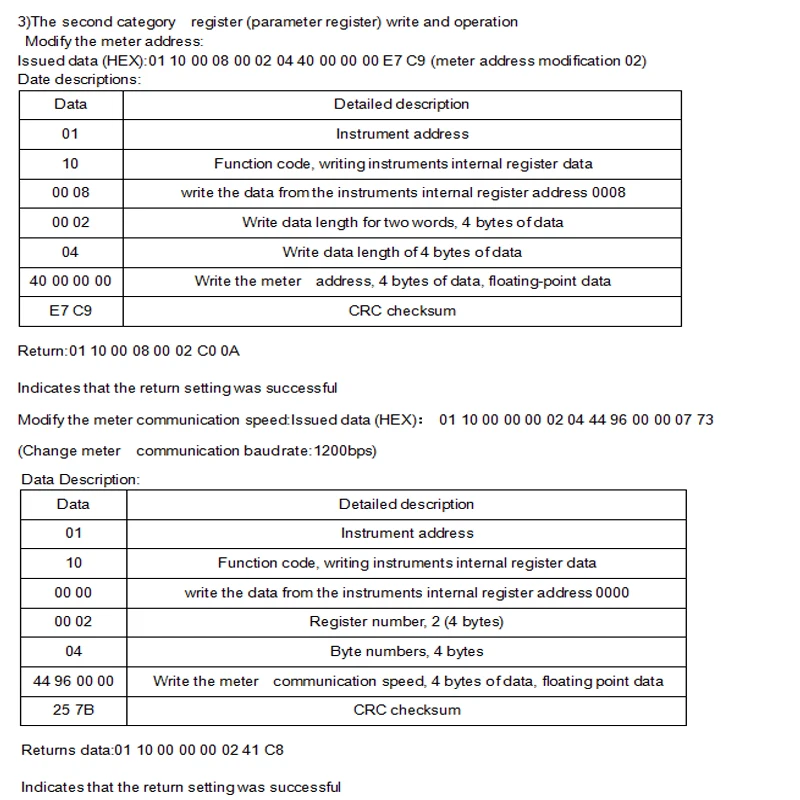

Как установить параметры

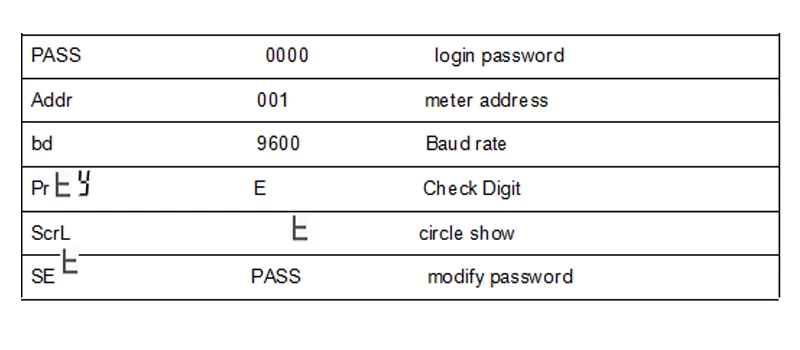

1. нажмите кнопку set, введите пароль на интерфейсе экрана, пароль 4 цифры, вы можете использовать короткое нажатие (поворот), чтобы мигать немного плюс операция, с коротким нажатием (набор) для переключения мигающих бит. После входа нажмите кнопку «set», чтобы войти в режим параметров настройки. 2. После входа в режим настройки, используйте короткое нажатие кнопки поворота, чтобы переключить элемент настройки. Когда вам нужно установить элемент, нажмите клавишу set, чтобы ввести этот параметр. Этот параметр будет мигать. Операция аналогична Шагу 1. 3. При настройке вы можете нажать кнопку set (set), чтобы установить, установите правильный будет отображаться хорошо, установите неудачный дисплей Err. 4. При настройке состояния нажмите клавишу «turn», чтобы указать выход или отмену, и меню вернется в предыдущее меню. 5. Введите ключ настройки для отображения описания
