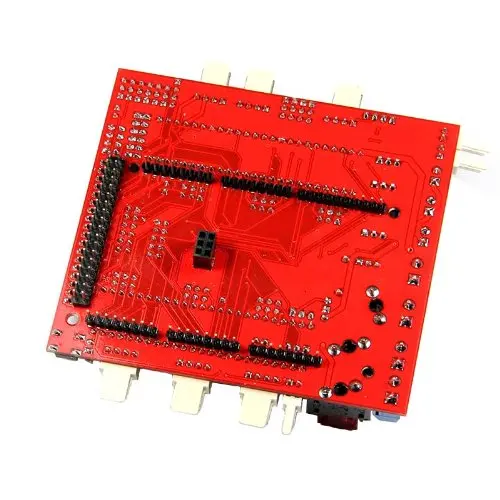

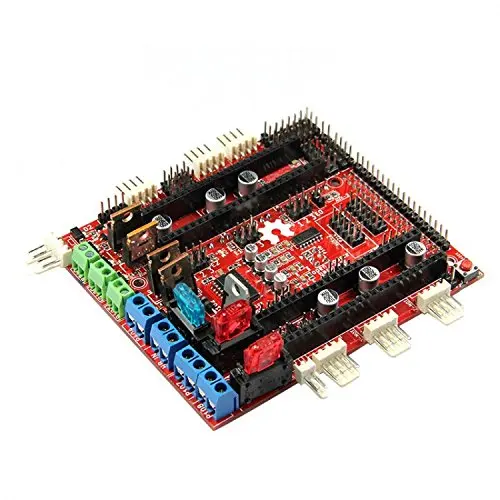

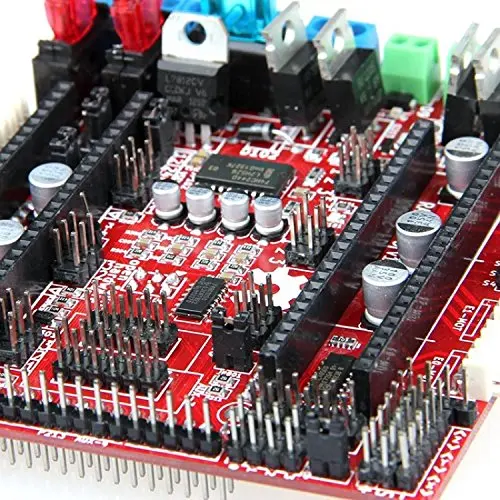

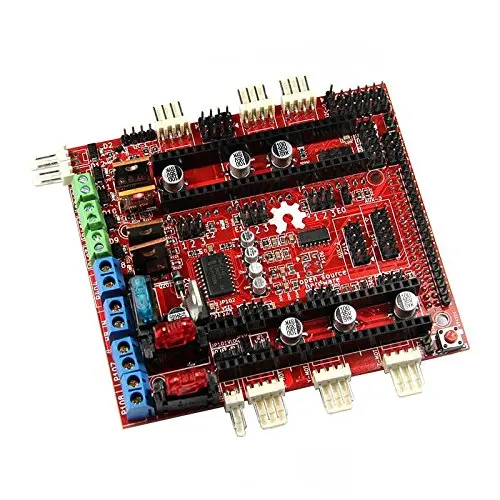

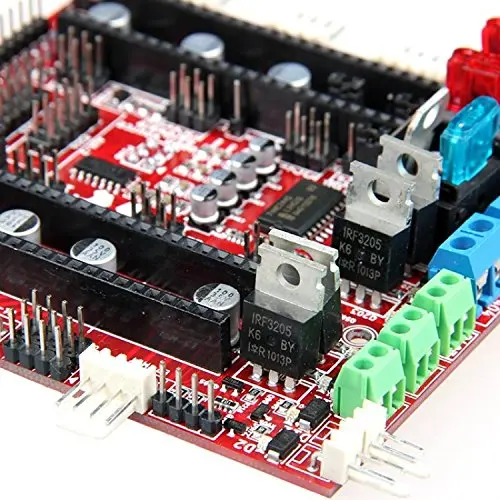

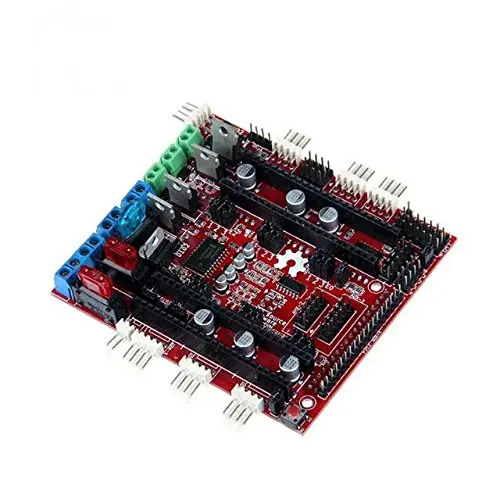

RAMPS FD Щит 3D принтер reprap плата управления 32 бит CortexM3 ARM Ramps1.4 улучшенная

RAMPS FD Щит 3D принтер reprap плата управления 32 бит CortexM3 ARM Ramps1.4 улучшенная

Особенности:
1. Среда компилятора: Arduino IDE
2. Прошивка: repetier-Firmware_ramps-fdV1A
3. Ramps_FD поддерживается платформой расширения Arduino DUE (ядро ARM3, рабочее напряжение 3,3 В). Его потребление энергии является относительно низким, способность обработки сильна, чем большинство плат на рынке
4. особенности: логическая часть вентилятора, двигателя, горячей кровати, 3 части блока питания независимы, может поддерживать 12 В или 24 В питания, который может защитить IC и Arduino из-за материнской платы
С функцией защиты от перегрузки по току; предохранитель горячего питания Максимальный рабочий ток 15А, логическая схема и блок питания двигателя предохранитель Максимальный рабочий ток 10А
Поддержка 6 двигателей, полностью совместим с A4988 и DRV8825
Поддержка источника питания 12 В; чип, включающий пин-код, может управляться перемычкой аппаратного и программного обеспечения, более безопасный
5. Этот продукт содержит панель управления Ramps-fd

Описание:
Когда вы являетесь контроллером вашего 3D принтера, вы можете обнаружить, что RAMPS1.4 не совместим с ним. как вы знаете, Ar duino-это плата микроконтроллера, основанная на Cortex-M3 ARM Atmel SAM3X8E, Важное значение имеет чип Atmel SAM3X8E, используемый на Due, работает на 3,3 В, хуже применение 5 в к входам из-за вероятно повредит чип. таким образом, мы создаем новый вариант RAMPS, который совместим с заменой Ramps1.4. Почему я должен использовать Ramps-FD вместо Ramps1.4Campare Ramps-FD с Ramps1.4, улучшения Ramps-FD ниже * RAMPS-FD имеет другую аппаратную защиту, Через перемычку управления двигателем привода IC * RAMPS-FD гораздо больше, чем Ramps1.4 2-полосная ШИМ * RAMPS-FD имеет большую мощность вождения, чем Ramps1.4 * RAMPS-FD мощность имеет два варианта: 12 В и 24 В почему я должен выбрать RAMPS-FD вместо Ar duino Mega * CPU работает на 3,3 В * Высокотоковые Ио-штифты способны на источник 15 мА, 9 мА мойка * низко-токовые Ио-штифты способны на источник 3 мА, 6 мА Раковина * CPU пакет имеет абсолютный максимум 130 мА * из-за 1 выделенный SPI порт и 4 многоцелевые USART/SPI порты. Порт SPI направляется только к 6-контактному заголовку, используемому для ICSP на Mega, но это не используется для ICSP из-за * из-за отсутствия EEPROM * из-за более низкой мощности, вычисление быстрее и быстрее, sram больше mega2560

Комплектация:

1 × RAMPS-FD щит для Arduino DUE
