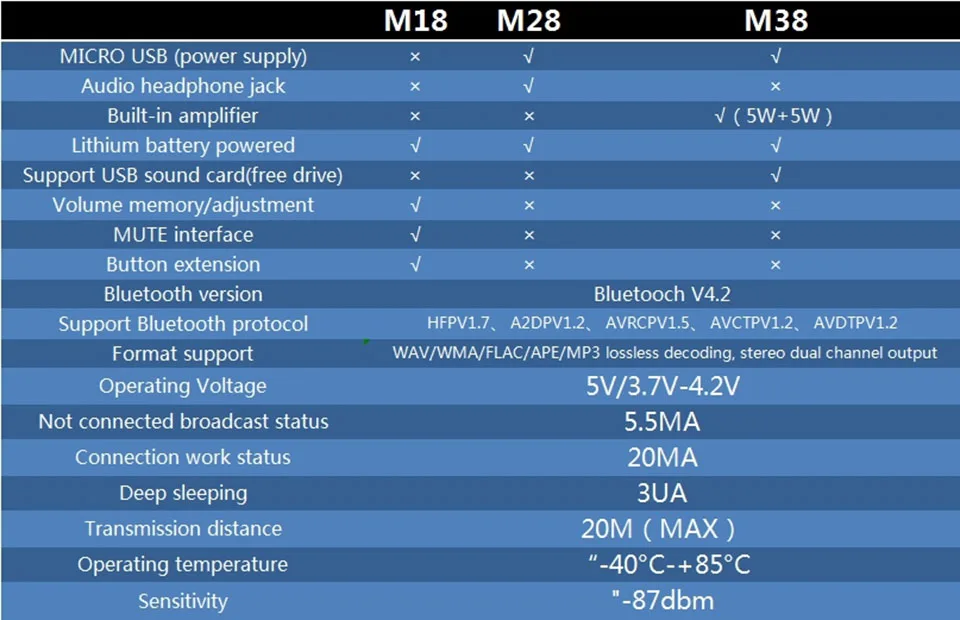

Описание функции:

1. Bluetooth V4.2 версия bluetooth Автоматическая технология, Поддержка WAV/WMA/FLAC/APE/MP3 неразрушающее декодирование, стерео пары звукового канала выхода.
2. После включения модуля, мобильный поиск по имени bluetooth MH-M18/MH-M28/MH-M38, после подключения к bluetooth может воспроизводить музыку;
3. Синий модуль:

Когда bluetooth не подключен, индикатор мигает;

При подключении к bluetooth свет обычно горит;

Bluetooth во время воспроизведения, медленная вспышка.

Введите следующую версию для каждой версии:

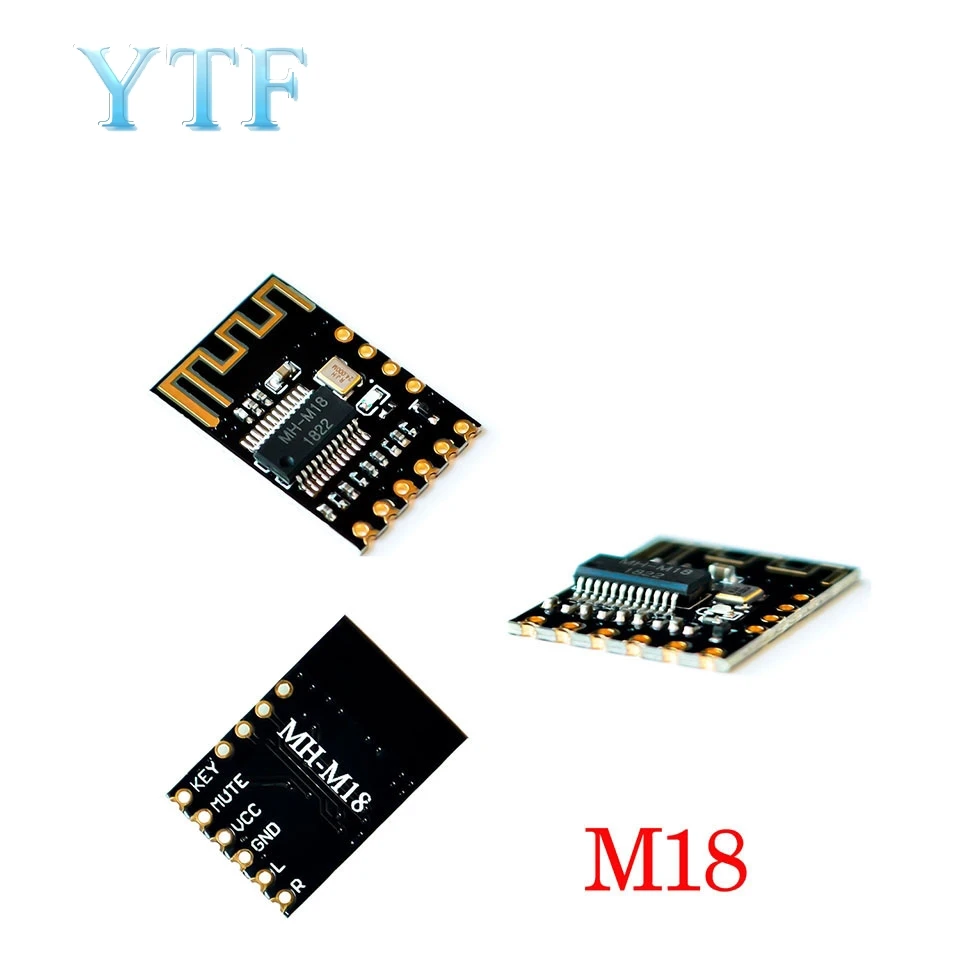

MH-M18:

Технология половина отверстия на интерфейсе модуля, клиенты могут непосредственно патч или сварки на доске.

. Выключение звука: используется для управления усилительной платой, отключение звука при отключении звука 3,3 В, выход низкого уровня при воспроизведении.

Кнопочное управление: Эта функция требует дополнительного сопротивления подключения и кнопки могут быть реализованы.

Функция сохранения громкости: по умолчанию выход 100% громкости. благодаря кнопке регулятор громкости уменьшается, и если контрольный объем меньше 15%, после того, как он вернулся к выходу электроэнергии, объем составляет 15%; если контрольный объем составляет более 15%, задняя часть после включения громкости оригинала.

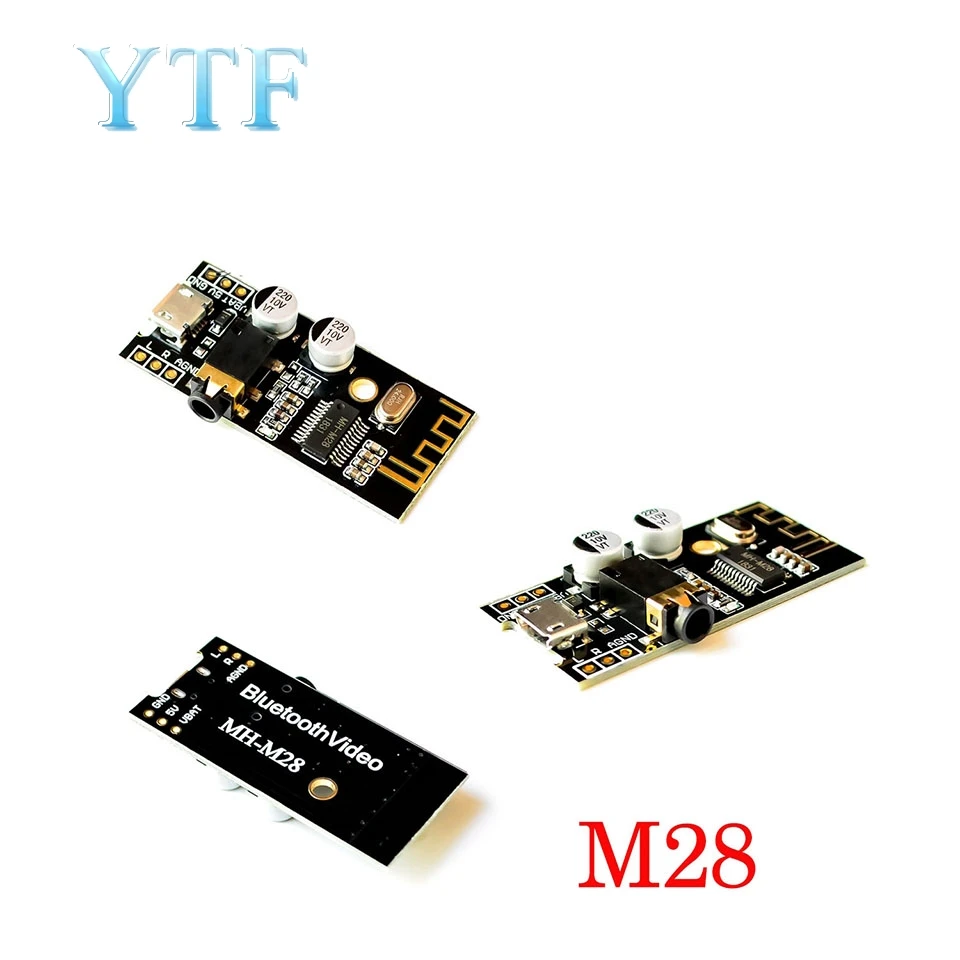

MH-M28:

1. источник питания: может напрямую использовать MICRO USB android line 5 V источник питания, также может быть подключен к источнику питания 5 V или другой литиевой батарее 3,7 V. обратите внимание на интерфейс питания 5 В и 3,7 В, электрическое Давление 5 в на 5 В и gnd, 3,7 V литиевая батарея на VBAT & gnd.

2. Аудиовыход: наушники могут быть непосредственно подключены к аудиоинтерфейсу 3,5 мм, также используется для подключения платы усилителя мощности аудио (интерфейс L/R/AGNDМожет быть прямое соединение).

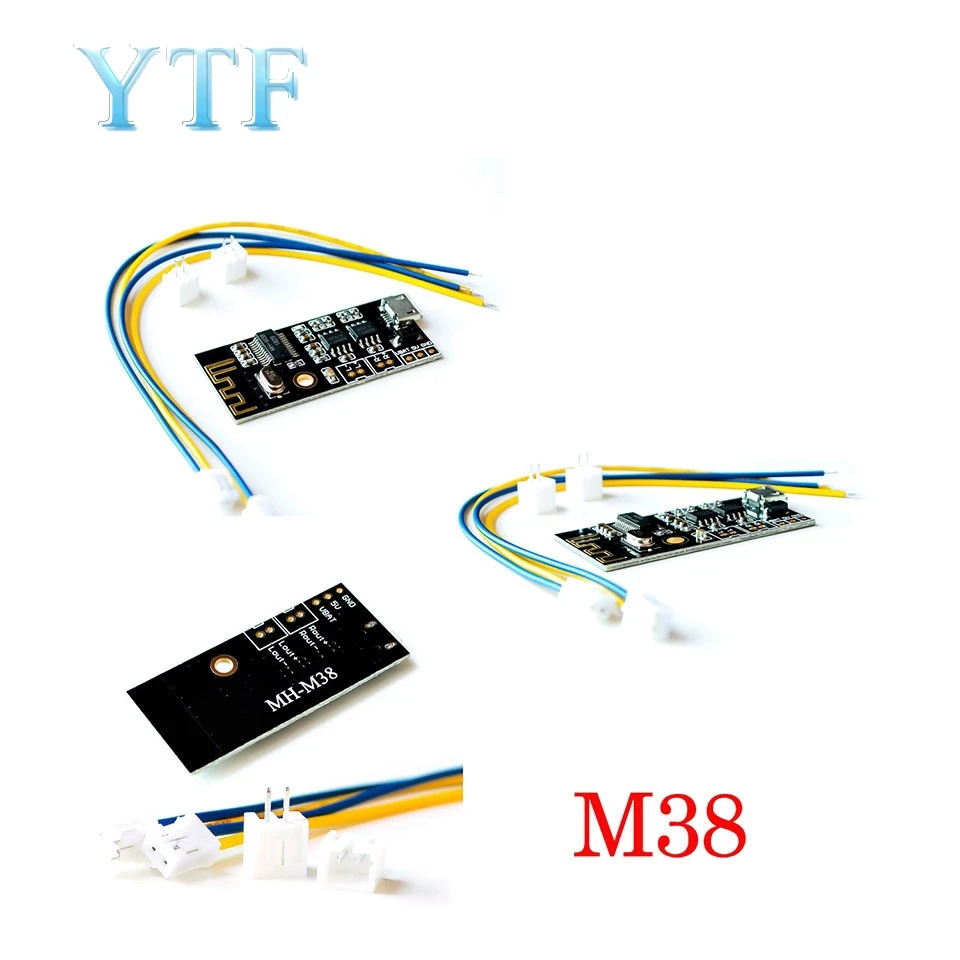

MH-M38:

1. источник питания: может напрямую использовать MICRO USB android line 5 V источник питания, также может быть подключен к источнику питания 5 V или другой литиевой батарее 3,7 V. обратите внимание на интерфейс питания 5 В и 3,7 В, от 5 В до 5 В и gnd, 3,7 V литиевая батарея на VBAT & gnd.

Максимальный рабочий ток 5 в 2 А, рекомендуется использовать 5 в 2 а Регулируемый источник питания, качество звука лучше.

2. Поддерживает звуковую карту USB, без драйвера, подключи и играй). С usb-кабелем, подключаемым модулем и компьютером, компьютер может воспроизводить музыку через выходной модуль усилителя мощности

Около 3. Аудиовыход: выходной канал стерео аудио сигналов, может быть соответственно двумя 2-8-, 3-5 Вт динамиками, нажмите депозит с 4 o 5 w динамиками.

4. ЭтоПроизводствоПродукт отправил двойной усилитель мощности 5 Вт,Не нужно снова брать другие используемые усилители! два выхода усилителя мощности не могут быть параллельны или взять катод вместе, в противном случае повредить чип усилителя мощности.

• Вопросы, требующие внимания

1. Чрезвычайно уязвимы для высокочастотных помех сигнала: bluetooth Антенна или сильные электромагнитные помехи, попробуйте разместить далеко от передающих беспроводных устройств, таких как место. и доска не может близко к металлическим предметам, удерживайте определенное расстояние.
2. Если панель усилителя с током, причина помех провода заземления, рекомендуем не использовать выходной провод модуля bluetooth,Требуемая сварочная линия, особенно заземляющий провод для сварки, и линия не может быть слишком длинной, чем короче, тем лучше, насколько это возможно, некоторые шероховатые. звуковой усилитель мощности на пластине проблема с местоположением, необходимо забрать аудио усилитель мощности на входе, земля может попробовать в другом положении сварки, Достиг самого низкого тока звука.Предположили, что bluetooth и усилитель мощности разделяют источник питания, изоляцию к bluetooth и усилителям.
3. Потому что этот продукт является голой конструкцией платы, старайтесь не использовать руку, чтобы прикоснуться к плате на компонентах, может легко привести к статическому поврежденному чипу, приведенному к ожогу.

 Предупреждение: Этот продукт предназначен для зарядки в режиме ограничения тока, без управления зарядкой! для вашей жизни и безопасности собственности, пожалуйста, не забудьте использовать обычное производство с литиевой батареей, если потеря вызвана неправильным использованием, компания не берет на себя никакой ответственности!

Другое: для использования MH-M18, когда необходимо обратить внимание на следующие два момента:

Источник питания: по умолчанию используется источник питания 5 В. если требуется использовать литиевую батарею 3,7 В, необходимо заменить диод на 0603 0 сопротивления или непосредственно на склеивание на обоих концах короткого замыкания.

Аудио-модуль Bluetooth очень высок к требованию к источнику питания, что повлияет на качество звука, советуем подключиться к фильтрующей цепи LC, особенно к источнику питания переключателя (например, зарядное устройство для мобильного телефона, и т. Д.).

. Mute MUTE port: Этот модуль отключен, когда порт выводит высокий уровень 3,3 В, выходной низкий уровень 0 В при воспроизведении. плата усилителя мощности mute high level эффективна для прямого доступа. если усилитель мощности тихий низкий уровень управления, необходимо добавить обратную цепь.
