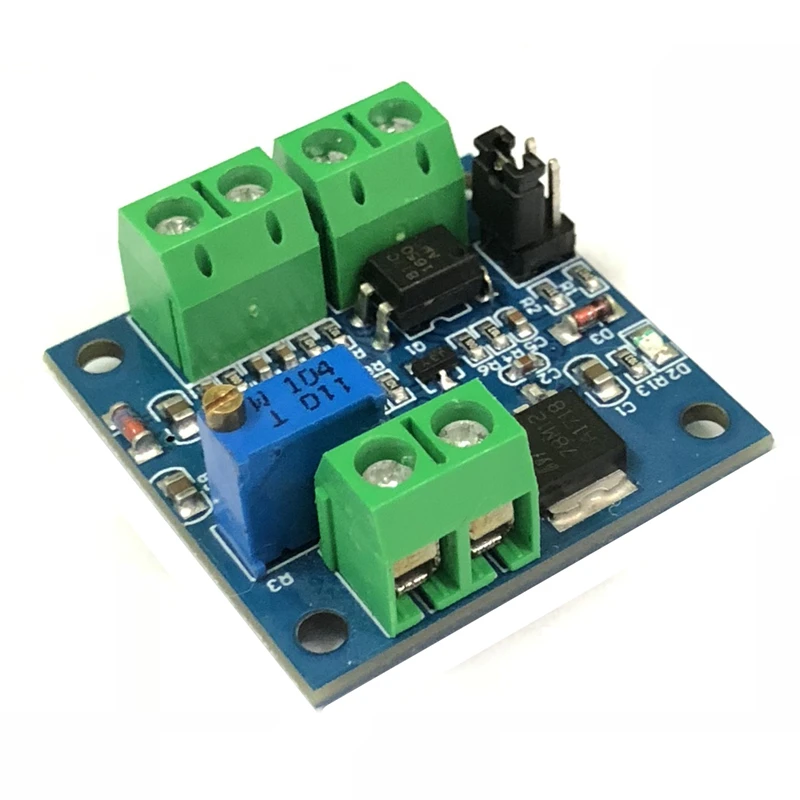

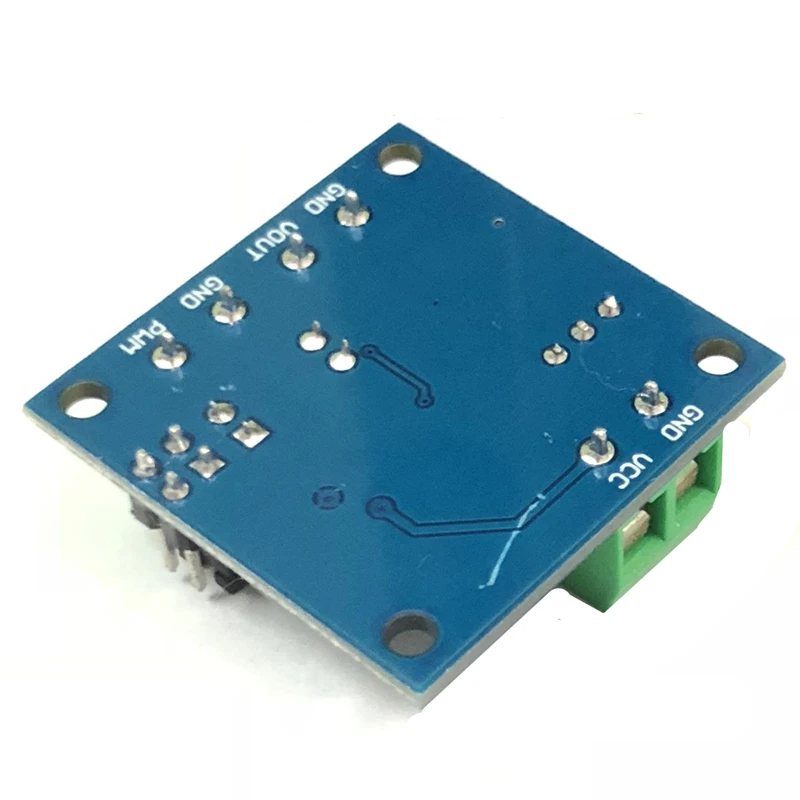

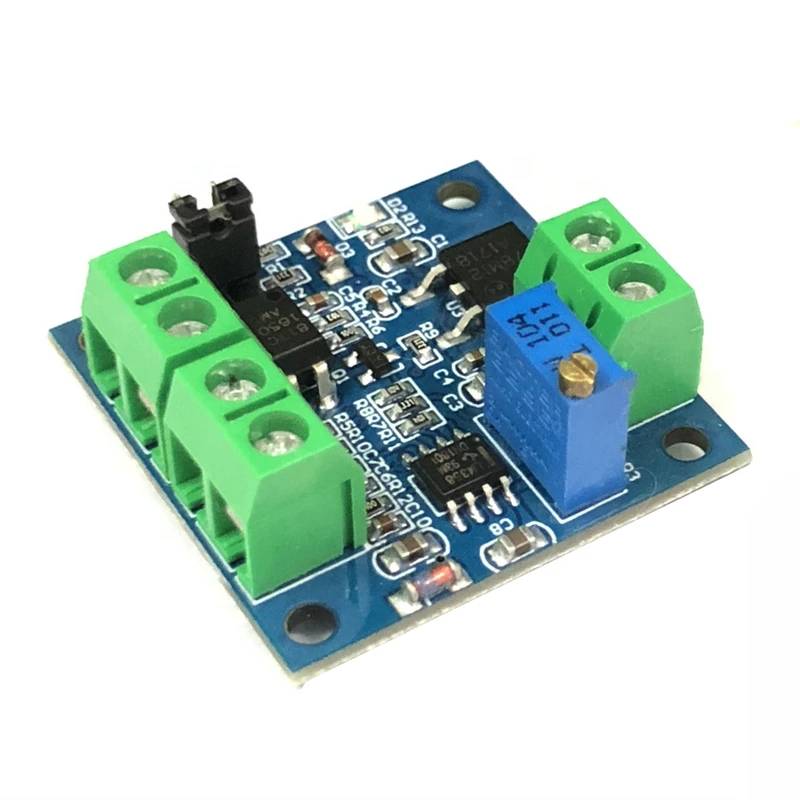

Модуль PWM напряжения рулевого управления PWM преобразует LC-LM358-PWM2V цифровой сигнал в аналоговый сигнал 0-10 В. Он используется для PLC или других промышленных переключателей интерфейса управления для регулировки выходного напряжения путем регулировки рабочего цикла ШИМ. Модуль небольшой по размеру и прост в использовании в разных местах Описание Используя встроенную технологию с одним чипом, Простота в эксплуатации, может использоваться для регулировки потенциометра, Диапазон входного уровня PWM сигнала выбирается по короткому замыканию. Технические параметры 1 модуль Рабочее напряжение: 12-30 В постоянного тока (потребляемая мощность: более 100 мА) 2. Диапазон приема сигнала PWM: 1 кГц-3 кГц 3. Диапазон входного уровня сигнала PWM, Пиковое значение составляет 4,5-10 в, а перемычка вставляется в 5 В. Сигналы уровня класса в основном используются для традиционных промышленных карт управления (таких как платы MACH3), интерфейсы чашки 5 В Пиковое значение 12-24 В, перемычка вставляется в 24 В. Сигналы уровня класса в основном предназначены для традиционных интерфейсов PLC. 4 Диапазон преобразования: 0%-100% преобразование ШИМ В напряжение 0-10 в 5 Допуск: 5% Описание размера OVCC: рабочий источник питания 12В-30В OGND: рабочий источник питания. OPWM: Введите положительный конец сигнала PWM. Отрицательный OGND: входной сигнал OVOUT: выходное напряжение 0-10 в OGND: выходное напряжение Инструкции: Включение питания, без входного сигнала, выход 0 В, выход имеет вход. Во-первых, лучше всего сделать калибровку отладки: найти 50% сигнал рабочего цикла, доступ PWM, GND, соответствующий амплитудный относительный скачок. Частота 1 кГц-3 кГц, Используйте мультиметр для измерения Vout, GND два порта, затем счетчик отображается на 5 В, плата регулировки потенциометра, мультиметр отображается в 5,00 в. Это откалибрует ваш импульсный сигнал и отношение модуля По мере изменения частоты, соответствующие отношения могут меняться и требуют повторной калибровки. Выходное напряжение может регулироваться путем регулировки рабочего цикла. Точность управления может управляться светодиодом путем регулировки потенциометра.
