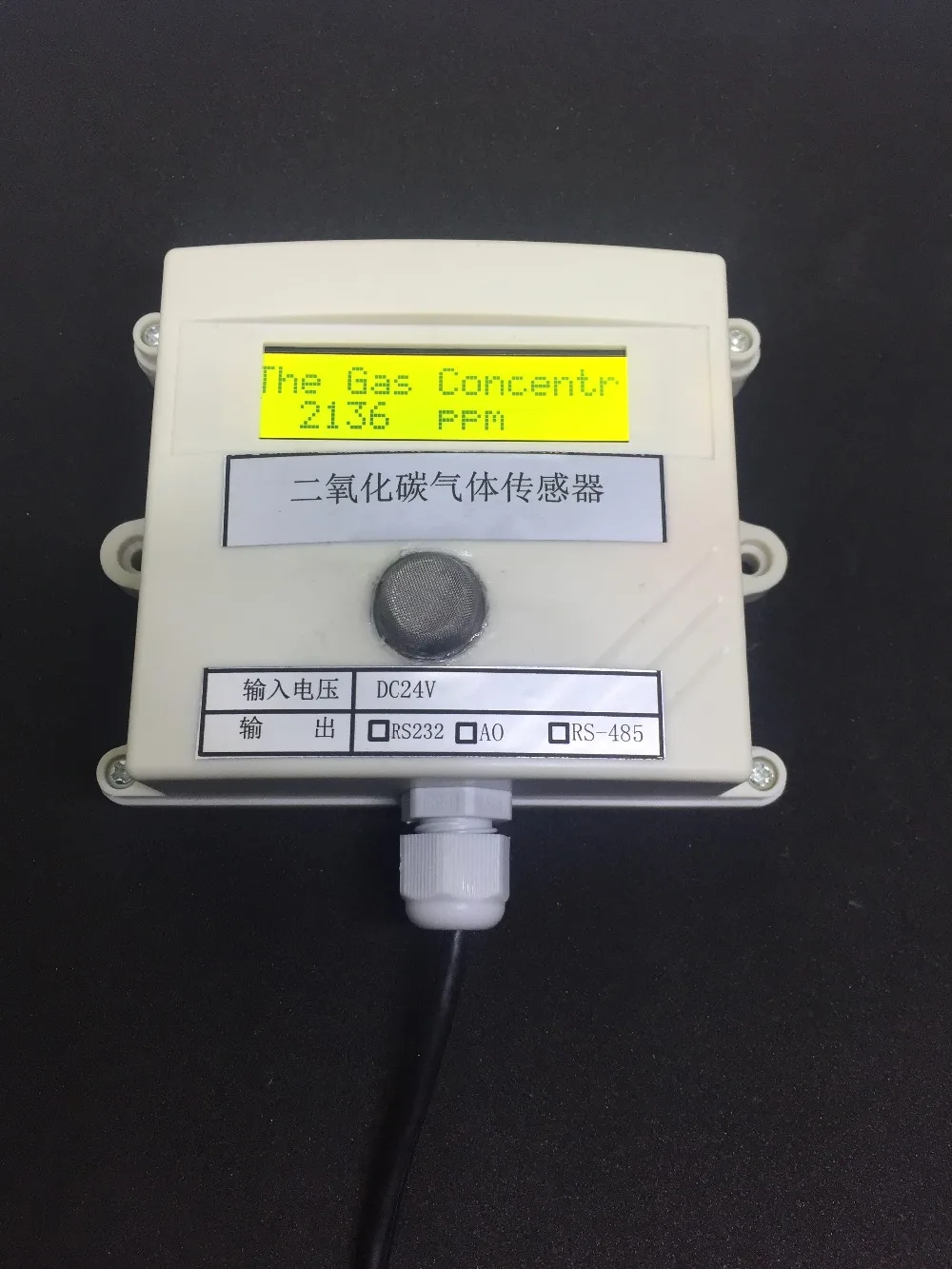

Датчик концентрации углекислого газа датчик CO2 онлайн-Обнаружение 485 PLC |

Датчик концентрации углекислого газа датчик CO2 онлайн-Обнаружение 485 PLC |

Контроллер углекислого газа (CO2)-это контроллер СО2 типа шины RS485, который является неразрывно безопасным инструментом для мониторинга углекислого газа. Прибор может непрерывно контролировать концентрацию углекислого газа и отображать его удаленно, а также преобразовывать значение концентрации в MODBUS-RTU Стандартный RS485 электрический сигнал для передачи на соответствующее оборудование. В то же время, также возможно установить и контролировать верхний предел концентрации. Внутренний релейный выходной контрольный сигнал этого продукта используется для контроля периферийного оборудования, такого как вентиляция и вентиляция, и используется для измерения содержания газа CO2 в теплицах. Программное обеспечение для соглашения Заводские параметры по умолчанию: L Коммуникационный интерфейс: RS485. L Формат связи: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп-бит. Скорость передачи данных: 9600 (программное обеспечение изменяется). L Адрес: 1 (может быть изменен по). L способ связи: хост мониторинга и устройство используют режим запроса «один к одному» (или «один к одному»). Протокол передачи данных: MODBUS-RTU L диапазон измерения: 0-1000ppm L Напряжение питания: 9-36 В постоянного тока L Pin определение: Красный: 24 В + черный: GND зеленый: 485A белый: 485B Уровень защиты l: IP54 Установка Размер: Команды протокола MODBUS, подробные объяснения, примерыПримечание: Не используется никакая специальная объяснение, данных во всех перечисленных ниже команды составляет 16 цифр, и рабочий адрес по умолчанию считаются 01.Адрес регистра таблице:Адрес регистра(16 бит/слово)Чтения и записи характеристикиMODBUS адресМагазин содержимое00HПрочитать00HКонцентрации соотношение цена/качество01HПишите01HНабор порогОбратите внимание, что не подключайте напряжение источника питания к другим клеммам, кроме источника питания, в противном случае модуль будет гореть.Прочитайте код данных:Чтение данных о СО2 газе:Отправка: 01 03 00 00 00 01 C4 0BВозврат: 01 03 02 00 00 B8 44Установка номера станции (код функции: 16H)Например, начальный номер станции-01, а номер станции-02.Отправка хоста: 01 16 00 00 02 C9 C8 (00 02 обозначает заданный номер станции)Возврат от полета: 02 16 00 00 00 FF 087AНапример, начальный номер станции-01, а номер станции-03.Хост передает: 01 16 00 00 00 03 08 08 (00 03 указывает на станции номер набора)Возврат от полета: 03 16 00 00 00 FF 09 ABНапример, начальный номер станции-03, а номер станции-04.Хост передает: 03 16 00 00 00 04 48 28 (00 04 обозначает набор номер станции)Возврат от самолета: 04 16 00 00 00 FF 08 1C
