1 шт. зонд магнитного поля 9 кгц 6 ГГц T0680 для коррекции излучения|Запасные части| |

---

Тип I EMC EMI датчик ближнего поля

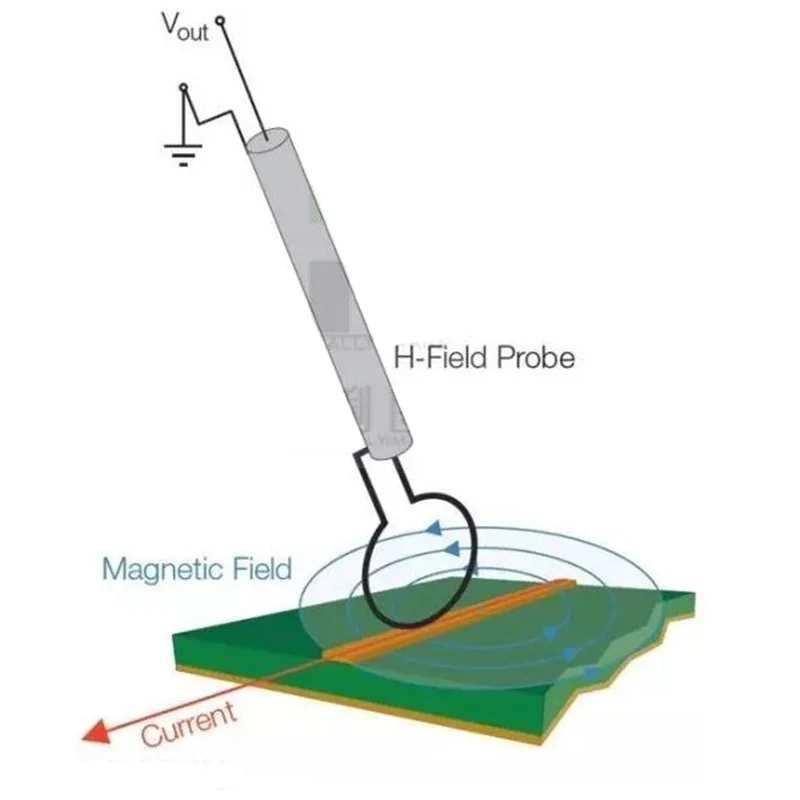

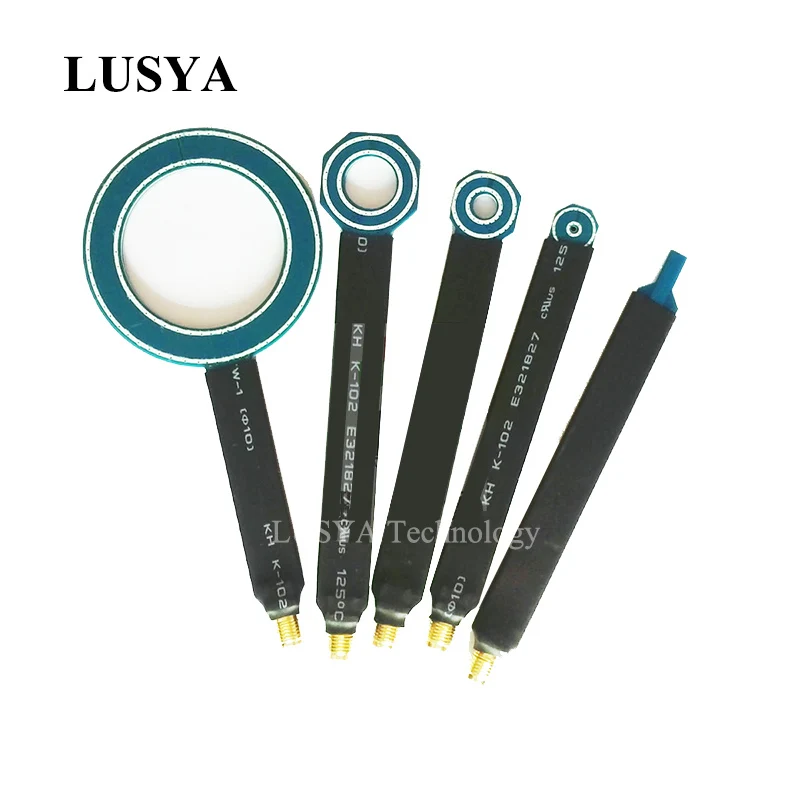

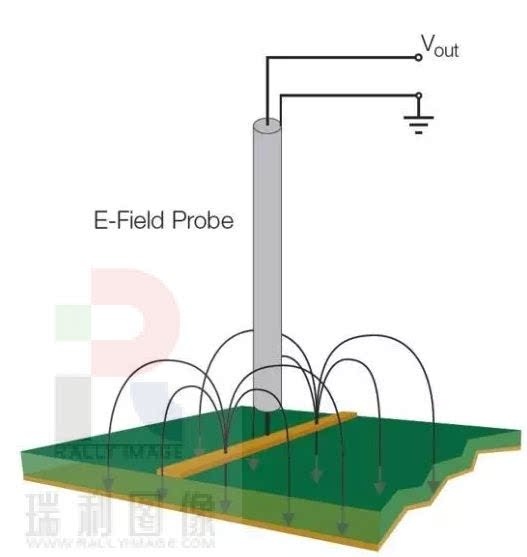

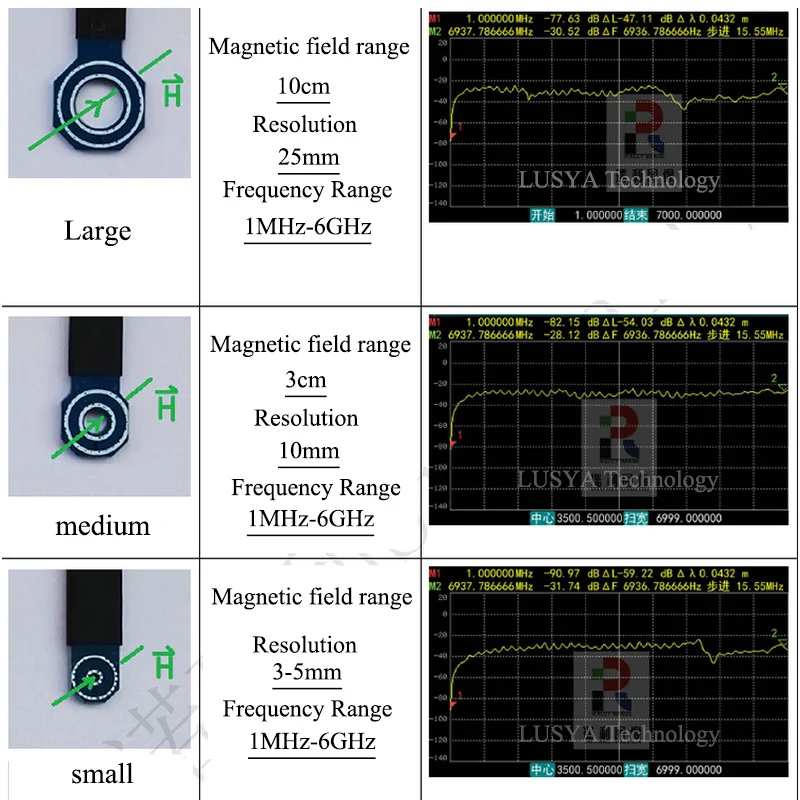

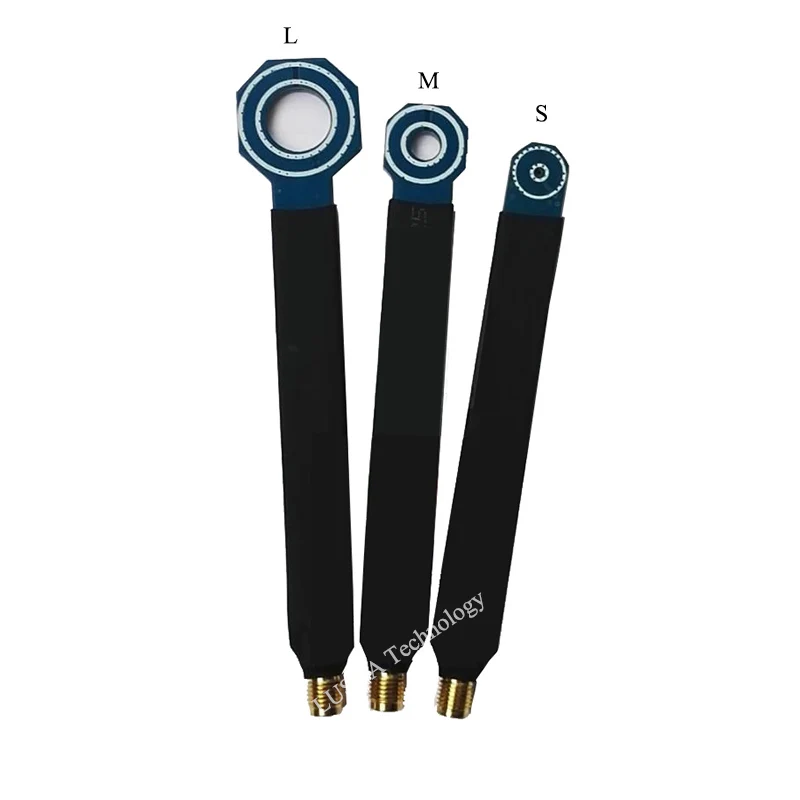

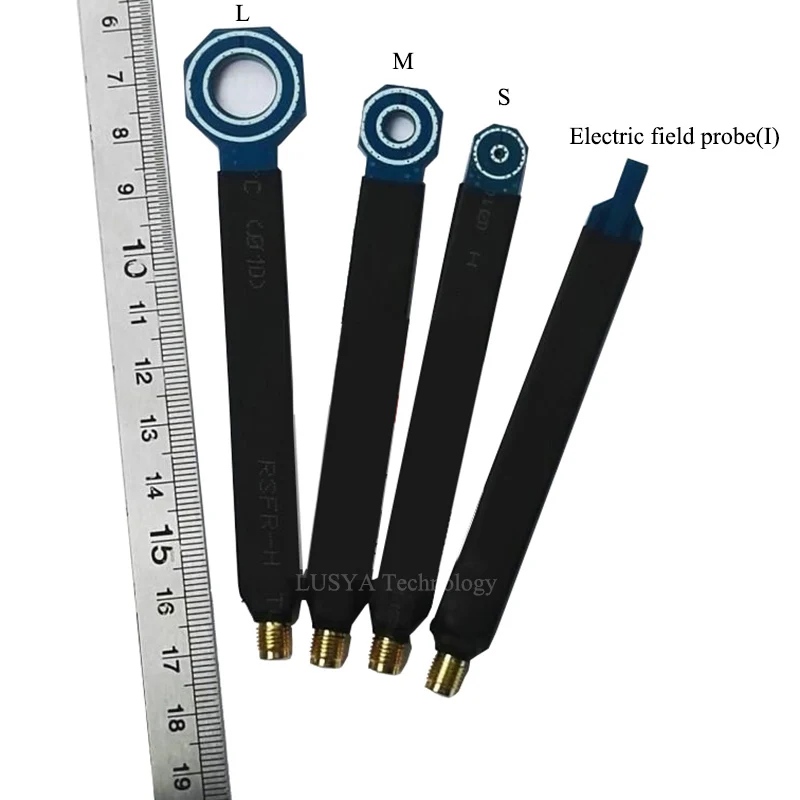

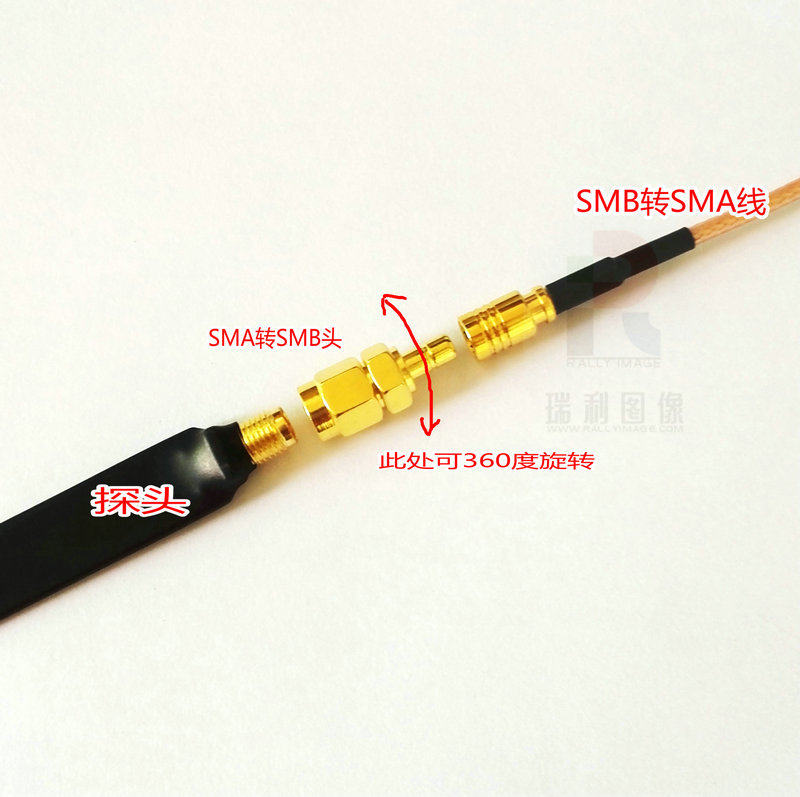

Только зонд, не включает SMA патч-корды, RF усилители, SMA до N головки и т. Д. Введение в PCB простой EMC датчик магнитного поля ближнего поля (тип I): Зонды магнитного поля для больших, средних, малых и электрических зондов поля в основном используются для выпрямления излучения в пространстве EMI. Зонд магнитного поля Экстра большой (тип III) в основном используется для выпрямления проводимости EMI. Очень большой (Тип III): зонд часть имеет профиль ширина около 5 см и толщиной около 3,2 мм. Большой: зонд в разделе есть профиль ширина около 2,1 см и толщиной около 1,6 мм. Внутренний слой: зонд в разделе есть профиль ширина около 1,4 см и толщиной около 1,6 мм. Маленький размер: зонд имеет профиль ширина около 0,8 см и толщиной около 1,6 мм. Электрического поля зонда (Бесконтактный тип): зонд часть имеет длину около 10 мм и толщиной около 1,6 мм. Примечание: выходной сигнал этого зонда чрезвычайно мал (УФ-уровень) и рекомендуется для использования с малошумными радиочастотными усилителями выше 20 дБ. Пользователи также должны знать о спектральных анализаторах и EMC. Посылка: 2015 г. 1 предмет

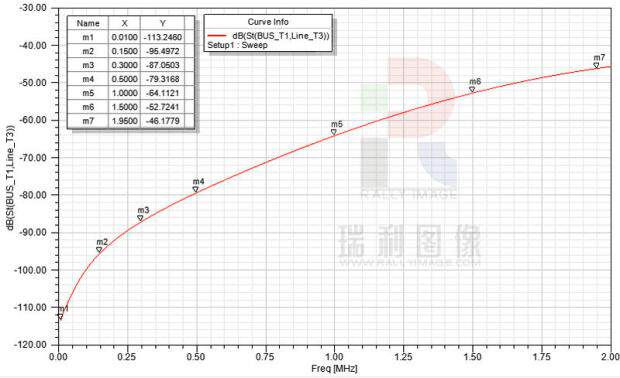

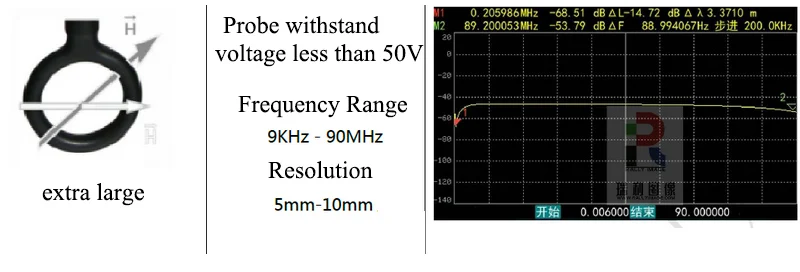

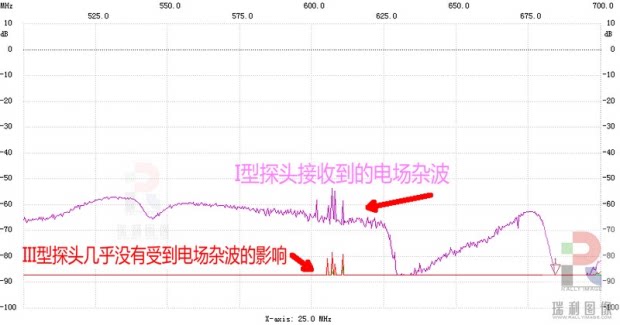

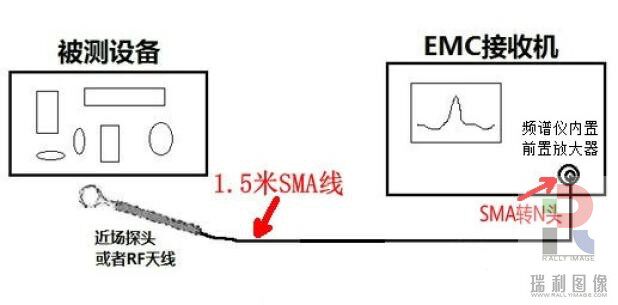

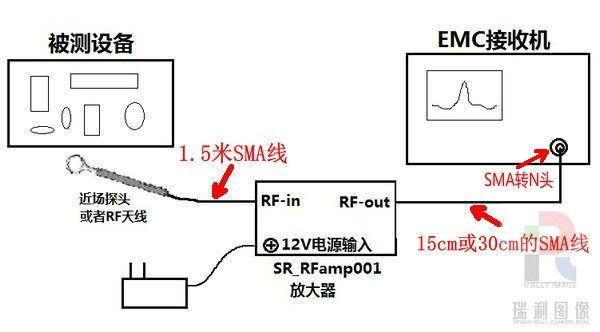

Диаграмма частотного отклика (Экстра большой, низкочастотный зонд в основном используется для выпрямления проводимости) (имитационная схема 10 кГц-2 МГц): Очень большой размер очень низкий около 10 кГц. Если он используется для обнаружения сверхнизких частот, уровень шума вашего спектрального анализатора должен быть менее-130 ДБм. Сравнивая измеренные и имитационные карты частотного отклика, вы можете найти результаты измерения эффективности Экстра большого зонда в низкочастотном диапазоне. Лучше, чем моделирование, есть около 20 дБ Улучшение. Зонд типа III использует полностью экранированную структуру для эффективного подавления внешних помех электромагнитного поля. На рисунке ниже фактический пример сравнения типа III и типа I при подавлении внешних помех электромагнитного поля, зонды типа III и типа I находятся в той же электромагнитной среде, из фиолетовой линии на рисунке (Кривая частотного отклика типа I) видно, Туманное электромагнитное поле в окружающей среде повышает уровень шума всей системы и уменьшает динамический диапазон системы. Инструкции: 1. Если ваш анализатор спектра старый и не имеет встроенного преусилителя, рекомендуется иметь Радиочастотный усилитель с увеличением около 30 дБ. Схема проводки зонда и усилителя, анализатор спектра: 2. Если уровень шума вашего спектрального анализатора составляет менее-110 дБм или у вас есть встроенный преусилитель, вы можете использовать внешний преусилитель. Схема проводки зонда и анализатора спектра (со встроенным преусилителем): Зонд магнитного поля выполняет Обнаружение магнитного поля ближнего поля на печатной плате, а зонд магнитного поля также может использоваться для обнаружения утечки магнитного поля в шасси. При использовании зонд магнитного поля находится в соответствии с направлением потока тока, так что как можно больше линий магнитного поля может пройти через петлю зонда. Электрический полевой зонд (Бесконтактный) используется для обнаружения ближнего поля электрического поля, и зонд перпендикулярен проводнику, когда используется полевой Электрический зонд ближнего поля.
