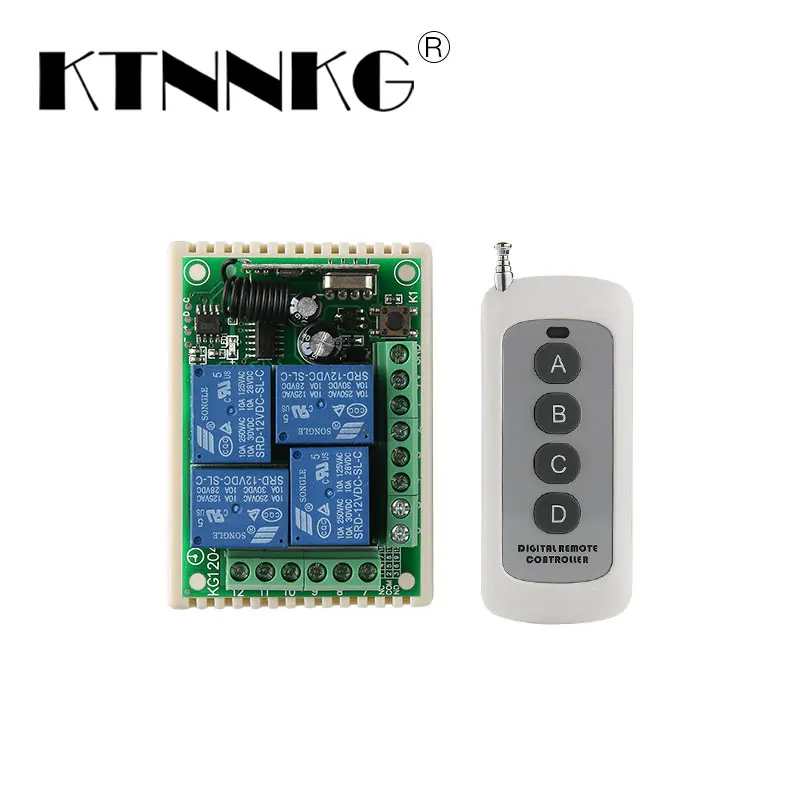

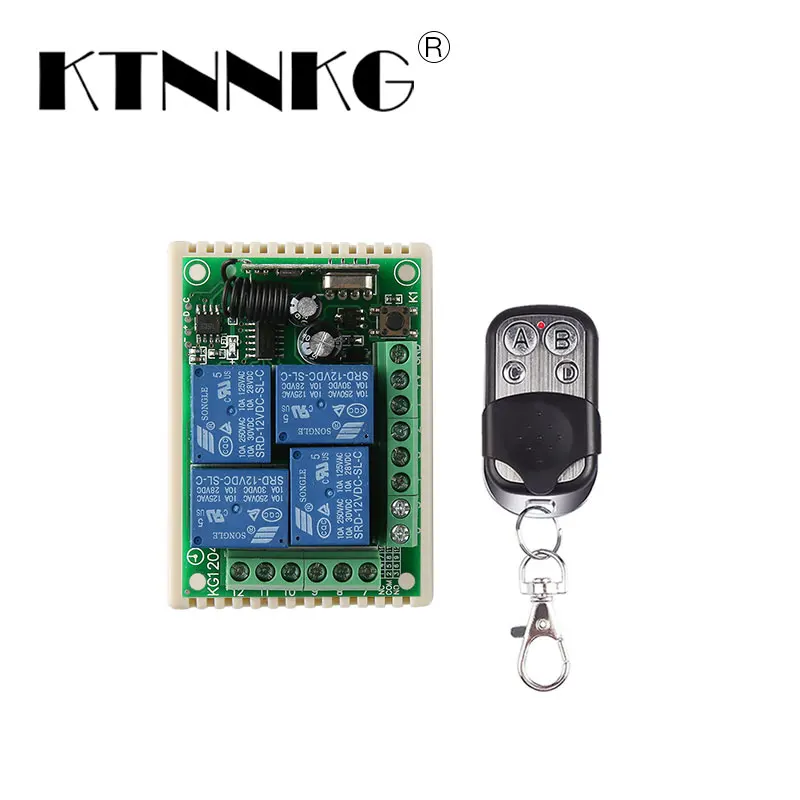

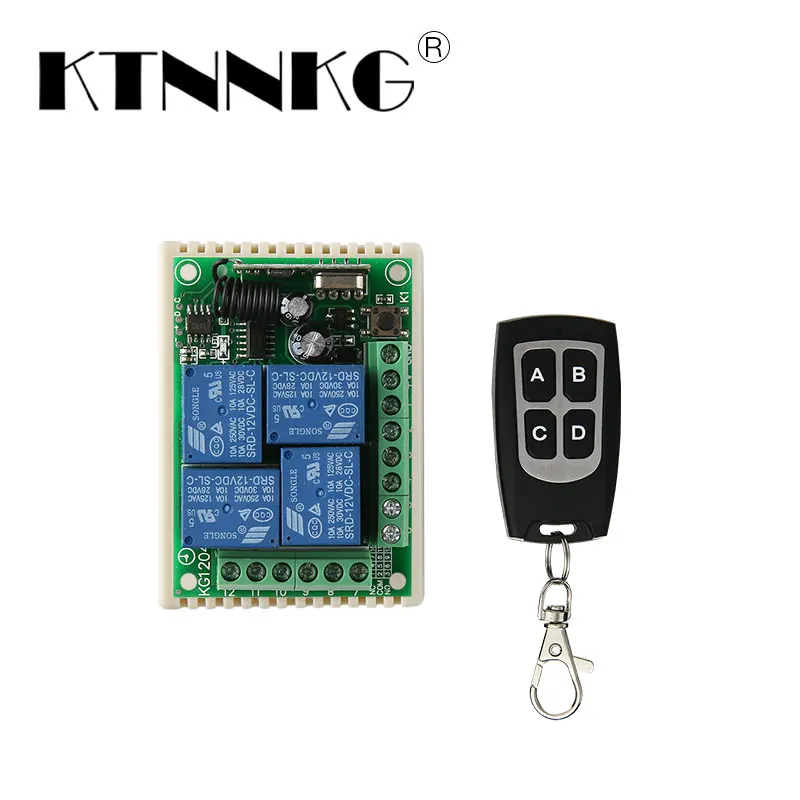

433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4 банды

433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4 банды

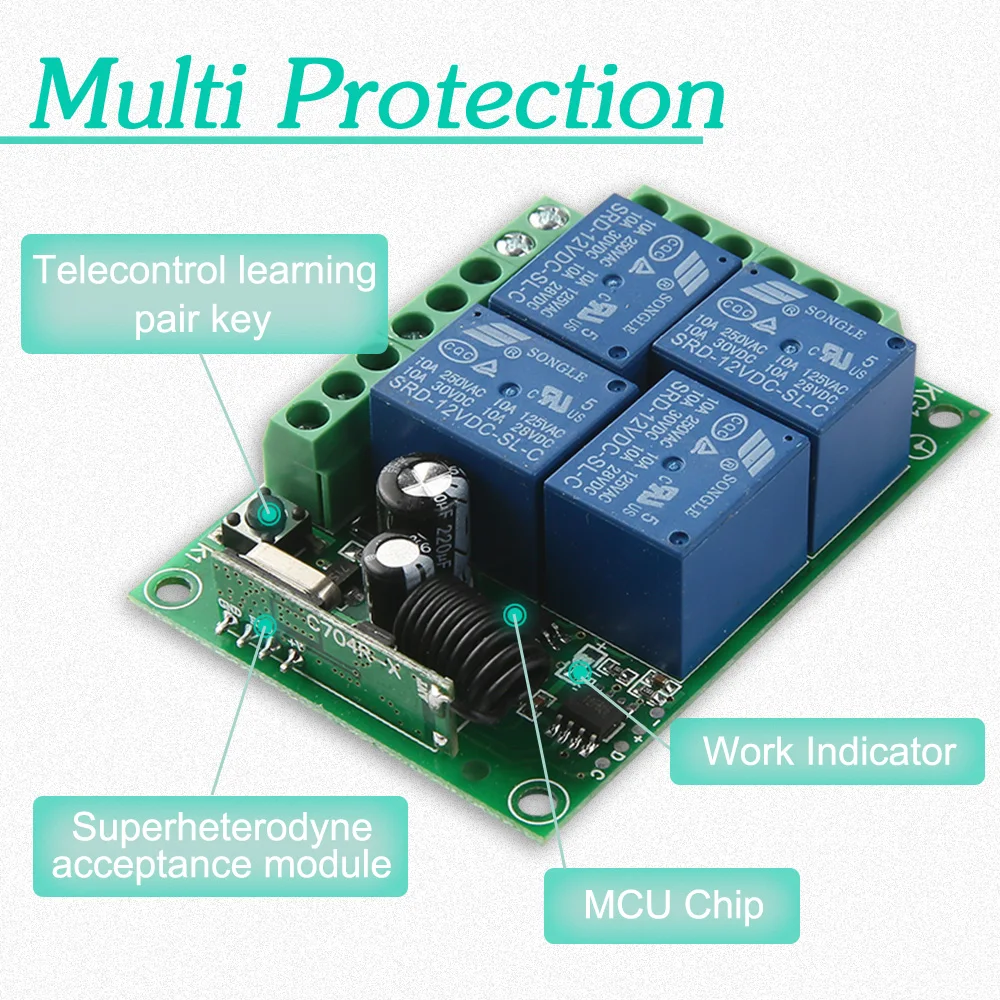

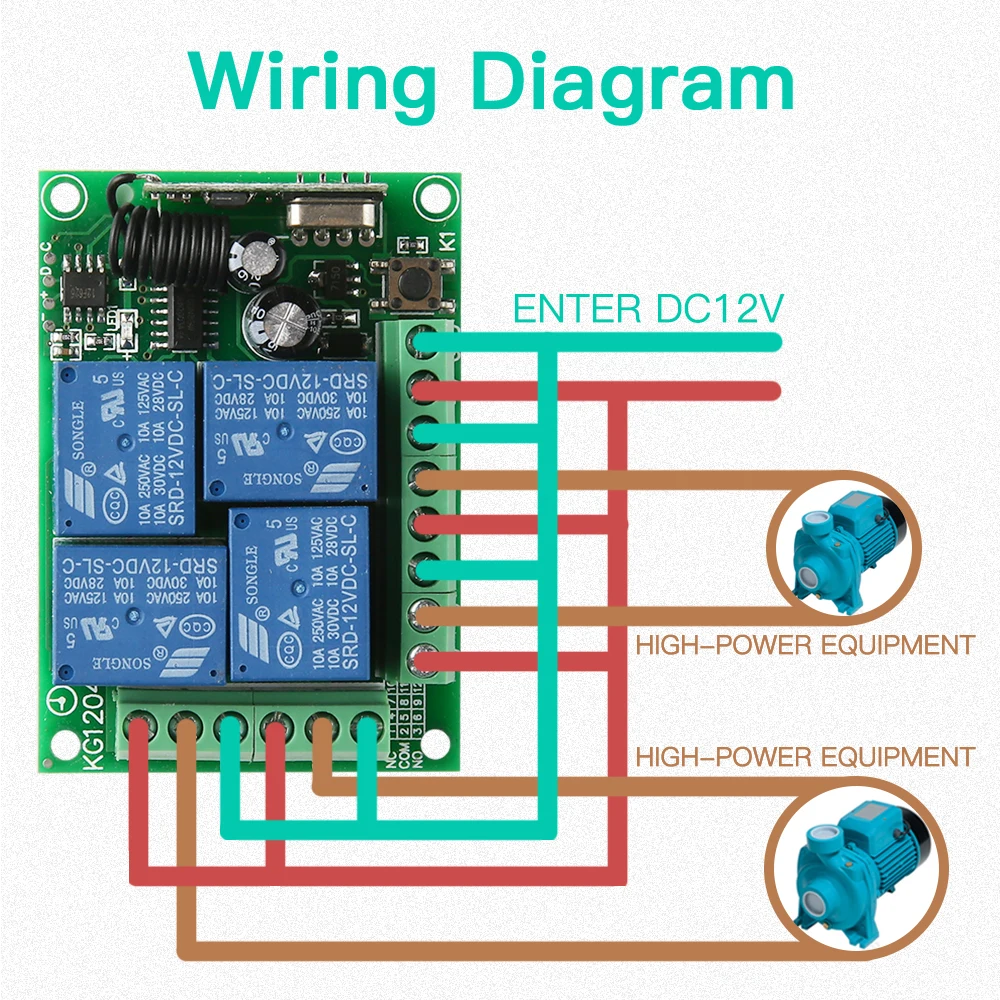

Описание приемника: 1. Рабочее напряжение: DC12V 2. Рабочая частота: 433 МГц 3. Мощность нагрузки: каждый канал 1000 Вт 4. Ток нагрузки: каждый канал 10А 5,Ток покоя: 8 мА 5, чувствительность приема:-105dbm 6. Отклонение частоты: ± 0,2 МГц 7. Метод кодирования: тип обучения 8. режим работы: пробежка, самоблокировка, блокировка, (Двусторонняя пробежка/Двусторонняя самоблокировка) (Двусторонняя пробежка/Двусторонняя блокировка) (Двусторонняя самоблокировка/Двусторонняя блокировка) (два способа блокировки/Двусторонняя блокировка) 9. Метод модуляции: ASK 10, дистанция дистанционного управления: 100 м (Дикая) 11, размер PCBA: 68 мм * 48 мм * 18 мм 12, Размер корпуса: 76 мм * 56 мм * 30 мм Описание функции терминала: 1, (+ V: силовой положительный вход) 2. (GND: отрицательный вход питания) 3. (1: реле KC1 нормально закрытый конец) (2: реле KC1 общий терминал) (3: реле KC1 нормально открытый конец) 4, (4: реле KC3 нормально закрытый конец) (5: реле KC3 общий) (6: реле KC3 нормально открытый конец) 5, (7: реле KC2 нормально закрытый конец) (8: реле KC2 общий) (9: реле KC2 часто открытый конец) 6, (10: реле KC4 нормально закрытый конец) (11: реле KC4 общий) (12: реле KC4 нормально открытый конец) Код обучения.(Примечание «код обучения» означает «соответствие»): 1,Jog/Мгновенный метод: Нажмите кнопку сопряжения на панели управления. Светодиодный индикатор мигает один раз. После включения светодиодного индикатора нажмите кнопку дистанционного управления, которая нуждается в сопряжении. Светодиодный индикатор панели управления мигает 3 раза подряд, что означает, что код успешен. 2. Метод самофиксации/переключения: Дважды нажмите кнопку сопряжения на панели управления. Светодиодный индикатор будет мигать 2 раза. Когда светодиодный индикатор включен, нажмите кнопку дистанционного управления, которая должна быть сопряжена. Светодиодный индикатор панели управления мигает 3 раза подряд, что означает, что код успешен. 3, блокировка/метод блокировки: Нажмите на панель управления сопряжение bТри раза подряд. Светодиодный индикатор будет мигать 3 раза. После включения светодиодного индикатора нажмите кнопку дистанционного управления, которая должна быть сопряжена. Светодиодный индикатор панели управления мигает 3 раза подряд, что означает, что сопряжение успешно. 4. Два способа бега и два способа самофиксации методы обучения: Четыре раза подряд нажмите кнопку сопряжения панели управления. Светодиодный индикатор мигает четыре раза. После включения светодиодного индикатора нажмите кнопку дистанционного управления для сопряжения. Светодиодная панель управления мигает три раза подряд, что означает, что код успешен. 5. Двусторонняя пробежка и двусторонняя Блокировка методов обучения: Пять раз подряд нажмите кнопку сопряжения панели управления. Светодиодный индикатор мигает пять раз. После включения светодиодного индикатора нажмите кнопку дистанционного управления, которая нуждается в сопряжении. Светодиодный индикатор панели управления мигает три раза подряд, что означает, что код успешен. 6, двухсторонняя самоблокировка и двусторонняя Блокировка метод обучения: Шесть раз подряд нажмите кнопку сопряжения панели управления. Светодиодный индикатор мигает шесть раз. После включения светодиодного индикатора нажмите кнопку дистанционного управления, которая нуждается в сопряжении. Светодиодный индикатор панели управления мигает три раза подряд, что означает, что код успешен. 7. Двухсторонняя Блокировка и двухсторонняя Блокировка методов обучения: Нажмите кнопку сопряжения панели управления семь раз подряд. Светодиодный индикатор мигает семь раз. После включения светодиодного индикатора нажмите кнопку дистанционного управления для сопряжения. Светодиодная панель управления мигает три раза подряд, что означает, что код успешен. Очистите данные: Восемь раз подряд нажмите кнопку сопряжения панели управления, и светодиодный индикатор начнет мигать 8 раз. В это время светодиодный индикатор будет мигать в 8 раз непрерывно. Чистый код завершен, и пульт дистанционного управления, который был сопряжен, больше не контролируется. Режим вывода пояснил: 1. Самоблокировка: Нажмите ту же кнопку дистанционного управления, нажмите, откройте реле, нажмите еще раз, выключите реле. 2. Блокировка: Нажмите кнопку дистанционного управления «A», реле открывается, нажмите кнопку дистанционного управления «B», реле выключено. 3, пробежка: Нажмите кнопку дистанционного управления «A», реле открывается, отпустите кнопку дистанционного управления «A», реле выключено. Если вы продолжите нажимать кнопку «A» на пульте дистанционного управления, реле останется включено. Когда вы отпустите пульт дистанционного управления, реле выключится.
