Прямой квадратурный демодулятор (AD8347)

1. Применение продукта

AD8347-это одноchip downconverting wideband quadrature demodulator от AD Corporation, который принимает ВЧ-входы в 800 МГц до 2. диапазон 7 ГГц и понижает входной сигнал на взаимно Ортогональный основной диапазон (IF) I/Q компонент.

Чип имеет следующие особенности:

(1) высокая интеграция микросхем, простая периферийная схема, малый размер цепи и низкое энергопотребление. AD 8347 интегрирует RF управляемый усилитель усиления (AGC), квадратурный понижающий преобразователь, локальный драйвер осциллятора, контур смещения постоянного тока, и двойные дифференциальные усилители вывода с регулируемыми уровнями общего режима постоянного тока на чипе. Чип даже интегрирует детектор уровня baseband. Чип может обеспечить Максимальное усиление 70d B, поэтому только один AD 8347, плюс небольшое количество периферийных компонентов в сочетании с LNA и контуром LO, может создать полную систему приемника. Объем всего приемника может быть уменьшен. Когда AD8347 питается от 5 В, типичный рабочий ток составляет 64 мА, а потребляемая мощность составляет всего 320 мВт.

(2) входной порт радиочастотного сигнала и входной порт локального осциллятора AD 8347 имеют дифференциальный вход и одиночный входной режим, которые могут управляться различными L NA и VC O. Точно так же выходной порт baseband чипа также имеет дифференциальный выход и одноконечные выходы, способные управлять несколькими ADCs.

(3) Он может быть применен к различным способам вывода сигнала РЧ-схем. AD 8347 подходит не только для аналогового одноканального выхода сигнала, но и для аналогового двухканального выхода сигнала. Id, амплитудный дисбаланс I/Q контролируется в пределах 0. 3d. Амплитудный дисбаланс I/Q контролируется в пределах 0. 3d. Ниже B, это требование хорошо выполнено.

(4) AD 8347 обеспечивает Переменный диапазон усиления 70d B. Существует хорошая линейная связь между коэффициентом усиления и регулируемым напряжением над большинством рабочих диапазонов чипа. В результате чип может легко внедрить широкий динамический диапазон, получающий дизайн.

AD 8347 имеет следующие четыре функции:

1. Высокая интеграция, простая периферийная цепь, малый размер цепи, низкое энергопотребление; 2 входа/выхода порта доступны в дифференциальном и одностороннем режиме; 3 может быть применен к различным способам вывода сигнала передних контуров RF; 4 с диапазоном усиления переменной 70d B. Это очень простое в использовании устройство AGC.

Диапазон применения:

1. Сотовая базовая станция

2, беспроводная связь

3, беспроводная локальная петля

4, если широкополосный демодулятор

5, RF инструменты

6, спутниковый модем

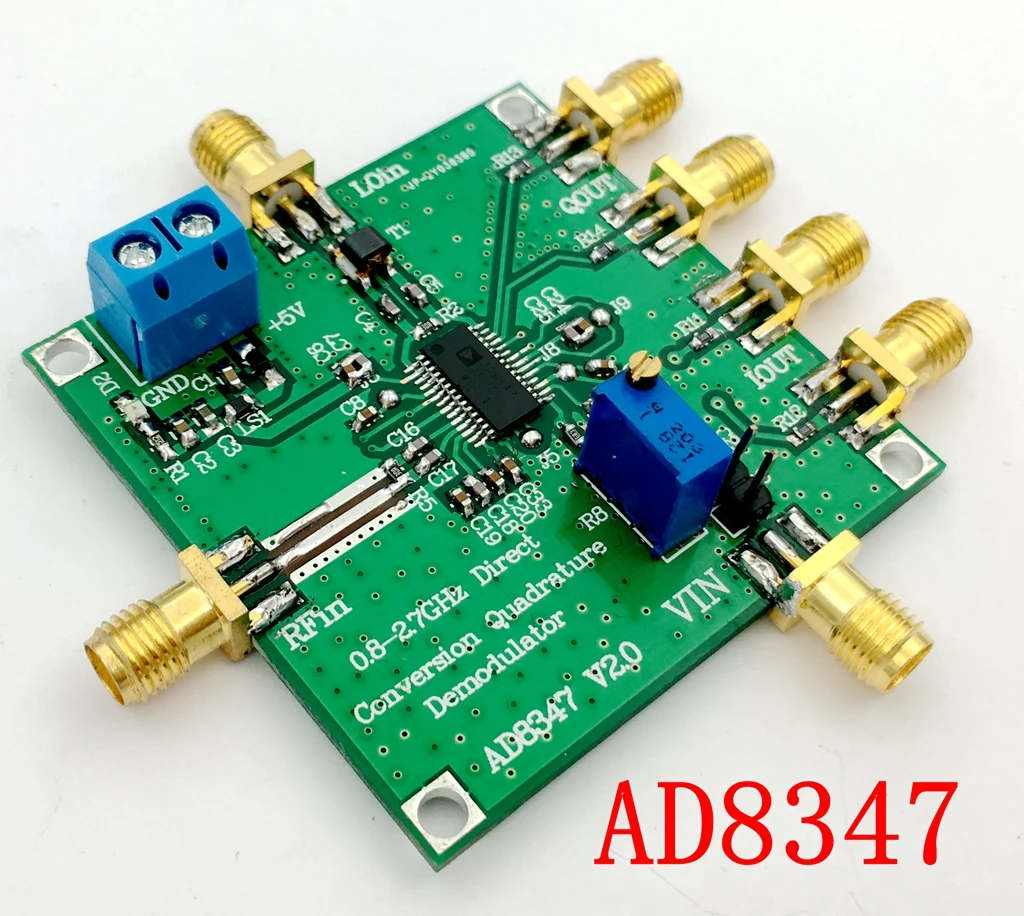

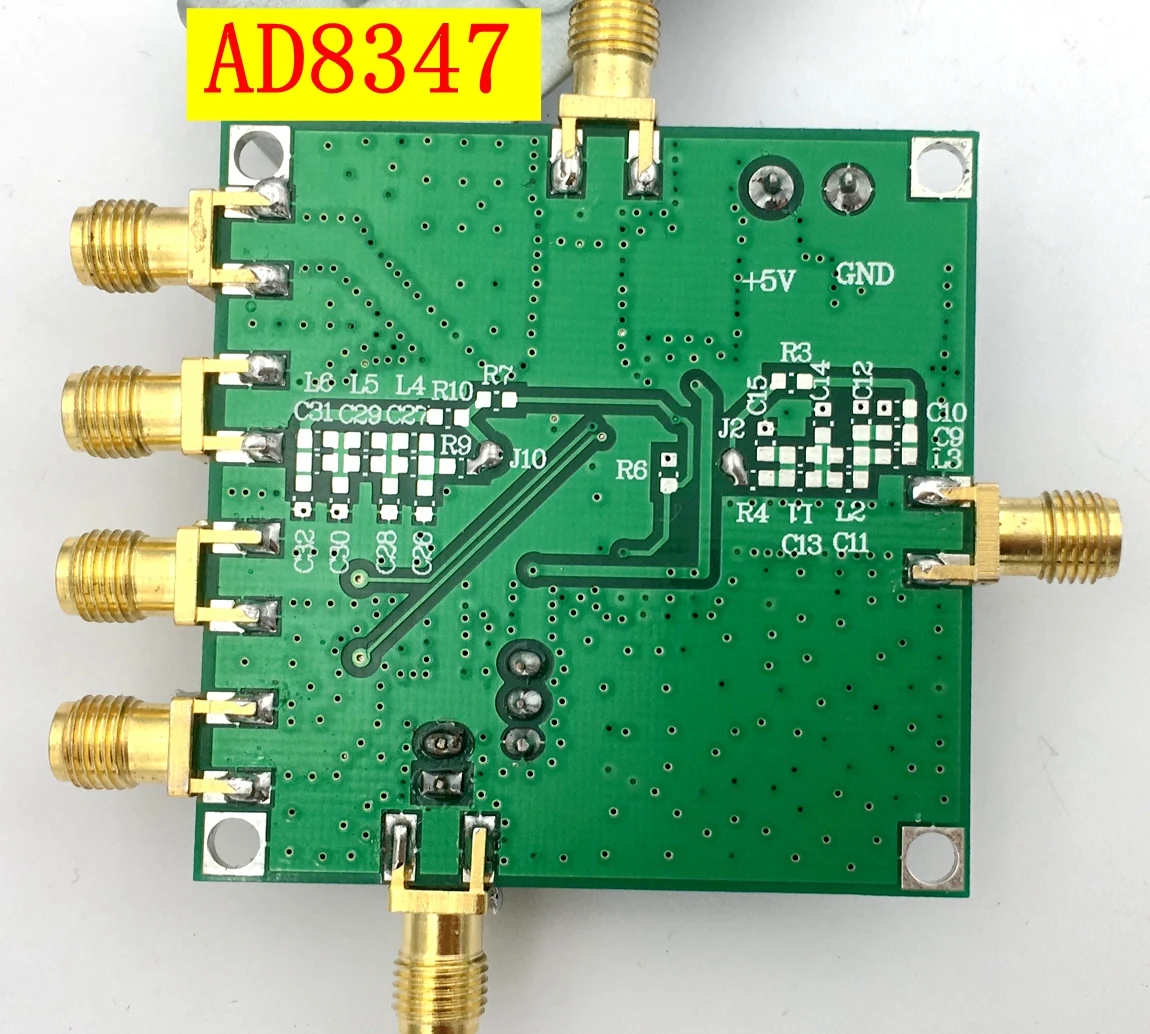

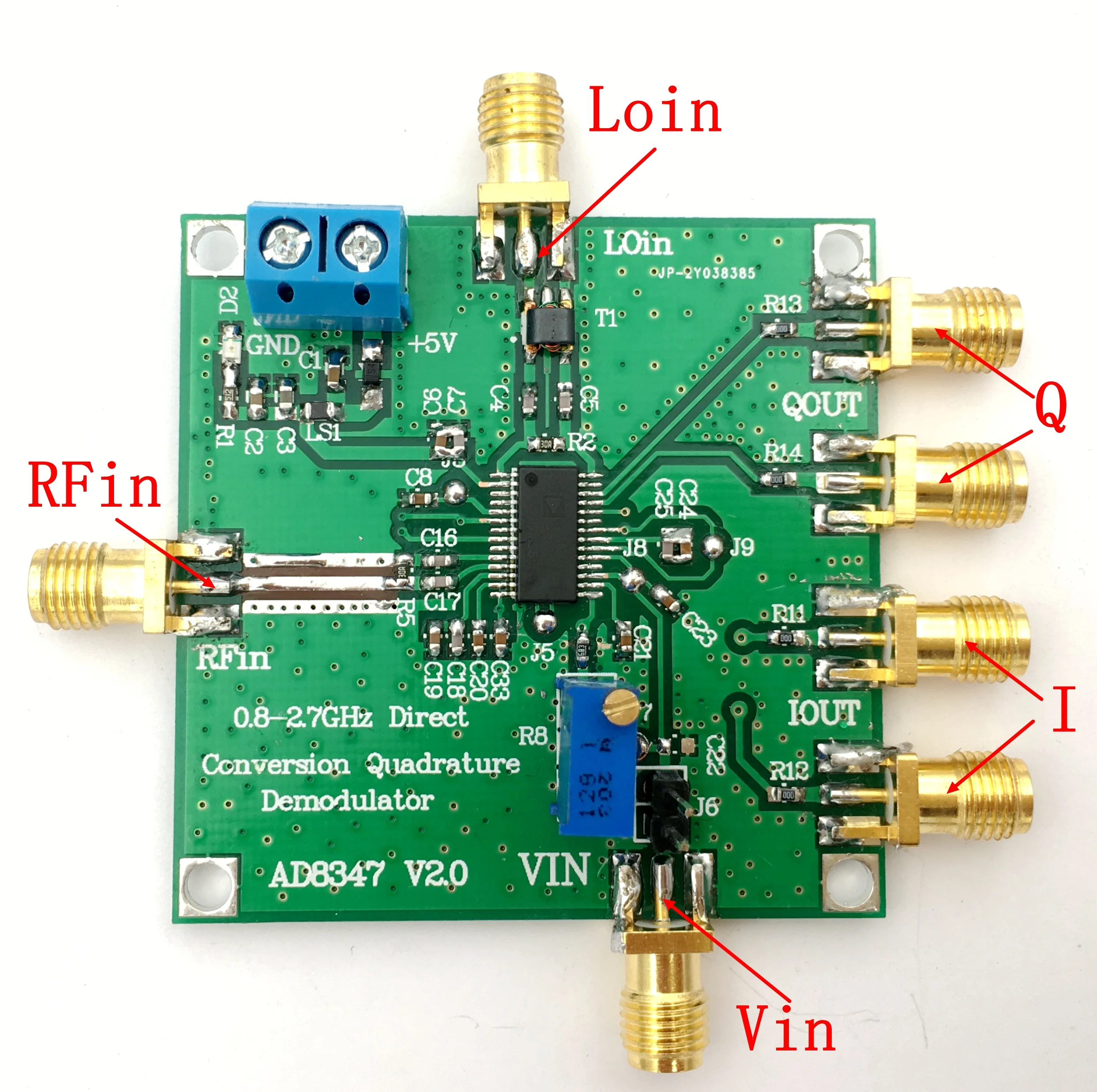

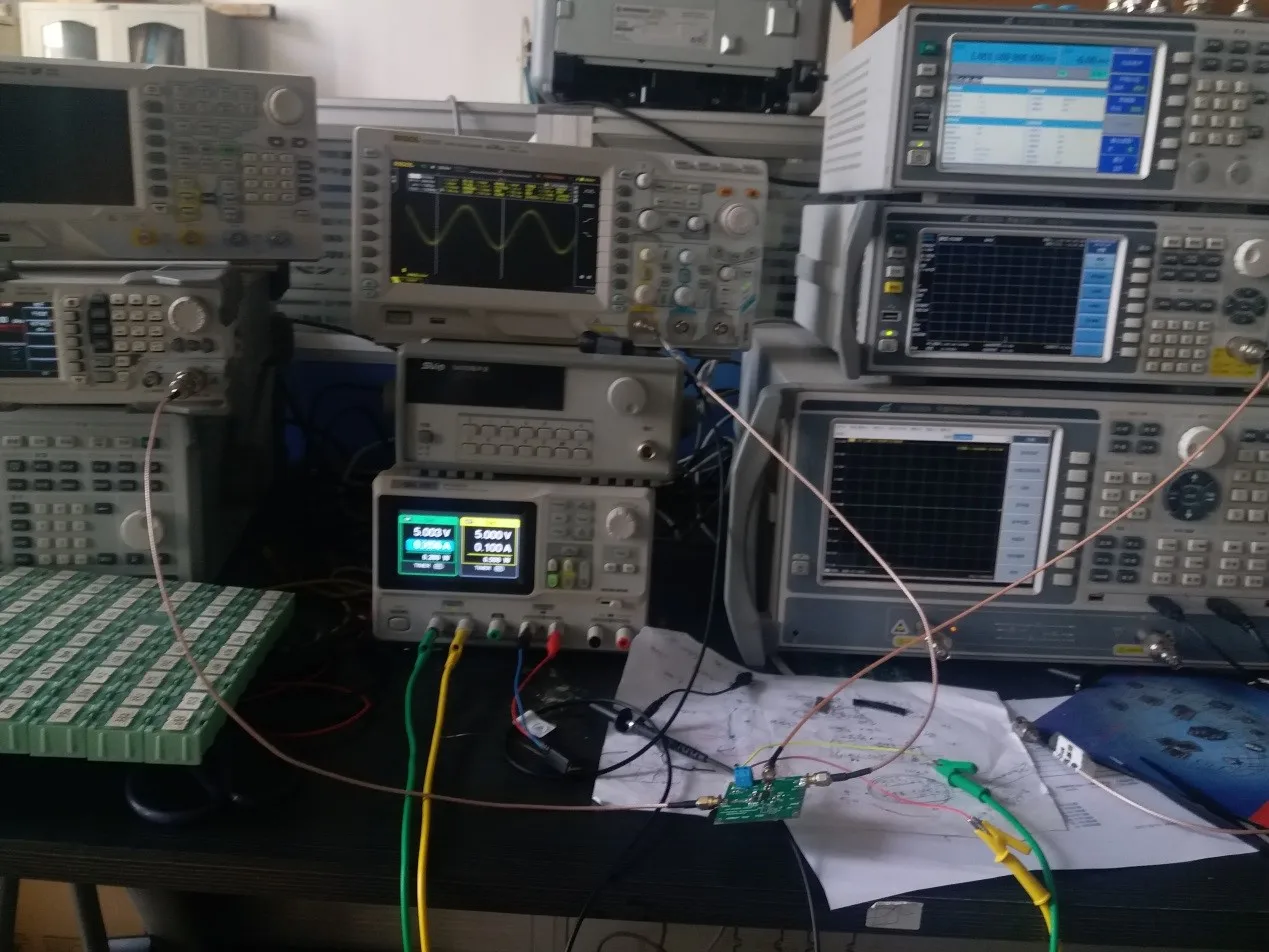

2. Физическая карта продукта:

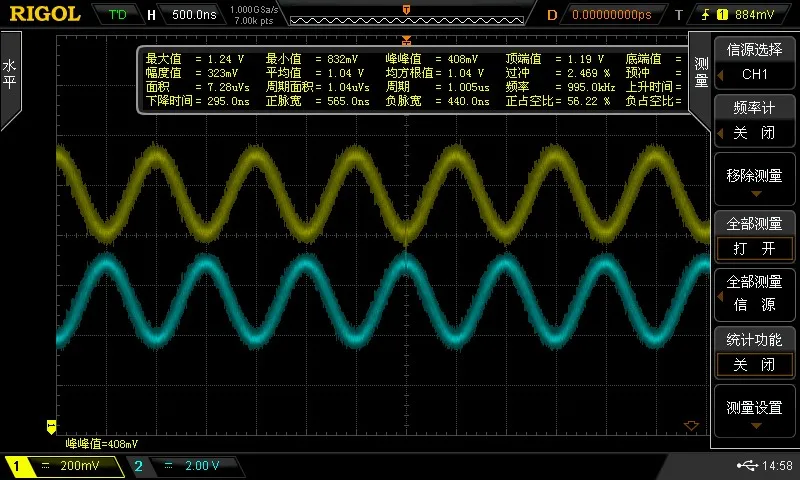

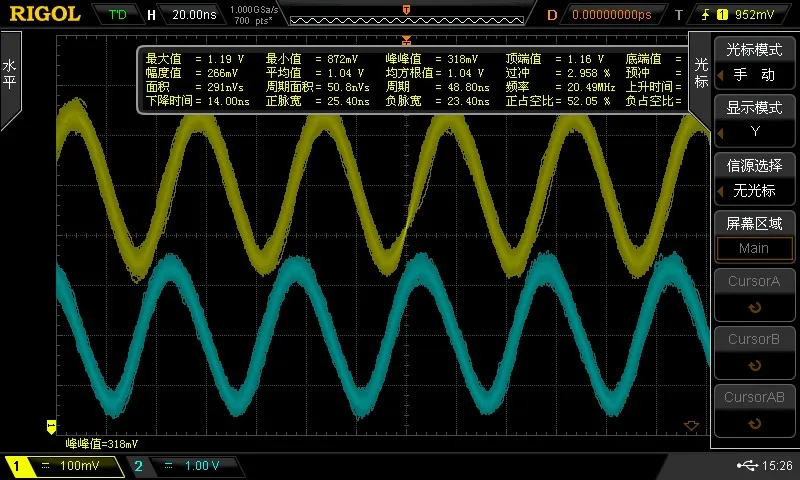

(1) RF: 800 MHz-30dBm LO: 801 MHz-8dBm

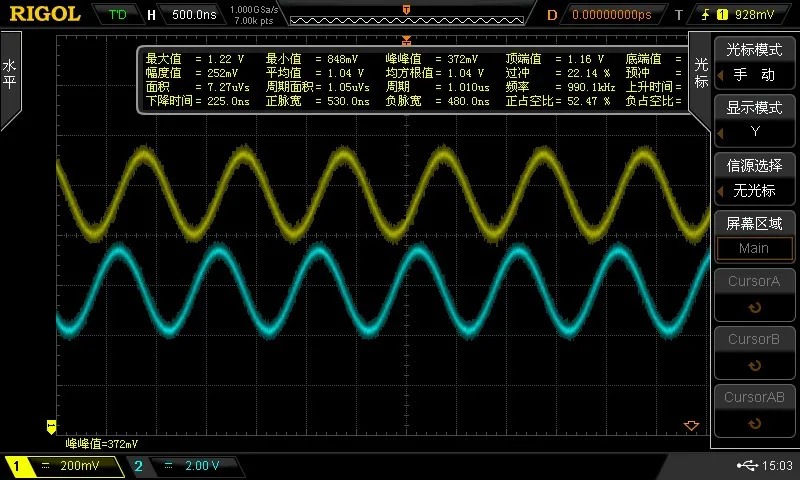

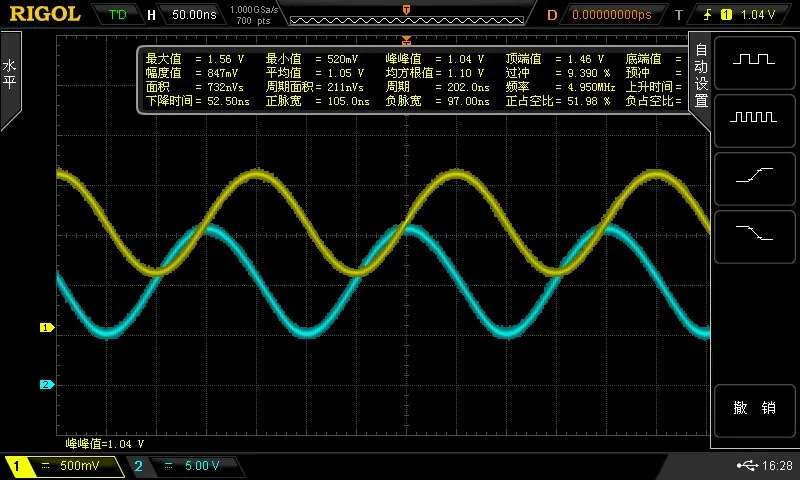

(2) RF: 1000 MHz-30dBm LO: 1001 MHz-8dBm

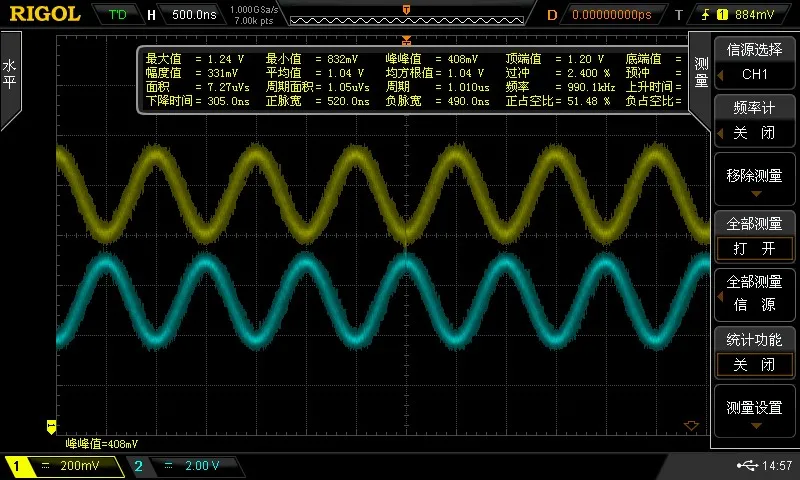

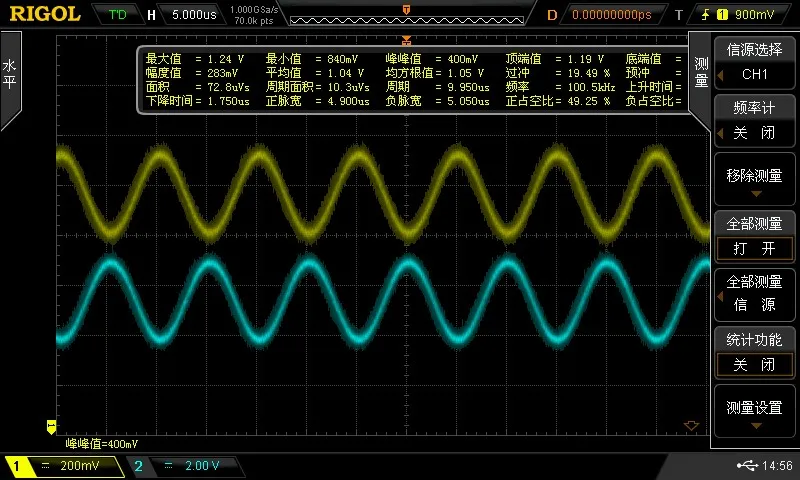

(3) RF: 1000 МГц-30 дБм LO: 1000,1 МГц-8 дБм

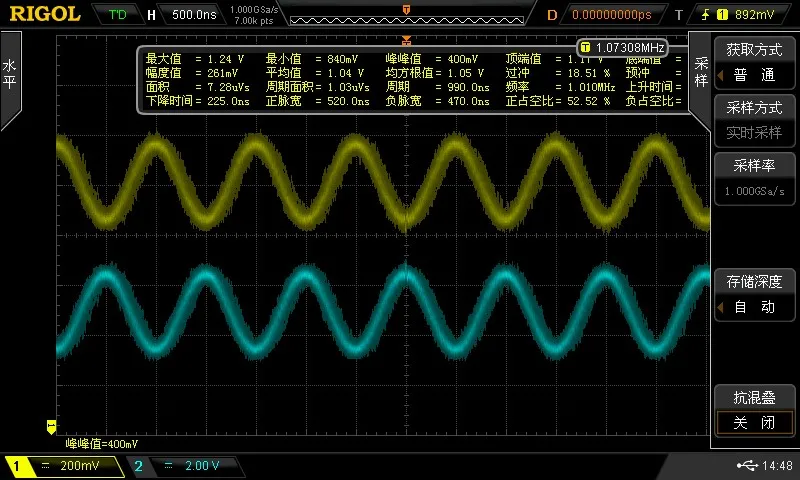

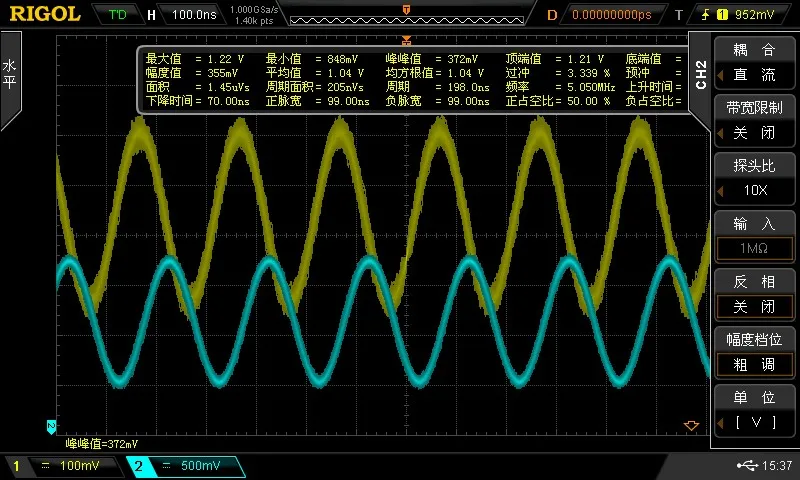

(4) RF: 2700 MHz-30dBm LO: 2701 MHz-8dBm
