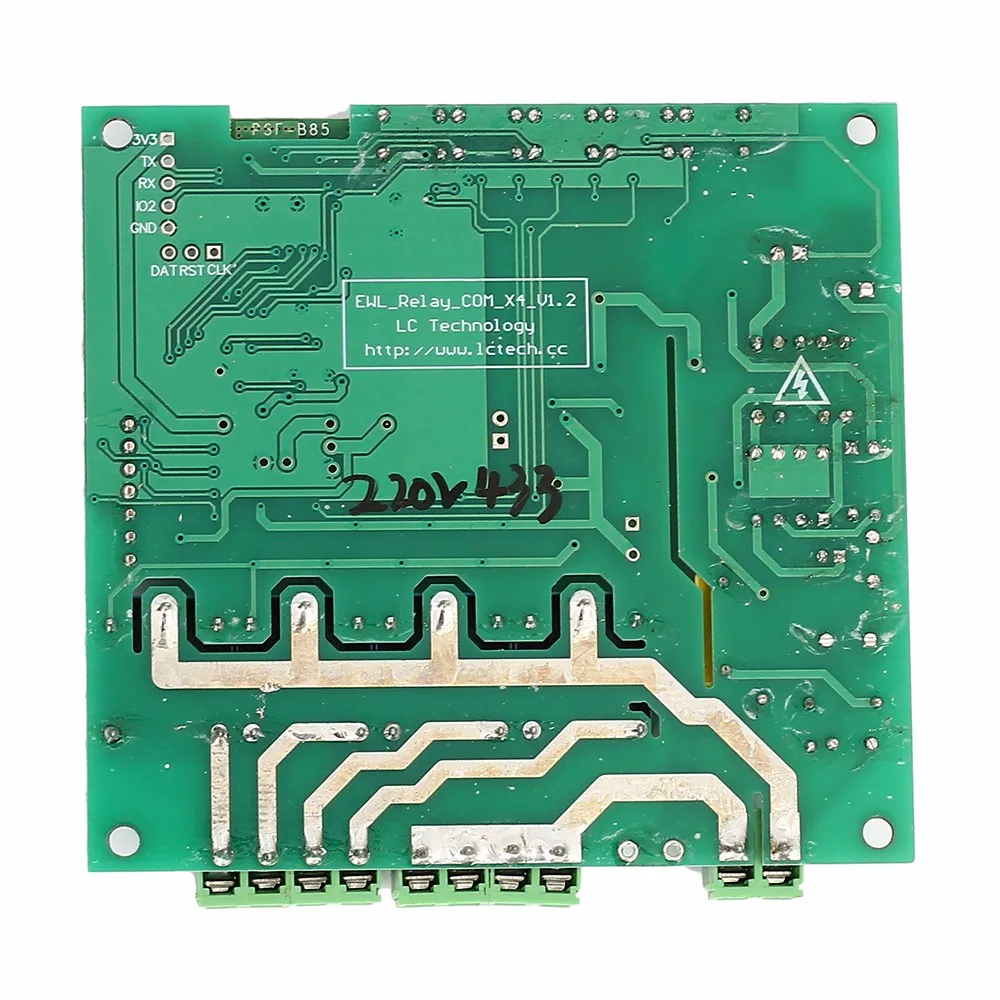

1. Описание:

Это Wi-Fi модуль на основе 4-канальный (4-полосный) беспроводной переключатель WIFI. он интегрируется с MCU и приемником 433 МГц и управлением кнопками. он поддерживает подключение и управление 4 бытовыми приборами, которые можно отдельно включить/выключить с помощью приложения eWeLink и пульта дистанционного управления 433 МГц даже кнопки на модуле. Пользователи могут переключаться между 3 режимами: режим самоблокировки, режим инширования и режим блокировки. В режиме самоблокировки пользователи могут включить/выключить 4 подключенных устройства самостоятельно. В режиме инчинга пользователи могут включить подключенные устройства для 1 s. В режиме блокировки пользователи могут включать 1 устройство каждый раз и одновременно выключать другие устройства.

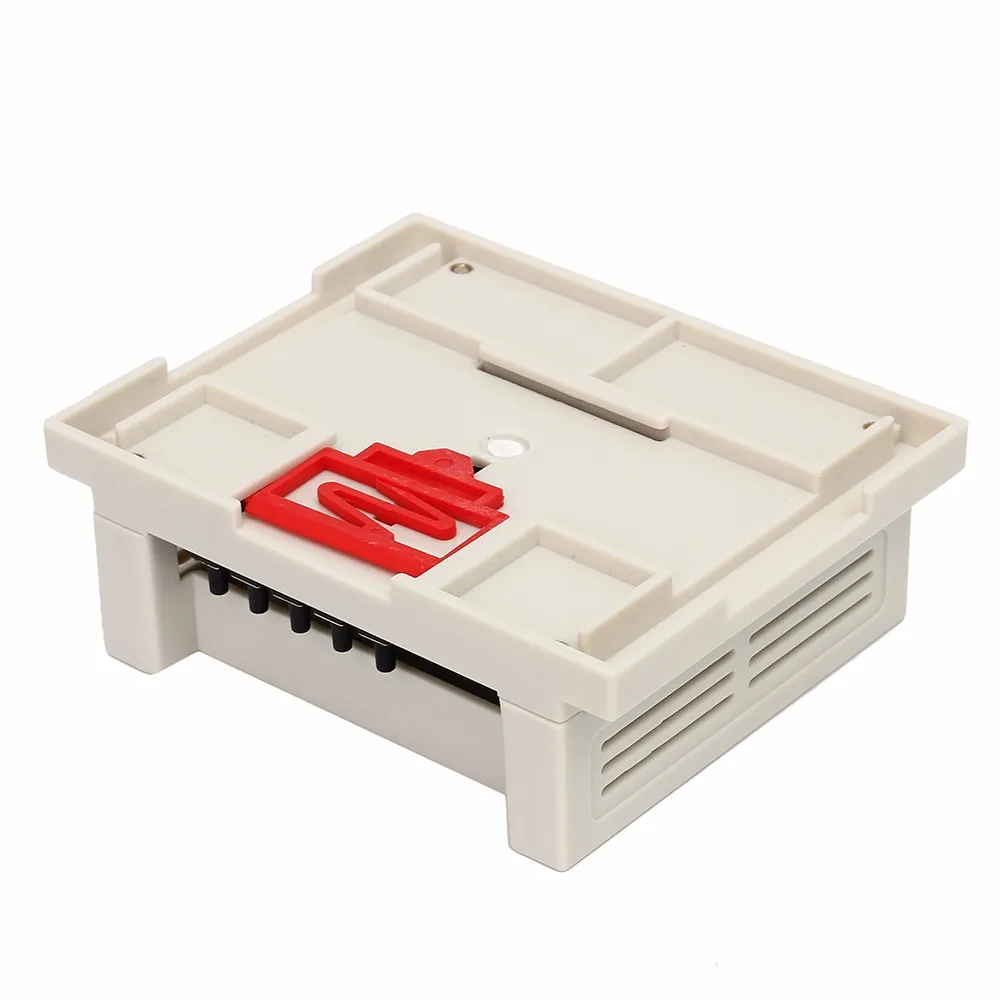

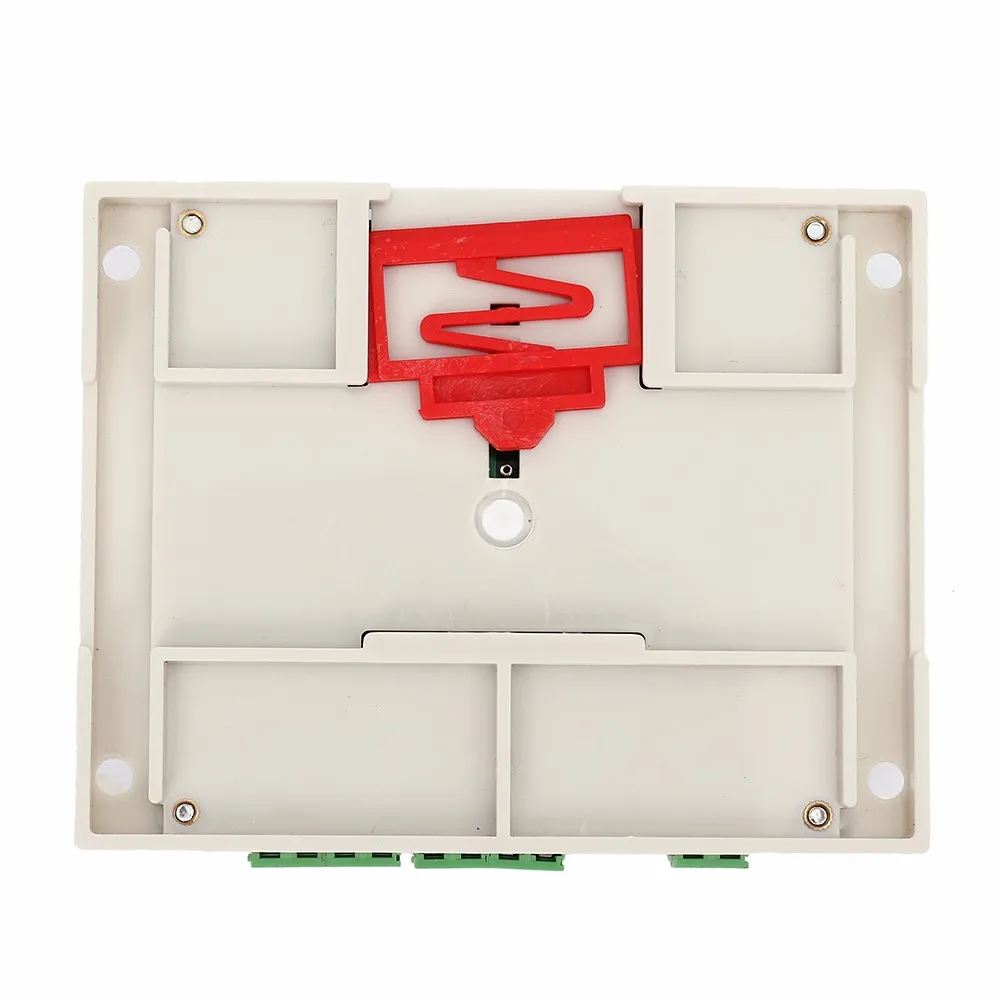

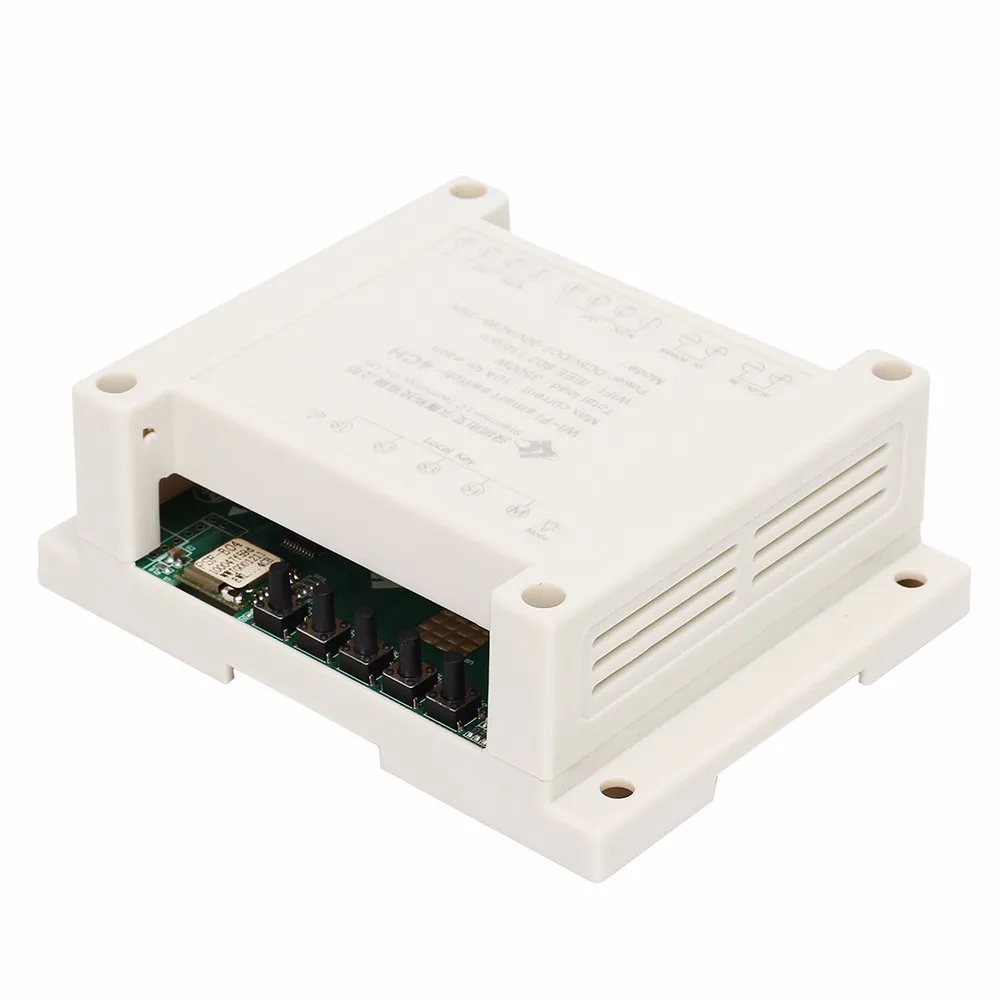

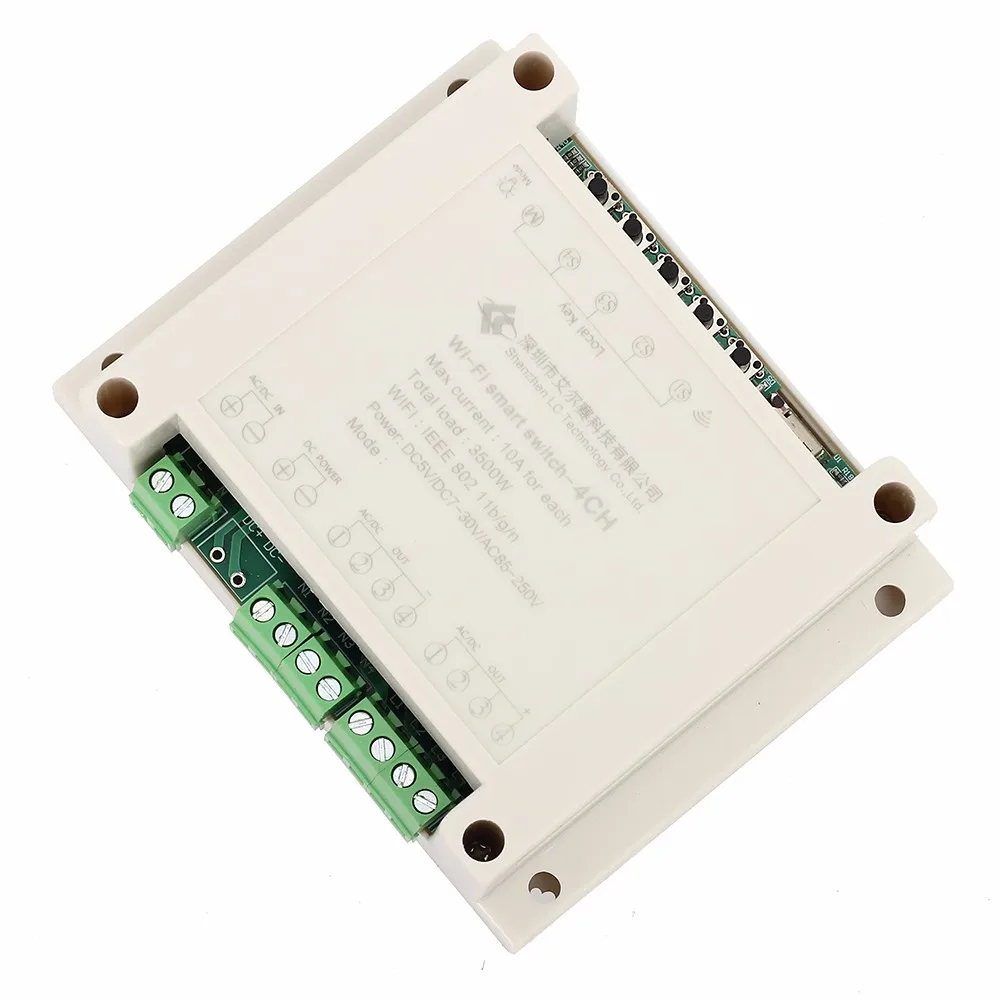

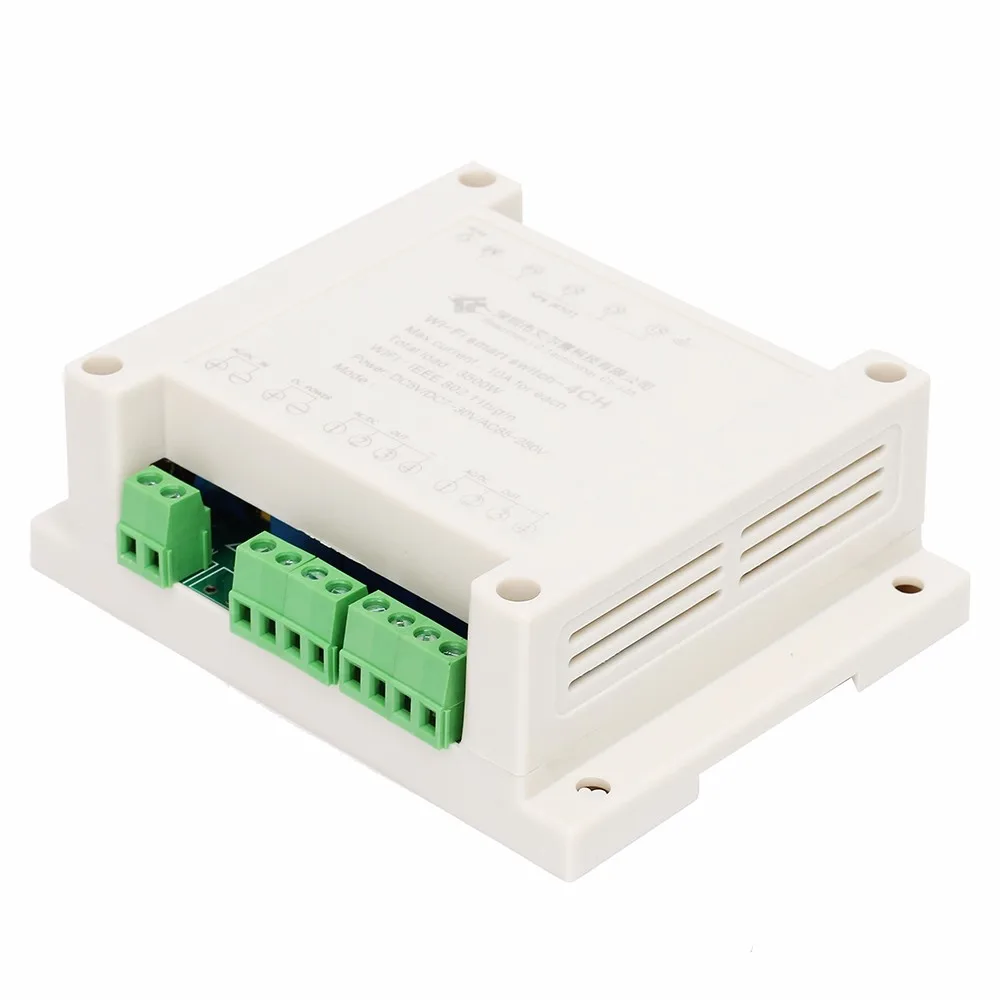

Корпус поддерживает din-рейку! (не входит в комплект поставки!) din-рейка-это металлическая рейка стандартного типа, широко используемая для монтажных автоматических выключателей и промышленного контрольного оборудования внутри стойки оборудования.

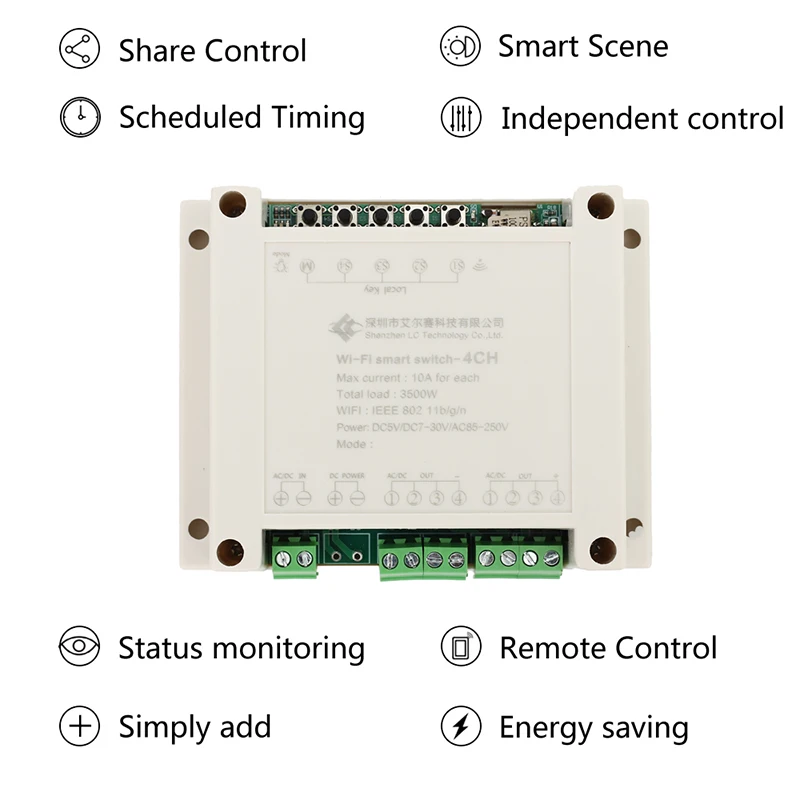

2. Особенности:

1>. Поддерживает управление приложениями;

2>. Поддерживает пульт дистанционного управления 433 МГц RF;

3>. Поддерживает управление кнопками;

4>. Поддерживает отслеживание статуса, статус бытовой техники своевременная обратная связь с вашим приложением;

5>. Поддерживает удаленное Включение или выключение дополнительных устройств;

6>. Поддерживает одиночные/повторные/Обратный отсчет времени;

7>. Поддерживает многочисленные WIFI смарт-переключатели в одной учетной записи;

8>. Поддержка самостоятельного включения/выключения 4 бытовых приборов;

9>. Поддержка режима самостоятельной блокировки, режима инширования и режима блокировки;

10>. Поддержка таймера обратного отсчета и таймера по расписанию;

11>. Поддержка совместного управления;

12>. Поддержка IOS и Android;

13>. Простая установка, простота в обращении и может быть активирована немедленно и стабильно;

14>. Приложение поддерживает несколько языков;

15>. Поддерживает выход источника питания.

3. Параметры:

1>. Рабочее напряжение: 85 ~ 250 В переменного тока;

2>. Напряжение нагрузки: 85-250 В переменного тока;

3>. Ток нагрузки: 10A/канал (макс.);

4>. Стандарт WIFI: 2,4 ГГц b/g/n;

5>. Рабочая температура:-20 ℃ ~ 70 ℃;

6>. Рабочая влажность: 5%-90% относительной влажности;

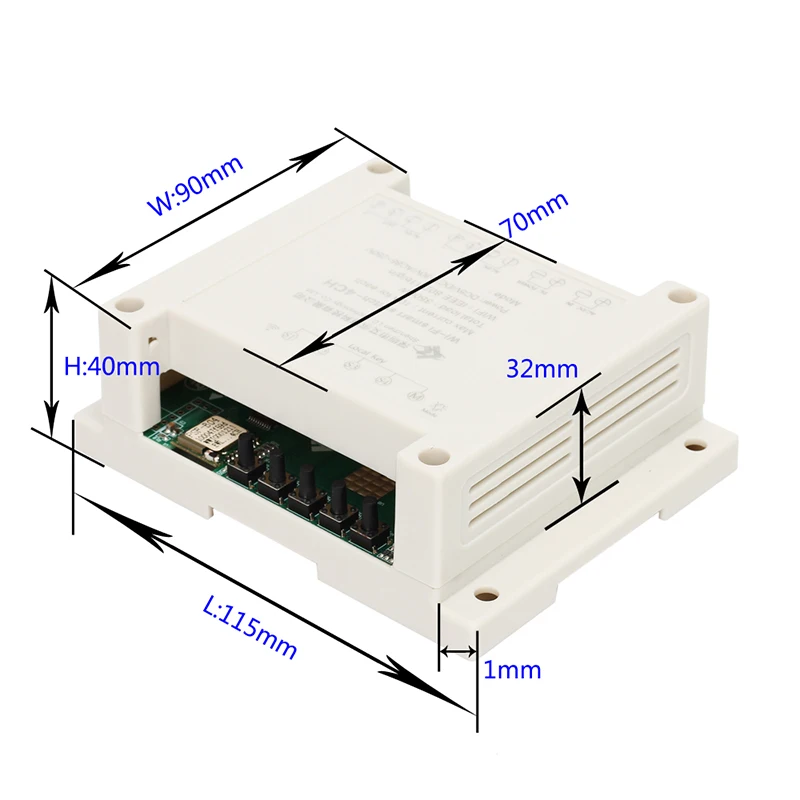

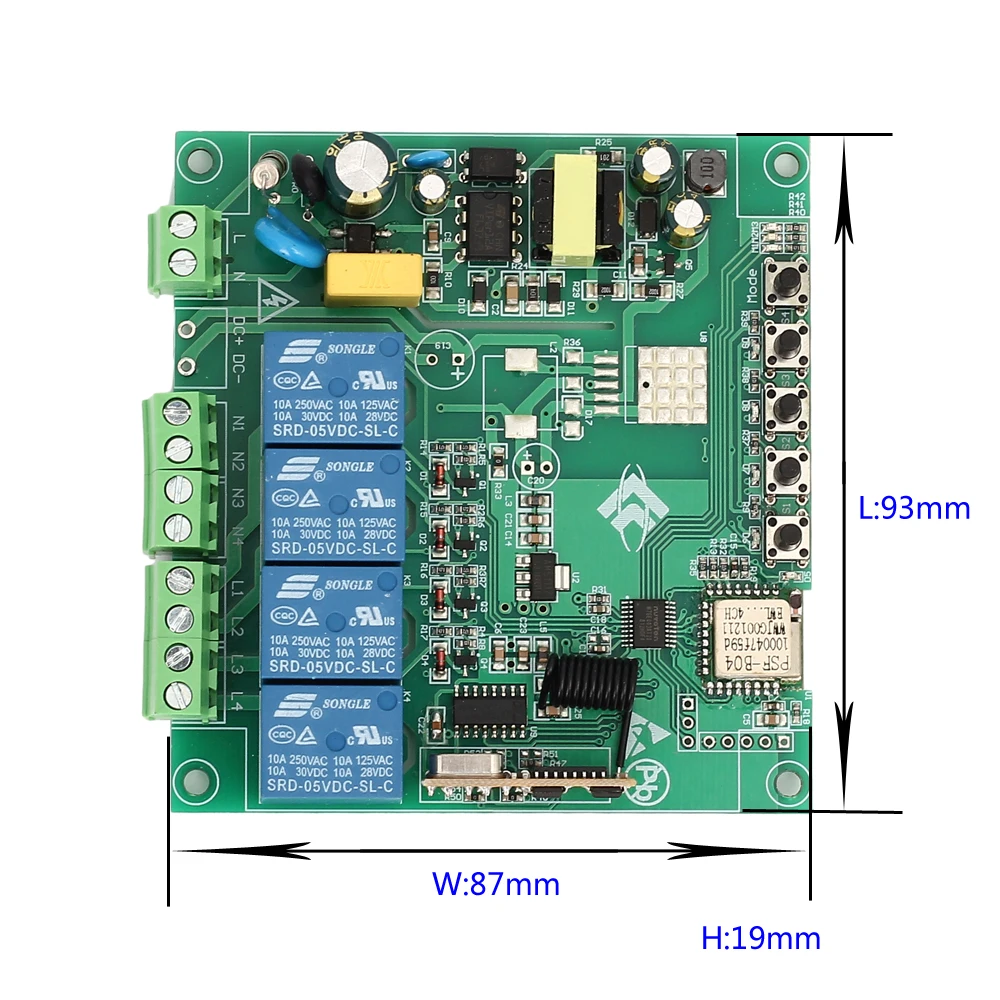

7>. Размер контроллера: 11,5*9,0*4,0 см;

8>. Размер пульта дистанционного управления: около 6*4*1,5 см.

4. Функция:

1>. Запланированное время

Пользователи могут задать Повтор или отдельные графики синхронизации для включения/выключения устройств в соответствии с вашими потребностями. Представь, что свет выключается в вечернее время (10:00 вечера) и в утреннее время (7:00 утра) каждый день автоматически.

2>. Таймер обратного отсчета

Таймер обратного отсчета позволяет пользователям включать/выключать устройство во время обратного отсчета. Эта функция поддерживает до 24 часов обратного отсчета. Он может быть широко применен к устройствам с батареей для зарядки. Просто представь, что ваш мобильный телефон прекратил зарядку после 3 часов обратного отсчета.

3>. Циклическая Синхронизация

EWelink-это первое приложение smart home на внутреннем рынке, которое выпускает мощную функцию синхронизации. Циклический таймер позволяет пользователям включать/выключать устройство с заданными интервалами и работать в течение определенного времени. С циклическим таймером вы можете запускать устройство каждые 30 минут и работать в течение 10 минут каждый раз.

4>. Функция группирования

Это позволяет пользователям назначать все добавленные устройства для разных групп, чтобы они могли легко проверять и управлять устройствами. Чтобы использовать эту функцию, просто нажмите на выпадающее меню в верхней части списка устройств.

Создайте группу с именем «Мой кабинет» и добавьте все бытовые приборы в кабинет в группу для удобного управления.

5>. Умная сцена

Смарт-сцена позволяет пользователям использовать одно устройство для автоматического включения/выключения одного или нескольких устройств.

Таким образом, вы можете создать две сцены с именем «Возвращение домой» и «оставить дом». Как только вы приедете или выходите из дома, дверь открывается/закрыта, свет или другая бытовая техника автоматически включается/выключается.

6>. Общий контроль

Владельцы устройств могут поделиться контролем своих собственных устройств с другими пользователями eWeLink. Пригласите членов вашей семьи вместе управлять вашим умным домом!

Нажмите на «shares» и Введите идентификатор eWeLink, с которым вы хотите поделиться (либо номер телефона, либо адрес электронной почты), убедитесь, что человек также онлайн. После подтверждения сообщения о приглашении он/она будет иметь право управлять вашими устройствами.

5. Рабочий модуль:

1>. Изменение режима работы:

По умолчанию используется режим самоблокировки.

СВЕТОДИОД, соответствующий режиму работы, включается при нажатии кнопки «режим».

M1: Красный светодиодный индикатор. Автономный режим блокировки;

M2: синий светодиодный индикатор. Режим инчинга;

M3: зеленый светодиодный индикатор. Режим блокировки.

2>. Режим самоблокировки:

Управляйте каждым выходным разъемом 4.-выходное реле канала работает независимо друг от друга.

Например, если пользователи включили CH1, подключенное устройство продолжает включаться. Если пользователи выключат CH2, подключенное устройство будет выключено.

Например: Нажмите кнопку CH1, реле CH1 будет продолжать работать; нажмите еще раз, реле CH1 выключено.

3>. Режим инширования: это также режим блокировки

Управляйте каждым выходным разъемом 4.-выходное реле канала работает независимо друг от друга.

Пользователи могут включить подключенные устройства для 1 s.

Например, пользователи могут включить подключенное устройство CH1 для 1 s, затем автоматическое выключение.

Например: Нажмите кнопку CH1, реле CH1 будет продолжать работать в течение 1 s, а затем автоматическое реле CH1.

4>. Режим блокировки:

4 выхода связаны друг с другом, только один выход может работать одновременно.

Пользователи могут включать 1 устройство каждый раз и одновременно выключать другие устройства.

Например, если пользователи включили CH2, то при включении CH3 CH2 будет автоматически отключен одновременно.

6. Кнопка управления:

1>. Модуль можно управлять кнопкой на модуле.

2>. Используйте шаги:

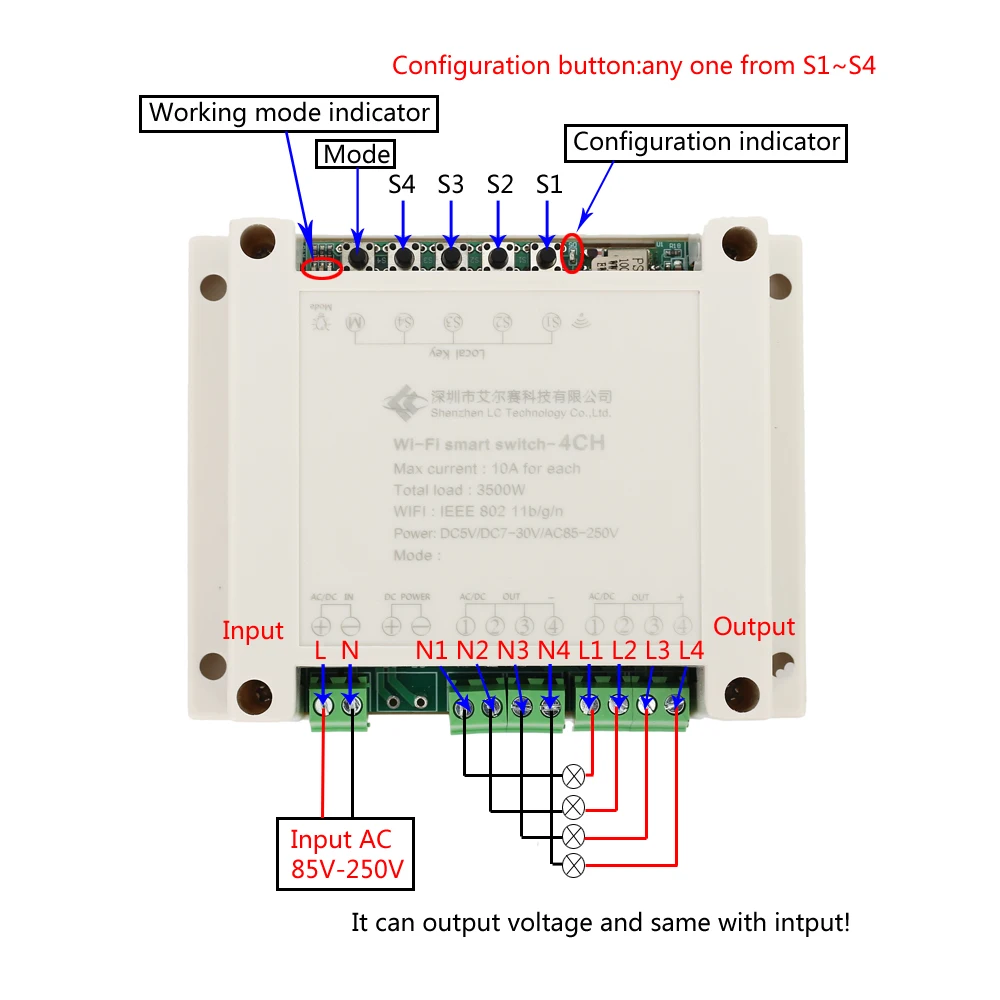

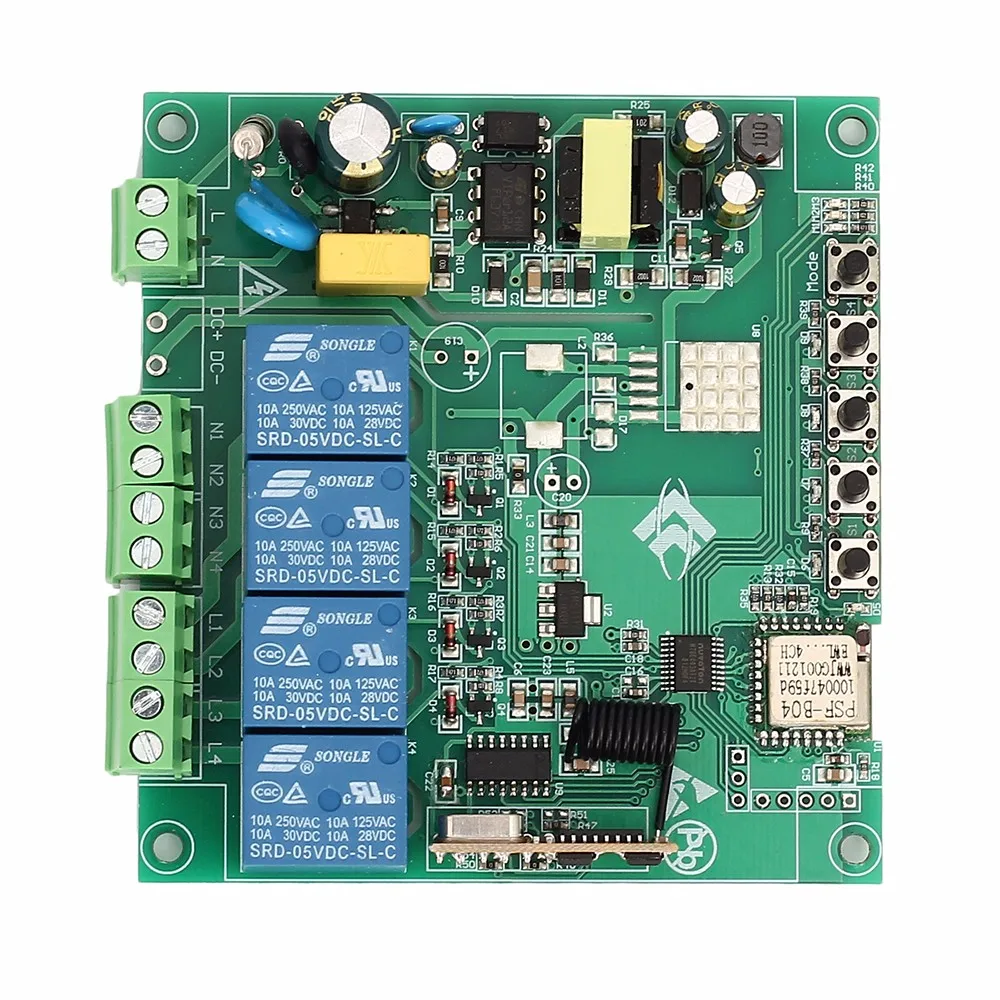

Шаг 1: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N'. (Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать рабочий модуль и тест.)

Шаг 2: нажмите кнопку «режим», чтобы выбрать рабочий модуль.

Шаг 3: тест. E. g нажмите кнопку S2, затем реле вывода CH2 (L2/N2) включится, и выходной светодиодный индикатор D7 включится одновременно.

Шаг 4: Удалите источник питания, а затем подключите к выходному терминалу.

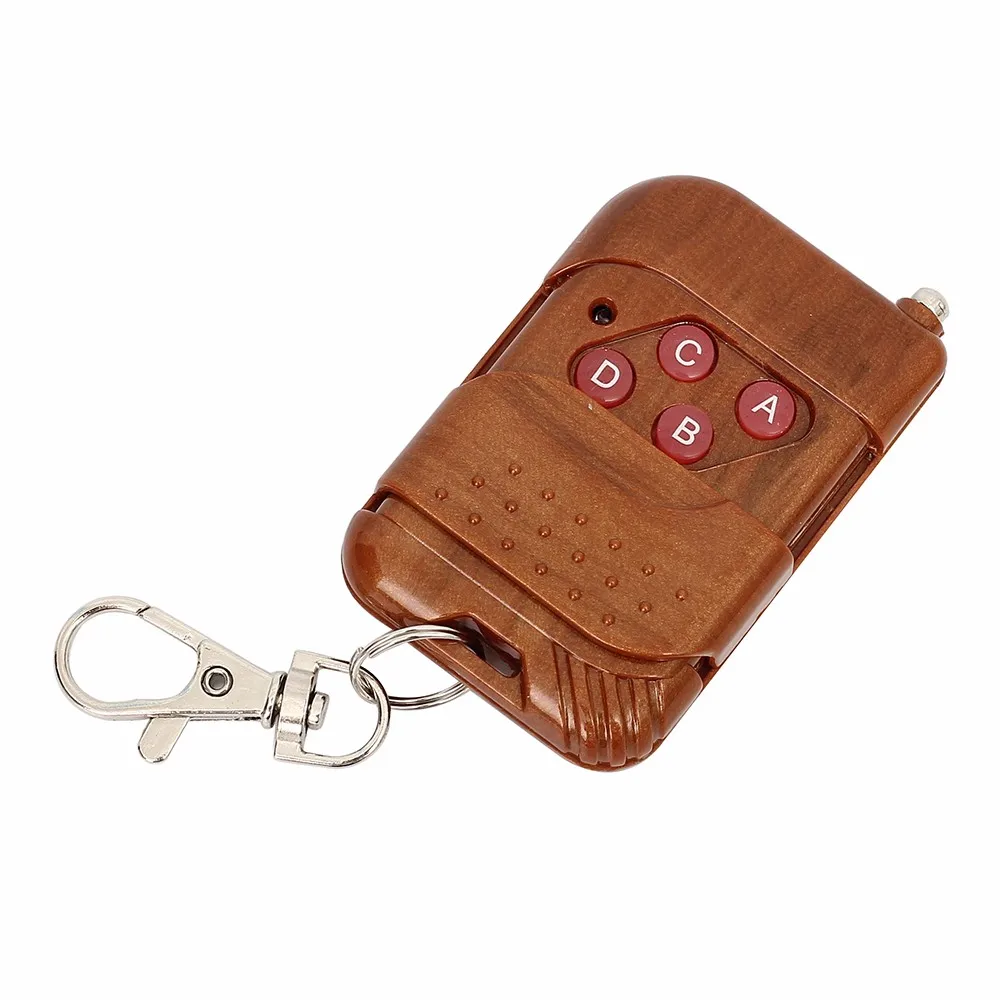

7. Пульт дистанционного управления:

1>. Модуль может управляться дистанционным контроллером 433 МГц.

2>. Соответствие между пультом дистанционного управления и модулем:

'A' на пульте дистанционного управления соответствует CH1;

'B' на пульте дистанционного управления соответствует CH2;

'C' на пульте дистанционного управления соответствует CH3;

'D' на пульте дистанционного управления соответствует CH4;

3>. Используйте шаги:

Шаг 1: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N'. (Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать рабочий модуль и тест.)

Шаг 2: нажмите кнопку «режим», чтобы выбрать рабочий модуль.

Шаг 3: тест. E. g нажмите кнопку «c'», затем реле вывода CH3 (L3/N3) включится, и светодиодный индикатор D8 включится одновременно.

Шаг 4: Удалите источник питания, а затем подключите к выходному терминалу.

4>. Если пользователь должен использовать тот же тип другого пульта дистанционного управления 433 МГц. Он должен соединиться между модулем и пультом дистанционного управления следующим образом:

Шаг 1: нажмите любую кнопку на оригинальном пульте дистанционного управления, который включает в себя в упаковке в течение 2 секунд.

Шаг 2: кнопка спуска после включения светодиодного индикатора.

Шаг 3: нажмите любую кнопку на новом пульте дистанционного управления.

Шаг 4: это означает удачное сопряжение, если светодиод мигает 4 раза.

5>. Если пользователям требуется четкое соответствие между модулем и пультом дистанционного управления. Требуется четкое соответствие следующим образом:

Шаг 1: нажмите любую кнопку на оригинальном пульте дистанционного управления, который включает в себя в упаковке в течение 8 секунд.

Шаг 2: это означает удачное сопряжение при выключении светодиода.

8. Приложение eWelink интеллектуальное управление:

1>. Модуль может управляться с помощью приложения интеллектуального управления.

2>. Он может добавлять/делиться/удалять устройство, устанавливать задержку, дистанционное управление приложением, получать статус работы и так далее.

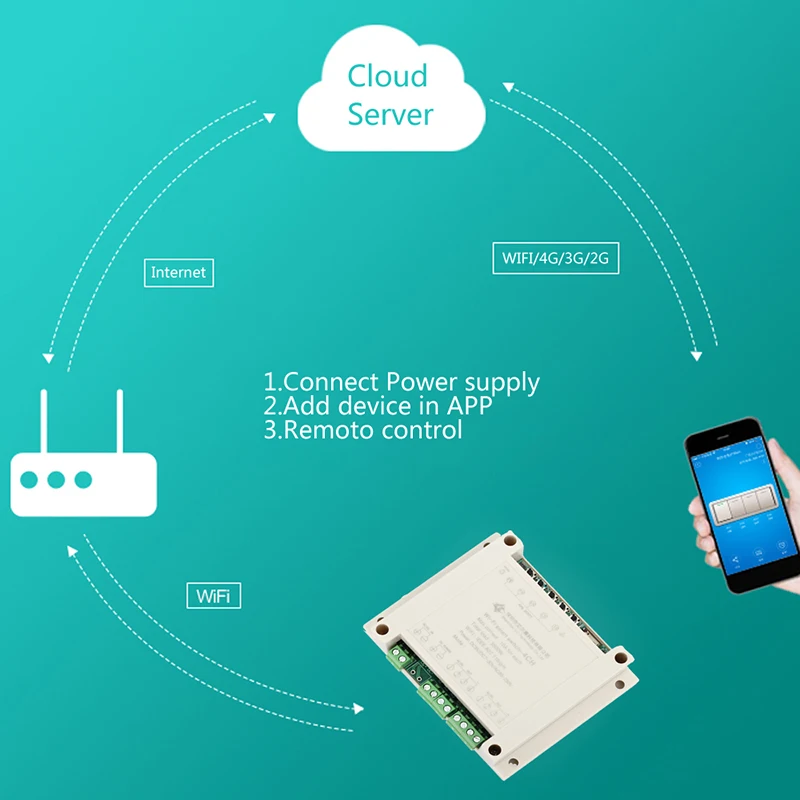

3>. Шаги сопряжения:

Шаг 1: Установите и зарегистрируйте приложение eWelink, выберите соответствующий язык. Используйте приложение для «APP Store» или «Google Play» или официальный веб-сайт eWelink.

Шаг 2: подключите источник питания переменного тока 85 ~ 250 В на 'L' и 'N'. (Примечание: Пожалуйста, не Подключайтесь к нагрузке, прежде чем выбрать рабочий модуль и тест.)

Шаг 3: Убедитесь, что модуль в диапазоне WIFI и телефона подключен к тому же WIFI роутеру.

Шаг 4: откройте приложение eWelink.

Шаг 5: удерживайте нажатие на кнопку конфигурации любой в S1-S4 более 6 секунд. Когда светодиод «D5» начинает мигать, а затем нажмите «Добавить устройство».

Шаг 6: выберите «Прикосновение» в приложении.

Шаг 7: введите имя WIFI и пароль, который подключается к телефону.

Шаг 8: ожидание и настройка около 3 минут.

Шаг 9: если сопряжение не сработает, попробуйте несколько раз.

Шаг 10: сброс имени устройства модуля после успешного подключения.

Шаг 11: тест и набор модулей.

4>. Используйте шаги:

Шаг 1: Убедитесь, что уже успешно соединены между модулем и приложением.

Шаг 2: Убедитесь, что модуль находится в диапазоне WIFI.

Шаг 3: Убедитесь, что телефон подключен к Wi-Fi/4G/3G/2G. Любой Интернет. Это означает, что телефон не должен подключаться к WIFI после успешного сопряжения.

Шаг 4: Подключите к выходному терминалу.

Шаг 5: подключите источник питания AC 85 ~ 250 V на 'L' и 'N'.

Шаг 6: установите режим работы.

Шаг 7: использование и управление модулем.

9. Отношение режима управления:

1>. Он может поддерживать три управления одновременно. Например, пользователь может включить CH1 кнопкой, но выключить с помощью пульта дистанционного управления или приложения.

2>. Приложение может получить статус работы при помощи кнопки или пульта дистанционного управления.

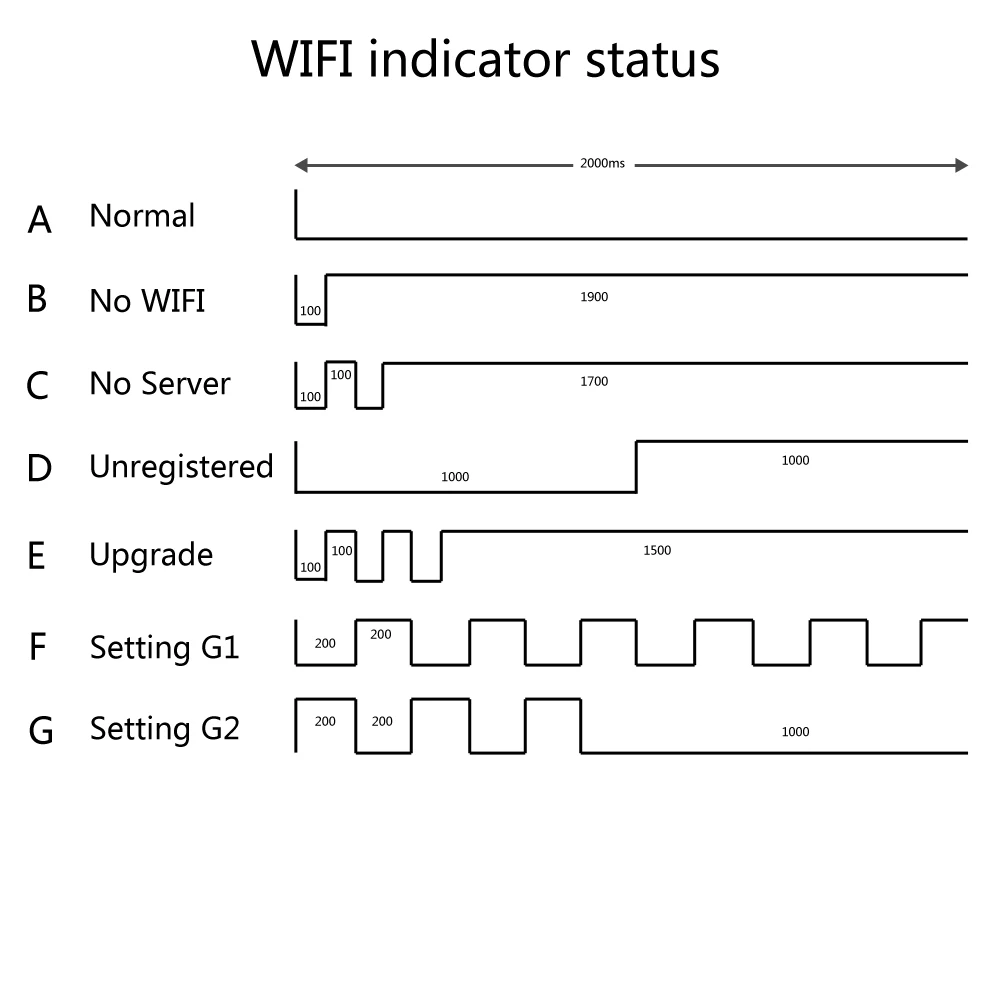

10. Описание состояния индикатора WIFI:

Период мигания индикатора составляет 2 секунды. Светодиодный индикатор включается при высоком уровне и выключается при низком уровне, как показано на рисунке.

А. Нормально: модуль работает нормально, и он правильно подключен к облачному серверу. В этот момент вы можете управлять модулем через приложение. В любом другом режиме невозможно управлять модулем через приложение.

B. Нет WIFI: модуль не может подключиться к маршрутизатору.

C. Нет сервера: модуль успешно подключен к маршрутизатору, но не может подключиться к серверу.

D. Незарегистрированный: модуль еще не связан с какой-либо учетной записью приложения.

Е. Обновление: обновляется прошивка модуля.

F. настройка G1: модуль находится в режиме AP. режим конфигурации используется модулем для получения необходимой информации о сервисной сети, предоставляемой приложением mobile terminal. включая SSID маршрутизатора, пароль и IP сервера, номер порта и т. д.

G: Настройка G2: модуль находится в режиме касания. режим конфигурации используется модулем для получения необходимой информации о сервисной сети, предоставляемой приложением mobile terminal. включая SSID маршрутизатора, пароль и IP сервера, номер порта и т. д.

11. Применение:

1>. Умный дом. Пульт дистанционного управления бытовой техникой, такой как кондиционер, электрические вентиляторы, рисоварки, фонари и т. Д.;

2>. Автоматическое управление двигателем;

3>. Интеллектуальная работа производственного цеха;

4>. Интеллектуальное управление сельским хозяйством;

12. Обратите внимание:

1>. Он может выводить напряжение, поэтому модуль может подключаться к нагрузке напрямую!

2>. В первый раз, когда сопряжение, телефон должен быть подключен к WIFI от маршрутизатора. Не нужно подключаться к WIFI после успеха сопряжения.

3>. Его источник питания переменного тока и не может обеспечить напряжение от постоянного тока.

13. Часто задаваемые вопросы:

1>. Почему реле начинает работать автоматически после включения питания?

В: плохой контакт, пожалуйста, удалите источник питания и повторно подключите более одного раза.

2>. Почему пара не может успешно работать?

В: Пожалуйста, убедитесь, что модуль находится в диапазоне WIFI от маршрутизатора. Телефон подключается к тому же WIFI. Во-вторых, нужно попробовать более одного раза.

3>. Может ли он получить статус работы?

В: да, приложение может получить статус работы.

4>. Почему приложение выключается и модуль не может управляться после успешного сопряжения?

В: модуль необходимо установить внутри после успешного сопряжения около 1-2 минут. затем проверьте «описание состояния индикатора WiFi», чтобы найти причину. проверьте, устанавливает ли ваш маршрутизатор MAC-адрес фильтрации. удалите устройство и re-pair.Use маршрутизатор 2,4G и не используйте другие.

5>. Почему нельзя добавить устройство?

В: закройте WIFI на телефоне и подождите более 10 минут. Затем перезагрузите Модуль и повторно подключите WIFI. Держите модуль близко к маршрутизатору.

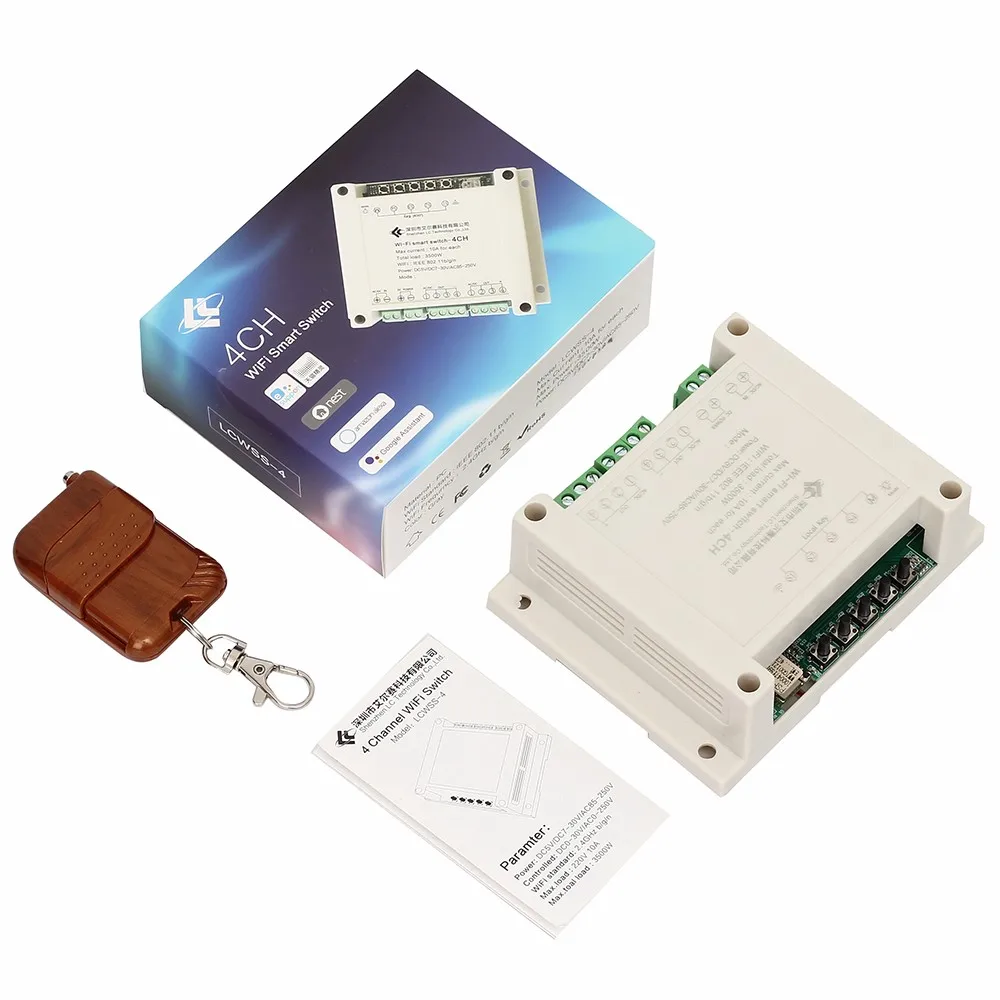

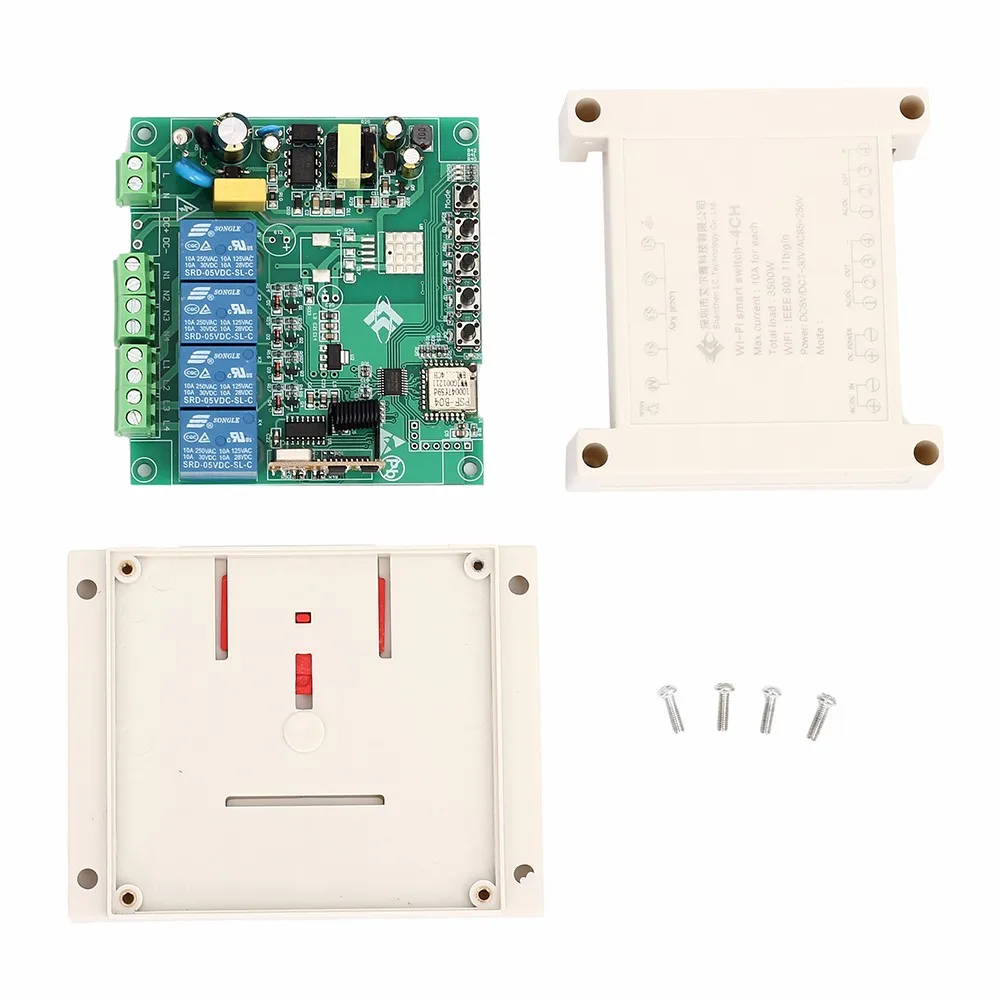

14. Упаковка:

1>. 1 шт. 4CH WIFI релейный модуль;

2>. 1 шт. 433 МГц пульт дистанционного управления;

3>. 1 шт. руководство по эксплуатации;
