2 полосный RS485/1 RS422 to fiber конвертер одиночный (мульти) режим двухволоконный ST порт

2 полосный RS485/1 RS422 to fiber конвертер одиночный (мульти) режим двухволоконный ST порт

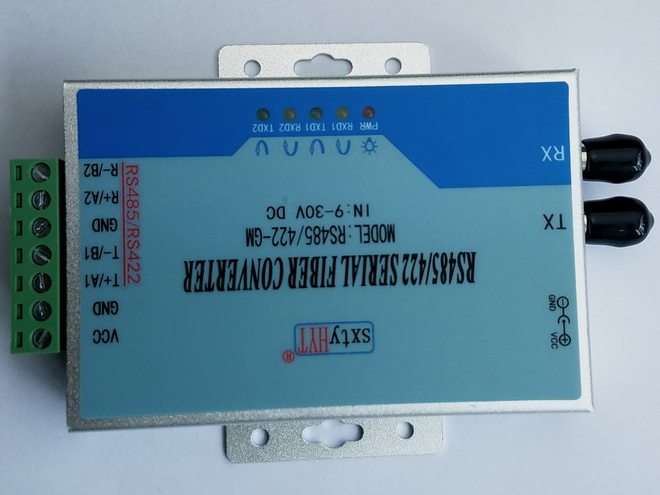

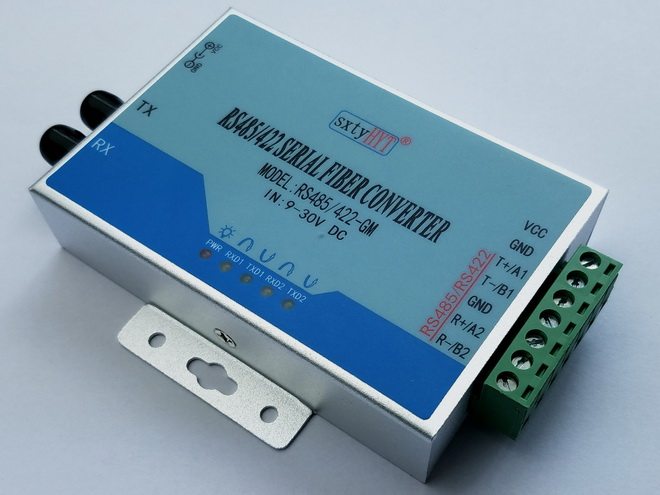

1. Одномодовое Оптическое волокно (20 км) одномодовое двойное волокно ST card mouth 2. Многомодовое волокно (5 км) многомодовое двойное волокно ST Card mouth         RS485/422 одномодовый двухволоконно-оптический преобразователь (карта ST): Модель: RS485/422-GM-SD-ST RS485/422 многомодовый двухволоконно-оптический преобразователь (ST карта): Модель: RS485/422-GM-MD-ST (Промышленный уровень, Антистатическая, анти-помехи, уровень 2 Молниезащита protection-600W Молниезащита ТВ трубки и 90V5KA Молниезащита B3D090L разрядная трубка) RS485/422 Одномодовый (многомодовый) двухволоконный преобразователь поддерживает передачу данных на большие расстояния двух RS485 или одного RS422 оптического волокна. RS422/RS485 выходной интерфейс принимает двухуровневые молнии protection-600W молниезащиты tv-трубки и 90V5KA молниезащиты B3D090L разрядной трубки. Он может эффективно предотвратить повреждение статического электричества, удар молнии, всплеск и разность земного потенциала от шины RS422/RS485 к оборудованию. Преобразователь имеет автоматический трансивер с нулевой задержкой и преобразование трансивера. Уникальная схема ввода/вывода может автоматически контролировать направление потока данных без каких-либо сигналов рукопожатия (например, RTS, DTR) и настроек перемычки для реализации полнодуплексного (RS-422) и полудуплексный (RS-485) Режим преобразования, plug-and-play. RS485/422 Одномодовый (многомодовый) двухволоконно-оптический преобразователь имеет самое длинное расстояние связи до 20 км (многомодовый 5 км), максимальная скорость передачи сигнала RS-485/RS-422 может достигать 256 кбит/с. Интерфейсы различных электрических стандартов могут быть смешаны. Конвертер RS232 может использоваться для подключения конвертера RS485/422. Он может заменить RS-232 на RS-485/422 интерфейсный преобразователь или оптоэлектронный изолятор. Он обеспечивает отличные характеристики EMI/RFT. Он может подключать устройства интерфейса 128 RS-422 или RS-485 со скоростью передачи данных 300-200 кбит/с и индикатором источника питания и индикатором потока данных для указания неисправности. Изделие используется в парах. Для связи интерфейса RS485, один интерфейс RS485 одного концевого оптоволоконного конвертера соответствует двум интерфейсам RS485 другого концевого оптоволоконного конвертера. Левый терминал расположен следующим образом: (этикетка продукта отмечена) 1 -------------- VCC блок питания с положительным полюсом 2---------- GND разъем питания отрицательный полюс 3 ----------------- модуль TX порт отправки Приемный порт модуля RX Правый терминал расположен следующим образом: (этикетка продукта отмечена)1 ------------- VCC блок питания положительный полюс2 ------------- GND источник питания отрицательный полюсD + (A) RS485 на переднем конце/1 Маршрут T +/A1 RS422D-(B) 4 ------------------- T-/B1 RS422 отправка отрицательного конца/1 Маршрут RS4855 ------------- GND сигнал заземления (подключен с блоком питания отрицательного полюса)D + (A) 6 ----------------------- R +/A2 RS422 получил передний конец/2 маршрута RS485D-(B) отрицательного конца/2-способ RS485 получил R-/B2 RS422Пять сигнальных огней:Источник питания (PWR)--медленная вспышка означает, что конвертер оптического волокна работает нормально, когда он включенБыстрая вспышка светового модуля без полученного сигналаПолучение (RXD1)-быстрая вспышка означает, что 1 канал получает данныеОтправить (TXD1)-быстрая вспышка означает, что 1 Маршрут отправляет данныеПолучение (RXD2)-быстрая вспышка означает, что 2 канала получают данныеОтправить (TXD2)-быстрая вспышка означает, что 2 маршрута отправляют данныеОн может поддерживать данные двухсторонней RS-485 или данные 1-сторонней RS-422 одновременно.Автоматическая пересылка с нулевой задержкой_ Асинхронная передача, точка-Многоточечное применение, интерфейс RS-485/422 и оптическое волокно_ Автоматическое обнаружение скорости последовательного порта, идентификации и управления направлением передачи данныхСкорость связи: 300BPS-200KBPS_ Рабочий Источник питания: 9-30VDC/350mA (широкий вход напряжения, внутренний стабилизированный модуль изоляции напряжения специального источника питания), внешний источник питанияДополнительный интерфейс SC/FC/ST_ Рабочая длина волны: 1310 нмРасстояние связи: RS485/422> 1,5 км (9,6 кбит/с) Одиночный режим до 20 км, мульти-режим до 5 кмВозможность подключения устройств интерфейса 128 RS-485 или RS-422_ Режим работы: асинхронный полудуплекс (RS-485) или асинхронный полный дуплекс (RS-422) Универсальный, без настроек перемычки_ RS-485/422 уровень молниезащиты 2 в Wire-600W Молниезащита tv-трубки, 90V5KA Молниезащита B3D090L разрядная трубка, защита от перенапряжения, +/-15KV защита от ESD и предотвращение помех на земле_ Передача данных: RS485/422 витая пара или Экранированное одномодовое оптическое многомодовое волокно_ Размер профиля: 115 мм * 90 мм * 23 мм_ Использование окружающей среды:-40 ~ 85 C, относительная влажность от 5% до 95%.Связь с ПЛК_ Система управления промышленной автоматизации_ Удаленная компьютерная система мониторингаАвтоматизированное электронное производственное оборудование_ Система контроля доступаСистема управления посещаемостью_ Система потребленияСистема парковки_ Система самопомощи_ Автобусная система сбора пошлин
