ЖК ac220V 230 V 50 Гц 60 5 80A RS485 (MODBUS RTU) удаленного счетчика функция подсветки счетчик

ЖК ac220V 230 V 50 Гц 60 5 80A RS485 (MODBUS RTU) удаленного счетчика функция подсветки счетчик

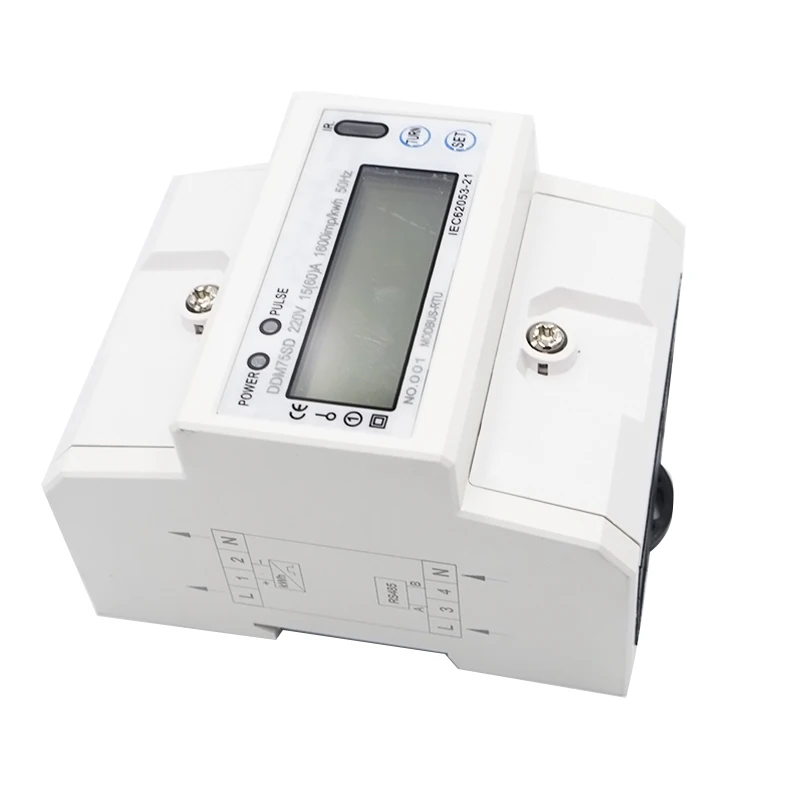

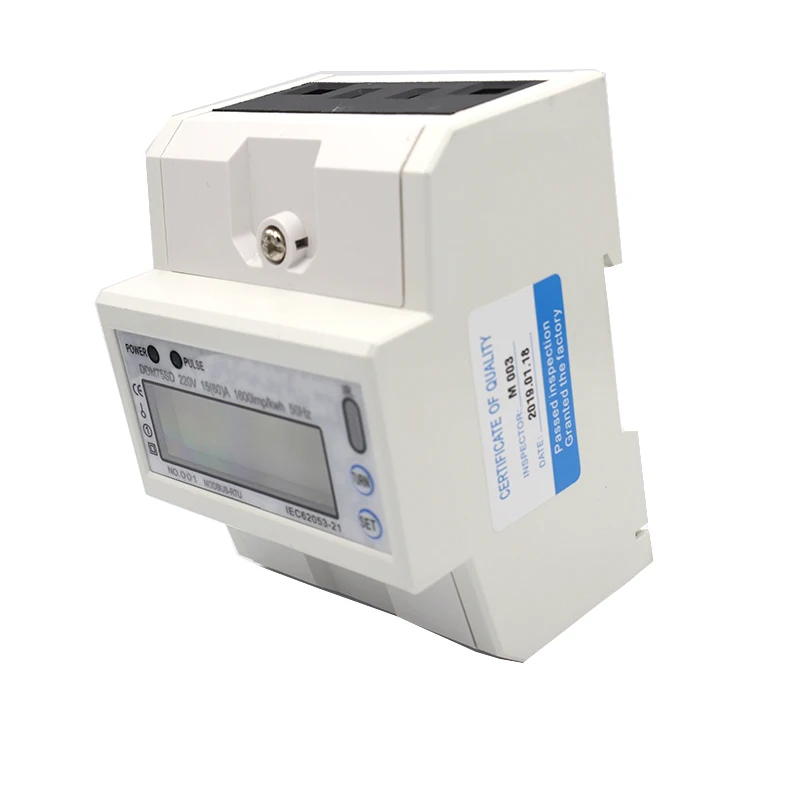

Модель продукта: DDM75SD DDM75SR

Ток: 5-20a, 10-40A, 15-60A, 20-80A Напряжение: 220 В/230 В Частота: 50 Гц/60 Гц Дисплей: ЖК-дисплей + Подсветка DDM75SD дисплей и чтение: электричество, ток, напряжение, частота, коэффициент мощности. DDM75SR стандартная конфигурация 5 + 1 Подсветка ЖК-дисплей (99999.1kWh). Три протокола связи: modbus-rtu, DL/t645-1997, DL/t645-2007 Дистанционный измеритель: RS485 Нажмите кнопку (поворот) для переключения: электричество, ток, напряжение, частота, коэффициент мощности (Набор) ключ: Установочный адрес 1-247, Скорость передачи данных 1200/2400/4800/9600, по умолчанию, Проверьте Бит нечетный/ровный/нет

Модель продукта: DDM75SD DDM75SR

DDM75SD DDM75SD является din-рейкой однофазный двухпроводной активный электронный счетчик энергии. Он использует много передовых технологий исследований и разработок, таких как микроэлектронные технологии, специализированные крупномасштабные ИС (интегральная схема), цифровые образцы и технологии обработки. Технические характеристики полностью соответствуют международным стандартам IEC 62053-21 для однофазного СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ класса 1. Он может непосредственно и точно измерить нагрузку активного потребления энергии в однофазных сети переменного тока номинальной частоты 50 Гц или 60 Гц. Он обладает отличной долгосрочной надежностью, небольшим объемом, легким весом, идеальным внешним видом, простой установкой и т. д. Этот счетчик уже получил патентный сертификат от китайского государственного управления интеллектуальной собственности в настоящее время. Патентный Сертификат № 2012 3 0473770.X, любой другой патентный сертификат страны в оценке.

Функции и особенности

√ Доступно в соответствии со стандартом DIN 35 мм и соответствует стандартам DIN EN 50022. √ Ширина одного полюса (модуль 12,5 мм), соответствует стандартам DIN43880. √ DDM75SD стандартная конфигурация 5 + 1 Подсветка ЖК-дисплея (99999.1kWh). √ DDM75SR стандартная конфигурация 5 + 1 Подсветка ЖК-дисплей (99999.1kWh) √ RS485 (протокол связи MODBUS-RTU) функция дистанционного считывания. √ DDM75SD дисплей и чтение: электричество, ток, напряжение, частота, коэффициент мощности. √ Стандартная конфигурация импульсный выход пассивный (полярность), может выбрать дальний импульсный выход пассивный (неполярность). и свяжитесь со всеми видами AMR системы удобно, в соответствии со стандартом IEC 62053-31 и DIN 43864. √ Двухцветные светодиодные инструкции, состояние электропитания (зеленый) и сигнал энергетического импульса (красный). √ Автоматическое определение направления потока тока нагрузки. И инструкции на светодиодах (при отображении Помощь 1 на ЖК-дисплее, это означает обратную подачу тока нагрузки). √ Измерение в одном направлении Однофазное двухпроводное активное энергопотребление. Это ничто с направлением потока тока нагрузки. Соответствует стандарту IEC 62053-21. √ Прямое соединение типа S. √ Крышка удлинительных клемм для защиты от использования в целях безопасности.

Технические параметры DDM75SD

DDM75SD

Технические параметры DDM75SD

Многофункциональный дисплей Три протокола связи: modbus-rtu, DL/t645-1997, DL/t645-2007 Автоматический циклический дисплей Нажмите кнопку (поворот) для переключения: электричество, ток, напряжение, частота, коэффициент мощности (Набор) ключ: Установочный адрес 1-247, Скорость передачи данных 1200/2400/4800/9600, по умолчанию, Проверьте Бит нечетный/ровный/нет RS485 (протокол связи MODBUS-RTU) функция дистанционного считывания

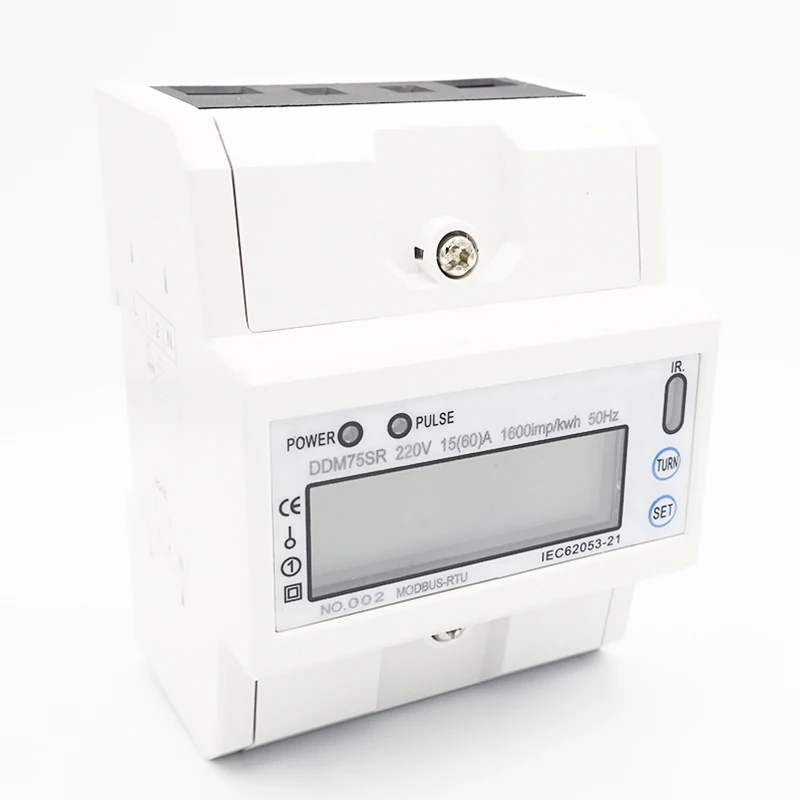

Технические параметры mdd75sr

MMD75SR

Технические параметры mdd75sr

Три протокола связи: modbus-rtu, DL/t645-1997, DL/t645-2007 Дисплей: 5 + 1 ЖК-дисплей с подсветкой (99999.1kWh). (Набор) ключ: Установочный адрес 1-247, Скорость передачи данных 1200/2400/4800/9600, по умолчанию, Проверьте Бит нечетный/ровный/нет RS485 (протокол связи MODBUS-RTU) функция дистанционного считывания

Экологические показатели: DDM75SD DDM75SR

Экологические показатели: Рабочая влажность ≤ 75% Влажность хранения ≤ 95% Рабочая температура-10 °C-+ 50 °C Температура хранения-30 °C-+ 70 °C Международный стандарт IEC 62053-21 Внутренний стандарт GB/T17215.321-2008 Класс точности 1 Пылезащитный и водонепроницаемый IP 51 Защитный изоляционный инкапсуляционный Тип Ⅱ

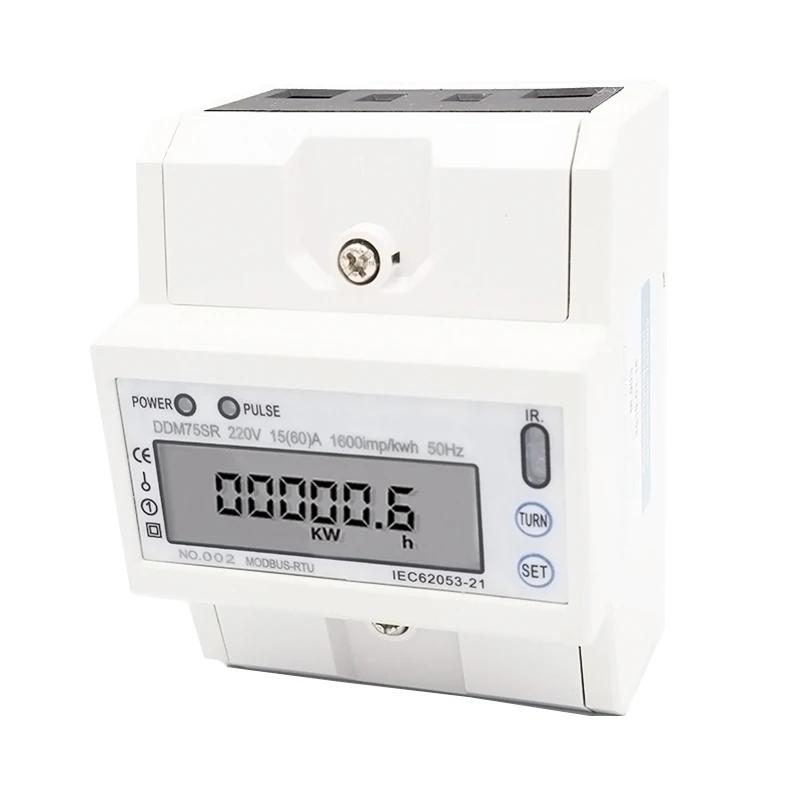

ЖК-дисплей

1-й экран отображает ID адрес добавить 001 2-й экран отображает скорость передачи данных bd 9600 3-й экран отображает постоянный CoSE 1000imp 4-й экран отображает общее количество электроэнергии 000000,00 кВт · ч

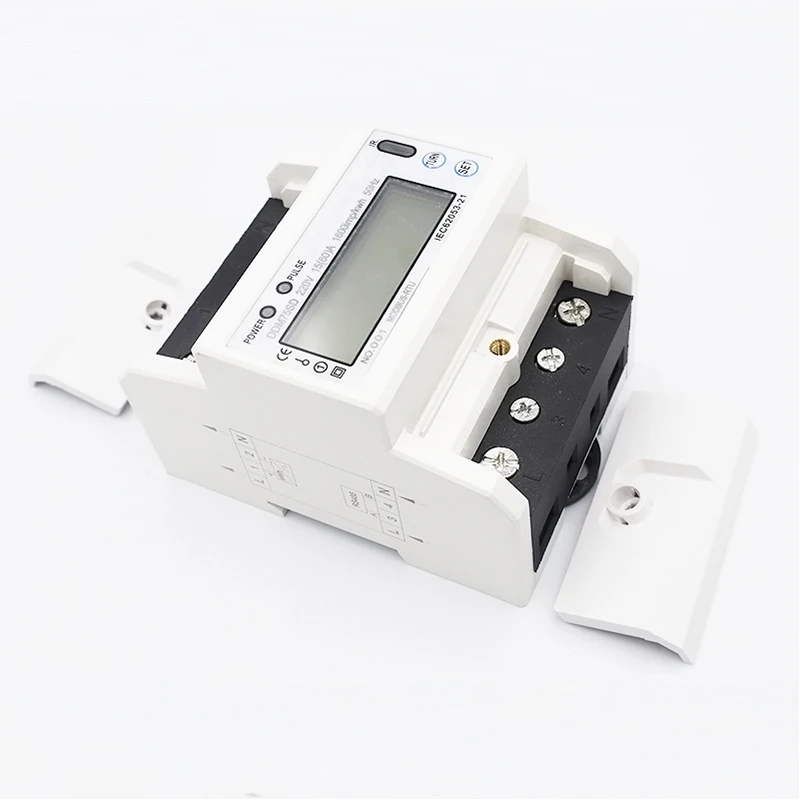

Импульсный выход и выход RS485

Однофазный двухпроводной счетчик энергии din-рейки также имеет импульсный выход независимо от внутренней цепи. Порт 21 счетчика подключен к положительному полюсу, а порт 20 подключен к отрицательному полюсу. Порт 23 является положительным полюсом RS485, а порт 24-отрицательным полюсом RS485. Для цепи требуется напряжение 5 ~ 27 В постоянного тока и максимальный ток 27 мА постоянного тока.

RS485 Коммуникационный счетчик приложения для чтения (протокол связи) и зарегистрированный адрес

Измеритель может удаленно записывать данные, такие как электрическая энергия в измерителе через его интерфейс RS485 и переносить данные электрической энергии в измерителе на близком расстоянии с портативным компьютером через его инфракрасную связь interfac. Формат кодирования, паритет (даже паритет) и режим передачи данных (восемь бит данных, один стоп бит) отвечают MODBUS-RTU стандартным требованиям. Скорость передачи данных может быть 1200bps, 2400bps, 4800bps или 9600bps (по умолчанию). Если нет особых требований, счетчик устанавливается в соответствии со скоростью передачи данных по умолчанию 9600bps. Адрес счетчика и скорость передачи данных могут быть изменены программным обеспечением, которое мы предоставляем.

MODBUS-RTU Описание протокола связи:

1 Формат данных: Адрес + функциональный код + данные + контрольный код CRC 2 типа регистра Счетчик использует два типа регистров, независимо адресованных. Первый тип-это регистр данных, только для чтения, с помощью командного кода 0x04 для чтения. Второй тип-это регистр параметров, который читается и записывается, читается с помощью командного кода 0x03 и устанавливается с помощью командного кода 0x10. 3 формат данных Данные поплавкового типа: данные, Считываемые с измерителя, соответствуют IEEE-754 стандартным числам с плавающей точкой, и формат данных-32-битный 4-байтовый одноточный формат данных с плавающей точкой.

6: Пример

(1) чтение операции первого типа Регистра (регистр данных) Напряжение считывания: Передача данных (шестигранный): 01 04 00 00 00 02 71 CB

(3) Запись второго типа Регистра (регистр параметров) Изменить адрес счетчика: Передача данных (HEX): 01 10 00 08 00 02 04 40 00 00 E7 C9 (измените адрес метра на 02)

Устранение неполадок

Проверка состояния неисправности Предупреждение ♦Во время обслуживания не прикасайтесь к проводке счетчика руками, металлом или голыми проводами, чтобы предотвратить Электрический удар. ♦Всегда отсоедините питание от счетчика и отсоедините питание от устройства установки счетчика до выполнения технического обслуживания. Опасность ♦Только квалифицированный персонал, знающий соответствующие операции и процедуры, может выполнять техническое обслуживание на этом счетчике. ♦Используйте теплоизоляционные инструменты для технического обслуживания. ♦Убедитесь, что восстановили защитный чехол после обслуживания. ♦Не повреждает уплотнение счетчика.

RS-485 общие проблемы и решения сети

RS-485 Расстояние связи

Как и RS-422, RS-485 имеет максимальное расстояние передачи около 1219 метров и максимальную скорость передачи 10 МБ/с./с. Длина сбалансированной витой пары обратно пропорциональна скорости передачи. Можно использовать самую длинную указанную длину кабеля только тогда, когда скорость передачи ниже 100 КБ/с. Самая высокая скорость передачи возможна только на очень коротких расстояниях. Как правило, максимальная скорость передачи 100-метрового кабеля витой пары составляет всего 1 МБ/с./с.

RS-485 топология сети

Топология сети RS-485, как правило, принимает терминальную структуру типа шины и не поддерживает кольцевые или Звездные сети. Предпочтительно использовать автобус для подключения различных узлов в серии, и длина ведущей линии от автобуса до каждого узла должна быть максимально короткой, так что отраженный сигнал в листе оказывает Наименьшее влияние на сигнал автобуса. Таким образом, в качестве шины должен быть предоставлен один непрерывный сигнал.

RS-485 Соединительный резистор

RS-485 требует двух соединительных резисторов, сопротивление которых равно характерному импедансу кабеля передачи. В большинстве случаев, окончание сопоставляется между 100Ω и 120Ω. Концевые соответствующие резисторы не требуются для расстояния передачи ниже 300 метров. Клеммные резисторы подключены к обоим концам трансмиссионной шины.

Полярность кабеля RS-485

RS-485 использует два провода для передачи. Два провода отличаются и маркируются соответственно A и B. Линия А-это та, которая имеет более высокое напряжение в режиме холостого хода

RS-485 кабель

RS-485 можно использовать международные и китайские стандартные кабели связи. Международный стандарт кабеля: диаметр провода больше, чем AWG18. Китайский стандарт RVVP1 × 2 × 0,5 мм ²

Изоляция и защита от помех RS-485 линий связи

Щит экранированной витой пары должен быть подключен к защитным клеммам каждого RS-485 устройства. Щит может быть заземлен только в одном poi
